Vorteile des ModGate-Plus Ethernet/WLAN zu ModBus Umsetzers

  • Verbindet 1, 2, 4 oder 8 ModBus-Leitungen mit TCP/IP Netzwerk.
  • Passt sich automatisch als Master oder Slave an.
  • Robustes Metallgehäuse.

ModGate-Plus ModBus Umsetzer LAN/WLAN RS232, RS422, RS485

Die ModGate-Plus sind Gateways von ModBus/TCP auf dem Ethernet oder WLAN zu ModBus/RTU oder ModBus/ASCII auf seriellen Ports. ModGate-Plus verbindet einen, zwei, vier oder acht serielle ModBus Leitungen mit einem TCP/IP Netzwerk. Dank Metallgehäuse, großem Temperaturbereich und flexibler DC-Versorgung sind die ModGate-Plus Module speziell für den industriellen Einsatz geeignet. In ihrem Inneren arbeitet ein state-of-the-art RISC-Prozessor.

Durch TCP/IP arbeiten die ModGate-Plus ohne Begrenzungen auf gängigen Plattformen, zum Beispiel über Internet und VPN-Verbindungen. Der serielle Port ist konfiguriert für ModBus/ASCII oder ModBus/RTU und physikalisch auf RS232-, RS422- oder RS485-Betrieb eingestellt. Die über das Netzwerk empfangenen Messages werden auf die serielle Leitung geleitet, Messages vom seriellen Port werden über das Netzwerk gesendet. ModGate-Plus passt sich auf dem seriellen Port automatisch als Master oder Slave an. ModBus Master Multiplexing ist als Erweiterung zum Standard implementiert. Mehrere Master können an das ModGate-Plus übe ModBus/TCP angeschlossen werden, Slaves auf den seriellen Leitungen können Anfragen von mehreren Mastern beantworten.

Die Konfiguration des ModGate-Plus erfolgt über Browser. Das User-Interface basiert auf Web 2.0. UPnP bietet eine einfache und standardisierte Art, das Gateway im Netzwerk zu finden.

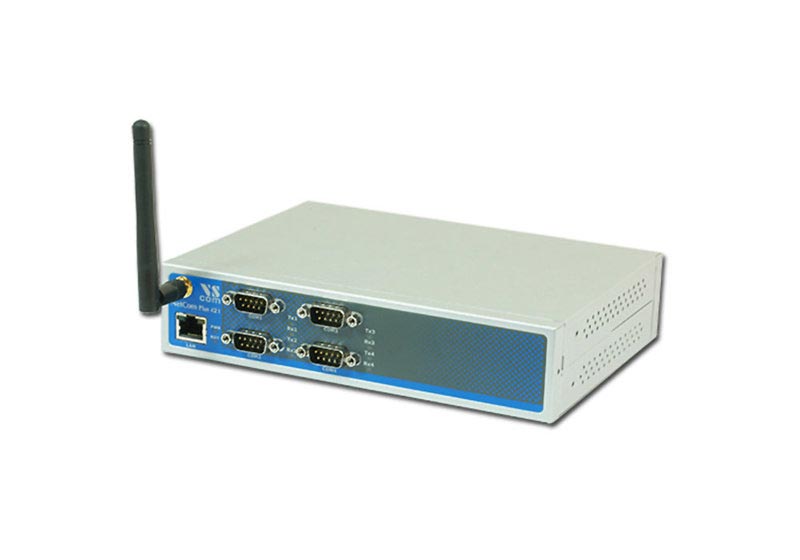

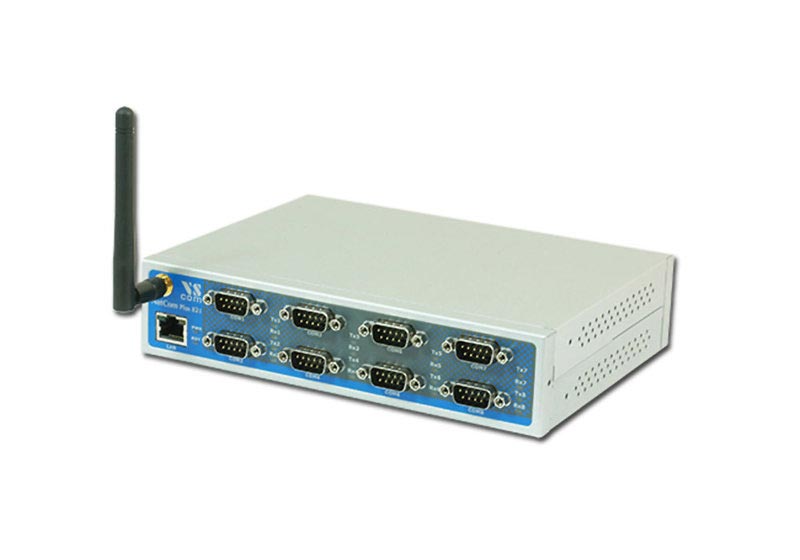

ModGate-Plus Geräte können mit einem integrierten WLAN 802.11b/g/n-Modul bestellt werden (Option 6689 oder 6690). Außerdem gibt es das ModGate-Plus als POE-Geräte (Power over Ethernet/Versorgung über Ethernet 802.3af (Class 0)).

  • Steuert 1, 2, 4 oder 8 RS232/422/485 Geräte an beliebigen Standorten im Ethernet, WLAN oder Internet.

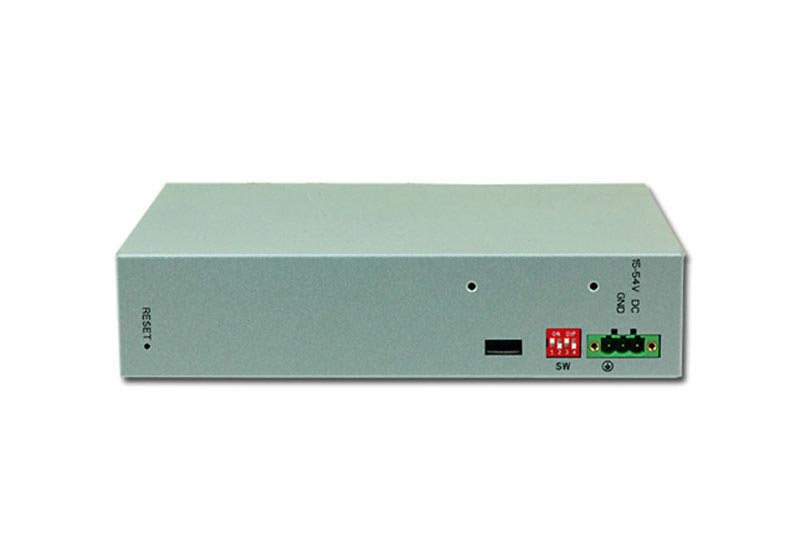

  • Einfache Auswahl von RS232, RS422 oder RS485 über einen DIP-Schalter oder individuell über Software.
  • Port-Erweiterung über USB A Anschluss.
  • LAN 1000/100/10 Ethernet Auto-Erkennung.
  • NetCom Manager findet automatisch NetCom-Plus Geräte im Netzwerk.
  • Konfiguration über Treiber-Panels, seriellen Port, Telnet, Web-Browser, SNMP.
  • Automatische Umschaltung zwischen Treiber- und Raw-Modus.
  • Unterstützt TCP/IP, UDP, Telnet, DHCP, ICMP, HTTP, SNMP V1/2c/3, DNS, PPP, openVPN.
  • SSL/AES-256 Verschlüsselung auf Ethernet, WLAN und Internet.
  • Optional: Wireless Netzwerk IEEE 802.11b/g/n (Option 6689 oder 6690).
  • Optional: 3G/4G Modem für mobile Netwerke.
  • Optional: Netzteil 6031 (12 VDC/1 A).

Modell-Übersicht

Modell Serielle Ports* Ethernet Wireless Protokolle

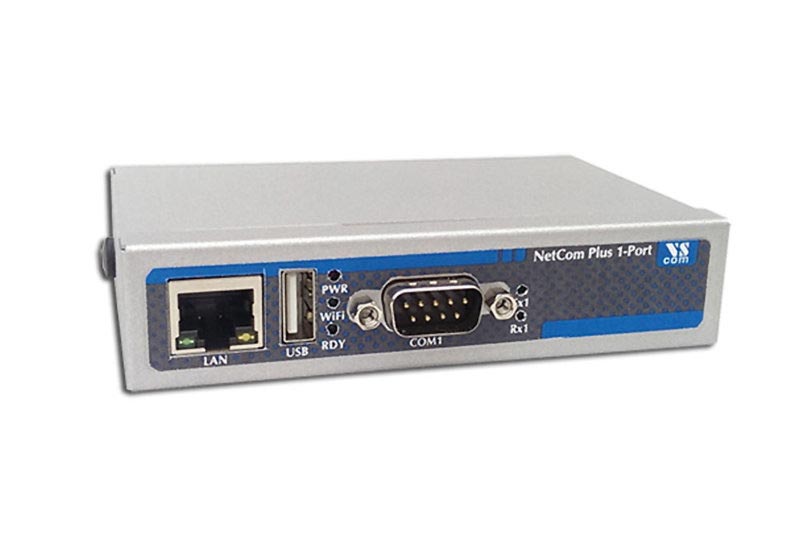

ModGate-Plus-113 1x RS232/RS422/RS485 Auto-Erkennung 1000BaseT/100BaseTx/10BaseT (GigaLAN), Connector 8P8C (RJ45)- Optional über internes Modul (6689) oder externen USB-Stick (6690); IEEE 802.11b/g/n, arbeitet als Access Point oder im Client Mode TCP/IP, DHCP, ICMP, HTTP, DNS, UDP, UPnP/SSDP, Modbus/TCP, Modbus/RTU, Modbus/ASCII

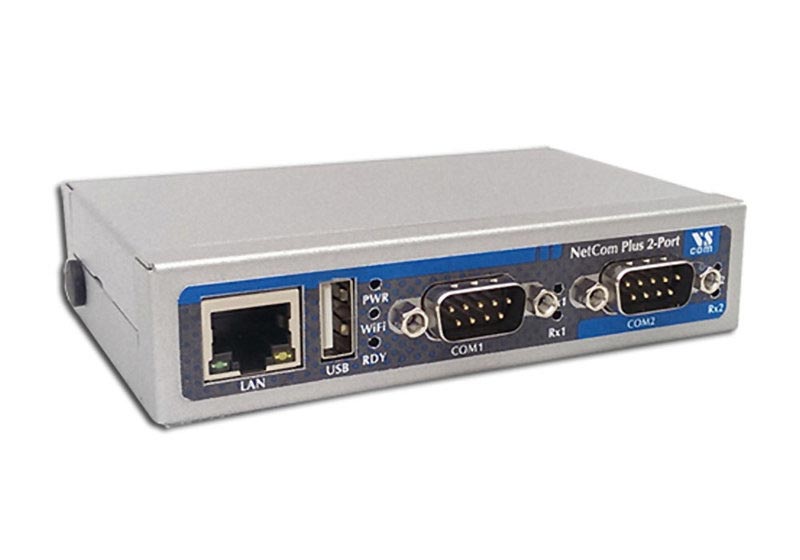

ModGate-Plus-213 2x RS232/RS422/RS485

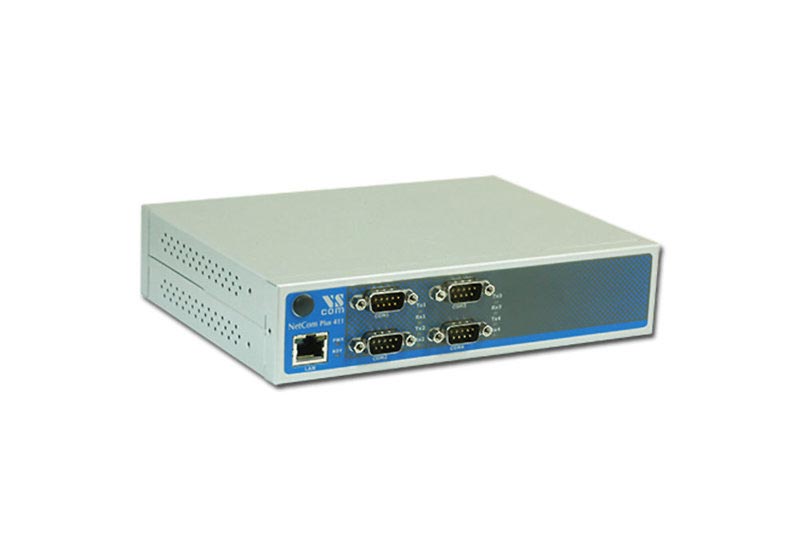

ModGate-Plus-413 4x RS232/RS422/RS485

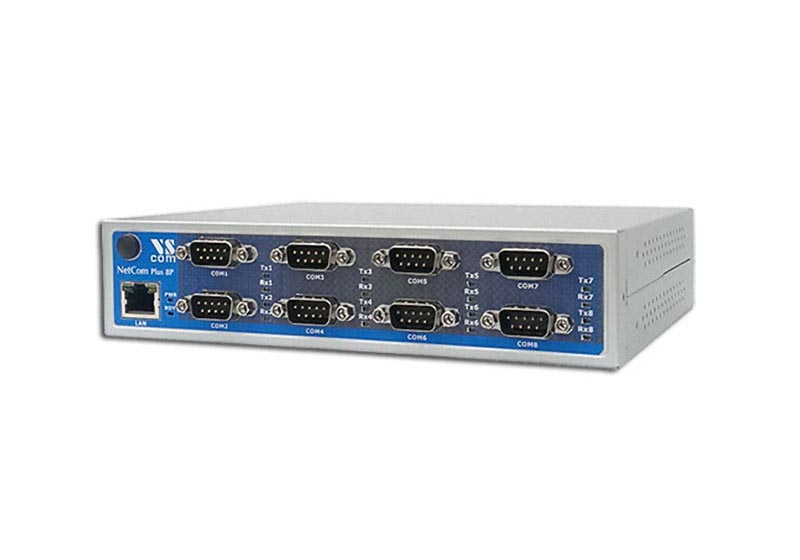

ModGate-Plus-813 8x RS232/RS422/RS485z

* Betriebsarten: RS232 voll-duplex. RS422 voll-duplex. RS485 4-Draht, voll-duplex. RS485 2-Draht, halb-duplex.

Lieferumfang: ModGate-Plus Modul, Einbauklammern für 19"-Rack, Halterungen für Wand-Montage, Terminal-Block für Versorgung, CD-ROM mit Handbuch.
