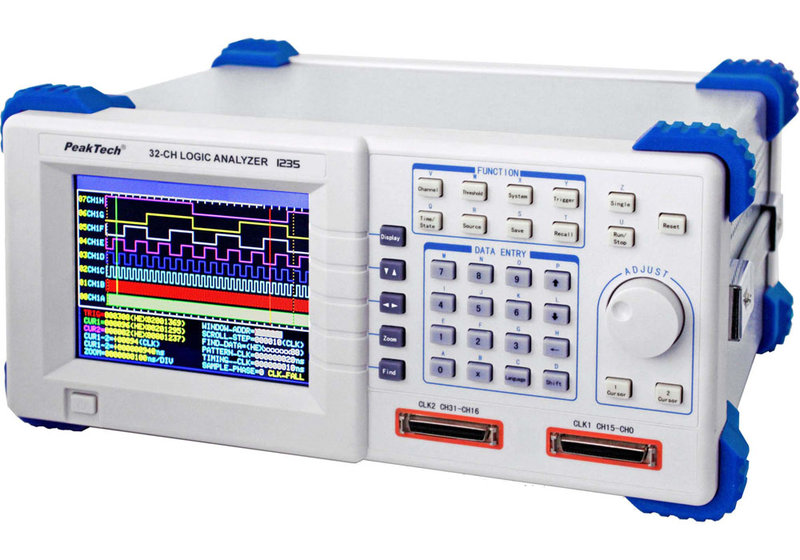

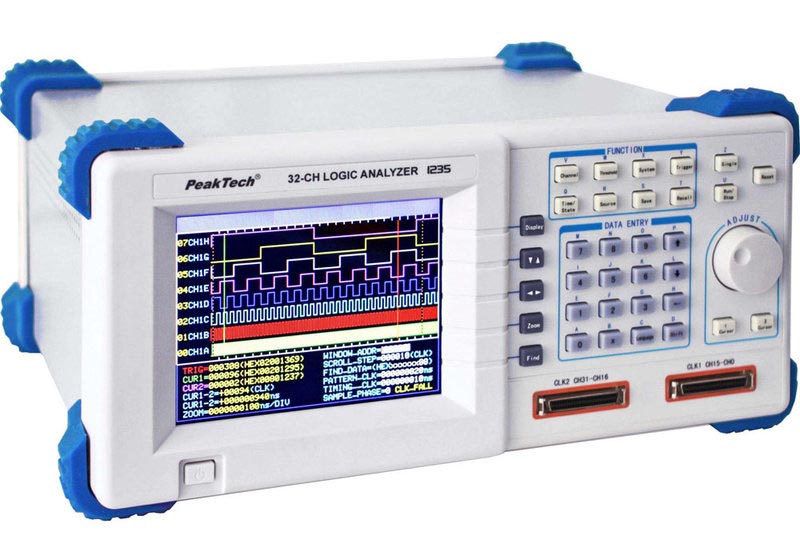

PeakTech P1235 - 32-Kanal Logik-Analysator mit USB und RS232C

Neu
PeakTech P1235 - 32-Kanal Logik-Analysator mit USB und RS232C
weitere Bilder:
Preis

1.390,00*
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand
Beschreibung

32-Kanal Logik-Analysator mit USB und RS232C

Dieser Digital-Logik-Analysator verfügt über grundlegende Funktionen, einfache Bedienung und eine neue Art von Messdatenerfassung zur Beobachtung und Messung von Signalen in digitalen Informationsprozessen. Somit ermöglicht das Gerät die Konzeption und Fehlerbehebung in digitalen Systemen, wie z. B. Übertragungsverzögerungen zu analysieren und das Ergebnis der Informationsverarbeitung der digitalen Schaltung und Bus-Technik darzustellen.

  • 15 cm (5,7") Farb-LCD-Anzeige.
  • 32 Eingangskanäle.
  • 256 kPunkte Speichertiefe pro Kanal.
  • Gleichzeitige Darstellung von 8 Zeitverläufen.
  • FPGA und SOPC Logik-Technik.
  • Start, Trigger und Verzögerungsoption zur effektiven Datenerfassung.
  • Hard- und Software Debugging-Tool für MCUs.
  • Zwei externe Taktgeber Kanäle.

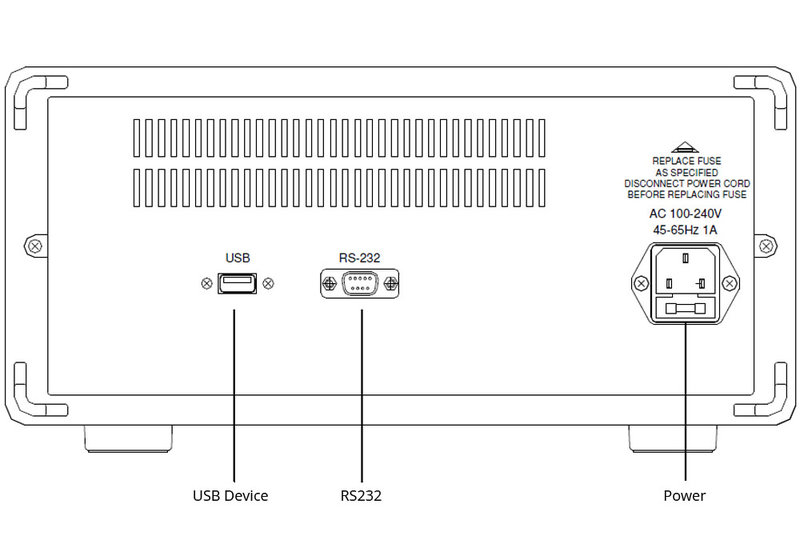

  • USB und RS232C-Schnittstelle.
  • Sicherheit: EN61010-1.

Modell-Übersicht

Anzeige 15 cm (5,7") LCD (320 x 230 Pixel).
Zeitverläufe 8 Kanäle
Datenreihe 18
Vergrößerung 1:10; 1 ns/Div bis 4 s/Div
Eingangskanäle 32 (2x 16)
Eingangsbereich 500 mVSS bis 20 VSS
Eingangswiderstand >100 kOhm; <8 pF
Max. Eingangsspannung 40 VDC oder ACSS
Schwellenspannung 6 unabhängig einstellbare Schwellenspannungen
Einstellbereich -6...+6 V; 0,1 V Auflösung
Abtastung interne Clock; 1 Hz...100 MHz (10 ns - 1 s)/externe Clock; 1 Hz...3,5 MHz
Speichertiefe 256 kPunkte pro Kanal
Trigger-Bedingungen 32 bit Triggerauswahl
Trigger-Beschränkung >, =, <
Ereigniszähler 1...999
Speicherverzögerung 1...256 k
Betriebsspannung 100...240 VACeff/60 Hz
Abmessungen (BxHxT, mm) 340 x 160 x 283
Gewicht 3 kg

Lieferumfang: USB-Kabel, Netzkabel, Logik-Tastköpfe, Software-CD für Windows 2000/XP/Vista/7 und Bedienungsanleitung.

Meilhaus Electronic ist autorisierter Peaktech-Distributor
