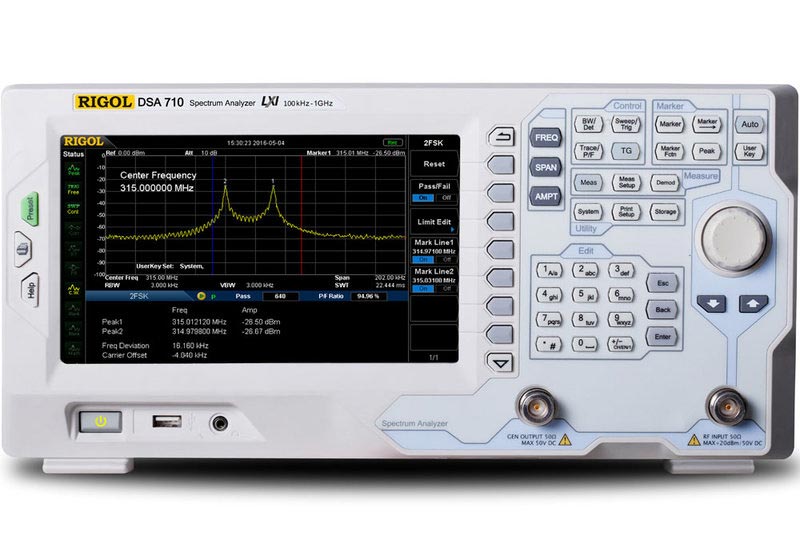

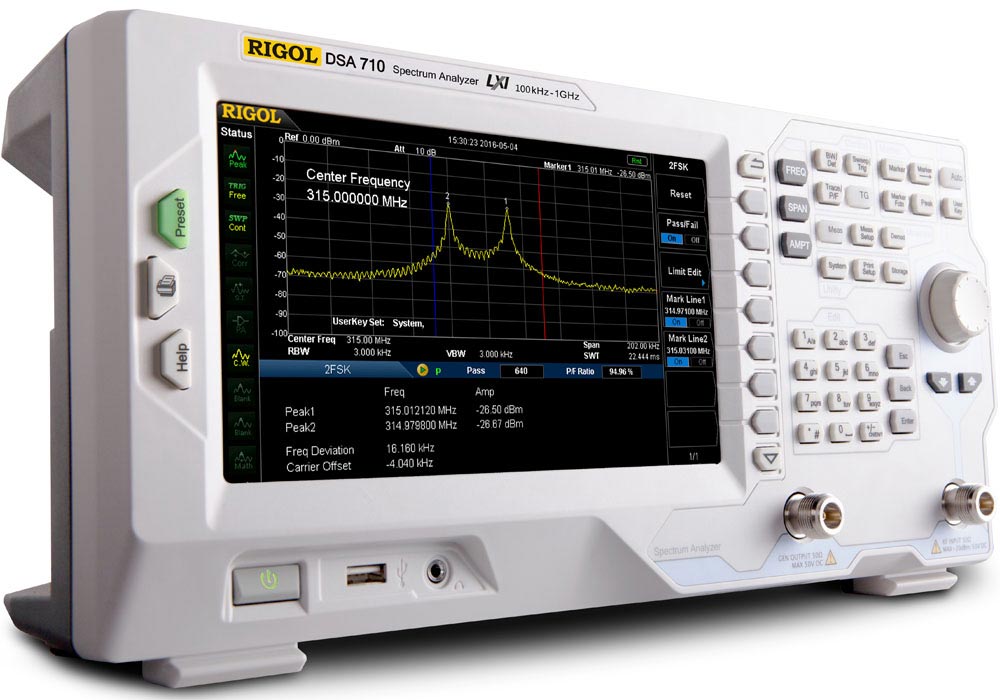

Rigol DSA705, DSA710 Spektrum-Analysatoren, 100kHz...500MHz/1GHz
Vorteile der Rigol DSA700-Serie, optional Seamless Signal Capture Betrieb
- Extrem preisgünstig.
- Frequenzbereich 100 kHz bis 500 MHz (DSA705) oder bis 1 GHz (DSA710)
- USB und Ethernet/LXI serienmäßig.
Rigol DSA705, DSA710 Spektrum-Analysatoren, 100 kHz...500 MHz/1 GHz

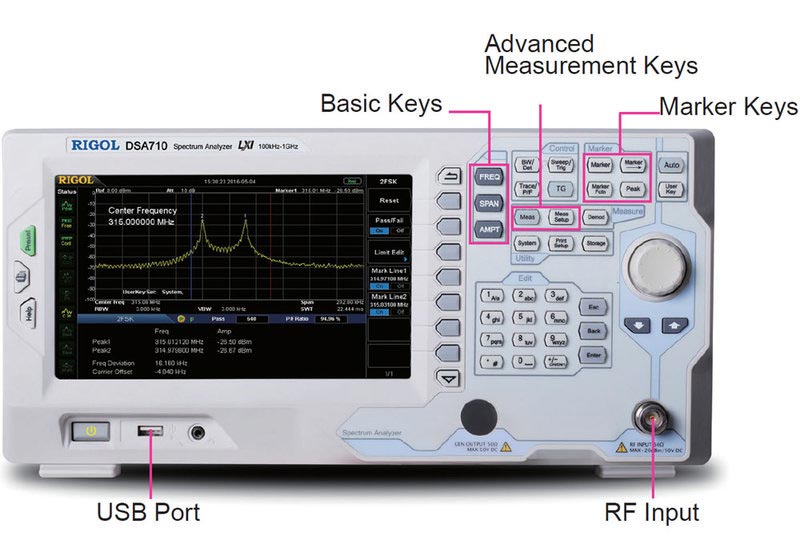

Die extrem preisgünstigen Spektrum-Analysatoren der Rigol Serie DSA700 decken den Frequenzbereich von 100 kHz bis 500 MHz bzw. 1 GHz ab. Die Geräte sind robust, kompakt und somit auch für den mobilen Einsatz bestens geeignet. Dank großem Farbdisplay und übersichtlicher Front ist die Bedienung am Gerät bequem und schnell zu erlernen. Über die Schnittstellen Ethernet/LXI und USB ist zudem eine Fernsteuerung vom PC aus möglich. Mit einer Vielzahl an Optionen können die Geräte bei Bedarf erweitert werden, zum Beispiel für Pre-Compliance-Test.
- All-Digital IF Technology.
- Frequenzbereich von 100 kHz bis 500 MHz (DSA705) oder 1 GHz (DSA710).
- Min. -155 dBm Displayed Average Noise Level/DANL (typ.).
- Min. <-80 dBc/Hz bei 10 kHz Offset Phase Noise.
- Unsicherheit der Pegelmessung <1,5 dB.
- 100 Hz min. Auflösebandbreite/RBW.
- Optionen (nicht im Lieferumfang):
- Erweiterte Messfunktionen.
- EMI-Filter und Quasi-Peak Detector-Kit.
- SSC-DSA Signal Seamless Capture (übergangslose Signalerfassung) mit 202 kHz Bandbreite und 650 Spektren/s Messgeschwindigkeit.
- PC-Software Ultra Spectrum und EMI Pre-Compliance Test-Software.
- HF TX/RX Trainingskit.
- HF Zubehör (Kabel, Adapter, Attenuatoren etc.).

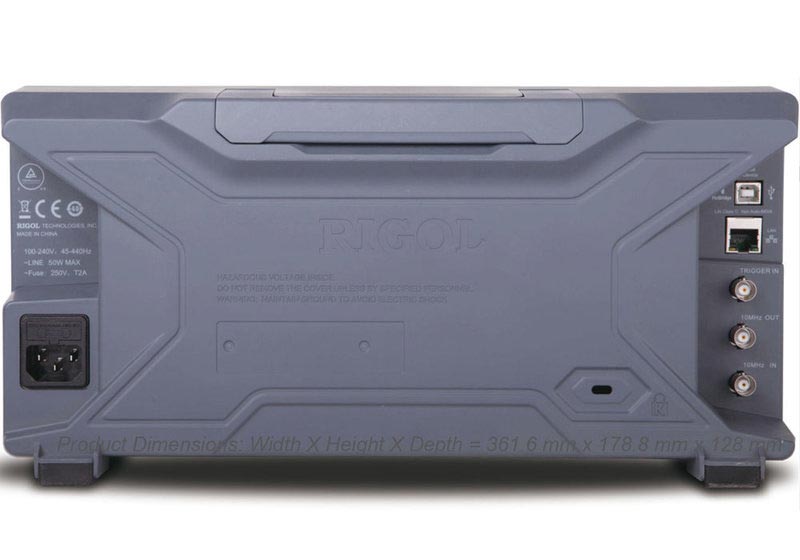

- Ausstattung mit Schnittstellen: LAN (LXI), USB Host & Device, optional GPIB (USB-zu-GPIB Interface-Adapter).
- 8" (20,32 cm) WVGA (800×4808) Display.
Modell-Übersicht
| Modell | Frequenz-Bereich | RBW Auflösung Bandbreite (-3 dB) | SSB Phasen-Rauschen | DANL (Displayed Average Noise Level, typ.) | Pre-Amp. (PA) |
| DSA705 | 100 kHz...500 MHz | 100 Hz...1 MHz, in 1-3-10 Sequenz |
<-80 dBc/Hz bei 10 kHz Carrier-Offset, <-100 dBc/Hz (typ.) bei 100 kHz Carrier-Offset |
PA aus: 100 kHz...1 MHz: <-130 dBm. 1 MHz...500 MHz: <-135 dBm. PA an: 100 kHz...1 MHz: <-150 dBm. 1 MHz...500 MHz: <-155 dBm. |
Standard, 10 dB |
| DSA710 | 100 kHz...1 GHz | 100 Hz...1 MHz, in 1-3-10 Sequenz |
<-80 dBc/Hz bei 10 kHz Carrier-Offset, <-100 dBc/Hz (typ.) bei 100 kHz Carrier-Offset |
PA aus: 100 kHz...1 MHz: <-130 dBm. 1 MHz...500 MHz: <-135 dBm. 500 MHz...1 GHz: <-135 dBm. PA an: 100 kHz...1 MHz: <-150 dBm. 1 MHz...500 MHz: <-155 dBm. 500 MHz...1 GHz: <-155 dBm. |
Standard, 10 dB |
Lieferumfang: Spektrum-Analysator DSA 705 oder DSA 710, Kurz-Anleitung, Software/Handbuch per Download, Stromkabel.
