SCM5B34 isolierte Messverstärker für RTD-Temperatursensoren, 2-/3-Leiter
Beschreibung
Zubehör
Dateien/Downloads
5B - der Standard in der industriellen Signal-Anpassung

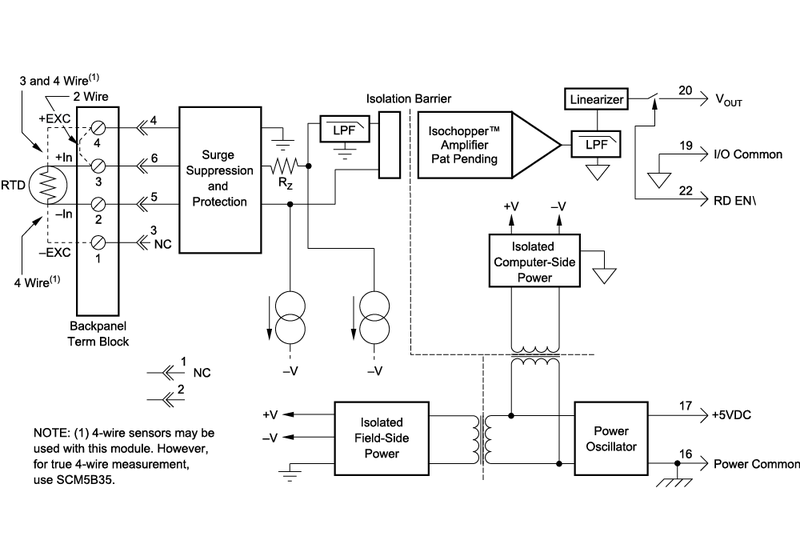

SCM5B34 isolierte RTD Messverstärker in 2-/3-Leiter-Technik mit 4 Hz Bandbreite

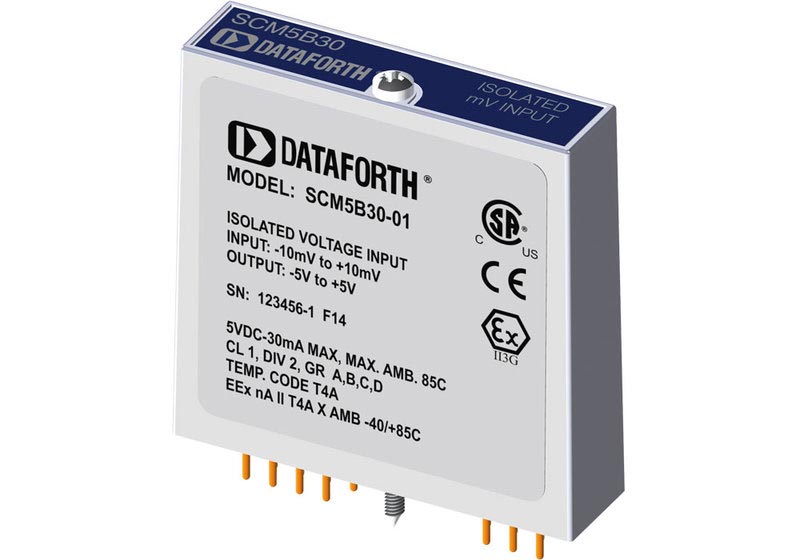

SCM5B34-Module in 5B-Bauweise sind im Bereich der industriellen Signal-Konditionierung der Standard. Sie sind robust, bequem auf Modul-Träger montierbar und platzsparend.
- 2-/3-Leiter-Eingang für Pt100, Cu10, Ni120 und Temperaturen min. -100°C bis max. +600°C.
- Module für industrielle Signal-Aufbereitung.
- Individuelle Konfiguration: Für jedes Signal ein eigenes Modul.
- Module für gängige Sensoren und Eingangs-Signale.
- Industrie-Standard-Pinbelegung (kompatible zu Serie 5B von Analog Devices bzw. Burr Brown).

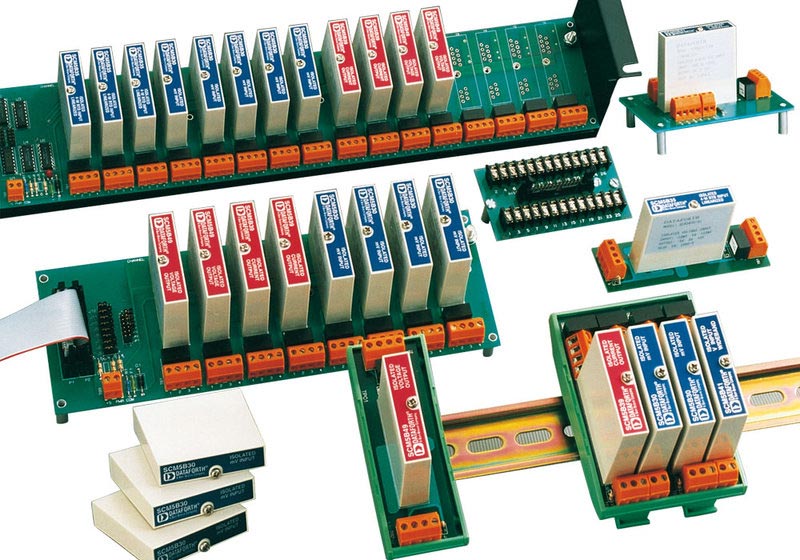

- Modul-Träger für Rack-Montage. Die Module werden einfach und sicher auf die Modul-Träger gesteckt.
- Störsichere, vergossene Gehäuse.
- 1500 V Isolation.
- Keine spezielle Software nötig.
Modell-Übersicht
| Modell | RTD | Eingang | Ausgang |
| SCM5B34-01 | Pt100 | ±100°C | 0...5 V |
| SCM5B34-02 | Pt100 | 0...+100°C | 0...5 V |
| SCM5B34-03 | Pt100 | 0...+200°C | 0...5 V |
| SCM5B34-04 | Pt100 | 0...+600°C | 0...5 V |
| SCM5B34-05 | Pt100 | -100...+200°C | 0...5 V |
| SCM5B34C | Cu10 | 0...+120°C | 0...5 V |
| SCM5B34C | Cu10 | 0...+120°C | 0...5 V |
| SCM5B34C | Cu10 | 0...+160°C | 0...5 V |
| SCM5B34N | Ni120 | 0...+300°C | 0...5 V |
| SCM5B34-01D | Pt100 | ±100°C | 0...10 V |
| SCM5B34-02D | Pt100 | 0...+100°C | 0...10 V |
| SCM5B34-03D | Pt100 | 0...+200°C | 0...10 V |
| SCM5B34-04D | Pt100 | 0...+600°C | 0...10 V |
| SCM5B34-05D | Pt100 | -100...+200°C | 0...10 V |
| SCM5B34CD | Cu10 | 0...+120°C | 0...10 V |
| SCM5B34CD | Cu10 | 0...+120°C | 0...10 V |
| SCM5B34CD | Cu10 | 0...+160°C | 0...10 V |
| SCM5B34ND | Ni120 | 0...+300°C | 0...10 V |
Lieferumfang: Modul, Gebrauchsanleitung.
