Yokogawa 96001 - Stromzange
» PDF-Datenblatt, SpecsYokogawa 96001 Stromzange

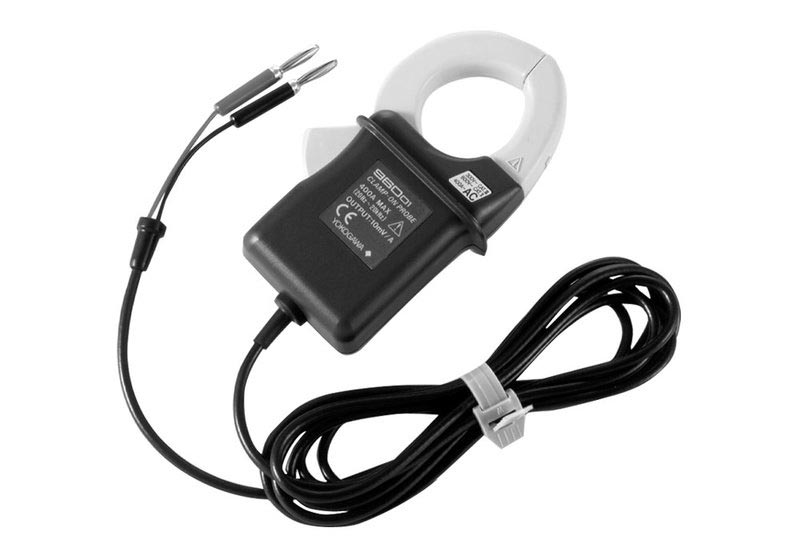

Die Yokogawa Stromzange 96001 wird eingesetzt für die Strom-/Leistungsmessungen an Geräten mit hohen Strömen, die den Messbereich der Leistungsmessgeräte überschreiten. Das spezielle Design der Stromzange erlaubt auch Messungen bei beengten Platzverhältnissen und unter Spannung in Anlagen während des Betriebs. Das Modell 96001 deckt dabei einen weiten Frequenzbereich ab. Es bietet einen Spannungsausgang, so dass es auch für den Einsatz mit Oszilloskopen geeignet ist.
- Großer Dynamikbereich 0...400 Aeff (AC); max. 600 ASpitze (AC).
- Großer Frequenzmessbereich 20 Hz...20 kHz (±5%).
- Grundgenauigkeit ±1,0% des Messwerts ±0,2 mV.
- Spannungsausgang 10 mV/A - kann auch für ein Oszilloskop genutzt werden.
| Modell | Yokogawa 96001 | |
| Messbereich | 0...400 Aeff AC (600 ASpitze) | |
| Ausgangsspannung | 0...4 Veff AC (10 mV/A) | |
| Genauigkeit | Amplitude | ±1,5% rdg ±0,4 mV (20 Hz = f < 40 Hz) ±1,0% rdg ±0,2 mV (40 Hz = f = 1 kHz) ±(0,8 + 0,2 x f kHz)% rdg ±(0,2 + 0,04 x f kHz) mV (1 kHz < f = 20 kHz) |
| Phase | ±3°(45 Hz...1 kHz) | |
| Temperaturkoeffizient | ±0,05% f.s./°C in den Bereichen 0...18°C und 28...50°C | |
| Ausgangsimpedanz | Ca. 30 Ω | |
| Lastimpedanz | 100 kΩ min. || 100 pF max. | |
| Magnetfeld-Effekte | 0,2 A äquivalent oder weniger (bei 400 A/m, 50/60 Hz) | |
| Leiter-Positions-Effekte | Berücksichtigt/enthalten in Genauigkeit | |
| Schaltung-zu-Erde Nennspannung | 600 Veff AC max. | |
| Spannungsfestigkeit | 3,7 kVeff AC für eine Minute (über Innenteil und Gehäuse, und über Innenteil und Ausgang) | |
| Messbarer Leiterdurchmesser | 33 mm max. | |
| Temperatur und Feuchtigkeit | Im Betrieb: 0...50°C, 80% rel. Luftfeuchtigkeit oder weniger (nicht-kondensierend) Lagerung: –20...60°C, 90% rel. Luftfeuchtigkeit oder weniger (nicht-kondensierend) |
|
| Abmessungen (BxHxT, mm) | Ca. 73 x 130 x 30, ca. 220 g | |
| Ausgangs-Kabellänge | Ca. 2,5 m | |
