eX/Expert Serie

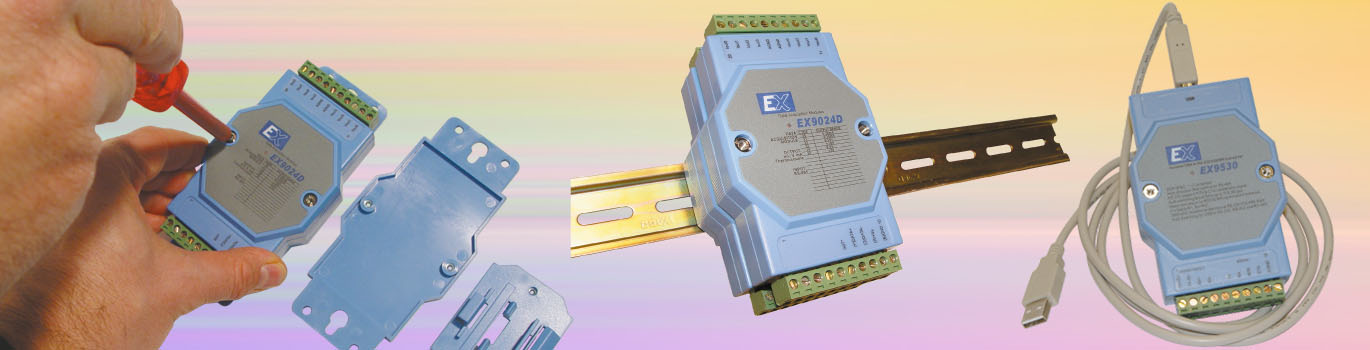

Expert eX Remote-I/O und Datacom Module

Dezentral, vernetzt, robust

  • Remote-I/O- und Remote-Sensor-Module.
  • Remote-Relais- und Remote-Steuer-Module.
  • Schnittstellen-Umsetzer und Datacom-Module.

Die eXpert-Produkte im Web-Shop finden Sie ▸ hier im Überblick.

Analog-Ein-/Ausgänge, Temperatur-Sensoren

Serie Varianten Kanäle Sampling Beschreibung MODbus Ethernet RJ45, TCP/IP
eX-9015 eX-9015
eX-9015H
eX-9015H-M
6 Analog-Eingänge, RTD 16 bit, 12 S/s Isolation bis 3000 VDC. Differenzielle Eingänge für RTD: Pt, Ni, Cu (2/3/4-Draht) bzw. Modelle -MTCP für PT100, PT1000, Balco 500, Ni 604, Ni1000; Break-Line-Erkennung, individuelle Kanal-Konfiguration. Watchdog.
Modelle ohne -H: Parity-Einstellung (none/even/odd), Rejection 60 Hz.
Modelle -H: Rejection 50 Hz/60 Hz
-M -MTCP
eX-9015-MTCP 7
eX-9033 eX-9033
eX-9033P
3 Analog-Eingänge 16 bit, 12 S/s Isolation bis 3000 VDC. Differenzielle Eingänge für RTD: Pt, Ni, Cu (2/3/4-Draht). Watchdog, Break-Line-Erkennung.
Modelle -P mit individueller Kanal-Konfiguration.
-  -
eX-9036 eX-9036
eX-9036P
6 Analog-Eingänge 16 bit, 12 S/s Isolation bis 3000 VDC. Differenzielle Eingänge für RTD: Pt, Ni, Cu (2/3/4-Draht). Watchdog, Break-Line-Erkennung.
Modelle -P mit individueller Kanal-Konfiguration.
-  -
eX-9017 eX-9017
eX-9017-M
eX-9017F
eX-9017F-M
eX-9017R
eX-9017FR
eX-9017H-M
8 Analog-Eingänge, U/I 16 bit, 10 S/s, 10 Hz;
-F: 16/12 bit, 10/60 Hz
Isolation bis 3000 VDC. Differenzielle Eingänge für Spannung (±150 mV/±500 mV/±1 V/±5 V/±10 V) oder Strom (±20 mA). Watchdog.
Modelle -R mit Überspannungsschutz 240 Veff.
Modell -H mit individueller Kanal-Konfiguration.
Modell -MTCP zusätzlich 2 Digital-Ausgänge (Open-Collector, NPN, Last max. 30 V/500 mA)
-M -MTCP
eX-9017-MTCP
eX-9018 eX-9018
eX-9018-M
eX-9018BL
eX-9018 BL-M
8 Analog-Eingänge, TC/U/I 16 bit, 10 S/s, 10 Hz Isolation bis 3000 VDC. Differenzielle Eingänge für Thermoelemente J, K, T, E, R, S, B, N oder Spannung (±15 mV/±50 mV/±100 mV/±500 mV/±1 V/±2,5 V) oder Strom (±20 mA, mit 125-Ω-Widerstand).
Modelle -BL mit Break-Line-Erkennung
-M  -
eX-9019 eX-9019
eX-9019-M
8 Analog-Eingänge, TC/U/I 16 bit, 10 S/s Isolation bis 3000 VDC. Differenzielle Eingänge für Thermoelemente J, K, T, E, R, S, B, N oder Spannung (±15 mV/±50 mV/±100 mV/±500 mV/±1 V/±2,5 V) oder Strom (±20 mA, mit 125-Ω-Widerstand). Individuelle Kanal-Konfiguration. Break-Line-Erkennung -M -
eX-9021 eX-9021
eX-9021P
1 Analog-Ausgang, U/I 12 bit
-P: 16 bit
Ausgänge für Spannung (0...10 V) oder Strom (0...20 mA/4...20 mA) - -
eX-9022 eX-9022 2 Analog-Ausgänge, U/I 12 bit Ausgänge für Spannung (0...10 V) oder Strom (0...20 mA/4...20 mA) -  -
eX-9024 eX-9024
eX-9024H-M
4 Analog-Ausgänge, U/I 14 bit Ausgänge für Spannung (0...10 V, ±10 V, 0...5 V, ±5 V) oder Strom (0...20 mA/4...20 mA).
Modell -H: Isolation bis 3000 VDC. Individuelle Konfiguration des Ausgangsbereichs; zusätzlich 4 single-ended Digital-Eingänge, isoliert bis 3750 Veff; Pegel 0/1 max. 1 V/10...30 VDC
-M  -

Digital-I/O, Relais, Zähler

Serie Varianten* Kanäle** Beschreibung MODbus TCP/IP
eX-9041 eX-9041D
eX-9041D-M
14 DI Single-ended. Isolation (Commmon-Source) bis 3750 Veff. Pegel 0/1 max. +1 V/4...30 V. Watchdog -M -
eX-9042 eX-9042D
eX-9042D-M
13 DO Open-Collector. Isolation (Commmon-Power) bis 3750 Veff. Last max. 30 V/100 mA -M -
eX-9043 eX-9043D
eX-9043D-M
16 DO Open-Collector. Last max. 30 V/100 mA. Watchdog -M -
eX-9044 eX-9044D
eX-9044D-M
4 DI, 8 DO Eingänge single-ended. Isolation (Commmon-Source) bis 3750 Veff. Pegel 0/1 max. +1 V/4...30 V.
Ausgänge Open-Collector. Isolation (Commmon-Power) bis 3750 Veff. Last max. 30 V/375 mA. Watchdog
-M -
eX-9050 eX-9050HD
eX-9050HD-M
eX-9050AHD
eX9050AHD-M
8 DI, 8 DO Eingänge single-ended Source (bzw. Modelle -A: Sink). Pegel 0/1 max. +1 V/4...30 V.
Ausgänge Open-Collector NPN (bzw. Modelle -A: PNP). Last max. 30 V/30 mA.
Watchdog
-M -MTCP
eX-9050-MTCP 12 DI, 6 DO Isolation bis 3000 VDC.
Eingänge Dry-Contact; 1 kHz; Pegel 0/1 nahe GND/offen; Eingänge unterstützen Counter/Frequenz/Latch.
Ausgänge Open-Collector NPN, Last max. 30 V/500 mA; Ausgänge unterstützen 1 kHz Puls-Ausgabe
eX-9051 eX-9051D-M 16 DI Single-ended. Isolation (Commmon-Source) bis 3750 Veff. Pegel 0/1 max. +4 VDC/10...50 VDC. Watchdog -M -MTCP
eX-9051-MTCP 12 DI, 2 DO, 2 CNT Isolation bis 3000 VDC.
Eingänge Dry-Contact; 1 kHz; Pegel 0/1 nahe GND/offen. Counter/Frequenz/Latch 4,5 kHz.
Ausgänge Open-Collector NPN, Last max. 30 V/500 mA
eX-9052 eX-9052D
eX-9052D-M
8 DI Isolation 5000 Veff. 6 differenziell, 2 Common-Ground. Pegel 0/1 max. 1 V/4...30 V. Watchdog -M  -
eX-9053 eX-9053D
eX-9053D-M
16 DI Pegel 0/1 max. 2 V/4...30 V. Watchdog -M -MTCP
eX-9053-MTCP 12 DI, 4 DO Isolation bis 3750 Veff.
Eingänge Dry-/Wet-Contact; Pegel 0/1 nahe GND bzw. 0...2 VDC/offen bzw. 5...30 VDC.
Eingänge unterstützen Counter/Frequenz/Latch. Ausgänge isoliert, Open-Collector NPN, Last max. 5...30 V/500 mA; Ausgänge unterstützen 500 Hz Puls-Ausgabe
eX-9055 eX-9055D-M 8 DI, 8 DO Eingänge single-ended Sink/Source. Isolation (Commmon-Source oder Common-GND) bis 3750 Veff. Pegel 0/1 max. +4 VDC/10...50 VDC.
Ausgänge Open-Source N-MOSFET. Isolation bis 3750 Veff. Last max. 10...40 VDC/650 mA
-M -MTCP
eX-9055-MTCP 8 DI, 8 DO Isolation bis 3000 VDC.
Eingänge Dry-/Wet-Contact; 1 kHz; Pegel 0/1 nahe GND bzw. 0...2 VDC/offen bzw. 5...30 VDC.
Eingänge unterstützen Counter/Frequenz/Latch. Ausgänge P-MOSFET (Open-Drain), Last max. 30 V/1 A; Ausgänge unterstützen 1 kHz Puls-Ausgabe
eX-9060 eX-9060D
eX-9060D-M
4 DI, 4 REL Eingänge Isolation (Common-source) 3750 Veff. Pegel 0/1 max. 1 V/4...30 V.
Relais 2x Typ A, 2x Typ B; Spannungsfestigkeit 500 V, Schalt-/Freigabezeit 3 ms/2 ms. Watchdog
-M -MTCP
eX-9060-MTCP 5 DI, 3 REL Eingänge Isolation bis 3750 Veff. Single-ended mit Common-Source/GND; Dry-/Wet-Contact; Pegel 0/1 nahe GND bzw. max. 2 VDC/offen bzw. 4...30 VDC. Eingänge unterstützen 500 Hz Counter.
Relais 1x Typ A, 2x Typ B; Spannungsfestigkeit 500 V, Schalt-/Freigabezeit 3 ms/2 ms
eX-9063 eX-9063D
eX-9063D-M
eX-9063AD
eX-9063AD-M
eX-9063BD
eX-9063BD-M
8 DI, 3 REL Eingänge Isolation (Common-source) 3750 Veff. Pegel 0/1 max. 1 V/4...30 V. Watchdog.
Modelle -D/-D-M: Relais 5 A bei 250 VAC/30 VDC.
Modelle -AD/-AD-M: AC-SSR (Halbleiter-Relais) Schließer, Last 24...265 Veff.
Modelle -BD/-BD-M: DC-SSR (Halbleiter-Relais) Schließer, Last 3...30 VDC
-M -MTCP
eX-9063-MTCP 7 DI, 3 REL Eingänge Isolation bis 3750 Veff. Single-ended mit Common-Source/GND; Dry-/Wet-Contact; Pegel 0/1 nahe GND bzw. max. 2 VDC/offen bzw. 4...30 VDC. Eingänge unterstützen 500 Hz Counter.
Relais 3x Typ A; Spannungsfestigkeit 4000 V, Schalt-/Freigabezeit 6 ms/3 ms
eX-9065 eX-9065D
eX-9065HD
eX-9065HD-M
eX-9065AD
eX-9065AHD
eX-9065AHD-M
eX-9065BD
eX-9065BHD
eX-9065BHD-M
4 oder 5 DI (-H), 5 REL Eingänge Isolation (Common-Sources) bis 3750 Veff. Pegel 0/1 max. 1V/4...30 V. Relais 3x Typ A; Spannungsfestigkeit 4000 V, Schalt-/Freigabezeit 6 ms/3 ms
Modelle -D/-HD/-HD-M: Relais 5 A bei 250 VAC/30 VDC.
Modelle -AD/-AHD/-AHD-M: AC-SSR (Halbleiter-Relais) Schließer, Last 24...265 Veff.
Modelle -BD/-BHD/-BHD-M: DC-SSR (Halbleiter-Relais) Schließer, Last 3...30 VDC
-M  -
eX-9067 eX-9067D 7 REL Relais 7x Typ A; Spannungsfestigkeit 1500 V, Schalt-/Freigabezeit 5 ms/2 ms; Kontaktdaten 0,5 A bei 120 VAC, 1 A bei 24 VDC -M  -
eX-9068 eX-9068D-M
eX-9068AD-M
8 REL -D-M: Relais 8x Typ A; Spannungsfestigkeit 1500 V, Schalt-/Freigabezeit 5 ms/2 ms; Kontaktdaten 0,5 A bei 120 VAC, 1 A bei 24 VDC
-AD-M: 8x PhotoMOS Typ A; Isolationsspannung 5000 VAC; An-/Aus-Zeit 0,7 ms/0,05 ms; Ausgangsdaten max. 0...350 VAC (Spitze), max. 0...0,13 A (Spitze)
Watchdog
-M -
eX-9080 eX-9080R
eX-9080R-M
eX-9080RD
eX-9080RD-M
2 DO, 2 CNT Ausgänge Open-Collector, max. Last 30 V/30 mA;
Zähler isoliert (3750 Veff) oder nicht isoliert; Pegel isoliert 0/1 max. +1 V/3,5...30 V, Pegel nicht isoliert 0/1 0...1 V/3,5...5 V; max. Count 32 bit (4.294.967.295); Frequenzmessung max. 1 Hz...100 kHz
-M  -

Schnittstellen, Umsetzer, Repeater

Serie Variante USB RS232 RS422 RS485 Isolation Repeater Umsetzer Weitere Daten

eX-9510

eX-9510 - - - - Min. 3000 VDC Isolation; serielle Raten bis 115,2 kbps; Distanzen bis 1200 m
eX-9510A - - -
eX-9520 eX-9520(+) - - RS232 - 3000 VDC Isolation; serielle Raten 300..115,2 kbps; max. 256 Module in einem RS485-Netzwerk ohne Repeater; Versorgung ungeregelt 10...30 VDC, alle Varianten auch als Option "+" mit Versorgung ungeregelt 9...48 VDC
eX-9520A(+) - RS232 -
eX-9520R(+) - - RS485 -
eX-9520AR(+) - RS422/485 -
eX-9530 - USB1.1; RS232 RTS und CTS unterstützt; min. 3000 VDC Isolation; serielle Raten bis 115,2 kbps; Treiber für Windows und Linux
eX-9531 - - USB1.1; RS422 RTS und CTS unterstützt; min. 3000 VDC Isolation; serielle Raten bis 115,2 kbps; Treiber für Windows und Linux

* Varianten -D mit Status-LEDs oder beim eX-9080 4½-Digit LED-Anzeige.
** AI = Analog-Eingang, AO = Analog-Ausgang, DI = Digital-Eingang, DO = Digital-Ausgang, REL = Relais oder SSR (Solid-State-Relais/Halbleiterrelais), CNT = Counter/Zähler.
