Presse-Infos 2020-Q4/Press-Releases 2020-Q4

12 Messfunktionen und bis zu 1000 Messungen/s

5490C-Serie Digital-Multimeter 5 ½ und 6 ½ Digits von B+K Precision

PR26-2020-BK-Precision-5490C-1

Datum/Date: Oktober 2020

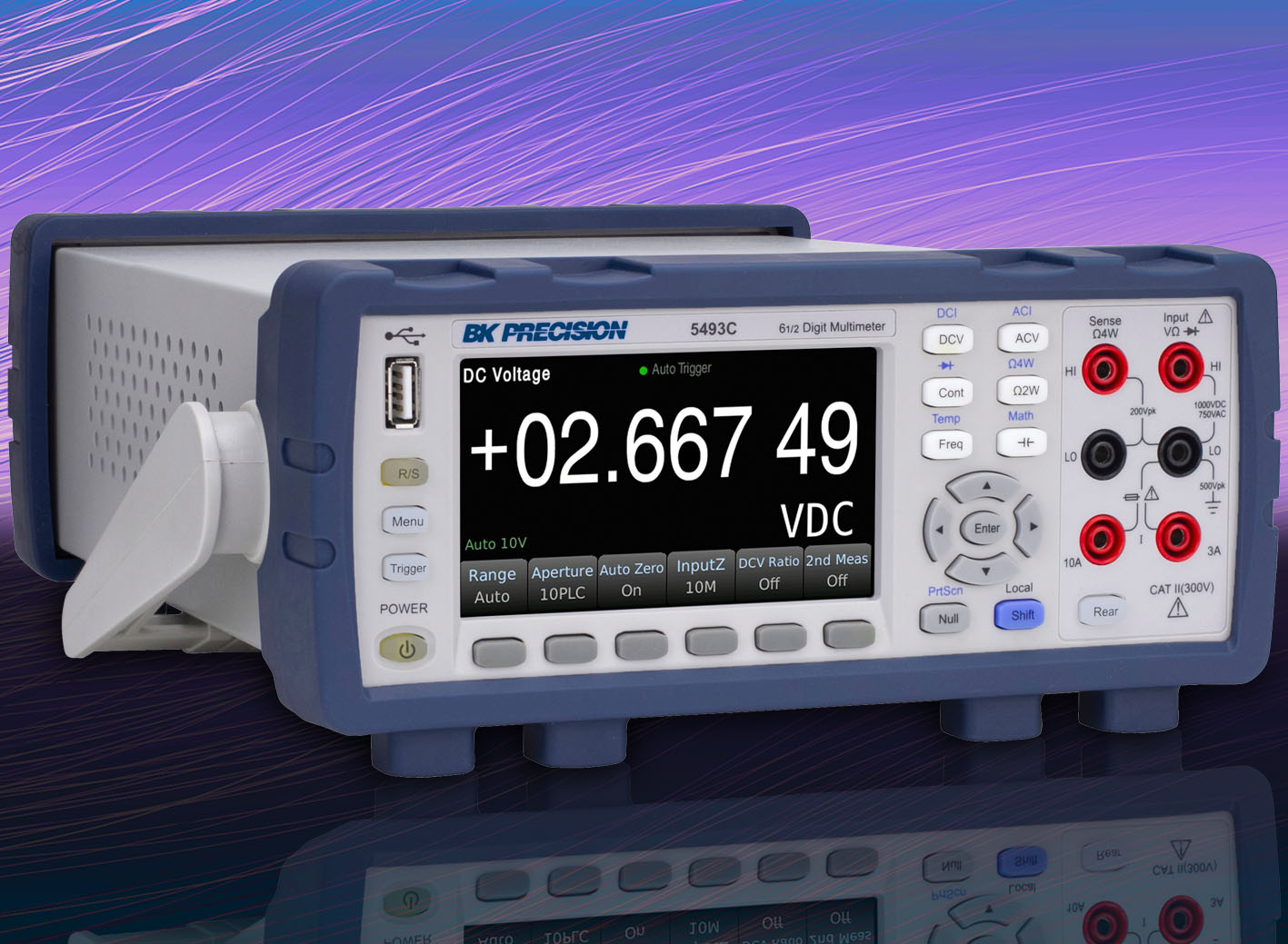

Bild(er)/Picture(s): PR26-2020-BK-Precision-5490C-1.jpg
Presse-Info/Press-Release: Als Word-Dokument
Als PDF-Dokument
Web-Link: B+K Precision 5490C-Serie
Thema/Topic: B+K Precision 5490C-Serie bei Meilhaus Electronic GmbH.
Sprache/Language: deutsch

Pressetext:

Alling, Oktober 2020 - Bei den B&K Precision BK5492C und BK5493C handelt es sich um digitale Tisch-Multimeter mit 5½ und 6½ Digits. Sie bieten grafische Funktionen wie Trend- und Histogramm-Darstellung, praktische mathematische und statistische Funktionen sowie LAN- und USBTMC-kompatible Standard-Schnittstellen. Alle Modelle (5492C/5492CGPIB und 5493C/5493CGPIB) arbeiten mit Messgeschwindigkeiten bis 1000 Messungen/s und beherrschen 12 Messfunktionen. Die Dual-Messfunktion ermöglicht die gleichzeitige Anzeige von 2 Messungen. Die Modelle mit 6½ Digits bieten eine höhere DCV-Genauigkeit von bis zu 35 ppm, eine höhere Auflösung und rückseitige Eingangsanschlüsse zur Vereinfachung der Anschlüsse. In den Varianten BK5492CGPIB und BK5493CGPIB ist eine GPIB-Schnittstelle verfügbar. Die mitgelieferte Software unterstützt die Fernsteuerung des Geräts, die Überwachung von Live-Messungen und die Daten-Protokollierung.

Bei der Entwicklung der 5½- und 6½-stelligen Tischmultimeter der 5490C-Serie von B+K Precision wurde besonderer Wert auf Genauigkeit, Wiederholbarkeit und Benutzerfreundlichkeit gelegt: Mithilfe der integrierten mathematischen Funktionen, der Statistikanzeige und der doppelten Messfunktionen lassen sich Messdaten bequem erfassen und analysieren. Außerdem erlauben Geschwindigkeiten von bis zu 1000 Messwerten pro Sekunde und eine grundlegende DCV-Genauigkeit von bis zu 35 ppm schnelle und genau-stabile Messergebnisse. Mit den 12 Messfunktionen lassen sich AC-/DC-Spannung und -Strom, 2- und 4-Leiter-Widerstand (bis hinunter zu 10 Ohm), Kapazität, Frequenz, Diode, Temperatur, Durchgangsprüfung sowie DCV-Verhältnis messen. Außerdem beherrschen die Geräte dieser Serie praktische mathematische Funktionen wie statistische Daten und Grenzwerttestmodus, Null, dB, dBm, mX+b, Run/Stop und Prozentberechnungsfunktionen. Dank einer dualen Messfunktion lassen sich gleichzeitig 2 Messungen anzeigen, z.B. Wechselspannung und Frequenz.

Das intuitiv zu bedienende Vollfarb-LCD-Display (4,3-Zoll/10,9-cm) bietet eine Vielzahl von Messanzeigemodi, darunter numerisch, Balkenmesser, Trenddiagramm und Histogramm. Alle Geräte der 5490C-Serie verfügen über RS232, USB Host and Device, Ethernet/LAN-Anschlüsse, die GPIB-Varianten sind zusätzlich mit einem GPIB-Anschluss ausgestattet. Die mitgelieferte Software unterstützt die Fernsteuerung des Geräts sowie die Überwachung von Live-Messungen und die Daten-Protokollierung. Ein LabVIEW-Treiber steht ebenfalls per Download zur Verfügung und vereinfacht die Systemintegration und Gerätesteuerung. Über den USB-Host-Anschluss auf der Vorderseite lassen sich neben Datums- und Zeitstempel auch Screenshots und Messdaten vom internen Speicher des Multimeters auf einen Computer übertragen und verwenden. Das 6½-stellige Modell ist mit rückseitigen Eingangsklemmen für die Rack-Montage ausgestattet.

Erhältlich sind die Digital-Multimeter der 5490C-Serie von B+K Precisioin im Webshop unter www.meilhaus.de.




HF-Signalgeneratoren bis 13,6 GHz

DSG3000B-Serie von Rigol

PR25-2020-Rigol-DSG3000B-1

Datum/Date: Oktober 2020

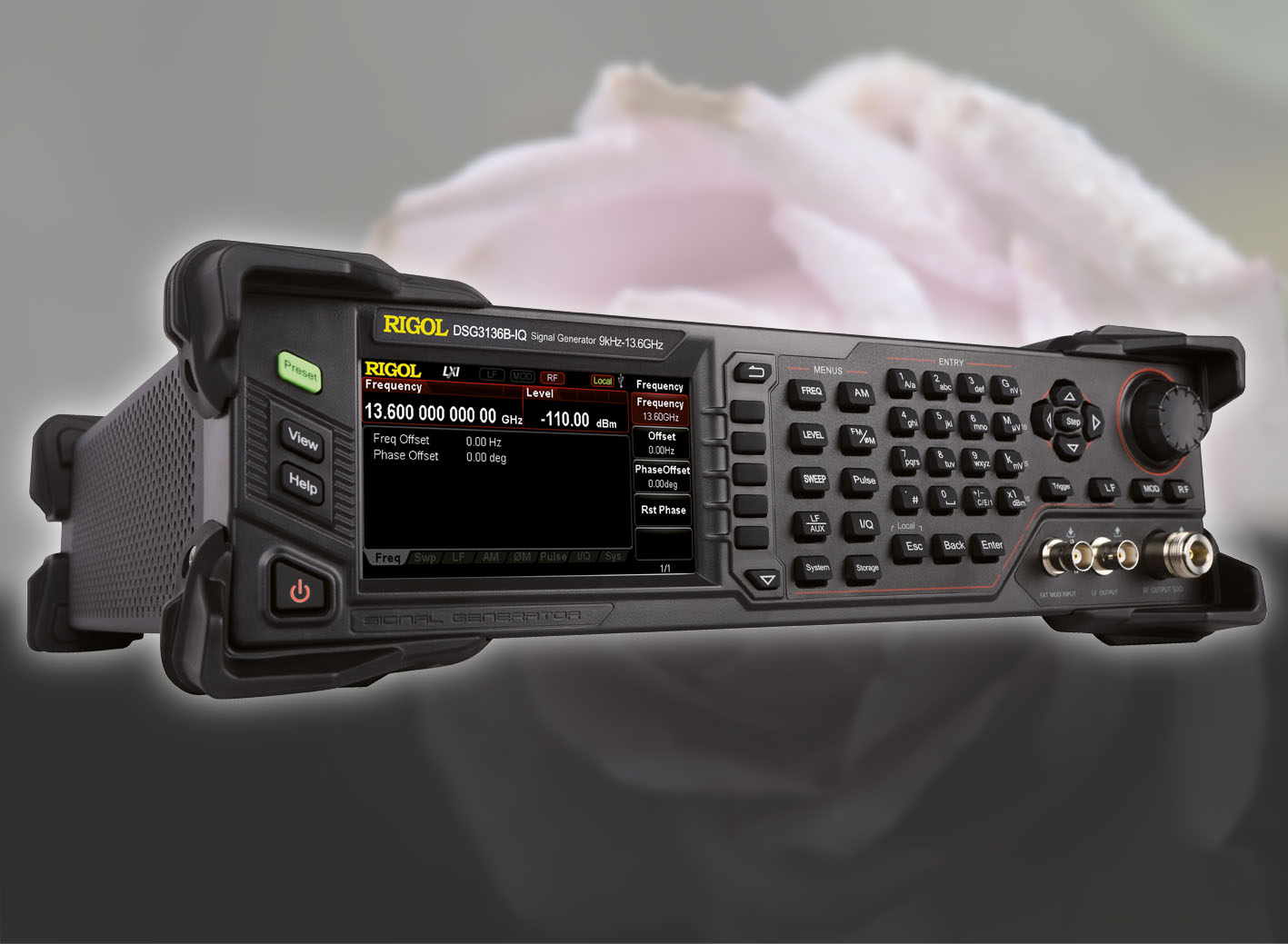

Bild(er)/Picture(s): PR25-2020-Rigol-DSG3000B-1.jpg
Presse-Info/Press-Release: Als Word-Dokument
Als PDF-Dokument
Web-Link: Rigol DSG3000B
Thema/Topic: Rigol DSG3000B-Serie bei Meilhaus Electronic GmbH.
Sprache/Language: deutsch

Pressetext:

Alling, Oktober 2020 - Mit den Hochleistungs-HF-Signalgeneratoren der DSG3000B-Serie präsentiert Rigol die Nachfolgemodelle der DSG3000-Serie mit verbesserten Funktionen. Der Frequenzbereich der neuen Geräte liegt bei 6,5 oder 13,6 GHz, der Ausgangs-Amplituden-Bereich zwischen -130 und +27 dBm und in der Standard Puls-Modulation beträgt das On/Off-Verhältnis bis zu 70dB. Die umfassende Modulationslösungen beinhalten AM / FM / ?M-Analogmodulation, Pulsmodulation mit benutzerdefinierter Pulsfolge und I / Q-Modulation. Alle Modulationen unterstützen interne und externe Modulationsquellen. Die Geräte der DSG3000B-Serie sind mit einer übersichtlichen Benutzeroberfläche ausgestattet und einfach zu bedienen. Sie geben stabile, präzise und reine Signale aus und sind somit das ideale Werkzeug in verschiedenen Bereichen wie Kommunikation, Forschung und Entwicklung, Bildung, Produktion und Wartung.

Bei den Geräten DSG3136B/ DSG3136B-IQ und DSG3065B/ DSG3065B-IQ handelt es sich um Hochleistungs-HF-Signalgeneratoren und die Nachfolgemodelle der bekannten DSG3000-Serie. Mit den neuen Geräten bis 13,6 GHz spricht der Hersteller Rigol Anwender aus den Bereichen der drahtlosen Kommunikation, der Satelliten- und Rundfunksysteme oder auch der EMV-Prüfung an. Im Bereich der drahtlosen Kommunikation und Satelliten- und Rundfunksysteme ist das Prüfen der Empfangsempfindlichkeit von Modulen und Systemen von besonderer Wichtigkeit, da Geräte mit hoher Empfangsempfindlichkeit größere Entfernungen überbrücken können. Auch das Testen der nicht-linearen Leistung von HF-Geräten spielt in den genannten Bereichen eine wichtige Rolle, da Signalverzerrungen nicht nur die Leistung des Senders verschlechtern, sondern auch Störungen bei Empfängern verursachen können. Im IQ-Modus lassen sich Messungen in 5G-Anwendungen analysieren und digitale Datenkommunikationssignale, digitale Funkkommunikation wie QAM-Signale sowie benutzerdefinierte Modulationstypen charakterisieren. Im Bereich EMV-Prüfung wird die Immunität des Prüflings gegenüber externen Störungen ermittelt oder aber getestet, ob der Prüfling ungewollte Störungen bei anderen Geräten verursacht. Die Geräte der DSG3000B-Serie sind mit einem sehr hohen Frequenzbereich von 6,5 oder 13,6 GHz ausgestattet und verfügen über einen Ausgangs-Amplituden-Bereich zwischen -130 und +27 dBm. Die Amplituden-Genauigkeit liegt bei <0,5 dB und das Modulationsspektrum beinhaltet AM / FM / ?M-Analogmodulation, Pulsmodulation mit benutzerdefinierter Pulsfolge und I / Q-Modulation. Die HF-Signalgeneratoren der DSG3000B-Serie eignen sich, um die Empfangsempfindlichkeit von Modulen und Systemen zu testen, um Stimulus-Response- und EMV-Immunitätsprüfungen sowie nicht-lineare Prüfungen von Verstärken durchzuführen und um die Störsicherheit zu prüfen. Die Geräte sind mit USB, LAN und GPIB-Schnittstellen ausgestattet.

Erhältlich sind die Geräte der DSG3000B-Serie im Webshop unter www.meilhaus.de.




Profi-Produkte für die Hochspannungsprüfung

Messtechnik von Sefelec bei Meilhaus Electronic

PR24-2020-eaton-sefelec-1

Datum/Date: Oktober 2020
Bild(er)/Picture(s): PR24-2020-eaton-sefelec-1.jpg
Presse-Info/Press-Release: Als Word-Dokument
Als PDF-Dokument
Web-Link: Eaton Sefelec 1500M
Thema/Topic: Eaton-Sefelec-Produkte bei Meilhaus Electronic GmbH.
Sprache/Language: deutsch

Pressetext:

Alling, Oktober 2020 - Die französische Firma Sefelec entwickelt seit über 30 Jahren Prüfgeräte für den Bereich elektrische Sicherheitsprüfung, Kabel- und Kabelbaumprüfung sowie Rückwandplatinen-Prüfung. Im Jahr 2013 wurde Sefelec in die global agierende Eaton-Gruppe integriert, die auf Energiemanagement-Technologien (Hydraulik, Fahrzeug, Mikronetze) spezialisiert ist. Neu im Sortiment der Meilhaus Electronic GmbH sind Sefelec-Produkte aus den Bereichen Hochspannungs-Kabeltester, Sicherheitstester für Erddurchgang, Tester für Durchschlagfestigkeit und Isolationswiderstand, Isolationswiderstands-/Megaohm/Theraohm-Messgeräte und Picoampere-Meter. Der Synor 5000R ist ein im Rack montierbarer Hochspannungskabeltester. Die Messfunktionen umfassen Durchgangsprüfungen, Isolationsprüfungen, Hipot-Prüfungen und Komponententests (bis zu 100.000 Punkte). Die Sicherheitstester eigenen sich je nach Ausführung zur Messung sehr kleiner oder sehr großer Widerstände (bis 200 GOhm / 2000 TOhm, 20 pA...20 mA).

Die Firma Eaton Sefelec stellt verschiedene Sicherheitstester zur Verfügung. Das Sefelec 1500M ist ein neues Isolationswiderstands-/Tera-Ohmmeter / Pico-Amperemeter, das auf ARM-Dual Core- und DSP-Technologien basiert und von diesen gesteuert wird. Dank seiner Messgenauigkeit und der hohen Messgeschwindigkeit eignet sich das Gerät besonders für die Qualitätskontrolle. Die Isolationsmessung des Teraohm-Meters reicht von 100 Ohm ...2000 TOhm, die Picoampere-Meter-Funktion misst von 20 pA...20 mA und die Messspannung ist in 1-V-Schritten von 1 bis 1500 VDC einstellbar. Das Sefelec 1000m ist ebenfalls ein Isolationswiderstands-Messgerät, und zwar für den Megaohm-Bereich (bis 200 GOhm bei 1000 VDC). Auch hier sorgen die ARM-Dual-Core und Nand-3D-Technologien für erhöhte Genauigkeit, Stabilität und Wiederholbarkeit, DSPs beschleunigen Messungen und Produktionstests. Die Prüfung des Isolations-Widerstandes ist in vielen Bereichen gesetzlich vorgeschrieben, wie zum Beispiel in der Haus-/Gebäude-Technik oder in Elektro-Fahrzeugen. Gemessen wird der Isolations-Widerstand zwischen jedem aktiven Leiter und dem Schutzleiter/Erde. Dabei muss jeder einzelne Stromkreis einen Mindest-Isolationswiderstand einhalten, die gesamte Anlage kann aber einen niedrigeren Wert haben.

Ebenfalls zur Sefelec 5x-Serie gehören die Tester Sefelec 56H/506H, 56D/506D und 56S/506S. Mit diesen Sicherheitstestern lassen sich, je nach Modell, Prüfungen der Durchschlagfestigkeit, des Isolationswiderstandes und des Erdungsdurchgangs durchführen. Mit der Erdungs-Messung wird die Wirksamkeit von Erdungen getestet, um die Sicherheit von Personen, Tieren und technischen Geräten zu gewährleisten. Geprüft werden Erdungs-Widerstand bzw. Erdungs-Impedanz, um sicherzustellen, dass Schutzerdungen/Betriebserdungen die von einschlägigen Normen geforderten Werte einhalten. Mit den Sefelec 56H/506H Geräten lassen sich Tests zur Durchschlagfestigkeit bei 5 kVAC 50 VA und 6 kVDC / 5 kVAC 500 VA und 6 kVDC durchführen (Hipot-Tester). Die Sefelec 56D/506D Geräte ermöglichen zusätzlich die Durchführung von Tests des Isolationswiderstandes bis 2 TOhm bei 1000 VDC, wobei die Spannung in 1-V-Schritten von 10...1000 VDC einstellbar ist (Hipot- und Isolations-Tester). Die Sefelec 56S/506S Geräte ermöglichen zusätzlich einen Test des Erdungsdurchgangs, wobei der Messstrom in 0,5-A-Schritten von 5...32 AAC (5...50 AAC mit Option 50A) einstellbar ist, die max. Leerlaufspannung 6 VAC (8 VAC mit Option 50A) beträgt und der Messbereich 0...960 mOhm bei 6 VAC / 0...1,500 Ohm bei 8 VAC umfasst (Hipot-, Isolations- und Masse-Kontinuitäts-Tester).

Das Sefelec 32C ist ein Messgerät für Erddurchgang/Masse-Kontinuität, das ebenfalls auf den ARM-Dual-Core- und DSP-Technologien basiert und bis 32 A, optional bis 50 A prüft. Das Gerät arbeitet mit programmierbaren Test-Rampen, Anstieg, Stetig, Abfall sowie in einem Mehrrampen-Modus, bis zu 7 Schritte. Durch den Sequenzmodus ist der Tester einfach zu handhaben und in eine Steuerung oder einen Prüfstand zu integrieren.

Erhältlich sind die Sefelec-Geräte im Webshop unter www.meilhaus.de.
