Peaktech P1100 HF-Signalquelle, AM, FM, 100 kHz...150 MHz

Peaktech P1100 HF-Signalquelle, AM, FM, 100 kHz...150 MHz
Preis

2.073,00*
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Lieferzeit ca. 3-5 Arbeitstage
Beschreibung

Vorteile

  • HF-Signalquelle für den Bereich 100 kHz...150 MHz.
  • AM-, FM-, Stereo-Modulation.
  • Veränderbare Ausgangspegeln -20 dBµV...126 dBµV.

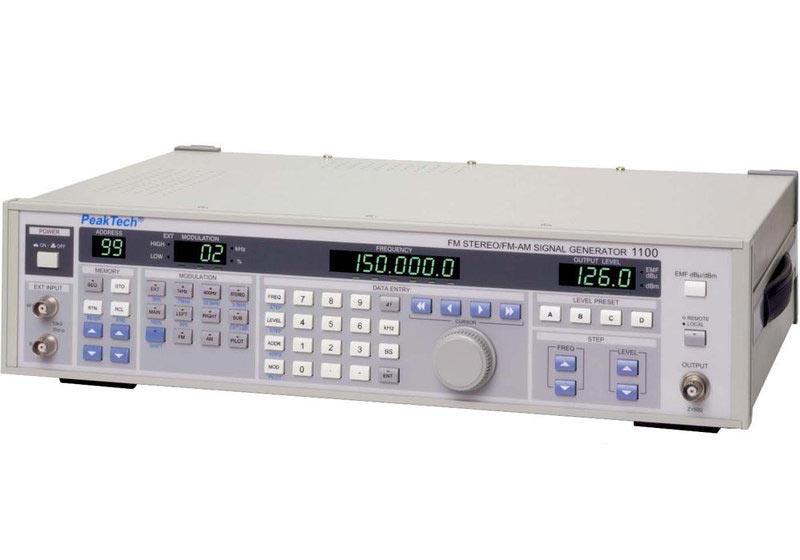

PeakTech P1100 - HF-Signalquelle, 100 kHz...150 MHz

Der PeakTech P1100 ist ein microprozessorgesteuerter Messsender zur Erzeugung von HF-Signalen mit einer Bandbreite von 100 kHz bis 150 MHz und veränderbaren Ausgangspegeln von -20 dBµV bis 126 dBµV in Schritten von 1 dB. Der Generator eignet sich hervorragend für Messungen an AM/FM-Audiogeräten, drahtlosen Telefongeräten und für den Einsatz in Entwicklungs- und Produktionsstätten.

  • Trägerfrequenzen 100 kHz...150 MHz, einschließlich FM-Stereo 76 MHz...110 MHz.
  • Speicherung von bis zu 100 Einstellungen.
  • Bis zu 7-stellige Frequenzeingabe.
  • GPIB-Schnittstelle serienmäßig.
  • 30% AM-Modulationstaste.
  • 3,5 und 22,5 kHz FM-Modulations-Wahltasten bei 75 kHz Hub.
  • 30% und 100% Stereo-Modulationstasten.
  • Datensicherung bei Stromausfall.
  • Sicherheit: EN 61010-1; CAT II.

Modell-Übersicht

Modell PeakTech P1100
Frequenzbereiche 100 kHz...150 MHz (76 MHz...110 MHz FM-Stereo).
Auflösung 100 Hz (bis 34,999 MHz); 1 kHz (über 35 MHz)
Genauigkeit ±5x 10-6 (5 ppm)
Bereich -20 dBµV...126 dBµV unbelastet/-133 dBm...+13 dBm an 50 Ω
Auflösung 1 dB, 0,1 dB
Genauigkeit ±1 dB bei 100 dBµV
Ausgangswiderstand 50 Ω
Int. Modulation 400 Hz und 1 kHz
Ext. Modulation Eingangswiderstand: 10 kΩ; Eingangsspannung: 3 Vss ±2%
Bereich (FM) 100 kHz bei 1...150 MHz, Trägerfrequenz x10% unter 1 MHz
Genauigkeit (FM) ±10% des max. Frequenzhubes
Klirrfaktor (FM) <0,06% bei 10,7 MHz, 76...110 MHz; <0,11% (alle anderen Bereiche); bei 75 kHz Hub und 1 kHz Tonsignal
Bereich (AM) 0...60%
Auflösung (AM) 0,1%
Genauigkeit (AM) ±5% (100 kHz...110 MHz)
±10% (110 kHz...150 MHz)
Klirrfaktor (AM) 400 kHz...30 MHz: <0,65% bei 30% Modulation, 1 kHz Tonsignal; andere Bereiche: <1,5%
Kanaltrennung 400 Hz...1 kHz: 50 dB oder besser
100 Hz...10 kHz: 35 dB oder besser
50 Hz...15 kHz: 30 dB oder besser
Pilotton 19 kHz ±2 Hz
Klirrfaktor <0,07% bei 90% Modulation
Festwerttasten FM-Modulation: 3,5; 22,5; 75 kHz
AM-Modulation: 30%;
Stereo-Modulation: 30% und 100%
Interfaces GPIB
Betriebsspannung 100 ~ 120 V/200 ~ 240 VAC; 50/60 Hz umschaltbar
Abmessungen (BxHxT, mm) 430 x 115 x 310
Gewicht 7 kg

Lieferumfang: P 1100, BNC-HF-Kabel, Netzkabel, Ersatzsicherung und Bedienungsanleitung.
