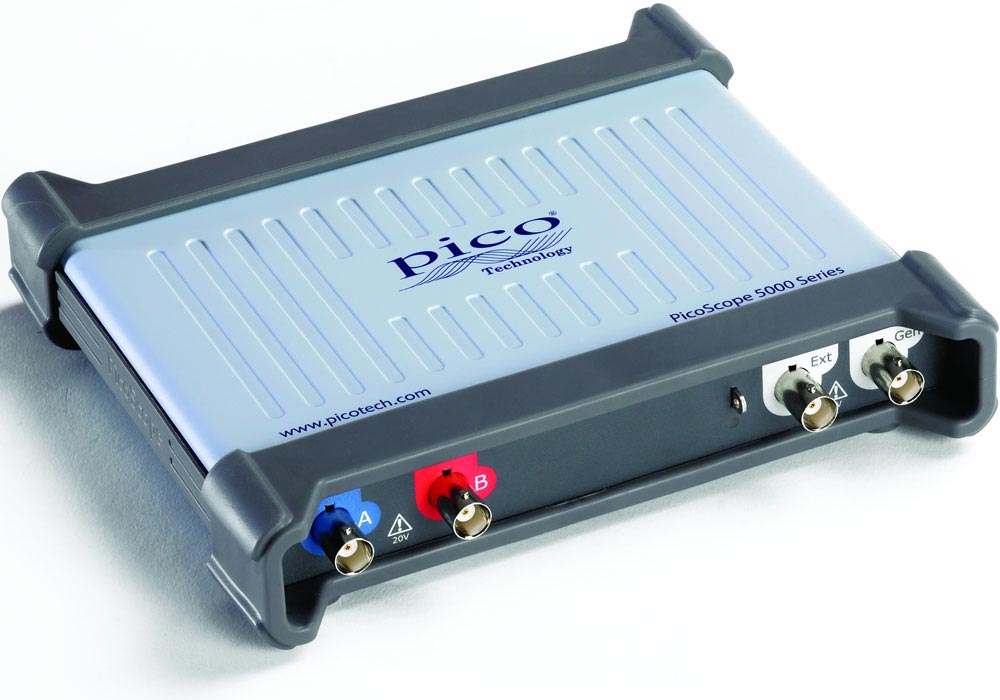

PicoScope 5244B 200MHz USB PC-Oszilloskop, flexible Auflösung, 2-Kanal, AWG
EOL/eingestellt. Jetzt neue Version: ▸PicoScope 5244D
Vorteile
- Bandbreite bis 200 MHz bei flexibler Auflösung 8, 12, 14, 15, 16 bit.
- 2 Eingangskanäle, zusätzlich Funktions- und Arbiträr-Generator.
- Mit der bewährten PicoScope Software und dem SDK; für Windows, Linux, OS X
2-Kanal 200 MHzPicoScope USB PC-Oszilloskop mit flexibler Auflösung und Arbiträr-Generator
In den Modellen PicoScope 5244B wird die rekonfigurierbare A/D-Wandler-Technologie in einem USB PC-Oszilloskop eingesetzt, um bei einem einzelnen Gerät die Wahl zwischen Auflösungen von 8 bis 16 bit zu bieten. Zusätzlich zur flexiblen Auflösung haben diese Oszilloskope großzügig bemessene Pufferspeicher mit 512 MS, um längere Messungen bei hohen Abtastraten zu ermöglichen. Sie verfügen standardmäßig über eine Reihe nützlicher Software-Funktionen wie die serielle Entschlüsselung, Maskengrenzprüfungen und einen segmentierten Speicher. Die PicoScopes 5244B haben 200 MHz Bandbreite und einen integrierten Arbiträr-Signal-Generator/AWG. Im Preis enthalten sind ein Satz abgestimmter Tastköpfe, sämtliche benötigte Software und 5 Jahre Gewährleistung.
- Moderne USB PC-Oszilloskope in bewährter Pico-Qualität mit flexibler Auflösung.
- 2 Analog-Kanäle.
- Bandbreite 200 MHz.
- Sample-Raten max. 10 GS/s (repetitiv).
- Spektrum-Analysator-Funktion und Funktions-Generator DC...1 MHz (Sinus, Rechteck, Dreieck, DC).
Arbiträr-Generator. Auflösung 14 bit, Bandbreite >20 MHz, Update-Rate 200 MS/s, Puffer 48 kS. - Vielfältige Mathematik-, Statistik, automatische Mess- und Trigger-Funktionen serienmäßig in der PicoScope-Software enthalten.
- Maskentest serienmäßig.
- Serielles Bus-Decoding serienmäßig: 1-Wire, ARINC 429, CAN, DCC, DMX512, Ethernet 10Base-T und 100Base-TX, FlexRay, I²C, I²S, LIN, PS/2, SENT, SPI, UART (RS232/RS422/RS485), USB Protokoll.
- Tastköpfe im Lieferumfang.
- Versorgung vom PC über USB, kein externes Netzteil nötig.
Modell-Übersicht
| Modell | Kanäle | Bandbreite | Auflösung | Max. Rate | Pufferspeicher | Signal-Generator | Probes im Lieferumfang | USB | |
| PicoScope 5244B | PP868 | 2 | 200 MHz (8...15 bit: 200 MHz, 16 bit: 60 MHz) |
8 bit, 12 bit, 14 bit, 15 bit, 16 bit (Hardware- Auflösung + 4 bits) |
10 GS/s (repetitiv)* | 8 bit: 512 MS, =12 bit: 256 MS | Funktions- + Arbiträr-Generator | 2x 250 MHz | 2.0 |
* Sample-Raten abhängig von Auflösung:
| Modus | 8 bit | 12 bit | 14 bit | 15 bit | 16 bit |
| 1 beliebiger Kanal | 1 GS/s | 500 MS/s | 125 MS/s | 125 MS/s | 62,5 MS/s |
| 2 beliebige Kanäle | 500 MS/s | 250 MS/s | 125 MS/s | 125 MS/s | - |
| 3 beliebige Kanäle | 250 MS/s | 125 MS/s | 125 MS/s | - | - |
| 4 Kanäle | 250 MS/s | 125 MS/s | 125 MS/s | - | - |
Lieferumfang: USB-Oszilloskop, Software und Gebrauchsanweisung (Download), USB-Kabel, 2 passende Tastköpfe.
Software:
Windows: PicoScope für Windows. Software Development Kit (SDK). Windows 7, 8 oder 10 empfohlen.
Mac OS X: PicoScope für Mac OS X. Software Development Kit (SDK). Mac OS X 10.9 oder 10.10 empfohlen.
Linux: PicoScope für Linux. Software Development Kit (SDK). Infos zu den unterstützten Linux-Distributionen a. A.
Das SDK liefert je nach OS Beispiel-Code für Microsoft Excel, LabVIEW, MathWorks MATLAB, C, C#, C++, Visual Basic .NET.
