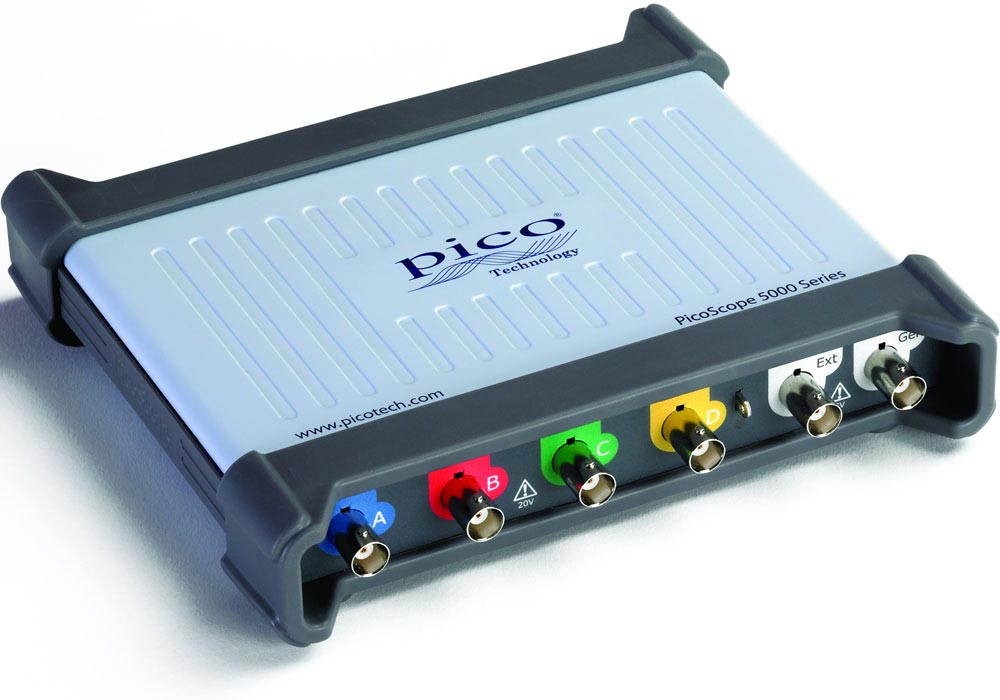

PicoScope 5442A 60MHz USB PC-Oszilloskop, flexible Auflösung, 4-Kanal
EOL/eingestellt. Jetzt neue Version: ▸PicoScope 5442D
Vorteile
- Bandbreite bis 60 MHz bei flexibler Auflösung 8, 12, 14, 15, 16 bit.
- 4 Eingangskanäle, zusätzlich Funktions-Generator.
- Mit der bewährten PicoScope Software und dem SDK; für Windows, Linux, OS X
60 MHz 4-Kanal PicoScope USB PC-Oszilloskop mit flexibler Auflösung und Funktionsgenerator
In den USB PC-Oszilloskopen PicoScope 5442A kommt die rekonfigurierbare A/D-Wandler-Technologie zum Einsatz, um bei einem einzelnen Gerät die Wahl der Auflösung zwischen 8 und 16 bit zu bieten. Zusätzlich zur flexiblen Auflösung haben diese Oszilloskope tiefen Pufferspeicher mit bis zu 16 MS, um längere Messungen bei hohen Abtastraten zu ermöglichen. Sie verfügen standardmäßig über eine Reihe nützlicher Software-Funktionen wie die serielles Bus-Decoding, Maskengrenzwerttest und einen segmentierten Speicher. Die PicoScope 5442A haben eine Bandbreite von 60 MHz und einen integrierten Funktionsgenerator. Im Preis enthalten sind ein Satz abgestimmter Tastköpfe, sämtliche benötigte Software und 5 Jahre Gewährleistung.
- Moderne USB PC-Oszilloskope in bewährter Pico-Qualität mit flexibler Auflösung.
- 4 Analog-Kanäle.
- Bandbreite 60 MHz.
- Sample-Raten max. 2,5 GS/s (repetitiv).
- Spektrum-Analysator-Funktion und Funktions-Generator DC...1 MHz (Sinus, Rechteck, Dreieck, DC).
- Vielfältige Mathematik-, Statistik, automatische Mess- und Trigger-Funktionen serienmäßig in der PicoScope-Software enthalten.
- Maskentest serienmäßig.
- Serielles Bus-Decoding serienmäßig: 1-Wire, ARINC 429, CAN, DCC, DMX512, Ethernet 10Base-T und 100Base-TX, FlexRay, I²C, I²S, LIN, PS/2, SENT, SPI, UART (RS232/RS422/RS485), USB Protokoll.
- Tastköpfe im Lieferumfang.
- Versorgung vom PC über USB, kein externes Netzteil nötig.
Modell-Übersicht
| Modell | Kanäle | Bandbreite | Auflösung | Max. Rate | Pufferspeicher | Signal-Generator | Probes im Lieferumfang | USB | |
| PicoScope 5442A | PP869 | 4 | 60 MHz | 8 bit, 12 bit, 14 bit, 15 bit, 16 bit (Hardware- Auflösung + 4 bits) |
2,5 GS/s (repetitiv)* | 8 bit: 16 MS, =12 bit: 8 MS | Funktions-Generator | 4x 60 MHz | 2.0 |
* Sample-Raten abhängig von Auflösung:
| Modus | 8 bit | 12 bit | 14 bit | 15 bit | 16 bit |
| 1 beliebiger Kanal | 1 GS/s | 500 MS/s | 125 MS/s | 125 MS/s | 62,5 MS/s |
| 2 beliebige Kanäle | 500 MS/s | 250 MS/s | 125 MS/s | 125 MS/s | - |
| 3 beliebige Kanäle | 250 MS/s | 125 MS/s | 125 MS/s | - | - |
| 4 Kanäle | 250 MS/s | 125 MS/s | 125 MS/s | - | - |
Lieferumfang: USB-Oszilloskop, Software und Gebrauchsanweisung (Download), USB-Kabel, 4 passende Tastköpfe.
Software:
Windows: PicoScope für Windows. Software Development Kit (SDK). Windows 7, 8 oder 10 empfohlen.
Mac OS X: PicoScope für Mac OS X. Software Development Kit (SDK). Mac OS X 10.9 oder 10.10 empfohlen.
Linux: PicoScope für Linux. Software Development Kit (SDK). Infos zu den unterstützten Linux-Distributionen a. A.
Das SDK liefert je nach OS Beispiel-Code für Microsoft Excel, LabVIEW, MathWorks MATLAB, C, C#, C++, Visual Basic .NET.
