Stromversorgung - Lebensader des modernen Lebens

Die Energieversorgung spielt in der modernen Welt der Technik und des alltäglichen Lebens eine enorm wichtige Rolle - insbesondere die Stromversorgung. Klimawandel, Knappheit fossiler Energieträger und eine dadurch wachsende Forcierung der regenerativen Energien stellen neue Herausforderungen und Chancen für die Elektronik. Denn parallel wird auch das Messen und Prüfen immer wichtiger: Stromquellen wie Batterie, Ladesäulen, Solarzellen etc. müssen charakterisiert und getestet werden. Verbraucher müssen als Lasten simuliert werden. Aber auch die Stromquellen selbst müssen simuliert werden, um Verbraucher zu testen. Das sogenannte 4-Quadranten-Modell beschreibt grafisch die Arbeitsweise von Stromquellen und -senken.

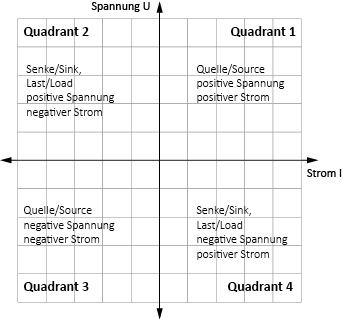

4-Quadranten-Model

  • Quadrant 1: Im einfachsten Fall liefert eine Quelle eine positive Spannung und einen positiven Strom (Beispiel Batterie).
  • Quadrant 2: Last-Betriebsart bzw. "Verbraucher" (positive Spannung und negativer Strom).
  • Quadrant 3: Sowohl Spannung als auch Strom negativ.
  • Quadrant 4: Lastbetriebsart mit negativer Spannung und positivem Strom.

4-Quadranten-Modell
