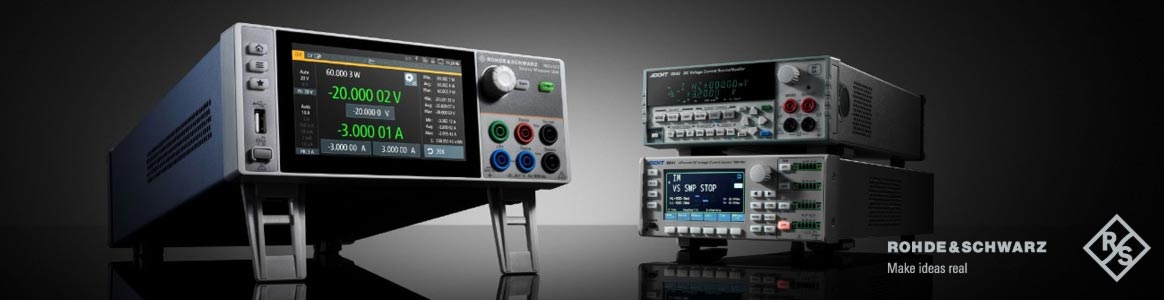

Rohde & Schwarz DC-Netzgeräte und Spezial-Stromversorgungen

Rohde & Schwarz Power-Produkte

Netzgeräte gehören zur Standardausrüstung eines jeden Labors aber auch eines jeden Prüfstands oder Testsystems. Die Stromversorgungen von Rohde & Schwarz vereinen Vielseitigkeit, Präzision, robuste Qualität und eine klare, einfache Bedienung - bei vielen Varianten mit Touchscreen. Die Netzgeräte bieten mehrere unabhängige Ausgänge mit separaten Leistungsstufen und -eigenschaften und sparen damit Kosten und Platz. Paralleler oder serieller Betrieb der mehrkanaligen Modelle erlaubt die Ausgabe höherer Ströme oder Spannungen und macht die Geräte noch vielseitiger in der Anwendungen. Dank ihrer Ausstattung mit gängigen Schnittstellen für die Fernsteuerung vom PC aus (USB, Ethernet/LAN/LXI, optional IEEE488/GPIB) eignen sich die Geräte auch hervorragend für automatisierte Testsysteme. Programmierbare Sicherheitsfunktionen schützen den Prüfling und das Gerät selbst. Spezialfunktionen wie Batteriesimulation, Ausgangsverzögerungen, Remote-Sensing und Datenprotokollierung erleichtern den Mess-Alltag in aktuellen, modernen Einsatzbereichen.

Modell-Übersicht Rohde & Schwarz DC-Netzgeräte der NG-Serie

Modell NGA101 NGA141 NGA102 NGA142 NGE102B NGE103B NGL201 NGL202 NGM201 NGM202 NGP802 NGP804 NGP814 NGP822 NGP824 NGU201 NGU401 Modell
Kanäle 1 1 2 2 2 3 1 2 1 2 2 4 4 2 4 1 1 Kanäle
Quadrant 1/Quelle 1/Quelle 1/Quelle 2/Quelle, Senke/Last 2/Quelle, Senke/Last 1/Quelle 2/Quelle, Senke/Last 4/Quelle, Senke/Last, beliebige Polarität Quadrant
Max. Gesamtleistung 40 W 80 W 66 W 100 W 60 W 120 W 60 W 120 W 400 W 800 W 800 W 400 W 800 W 60 W Max. Gesamtleistung
Max. Ausgangsleistung pro Kanal 40 W 33,6 W 60 W 60 W 200 W 60 W Max. Ausgangsleistung pro Kanal
Max. Ausgangsspannung pro Kanal 0...35 V 0...100 V 0...35 V 0...100 V 0...32 V 0...32 V 0...20 V 0...20 V 0...32 V 0...32 V (Kanal 1, 2)
0...64 V (Kanal 3, 4)		 0...64 V 0...20 V -20...+20 V Max. Ausgangsspannung pro Kanal
Serien-Modus - 70 V 200 V 64 V 96 V - 40 V - 40 V 64 V 128 V 128 V 128 V 250 V - Serien-Modus
Max. Ausgangsstrom pro Kanal 6 A 2 A 6 A 2 A 3 A 3 A ≤6 V: 6 A, >6 V: 3 A ≤6 V: 6 A, >6 V: 3 A 20  A 10 A (Kanal 1, 2)
20 A (Kanal 3, 4)		 10 A ≤6 V: 8 A; >6 V: 3 A Max. Ausgangsstrom pro Kanal
Parallel-Modus - 12 A 4 A 6 A 9 A - 12 A - 12 A 40 A 80 A 40 A 20 A 40 A - Parallel-Modus
Last: Max. Leistung - - 60 W 120 W (60 W pro Kanal) 60 W 120 W (60 W pro Kanal) - 60 W Last: Max. Leistung
Last: Max. Spannung pro Kanal - - 0...20 V 0...20 V - 0...20 V -20...+20 V Last: Max. Spannung pro Kanal
Last: Max. Strom pro Kanal - - 3 A 3 A - ≤6 V: 8 A; >6 V: 3 A Last: Max. Strom pro Kanal
