Keysight Oszilloskope - damit Ihnen keine Signal-Details entgehen!
Gehen Sie beim Oszilloskop-Kauf auf "Nummer Sicher" - entscheiden Sie sich für Marken-Qualität von Keysight (ehemals Agilent Test and Measurement Group, Hewlett-Packard T&M). Die Oszilloskpe und Mixed-Signal-Oszilloskope der InfiniiVision Serie vereinen professionelle Funktionalität und ein hohes Qualitäts-Niveau zu einem fairen Preis. Die bewährte MegaZoom-Technologie sorgt mit hoher Signal-Aktualisierungsrate dafür, dass Sie keine relevanten Signal-Details übersehen. Je nach Ausbaustufe umfassen die Geräte Oszilloskop, Signal-Generator, serielle Protokoll-Analyse, Digital-Voltmeter, Frequenzzähler, Frequenz-Response-Analysator/Bode-Plot-Test und vieles mehr. Im Bereich Waveform-Mathematik beherrschen die Oszilloskope Addition, Subtraktion, Multiplikation, Division, FFT (Magnitude/Betrag und Phase), Low-Pass-Filterung und mehr.
Vorteile - die ultimativen Debugging-Oszilloskope!
- Schnelles Waveform-Update.
- Je nach Modell bis zu 6 GHz Bandbreite und 20 GS/s.
- Trigger auf einen spezifischen Fehler.
- Kombinieren von Zone-Trigger mit herkömmlichem seriellem Bus-Trigger.
- Hardware-basiertes Decoding.
- Viele Funktionen und Optionen wie Augendiagramm, Masken-Test, FFT, Histogramm, Signal-Generator.
- Serie 6000A: Sprach-Steuerung, Serie 3000T, 4000A, 6000A: Großes, kapazitives Multi-Touch-Display, Gesten-Steuerung.

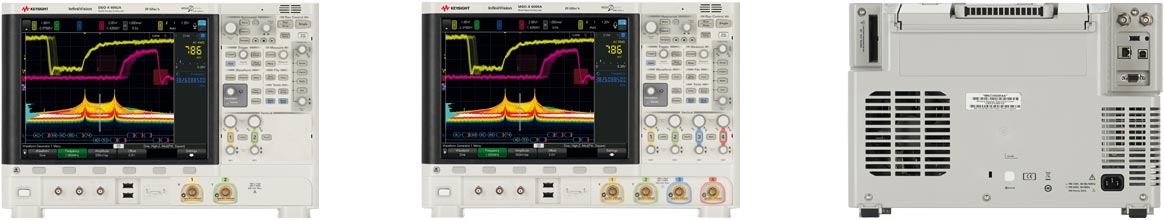

Keysight InfiniiVision 6000A X-Serie
Modell | Kanäle | Bandbreite | Max. Sample-Rate | Signal-Aktualisierungsrate | Speichertiefe | Generator | Zusatzfunktionen | Schnittstellen |
DSOX6002A | 2* | Bandbreiten-Upgrades auf 2,5 GHz, 4,0 GHz, 6,0 GHz | 20 GS/s Halbkanäle, 10 GS/s volle Kanäle | >450.000 Wfms/s | 4 Mpts, segmentierter Speicher | Optional: 2 Kanäle, max. 20 MHz (Sinus); Arbiträr: 1...8192 Punkte, 10 bit Auflösung, 100 MS/s, Filter-Bandbreite 10 MHz | 12,1"/30,7 cm Touch-Screen, Sprachsteuerung, Voltmeter, Zähler | USB 2.0 Host & Device; 10/100Base-T Ethernet/LAN, LXI IPv6 erweiterte Funktion; SVGA auf der Rückseite; optionaler GPIB (Modell 4865A GPIB-zu-LAN-Adapter) |
DSOX6004A | 4* | |||||||
MSOX6002A | 2+16* | |||||||
MSOX6004A | 4+16* |
* DSOX-Modelle erweiterbar auf MSOX mit 16 Logik-Kanälen für Mixed-Signal-Anwendungen.
Keysight InfiniiVision 4000A X-Serie
Modell | Kanäle | Bandbreite | Max. Sample-Rate | Signal-Aktualisierungsrate | Speichertiefe | Generator | Zusatzfunktionen | Schnittstellen |
DSOX4022A | 2* | 200 MHz | 5 GS/s Halbkanal, 2,5 GS/s alle Kanäle | >1 Million Wfms/s | 4 Mpts, segmentierter Speicher | Optional: 2 Kanäle, max. 20 MHz (Sinus); Arbiträr: 1...8192 Punkte, 10 bit Auflösung, 100 MS/s, Filter-Bandbreite 10 MHz | 12,1"/30,7 cm Touch-Screen, Voltmeter, Zähler | USB 2.0 Host & Device; 10/100Base-T Ethernet/LAN, LXI IPv6 erweiterte Funktion; SVGA auf der Rückseite; optionaler GPIB (Modell 4865A GPIB-zu-LAN-Adapter) |
DSOX4024A | 4* | |||||||
DSOX4032A | 2* | 350 MHz | ||||||
DSOX4034A | 4* | |||||||
DSOX4052A | 2* | 500 MHz | ||||||
DSOX4054A | 4* | |||||||
DSOX4104A | 4* | 1 GHz | ||||||
DSOX4154A | 4* | 1,5 GHz | ||||||
MSOX4022A | 2+16* | 200 MHz | 5 GS/s Halbkanal, 2,5 GS/s alle Kanäle | >1 Million Wfms/s | 4 Mpts, segmentierter Speicher | Optional: 2 Kanäle, max. 20 MHz (Sinus); Arbiträr: 1...8192 Punkte, 10 bit Auflösung, 100 MS/s, Filter-Bandbreite 10 MHz | 12,1"/30,7 cm Touch-Screen, Voltmeter, Zähler | USB 2.0 Host & Device; 10/100Base-T Ethernet/LAN, LXI IPv6 erweiterte Funktion; SVGA auf der Rückseite; optionaler GPIB (Modell 4865A GPIB-zu-LAN-Adapter) |
MSOX4024A | 4+16* | |||||||
MSOX4032A | 2+16 | 350 MHz | ||||||
MSOX4034A | 4+16* | |||||||
MSOX4052A | 2+16 | 500 MHz | ||||||
MSOX4054A | 4+16* | |||||||
MSOX4104A | 4+16 | 1 GHz | ||||||
MSOX4154A | 4+16* | 1,5 GHz |
* DSOX-Modelle erweiterbar auf MSOX mit 16 Logik-Kanälen für Mixed-Signal-Anwendungen.

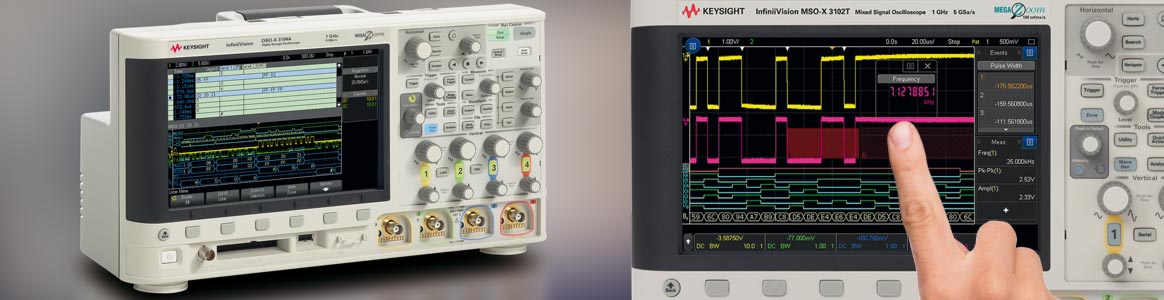

Keysight InfiniiVision 3000 X-Serie
Keysight InfiniiVision 3000G X-Serie
Modell | Kanäle | Bandbreite | Max. Samplerate | Signal-Aktualisierungsrate | Speichertiefe | Generator | Zusatzfunktionen | Schnittstellen |
DSOX3012G | 2* | 100 MHz | 5 GS/s Halbkanal, 2,5 GS/s alle Kanäle |
1.000.000 Wfms/s | 4 Mpts, segmentierter Speicher serienmäßig | Standard: 1 Kanal, max. 20 MHz (Sinus); arbiträr: 1...8 kPunkte, 10 bit Auflösung, 100 MS/s, Filter-Bandbreite 20 MHz | 8,5"/21,6 cm Touchscreen, Voltmeter, Zähler, Signal- und Mess-Histogramme, Trigger und Decode (I2C, SPI, UART, I2S USB PD), Masken-Grenzwert-Test, Frequenzgang-Analyse/Bode-Diagramm-Darstellung, erweiterte HDTV Video-Analyse | USB 2.0 Host & Device; Ethernet/LAN/LXI, optional GPIB (Model 4865A GPIB-zu-LAN Adapter) |
DSOX3014G | 4* | |||||||
DSOX3022G | 2* | 200 MHz | ||||||
DSOX3024G | 4* | |||||||
DSOX3032G | 2* | 350 MHz | ||||||
DSOX3034G | 4* | |||||||
DSOX3052G | 2* | 500 MHz | ||||||
DSOX3054G | 4* | |||||||
DSOX3102G | 2* | 1 GHz | ||||||
DSOX3104G | 4* | |||||||
MSOX3012G | 2+16* | 100 MHz | 5 GS/s Halbkanal, 2,5 GS/s alle Kanäle |
1.000.000 Wfms/s | 4 Mpts, segmentierter Speicher serienmäßig | Standard: 1 Kanal, max. 20 MHz (Sinus); arbiträr: 1...8 kPunkte, 10 bit Auflösung, 100 MS/s, Filter-Bandbreite 20 MHz | 8,5"/21,6 cm Touchscreen, Voltmeter, Zähler, Signal- und Mess-Histogramme, Trigger und Decode (I2C, SPI, UART, I2S USB PD), Masken-Grenzwert-Test, Frequenzgang-Analyse/Bode-Diagramm-Darstellung, erweiterte HDTV Video-Analyse | USB 2.0 Host & Device; Ethernet/LAN/LXI, optional GPIB (Model 4865A GPIB-zu-LAN Adapter) |
MSOX3014G | 4+16* | |||||||
MSOX3022G | 2+16* | 200 MHz | ||||||
MSOX3024G | 4+16* | |||||||
MSOX3032G | 2+16* | 350 MHz | ||||||
MSOX3034G | 4+16* | |||||||
MSOX3052G | 2+16* | 500 MHz | ||||||
MSOX3054G | 4+16* | |||||||
MSOX3102G | 2+16* | 1 GHz | ||||||
MSOX3104G | 4+16* |
* DSOX-Modelle erweiterbar auf MSOX mit 16 Logik-Kanälen für Mixed-Signal-Anwendungen.
Keysight InfiniiVision 3000T X-Serie
Modell | Kanäle | Bandbreite | Max. Sample-Rate | Signal-Aktualisierungsrate | Speichertiefe | Generator | Zusatzfunktionen | Schnittstellen |
DSOX3012T | 2* | 100 MHz | 5 GS/s Halb-Kanal, 2,5 GS/s alle Kanäle | 1.000.000 Wfms/s | 4 Mpts, serienmäßig segmentierter Speicher | Optional: 1 Kanal, max. 20 MHz (Sinus); Arbiträr: 1...8 kPunkte, 10 bit Auflösung, 100 MS/s, Filter-Bandbreite 20 MHz | 8,5"/21,6 cm Touch-Screen, Voltmeter, Zähler | USB 2.0 Host & Device; optional Ethernet/LAN/LXI, optionaler GPIB (Modell 4865A GPIB-zu-LAN-Adapter) |
DSOX3014T | 4* | |||||||
DSOX3022T | 2* | 200 MHz | ||||||
DSOX3024T | 4* | |||||||
DSOX3032T | 2* | 350 MHz | ||||||
DSOX3034T | 4* | |||||||
DSOX3052T | 2* | 500 MHz | ||||||
DSOX3054T | 4* | |||||||
DSOX3102T | 2* | 1 GHz | ||||||
DSOX3104T | 4* | |||||||
MSOX3012T | 2+16* | 100 MHz | 5 GS/s Halb-Kanal, 2,5 GS/s alle Kanäle | 1.000.000 Wfms/s | 4 Mpts, serienmäßig segmentierter Speicher | Optional: 1 Kanal, max. 20 MHz (Sinus); Arbiträr: 1...8 kPunkte, 10 bit Auflösung, 100 MS/s, Filter-Bandbreite 20 MHz | 8,5"/21,6 cm Touch-Screen, Voltmeter, Zähler | USB 2.0 Host & Device; optional Ethernet/LAN/LXI, optionaler GPIB (Modell 4865A GPIB-zu-LAN-Adapter) |
MSOX3014T | 4+16* | |||||||
MSOX3022T | 2+16* | 200 MHz | ||||||
MSOX3024T | 4+16* | |||||||
MSOX3032T | 2+16* | 350 MHz | ||||||
MSOX3034T | 4+16* | |||||||
MSOX3052T | 2+16* | 500 MHz | ||||||
MSOX3054T | 4+16* | |||||||
MSOX3102T | 2+16* | 1 GHz | ||||||
MSOX3104T | 4+16* |
* DSOX-Modelle erweiterbar auf MSOX mit 16 Logik-Kanälen für Mixed-Signal-Anwendungen.
Keysight InfiniiVision 3000A X-Serie
Modell | Kanäle | Bandbreite | Max. Sample-Rate | Signal-Aktualisierungsrate | Speichertiefe | Generator | Zusatzfunktionen | Schnittstellen |
DSOX3012A | 2* | 100 MHz | 4 GS/s Halb-Kanal, 2 GS/s alle Kanäle | 1.000.000 Wfms/s | 2 Mpts standard, optional 4 Mpts max. | Optional: 1-Kanal, max. 20 MHz (Sinus); Arbiträr: 1...8 kPunkte, 10 bit Auflösung, 100 MS/s, Filter-Bandbreite 20 MHz | 8,5"/21,6 cm WVGA-Display, Zähler, optional Voltmeter | USB 2.0 Host & Device; optional Ethernet/LAN/LXI, optionaler GPIB (Modell 4865A GPIB-zu-LAN-Adapter) |
DSOX3014A | 4* | |||||||
DSOX3024A | 4* | 200 MHz | ||||||
DSOX3032A | 2* | 350 MHz | ||||||
DSOX3034A | 4* | |||||||
DSOX3052A | 2* | 500 MHz | ||||||
DSOX3054A | 4* | |||||||
DSOX3102A | 2* | 1 GHz | 5 GS/s Halb-Kanal, 2,5 GS/s alle Kanäle | |||||
DSOX3104A | 4* | |||||||
MSOX3012A | 2+16* | 100 MHz | 4 GS/s Halb-Kanal, 2 GS/s alle Kanäle | 1.000.000 Wfms/s | 2 Mpts standard, optional 4 Mpts max. | Optional: 1-Kanal, max. 20 MHz (Sinus); Arbiträr: 1...8 kPunkte, 10 bit Auflösung, 100 MS/s, Filter-Bandbreite 20 MHz | 8,5"/21,6 cm WVGA-Display, Zähler, optional Voltmeter | USB 2.0 Host & Device; optional Ethernet/LAN/LXI, optionaler GPIB (Modell 4865A GPIB-zu-LAN-Adapter) |
MSOX3014A | 4+16* | |||||||
MSOX3024A | 4+16* | 200 MHz | ||||||
MSOX3032A | 2+16* | 350 MHz | ||||||
MSOX3034A | 4+16* | |||||||
MSOX3052A | 2+16* | 500 MHz | ||||||
MSOX3054A | 4+16* | |||||||
MSOX3102A | 2+16* | 1 GHz | 5 GS/s Halb-Kanal, 2,5 GS/s alle Kanäle | |||||
MSOX3104A | 4+16* |
* DSOX-Modelle erweiterbar auf MSOX mit 16 Logik-Kanälen für Mixed-Signal-Anwendungen.
InfiniiVision 2000 und 1000 X-Serien - die preiswerten Allrounder!
- Ideal für den Einsatz in der Ausbildung, oder wenn für Service-Flotten, Labors oder im Testfeld große Stückzahen bei begrenztem Budget benötigt werden. Mit der bewährten Keysight MegaZoom-Technologie.
- Je nach Modell bis zu 200 MHz Bandbreite und 2 GS/s.
- Hohe Signal-Aktualisierungsraten.
- Umfangreiche Ausstattung mit Standard-Funktionen und zusätzliche Optionen.
- Durchgängige, konsistente Bedienung aller Keysight Oszilloskope: Wer auf einem EDU-Modell gearbeitet hat, kann schnell und effizient auf ein größeres Modell umsteigen.

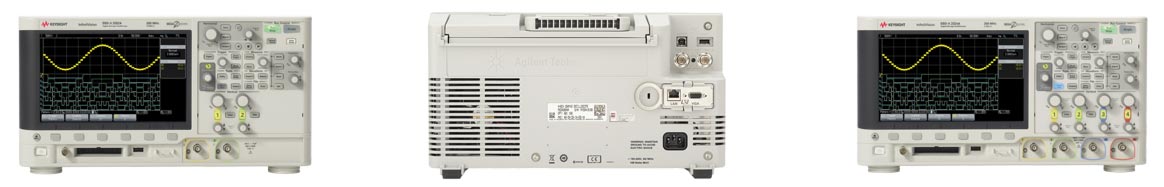

Keysight InfiniiVision 2000A X-Serie
Modell | Kanäle | Bandbreite | Max. Sample-Rate | Signal-Aktualisierungsrate | Speichertiefe | Generator | Zusatzfunktionen | Schnittstellen |
DSOX2002A | 2* | 70 MHz | 2 GS/s Halb-Kanal interleaved, 1 GS/s pro Kanal | 200.000 Wfms/s | 1 Mpt pro Kanal | Optional: 1 Kanal, max. 20 MHz (Sinus) | 8,5"/21,6 cm WVGA-Display, Voltmeter, Zähler | USB 2.0 Host & Device; optional Ethernet/LAN/LXI, optionaler GPIB (Modell 4865A GPIB-zu-LAN-Adapter) |
DSOX2004A | 4* | |||||||
DSOX2012A | 2* | 100 MHz | ||||||
DSOX2014A | 4* | |||||||
DSOX2022A | 2* | 200 MHz | ||||||
DSOX2024A | 4* | |||||||
MSOX2002A | 2+16* | 70 MHz | 2 GS/s Halb-Kanal interleaved, 1 GS/s pro Kanal | 200.000 Wfms/s | 1 Mpt pro Kanal | Optional: 1 Kanal, max. 20 MHz (Sinus) | 8,5"/21,6 cm WVGA-Display, Voltmeter, Zähler | USB 2.0 Host & Device; optional Ethernet/LAN/LXI, optionaler GPIB (Modell 4865A GPIB-zu-LAN-Adapter) |
MSOX2004A | 4+16* | |||||||
MSOX2012A | 2+16* | 100 MHz | ||||||
MSOX2014A | 4+16* | |||||||
MSOX2022A | 2+16* | 200 MHz | ||||||
MSOX2024A | 4+16* |
* DSOX-Modelle erweiterbar auf MSOX mit 16 Logik-Kanälen für Mixed-Signal-Anwendungen.

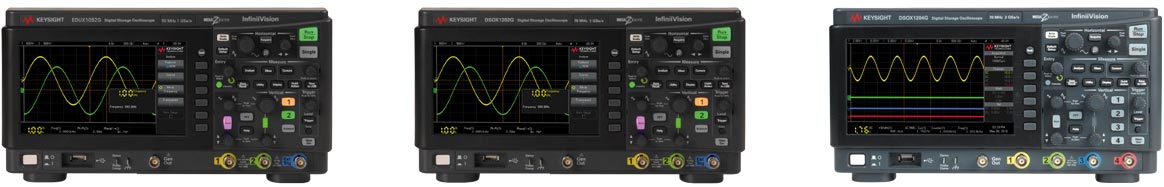

Keysight InfiniiVision 1000A/G X-Serie und EDUX
Modell | Kanäle | Bandbreite | Max. Sample-Rate | Signal-Aktualisierungsrate | Speichertiefe | Generator | Zusatzfunktionen | Schnittstellen |
EDUX1052A | 2 | 50 MHz | 1 GS/s (alle Kanäle) | 100.000 Wfms/s | 200 kPunkte (alle Kanäle) | - | 7"/17,8 cm TFT LCD WVGA, Zähler | USB 2.0 Host & Device, Ethernet/LAN/LXI |
EDUX1052G | 20 MHz, inkl. Bode-Plot-Test (Bode-Diagramm, Frequenzgang) | |||||||
DSOX1202A | 2 | 70 MHz, upgradebar auf 100 MHz oder 200 MHz | 2 GS/s (1- oder 2-Kanal-Betrieb), 1 GS/s (falls ext. Trigger-View On) | 200.000 Wfms/s | 2 MPunkte (1- oder 2-Kanal-Betrieb), 1 MPunkte (falls ext. Trigger-View On) | - | ||
DSOX1202G | 20 MHz, inkl. Bode-Plot-Test (Bode-Diagramm, Frequenzgang) | |||||||
DSOX1204A | 4 | 2 GS/s (1- oder Halb-Kanal-Betrieb), 1 GS/s (3- oder 4-Kanal-Betrieb) | 2 MPunkte (1- oder Halb-Kanal-Betrieb), 1 MPunkte (3- oder 4-Kanal-Betrieb) | - | ||||
DSOX1204G | 20 MHz, inkl. Bode-Plot-Test (Bode-Diagramm, Frequenzgang) |
Keysight Streamline Scope Serie P924xA
Keysight MegaZoom-Technologie im USB PC-Oszilloskope/Embedded-Oszilloskop-Format!
Modell | Kanäle | Bandbreite | Max. Sample-Rate | Signal-Aktualisierungsrate | Speichertiefe | Generator | Zusatzfunktionen | Schnittstellen |
P9241A | 2 | 200 MHz | 5 GS/s ein Kanal, 2,5 GS/s zwei Kanäle | ≥1.000.000 Wfms/s (erfordert unendliches Nachleuchten, um 1.000.000 Wfm/s visuell dazustellen) | Standardmäßig 4 Mpts, standardmäßig segmentierter Speicher; max. Record-Länge der Analog-Kanäle 4 Mpts Halb-Kanal interleaved, 2 Mpts alle Kanäle | Optional: 1 Kanal, max. 20 MHz (Sinus); arbiträr: 1...8 kPunkte, 10 bit Auflösung, 100 MS/s, Filter-Bandbreite 20 MHz | Voltmeter, Frequenz-Zähler | USB 3.0; Versorgung mit externem Netzteil |
P9242A | 2 | 500 MHz | ||||||
P9243A | 2 | 1 GHz |
