Presseinfos 2022-Q3

1. Hightech an Bord - Messtechnik auf dem Ammersee

Meilhaus Electronic präsentiert Messtechnik mit Tiefgang

Pressetext:

Alling, August 2022 - Volle Kraft voraus in die Zukunft der Messtechnik: Am 15.9.2022 präsentieren die Firma Meilhaus Electronic und ihre Partner Hioki, Keysight, Pico Technology und Siglent Messtechnik mit Tiefgang. Während einer Rundfahrt mit der MS Utting auf dem Ammersee geht es in hochkarätigen Fachvorträgen in die Tiefen der modernen Messtechnik. Die Veranstaltung richtet sich an Geschäftskunden bzw. gewerbliche Anwender sowie Anwender in Bildungseinrichtungen. Teilnahme und Verpflegung sind kostenlos, eine Voranmeldung ist erforderlich. Bitte melden Sie sich rechtzeitig an, da die Teilnehmerzahl begrenzt ist. Die Anmeldung ist telefonisch, per E-Mail oder über den Meilhaus Electronic Webshop möglich. www.meilhaus.de/ammersee-2022

Volle Kraft voraus in die Zukunft der Messtechnik: Am 15.9.2022 (Donnerstag) findet die "1. Hightech an Bord - Messtechnik auf dem Ammersee" statt. Während einer Rundfahrt auf dem Ammersee präsentiert Ihnen Meilhaus Electronic mit seinen Partnern Hioki, Keysight, Pico Technology und Siglent eine Reihe hochkarätiger Fachvorträge zur modernen Messtechnik. Die Vorträge umfassen die Themen Stromversorgung (Keysight: "Die optimale Anpassung der Batterie an ihr Produkt", Hioki: "Herausforderungen bei der Leistungsanalyse von SiC/GaN-basierten Anwendungen"), Oszilloskoptechnik (Pico Technology: "Effektiveres Arbeiten mit dem Oszilloskop bei der Elektronik-Entwicklung") sowie HF und EMV (Günther Klenner: "Antennenvermessung", Siglent und Thomas Eichstetter: "Hintergründe, Tipps und Tricks Rund um EMV und Pre-Compliance"). Die Gastredner Günther Klenner und Thomas Eichstetter sind HF-und EMV-Spezialisten.

Die Teilnahme und Verpflegung sind kostenfrei, eine Voranmeldung ist erforderlich. Die Anmeldung ist telefonisch, per E-Mail oder über den Meilhaus Electronic Webshop möglich. www.meilhaus.de/ammersee-2022

Elektronische DC-Hochleistungslast bis 1200 V

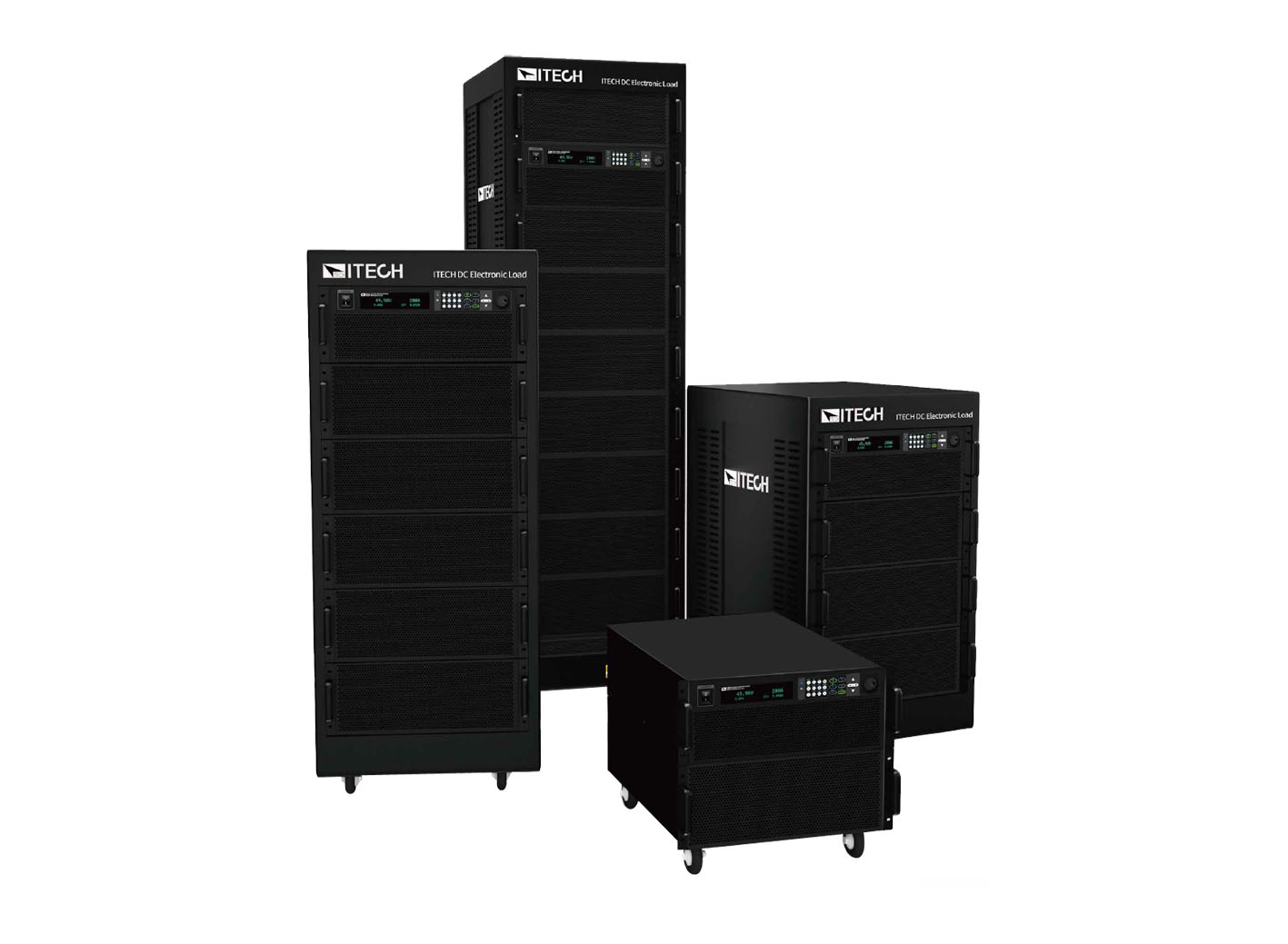

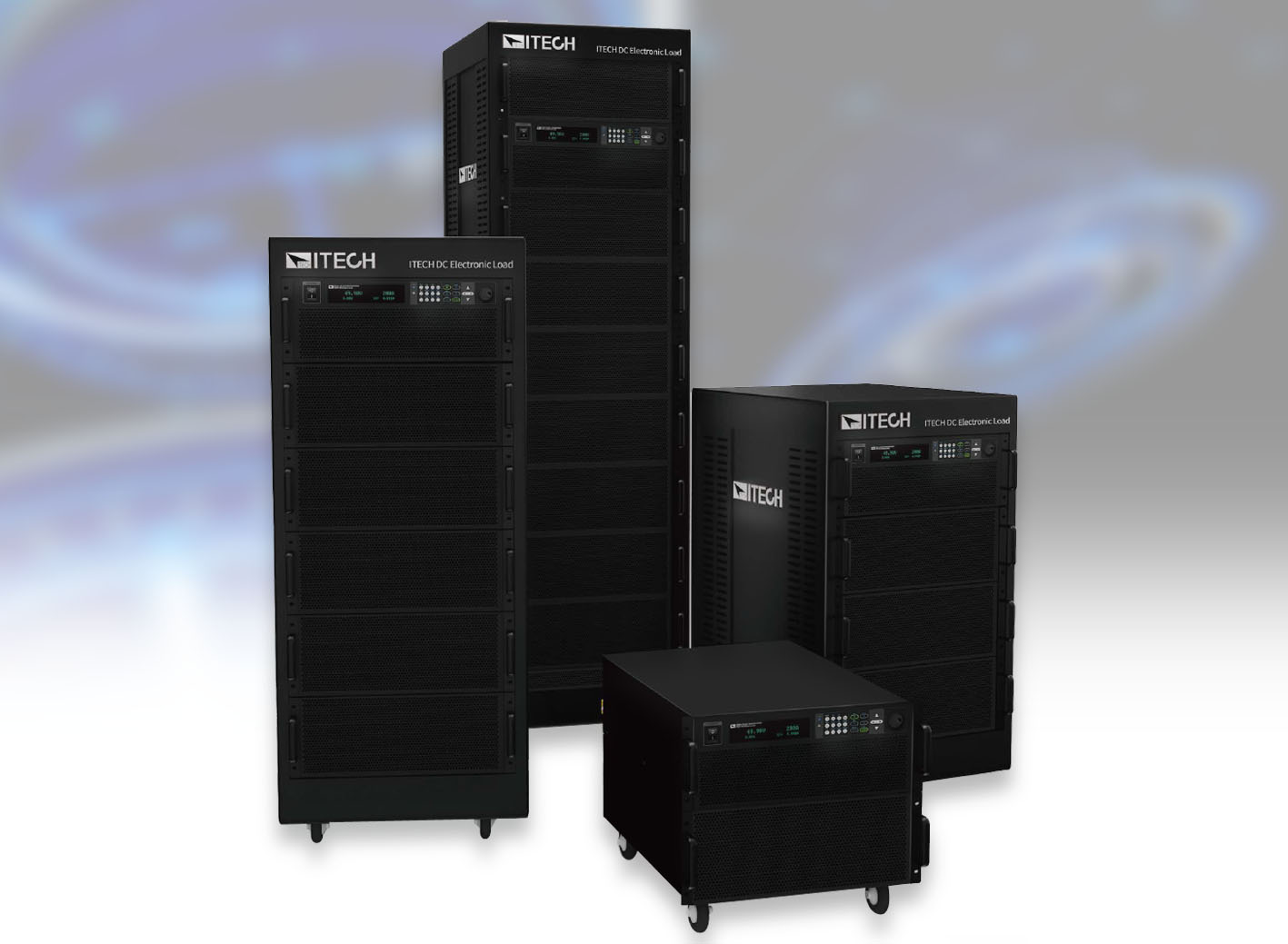

ITECH IT8400 für Automobilelektronik, Photovoltaikanlagen etc.

Pressetext:

Alling, Juli 2022 - Die Geräte der ITECH IT8400-Serie sind elektronische DC-Hochleistungslasten. Sie sind wahlweise mit einer Spannung von 600 V oder 1200 V erhältlich und unterstützen Master-Slave-Parallelschaltungen mit Leistungen von 6 kW bis 600 kW (eine Ladung der doppelten Leistung ist möglich). Die DC-Lasten der IT8400-Serie verfügen über drei Stromrücklesebereiche mit einer Auflösung von 40µA, sie haben eine sehr schnelle Schleifenreaktion, unterstützen bis zu acht Arbeitsmodi und lassen sich in ihrer Stromanstiegs- bzw. Stromabfallgeschwindigkeit einstellen. Nicht zuletzt machen umfassende Schutzfunktionen die Geräte der IT8400-Serie zur idealen Lösung für die Prüfung von Brennstoffzellen, Leistungsbatterien, DC-Ladesäulen, BOC, Leistungselektronik, Solaranlagen, Hochspannungskomponenten in Kraftfahrzeugen, DC-DC, Motoren, etc.

Die elektronischen DC-Lasten der ITECH IT8400-Serie sind Hochleistungsgeräte für die Prüfung von Komponenten aus den Bereichen Automobilelektronik, Elektro-Fahrzeuge, Batterie, Halbleiter /ICs. Die Geräte arbeiten hochpräzise und messen drei Strombereiche mit einer Auflösung bis 40 µA (Strombereich von 1,5 bis 15.000 A).

Die Eingangsspannung der elektronischen DC-Lasten IT8400 beträgt wahlweise 600 V oder 1200 V. Alle Modelle der Serie unterstützen Master-Slave-Parallelschaltungen von 6kW bis 600kW und können schnell die doppelte Leistung laden. Die Eingangsüberleistung und die Ladezeit hängen von der Temperatur der elektronischen Last ab. Unter 30 °C unterstützen die Geräte das Laden mit doppelter Leistung innerhalb von 3 Sekunden und eignen sich damit für sofortige Entladetests von Motoren und Batterien mit hoher Leistung (so kann beispielsweise der Start eines Gleichstrommotors, die transiente Überlast einiger Stromversorgungen oder auch die sofortige Entladung einer Hochleistungsbatterie oder Brennstoffzelle simuliert werden.

Die DC-Hochleistungslasten IT8400 unterstützen den programmierbaren dynamischen Belastungsmodus mit 25kHz und die minimale Stromanstiegs- und -abfallzeit beträgt 15us. Die dynamische Prüfung ist ein notwendiger Test für Netzteile und mit der schrittweisen Änderung des Laststroms lässt sich sicherstellen, dass das Netzteil stabil arbeitet. Die Geräte IT8400 eignen sich gut für die Prüfung des Einschwingverhaltens von Schaltnetzteilen und für die dynamische Entladeprüfung von Batterien, da sie eine kontinuierliche Änderung des Laststroms und damit eine minimale Verzerrung der Stromwellenform ermöglichen.

Die Serie IT8400 bietet acht verschiedene Arbeitsmodi wie (CC, CV, CR, CP, CV+CC, CV+CR, CR+CC, CP+CC). Der CP-Modus wird häufig für den USV-Batterietest verwendet und simuliert die Stromänderung bei abnehmender Batteriespannung. Er kann auch verwendet werden, um die Eigenschaften der Eingänge von DC-DC-Wandlern und Wechselrichtern zu simulieren. Der CV+CC-Modus lässt sich auf die Lastsimulationsbatterie anwenden, um die Ladestation oder das Autoladegerät zu testen. Der CR+CC-Modus wird häufig zur Prüfung der Spannungsbegrenzung, der Strombegrenzungseigenschaften, der Konstantspannungsgenauigkeit und der Konstantstromgenauigkeit von On-Board-Ladegeräten verwendet.

Die Geräte der IT8400-Serie sind vollständig geschützt: OVP, UVP, OCP, OPP, OTP, Stromschwingungsschutz, Strombegrenzung, Leistungsbegrenzung, Rückwärtsalarm usw. Sie sind mit einer Speicherfunktion zur Speicherung der Abschaltung, Aufzeichnung von bis zu 100 Gruppen von Daten ausgestattet und verfügen über integrierte CAN-LAN/Ethernet-, GPIB-, USB-, RS232- und Analogschnittstellen.

Erhältlich sind die elektronischen Lasten IT8400 von Itech im Webshop unter www.meilhaus.de.

Siglent erweitert X-Klasse

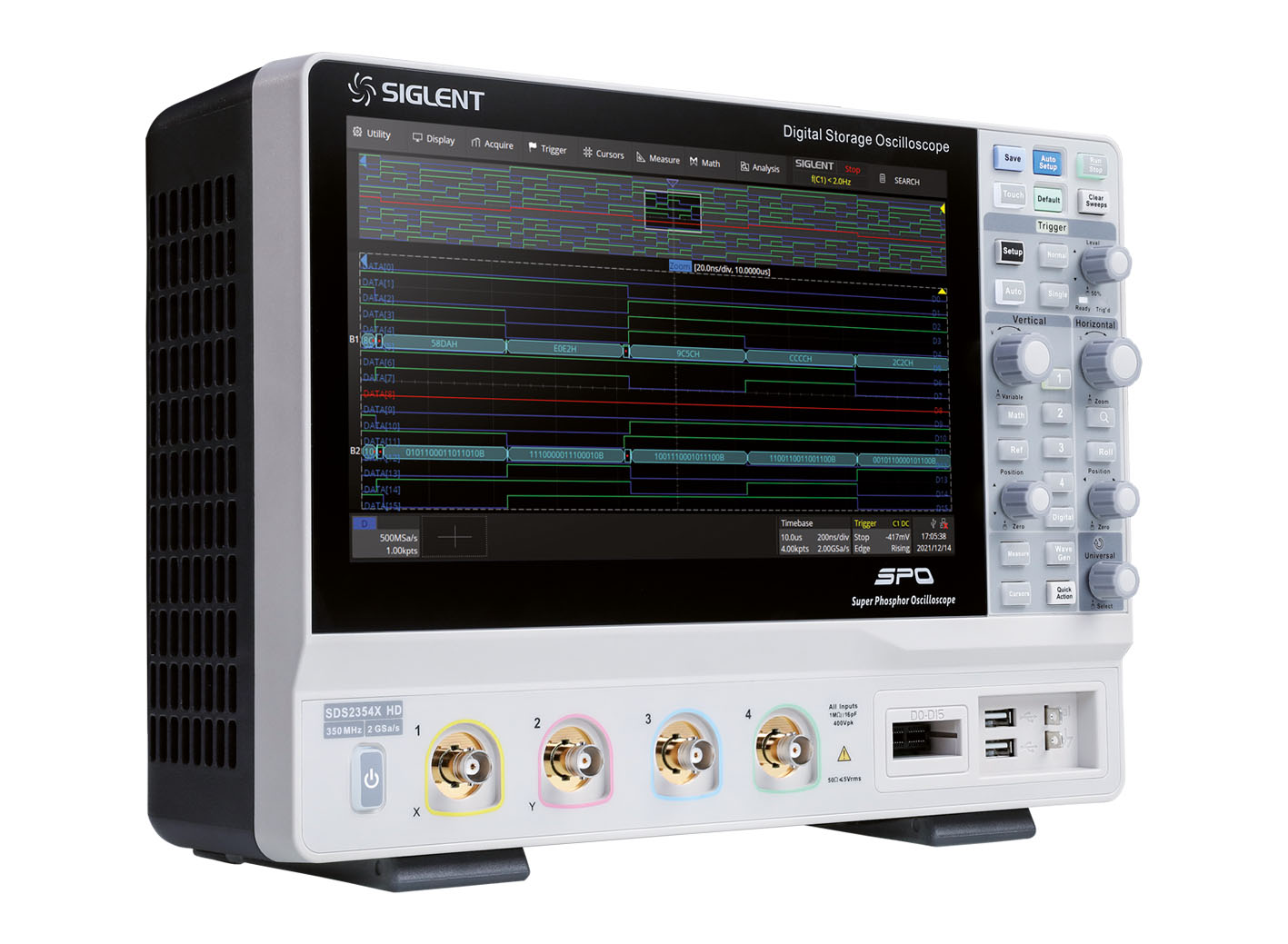

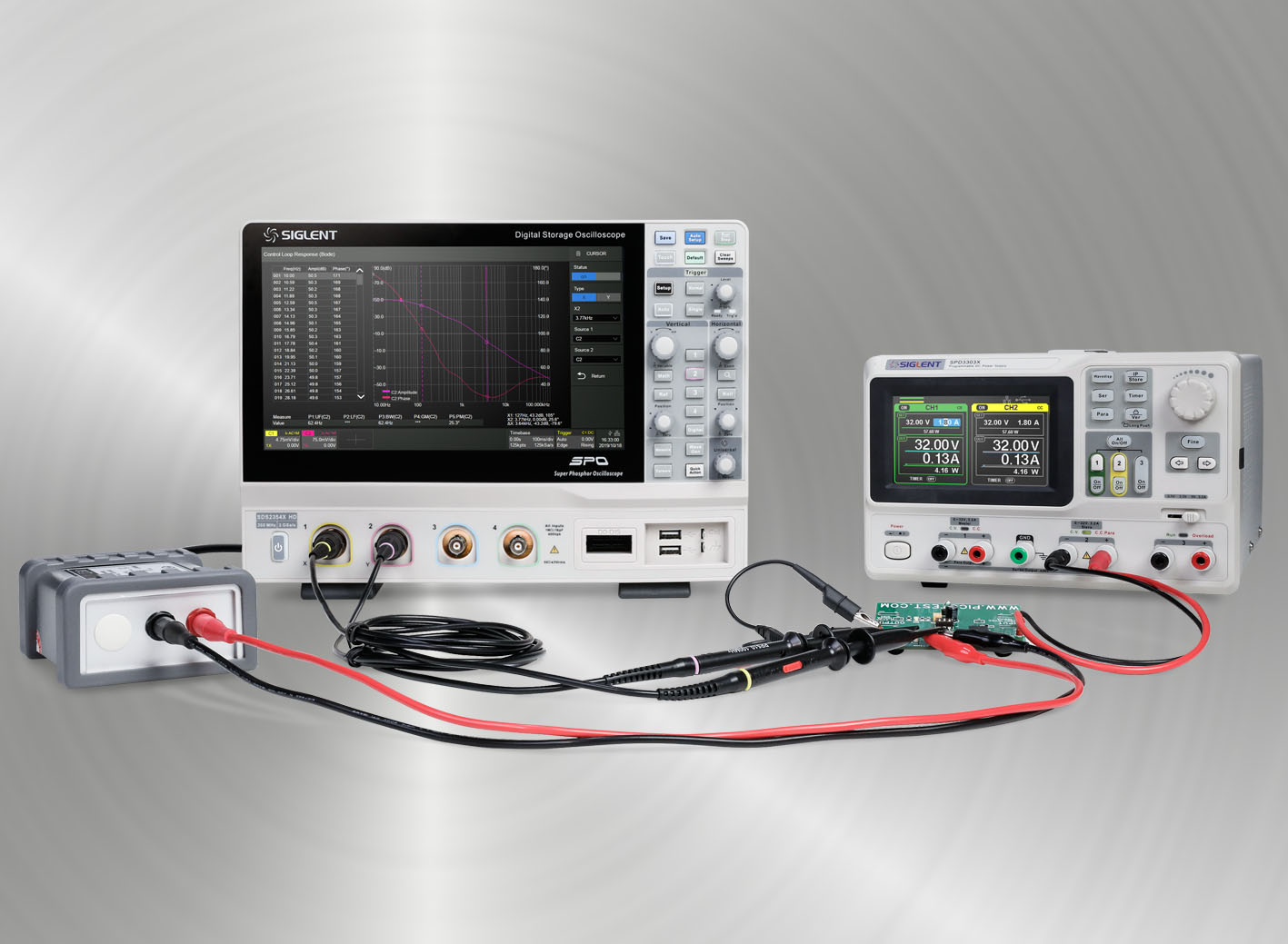

12-bit hochauflösende Oszilloskope SDS2000X-HD

Pressetext:

Alling, Juli 2022 - Mit der X-Klasse bietet Siglent technisch hochentwickelte Geräte zum günstigen Preis. Die Oszilloskope der neuen SDS2000X-HD-Serie sind hochgenaue Mixed-Signal-Oszilloskope mit einer 12-bit-Auflösung und bis zu 350 MHz Bandbreite. Dank der hohen ACD-Auflösung von 12 bit haben die Geräte der SDS2000X-HD-Serie eine Auflösungsgenauigkeit, die 16-mal höher ist als die herkömmlicher 8-bit-Oszilloskope, was die Abbildung von noch mehr Signaldetails erlaubt. Außerdem sind die Geräte der SDS2000X-HD-Serie mit Bandbreiten bis 350 MHz ausgestattet, die auf bis zu 500 MHz erweitert werden können (nur verfügbar, wenn die ADCs im Interleaved-Modus arbeiten). Neben einem eingebauten Arbiträr-Signalgenerator gehören hardwarebeschleunigte 2-Mpts-FFT, Bode-Plot-Funktion, serielle Bustriggerung und -dekodierung (viele als Standard, zusätzliche als Softwareoptionen) und schließlich ein 25,65 cm großer TFT-LCD mit Multi-Touch-Gesten-Touchscreen zur Ausstattung.

Die hochauflösenden digitalen Speicheroszilloskope SDS2000X-HD von Siglent basieren auf 12-Bit-Analog-Digital-Wandlern mit einer Abtastrate von 2 GSa/s (interleaving) bzw. 1 GS/s (non-interleaving). Die Geräte sind mit einer ausgezeichnete Rauschunterdrückung ausgestattet (70 µVeff bei 500 MHz Bandbreite und 0,5% DC-Verstärkungsgenauigkeit) und mit Bandbreiten von 350 MHz, 200 MHz und 100 MHz erhältlich. Die maximale Aufzeichnungslänge der Geräte beträgt 200 Mpts/ch und sie können vier analoge und 16 digitale Kanäle für die gemischte Signalanalyse anzeigen.

Die SDS2000X-HD-Serie verwendet die SPO-Technologie von Siglent mit einer maximalen Wellenform-Erfassungsrate von bis zu 100.000 wfm/s (normaler Modus, bis zu 500.000 wfm/s im Sequenzmodus), einer 256-stufigen Intensitätsabstufungs-Anzeigefunktion sowie einem Farbtemperatur-Anzeigemodus. Außerdem verfügen die Geräte über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi, etwa serielles Bus-Triggering. Tools wie die Aufzeichnung von Verlaufswellenformen, Such- und Navigationsfunktionen, Maskentest, Bode Plot, Leistungsanalyse und Histogramm ermöglichen die Erfassung, Speicherung und Analyse umfangreicher Wellenformaufzeichnungen. Zu den weiteren Merkmalen der SDS2000X-HD-Serie gehören Mess- und Mathematikfunktionen, Optionen für einen 25-MHz-Arbiträrwellenformgenerator sowie serielle Dekodierung.

Die SDS2000X-HD-Oszilloskope eignen sich zur Leistungsmessung, etwa zur Messung hochpräziser Sensoren und Aktoren, der Messung von Laserimpulsen, HF-Signalen und mehr.

Erhältlich sind die Siglent SDS2000X-HD Oszilloskope im Webshop unter www.meilhaus.de.

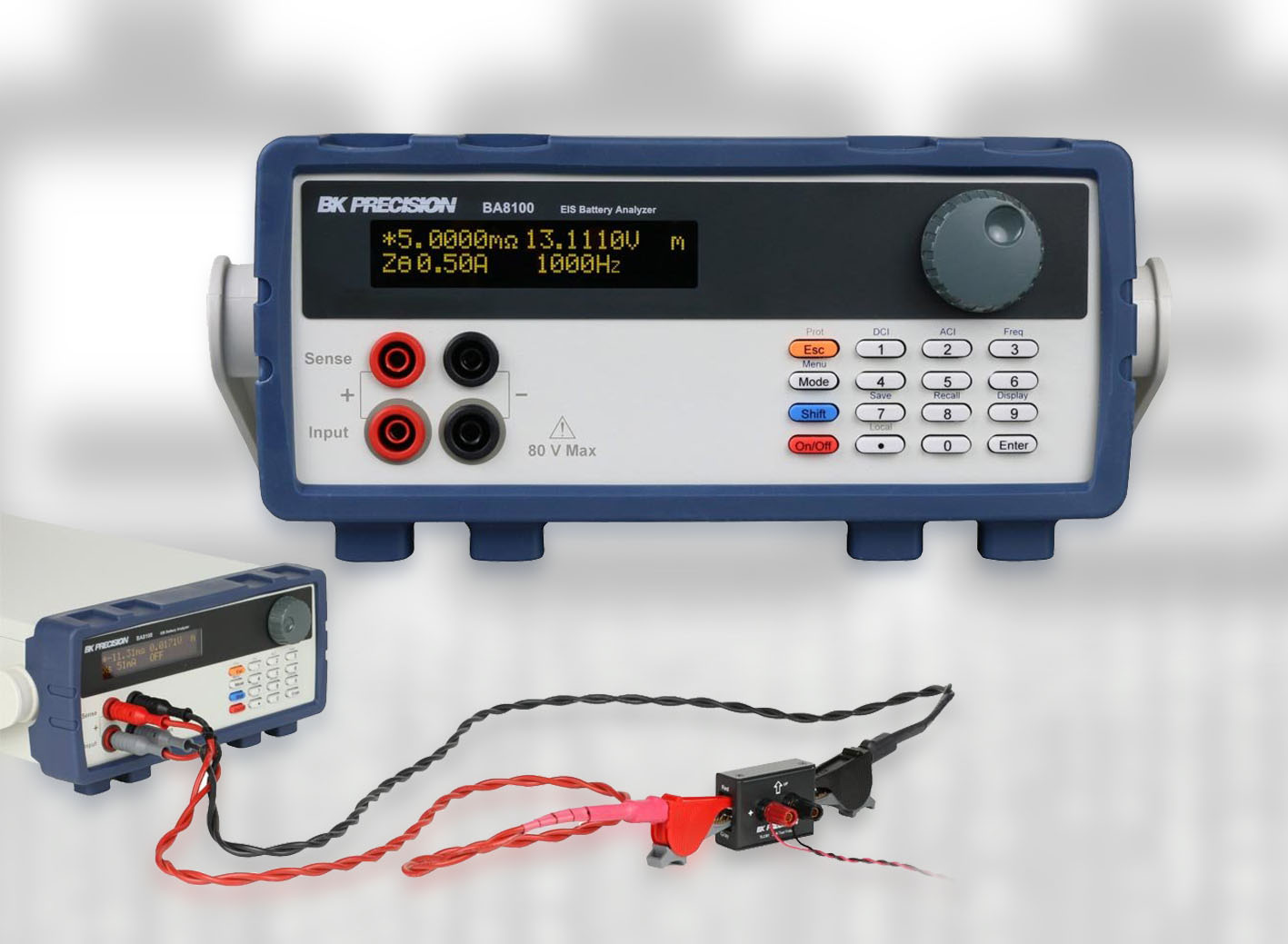

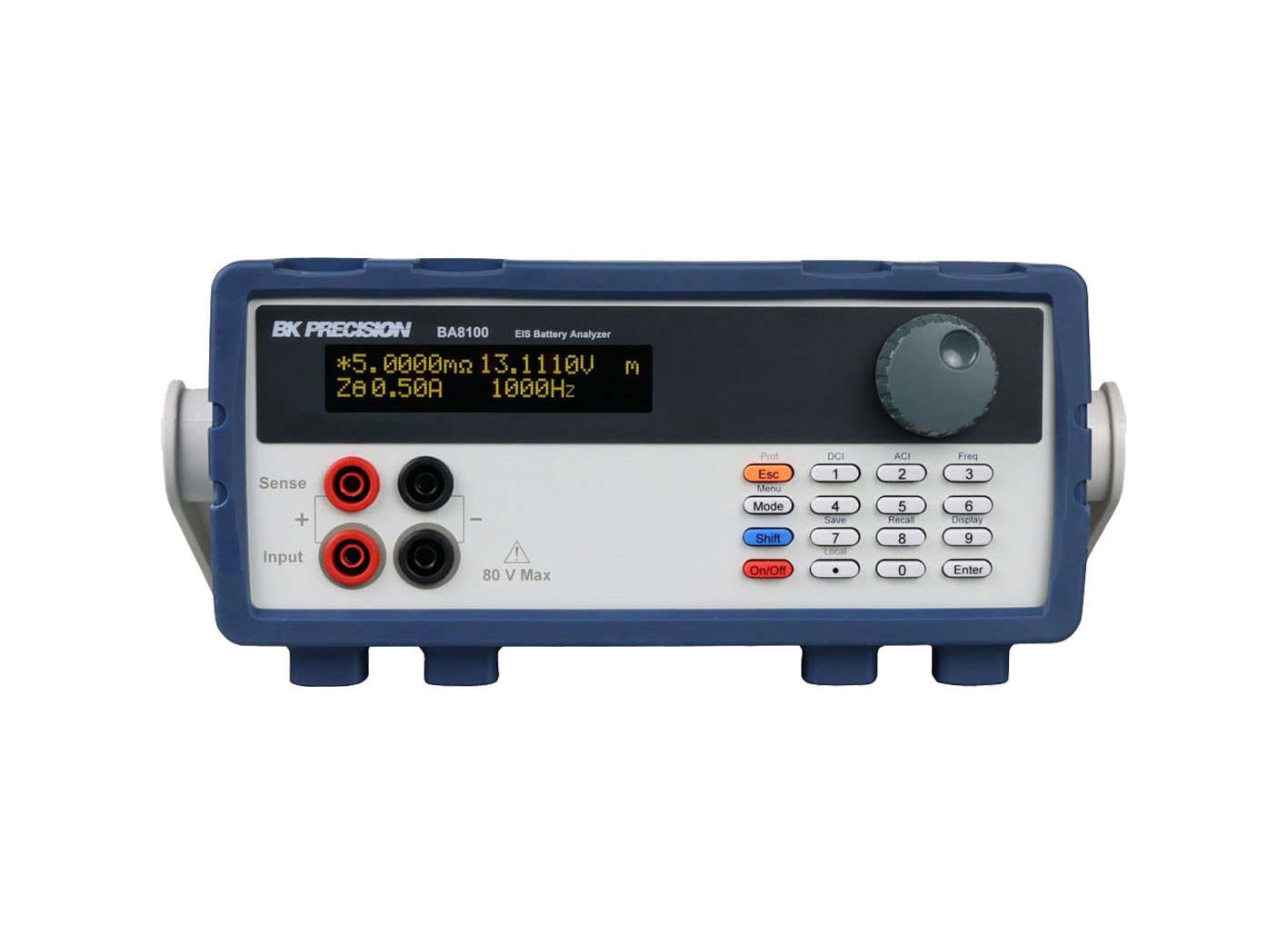

EIS-Analysator BA8100 von B+K Precision

Elektrochemische Impedanzspektroskopie (EIS) mit dem BA8100

Pressetext:

Alling, Juli 2022 - Der B+K Precision BA8100 ist ein EIS-basierter Batterieanalysator (EIS = elektrochemische Impedanzspektroskopie). EIS ist eine nicht-intrusive Technik zur Charakterisierung der Impedanz einer Batterie. Bei dieser Methode wird die Batterie mit einem Wechselstromsignal mit kleiner Amplitude angeregt. Das Gerät kann die interne Batterieimpedanz bei einer gewünschten Frequenz bis 10 kHz sowie Spannung bis 80 V, Strom bis 3 A, Phase, Kapazität, Induktivität und Qualitätsfaktor messen. Dadurch dass der Batterie-Analysator BA8100 eine galvanostatische EIS an einzelnen Zellen oder Strings durchführt, die 80 V nicht überschreitet, ist er ideal für die Charakterisierung und Prüfung von Energiespeicher- und Energieumwandlungssysteme geeignet. Mit dem BA8100 kommt die EIS-Technologie aus dem Forschungslabor in den industriellen Markt. Hier wird es für Eingangsprüfung, Batterie-Second-Use (B2U), Batterie-Stapel-Service und Fertigung eingesetzt.

Der neue Batterie-Analysator BA8100 arbeitet mit der Technologie der elektrochemischen Impedanzspektroskopie (EIS), mit einem EIS-Frequenzbereich von 50 mHz bis 10 kHz. EIS ist eine Sweep/Wobbelfrequenztechnik zur Bewertung der internen elektrochemischen und elektrischen Eigenschaften einer zu prüfenden Batterie. Es handelt sich um eine Methode zur Charakterisierung der Impedanz einer Batterie, bei der die Batterie mit einem Wechselstromsignal kleiner Amplitude stimuliert wird.

Das BA8100 führt eine galvanostatische EIS an einzelnen Batteriezellen bis zu einer Spannung von 80 V durch. Die Messungen umfassen Impedanz Z, Phasenwinkel θ, Spannung und Strom, das Gerät ist mit programmierbaren DC- und AC-Stromeinstellungen ausgestattet. Die Abtastung des Stimulus-AC-Signals liefert eine grafische Darstellung der Batteriereaktion. Über das Frontpanel lassen sich verschiedene Frequenzen wählen, um dann die Verbindungen, die Beschädigung der Platten, der Elektroden oder des Elektrolyts zu bewerten.

Dank der mitgelieferten Anwendungssoftware lassen sich die Möglichkeiten des BA8100 noch erweitern. Die Software unterstützt den Nutzer bei der Einrichtung der Messung durch automatische Abtastraten und Eingangsverstärkungssteuerung. Erfasst und protokolliert werden die Daten über lineare, logarithmische oder benutzerdefinierte Frequenz-Sweeps bei unterschiedlichen Stromamplituden. Die Analyse der Daten geschieht mit den mitgelieferten Nyquist- und Bode-Plot-Tools oder mit einer Software nach Wahl des Benutzers. Zusätzliche Funktionen umfassen eine Zähleranzeige, ein Spannungsdiagramm und ein Stromdiagramm zur Überprüfung der letzten Messungen.

Der BA8100 wird beispielsweise in den Bereichen Eingangsprüfung, Batterie-Second-Use (B2U), Batterie-Stapel-Service und Fertigung eingesetzt. Durch grafische Analysewerkzeuge, wie z.B. Nyquist- und Bode-Plots, die in der mitgelieferten Software enthalten sind, hilft der BA8100 bei der Charakterisierung von Batterien.

Das BA8100 von B+K Precision ist erhältlich im Webshop unter www.meilhaus.de.
