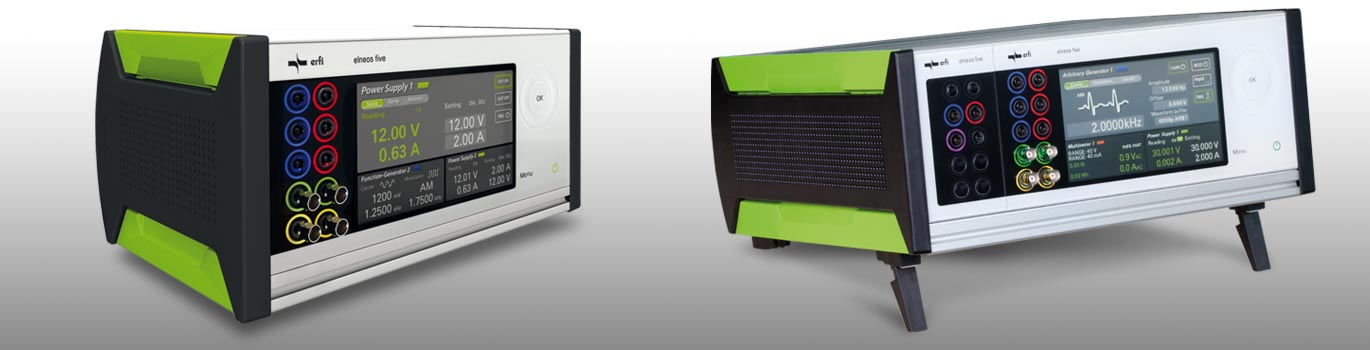

erfi elneos five Messgeräte Serie

erfi elneos five - experience the touch

Vorteile auf einen Blick

Die erfi elneos five Serie verbindet kompromisslose Robustheit, durchdachte Funktionalität und ein intuitives Bedienkonzept mit elegantem Design.

  • Modular - dadurch Multifunktional und flexibel konfigurierbar.

Die Basis bildet immer das "Steuerzentrum" und ein Gehäuse. Hinzu kommen diese Geräte:
Regelnetzgeräte (linear),
Digital-Multimeter,
Leistungs- und Energie-Messer,
Funktions-Generatoren und
Arbiträr-Generatoren (Arb.-Power oder Arb.-Signal-Generator).
Außerdem können verschiedene Optionen ergänzt werden. Konfigurieren Sie sich Ihr Messgerät oder Ihre Leistungs-/Signal-Quelle - ganz nach Bedarf und Budget.

  • Intuitive Bedienung mit 5-Finger-Multitouch-Gestenfunktion.

Dank des einzigartigen Bedienkonzepts ist die Steuerung trotz des großen Funktionsumfangs einfach und weitgehend selbsterklärend.
1-Finger-Geste: Gerätewechsel durch Wischen, Aufruf des Connectionpanels.
2-Finger-Geste: X-Y-Graphen zoomen.
3-Finger-Geste: Safe-Guard-Funktion aktivieren.
5-Finger-Geste: Verriegeln für Dauerversuche.

  • Durchgehende Glasfront - kratzfest, verschleißfrei, bruchfest.

Super-robust für alle Fälle: Egal, ob in der Werkstatt, im Labor, in der Ausbildung oder im industriellen Umfeld. Das mikrogeätzte, spezial-gehärtete und entspiegelte ESG-Glas bietet zudem einen Non-Sparkling-Effekt, der störende Spiegelungen vermeidet. Durch die Mikroätzung wurde höchste Bildschärfe erzielt. Sie unterstützt die hervorragende Bildwiedergabe und vermeidet lästige Fingerabdrücke. Eine herausragende Abriebfestigkeit und Beständigkeit gegenüber Chemikalien zeichnen elneos five aus.

  • Intelligentes Anschließen für erhöhte Sicherheit

Für einfaches Anschließen kombiniert mit hoher Betriebssicherheit sorgen die Anschlussbuchsen mit intelligenter RGB-Ringbuchsenbeleuchtung. Sie leuchtet je nach Funktion der Buchse in unterschiedlichen Farben, blinken, wenn zur Kontaktierung aufgefordert wird oder leuchten dauerhaft, wenn zum Beispiel Strom fließt.

  • Kommunikativ mit USB und Ethernet

USB und Ethernet gehören zur Serien-Ausstattung der Geräte. Die Geräte-Funktionen können alle mit Kommandos aus dem SCPI-Standard (Standard Commands for Programmable Instruments) angesprochen werden. elneos five kann mit der Gerätesteuersoftware highlink Power elneos, der Raumsteuersoftware highlink Power, der LabVIEW-Gerätetreiber oder des modernen Webservers ferngesteuert werden.



Standard-Konfigurationen im Web-Shop...



...oder individuelle Konfigurationen nach Ihren Vorstellungen.

erfi elneos five individuelle Messgeräte

Sie interessieren sich für Ihre individuelle elneos five Konfiguration? Senden Sie eine E-Mail an sales@meilhaus.de oder rufen Sie ganz unverbindlich an Tel. (08141-5271-0) - wir beraten Sie gerne und bieten Ihnen Ihr Wunsch-Gerät an!

Steuerzentrum und Gehäuse

Bestell-Nummer Basis-Einheit/"Steuerzentrum"
EL5.1 Steuerzentrum 3 HE/56 TE mit kapazitivem 7"-Multitouchdisplay inkl. Split-Funktion



Bestell-Nummer Seitliche Funktionsgriffe Außenabmessungen (BxTxH, mm) 19"-Größe
Standalone-Gehäuse mit Bautiefe 1 = 185 mm
EL5.SA1.28.1 grün RAL DESIGN 1107070 172 x 185 x 161 3 HE/28 TE
EL5.SA1.42.1 grün RAL DESIGN 1107070 244 x 185 x 161 3 HE/42 TE
EL5.SA1.56.1 grün RAL DESIGN 1107070 315 x 185 x 161 3 HE/56 TE
EL5.SA1.70.1 grün RAL DESIGN 1107070 386 x 185 x 161 3 HE/70 TE
EL5.SA1.84.1 grün RAL DESIGN 1107070 457 x 185 x 161 3 HE/84 TE
EL5.SA1.28.2 grau RAL DESIGN 5500 172 x 185 x 161 3 HE/28 TE
EL5.SA1.42.2 grau RAL DESIGN 5500 244 x 185 x 161 3 HE/42 TE
EL5.SA1.56.2 grau RAL DESIGN 5500 315 x 185 x 161 3 HE/56 TE
EL5.SA1.70.2 grau RAL DESIGN 5500 386 x 185 x 161 3 HE/70 TE
EL5.SA1.84.2 grau RAL DESIGN 5500 457 x 185 x 161 3 HE/84 TE
Standalone-Gehäuse mit Bautiefe 2 = 360 mm
EL5.SA2.28.1 grün RAL DESIGN 1107070 172 x 360 x 161 3 HE/28 TE
EL5.SA2.42.1 grün RAL DESIGN 1107070 244 x 360 x 161 3 HE/42 TE
EL5.SA2.56.1 grün RAL DESIGN 1107070 315 x 360 x 161 3 HE/56 TE
EL5.SA2.70.1 grün RAL DESIGN 1107070 386 x 360 x 161 3 HE/70 TE
EL5.SA2.84.1 grün RAL DESIGN 1107070 457 x 360 x 161 3 HE/84 TE
EL5.SA2.28.2 grau RAL DESIGN 5500 172 x 360 x 161 3 HE/28 TE
EL5.SA2.42.2 grau RAL DESIGN 5500 244 x 360 x 161 3 HE/42 TE
EL5.SA2.56.2 grau RAL DESIGN 5500 315 x 360 x 161 3 HE/56 TE
EL5.SA2.70.2 grau RAL DESIGN 5500 386 x 360 x 161 3 HE/70 TE
EL5.SA2.84.2 grau RAL DESIGN 5500 457 x 360 x 161 3 HE/84 TE



Geräte

Bestell-Nummer Geräte-Funktionen
EL5.32 Präzisions-Regelnetzgerät 0...30 V/0...2 A
EL5.33 Präzisions-Regelnetzgerät 0...30 V/0...3 A
EL5.35 Präzisions-Regelnetzgerät 0...30 V/0...5 A
EL5.31* Präzisions-Regelnetzgerät 0...30 V/0...10 A
EL5.62 Präzisions-Regelnetzgerät 0...60 V/0...2 A
EL5.63 Präzisions-Regelnetzgerät 0...60 V/0...3 A
EL5.65* Präzisions-Regelnetzgerät 0...60 V/0...5  A
EL5.61* Präzisions-Regelnetzgerät 0...60 V/0...10 A
EL5.32A Leistungs-Arbiträr-Generator (A) inkl. Regelnetzgerät 0...30 V/0...2 A
EL5.33A Leistungs-Arbiträr-Generator (A) inkl. Regelnetzgerät 0...30 V/0...3 A
EL5.35A Leistungs-Arbiträr-Generator (A) inkl. Regelnetzgerät 0...30 V/0...5 A
EL5.31A* Leistungs-Arbiträr-Generator (A) inkl. Regelnetzgerät 0...30 V/0...10 A
EL5.62A Leistungs-Arbiträr-Generator (A) inkl. Regelnetzgerät 0...60 V/0...2 A
EL5.63A Leistungs-Arbiträr-Generator (A) inkl. Regelnetzgerät 0...60 V/0...3 A
EL5.65A* Leistungs-Arbiträr-Generator (A) inkl. Regelnetzgerät 0...60 V/0...5 A
EL5.61A* Leistungs-Arbiträr-Generator (A) inkl. Regelnetzgerät 0...60 V/0...10 A
EL5.C Komfortausstattung für Doppel-Regelnetzgeräte und Doppel-Leistungs-Arbiträr-Generatoren, beinhaltet: Seriell-/Parallel-Funktion, Master-/Slave-Funktion, Ratio-Funktion, Tracking-Funktion
EL5.D Präzisions-Digital-Multimeter (D)
EL5.DUI Zusatzausstattung Digitalmultimeter: Gleichzeitige Erfassung von Strom u. Spannung (AC/DC)
EL5.P Leistungs- und Energie-Messgerät inkl. Digitalmultimeter
EL5.F Funktions-Generator mit 2 Signalquellen und Zähler (F)
EL5.F1G Zusatzausstattung Funktions-Generator: Erweiterung des Eingangs von 150 MHz auf 1,5 GHz
EL5.S Schneller Arbiträr-Signal-Generator (S) inkl. Funktions-Generator

* Geräte mit erhöhter Bautiefe.



Weitere Optionen

Bestell-Nummer Geräte-Funktionen
EL5.Z Zusätzliches Anschlussfeld, 3 HE/14 TE inkl. Buchsen-Beleuchtung für Digital-Multimeter, Leistungsmesser und Funktions-Generatoren
EL5.TW Twin-Bedienmodus für gleichzeitige, unabhängige Bedienung mehrerer Geräte durch 2 Nutzer
ELC.2.9.SAI1 Indikationslicht für Standalone-Gehäuse in Oberseite
  • Eigenständiges Netzteil, eingebaut im Standalone-Gehäuse.
  • 1 Lichtband über die gesamte Breite des Standalone-Gehäuses, wahlweise in Oberseite oder in Frontseite eingelassen.
  • 1 High-Power-RGB-LED, unsichtbar im Tischgehäuse integriert und verdrahtet auf die digitalen Ausgänge von elneos five (blau = unterhalb der Limits, grün = innerhalb der Limits, rot = oberhalb der Limits).
ELC.2.9.SAI2 Indikationslicht für Standalone-Gehäuse in Frontseite
Bestell-Nummer Fernsteuerungs-Möglichkeiten (Remote Control)
EL5.W Webserver - Industie 4.0: Komfortabler Aufruf der Geräteoberflächen mittels Browser
EL5.LT LabVIEW-Gerätetreiber für elneos five Gerätepalette
HPE1.200 Gerätefernsteuer-Software highlink Power elneos für elneos five. Mit diesem Softwarepaket können alle Funktionen der Geräteserie elneos five ferngesteuert werden. (Programm als .EXE)
HP1.100 Raum-/Gerätesteuersoftware highlink Power** Studentpackage 12er Lizenz. Neben den Gerätefunktionen von elneos five werden alle Raumfunktionen webbasierend gesteuert!
HP1.101 Raum-/Gerätesteuersoftware highlink Power** Trainerpackage 1er Lizenz. Neben den Gerätefunktionen von elneos five werden alle Raumfunktionen webbasierend gesteuert!
HP1.102 Raum-/Gerätesteuersoftware highlink Power** Industriepackage 1er Lizenz. Neben den Gerätefunktionen von elneos five werden alle Raumfunktionen webbasierend gesteuert!

** Webbasierend-Industrie 4.0.
