ME-4000 FoXX Serie und ME-6000 Serie

Multifunktions-Messkarten: ME-Jekyll ME-4610 und ME-FoXX ME-46xx im Vergleich

So einfach kann Investitionsschutz sein: Die hoch-präzisen 16 bit Multifunktions-Messkarten ME-Jekyll ME-4610 und ME-FoXX ME-46xx sind aufwärts-kompatibel. Gleiche Steckerbelegung, Software und Funktionen - für Upgrades ohne wenn und aber!

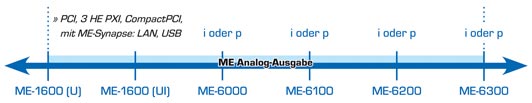

Analog-Ausgabe-Karten mit dem gewissen Extra: ME-1600, ME-6000

Die ME-6x00 Familie von Meilhaus Electronic ist eine der wenigen Analog-Ausgabe-Karten mit vollständiger Opto-Isolation. Diese Opto-Isolation bedeutet bei den Modellen "i" eine galvanische Trennung zwischen den Kanälen und dem PC mit Bezug zu einer gemeinsamen Masse. Bei den Modellen "p" hat jeder Kanal sogar seine eigene Masse. Dadurch: Komplette, galvanische Isolation von Kanal zu Kanal und vom PC. Für absolute Betriebssicherheit auch in Umgebungen mit vielen Störungen und bei Potential-Unterschieden zwischen Messort und PC. Als weiteres Highlight bieten die ME-6x00 Karten hoch-präzise 16 bit Wandlung.

Die ME-1600 ist eine solide Standard-Analog-Ausgabekarte mit 12 bit Auflösung. Ihre Besonderheit: Ein Modell mit Spannungsausgängen und Stromausgängen auf einer Karte - als PCI oder PXI/CompactPCI und mit ME-Synapse auch für Ethernet/LAN und USB.

Übersicht

Analog-Eingänge, Analog-Ausgänge

Modell

16 bit/max. 300 kHz Analog-Eingänge (PC-abhängig)

16 bit/500 kHz (FIFO bzw. systemabhängig) Analog-Ausgänge
Kanäle1)
Isol.
ExATrig.2)
Kanäle
Isol.
FIFO
ME-Jekyll ME-4610 16 - - - - - - -
ME-LittleFoXX ME-4650 16 - - - - - - -

ME-RedFoXX

ME-4660 16 - - - - 2 (Spannung) - -
ME-4660s 16 - 8 - - 2 (Spannung) - -
ME-4660i 16 - - ja - 2 (Spannung) ja -
ME-4660is 16 - 8 ja - 2 (Spannung) ja -
ME-SlyFoXX ME-4670 32 16 - - ja 4 (Spannung) - -
ME-4670s 32 16 8 - ja 4 (Spannung) - -
ME-4670i 32 16 - ja ja 4 (Spannung) ja -
ME-4670is 32 16 8 ja ja 4 (Spannung) ja -
ME-4670f 32 16 - - ja 4 (Spannung) - -
ME-SylverFoXX ME-4680 32 16 - - ja 4 (Spannung) - ja
ME-4680s 32 16 8 - ja 4 (Spannung) - ja
ME-4680i 32 16 - ja ja 4 (Spannung) ja ja
ME-4680is 32 16 8 ja ja 4 (Spannung) ja ja
Modell

16 bit/max. 300 kHz Analog-Eingänge (PC-abhängig)

16 bit/500 kHz (FIFO bzw. systemabhängig) Analog-Ausgänge
Kanäle1)
Isol.
ExATrig.2)
Kanäle3)
Isol.4)
FIFO
ME-6000 ME-6000i/4 - - - - - 4 (Spannung) CGND -
ME-6000i/8 - - - - - 8 (Spannung) CGND -
ME-6000i/16 - - - - - 16 (Spannung) CGND -
ME-6000p/4 - - - - - 4 (Spannung) potenzialfrei -
ME-6000p/8 - - - - - 8 (Spannung) potenzialfrei -
ME-6000p/16 - - - - - 16 (Spannung) potenzialfrei -
ME-6100 ME-6100i/4 - - - - - 4 (Spannung) CGND Kan. 1 - 4
ME-6100i/8 - - - - - 8 (Spannung) CGND Kan. 1 - 4
ME-6100i/16 - - - - - 16 (Spannung) CGND Kan. 1 - 4
ME-6100p/4 - - - - - 4 (Spannung) potenzialfrei Kan. 1 - 4
ME-6100p/8 - - - - - 8 (Spannung) potenzialfrei Kan. 1 - 4
ME-6100p/16 - - - - - 16 (Spannung) potenzialfrei Kan. 1 - 4
ME-6200 ME-6200i/5I - - - - - 4 + 1 (Spannung) CGND -
ME-6200i/5E - - - - - 4 + 1 (Spannung) CGND -
ME-6200i/9Ii - - - - - 8 + 1 (Spannung) CGND -
ME-6200i/9E - - - - - 8 + 1 (Spannung) CGND -
ME-6200i/5I - - - - - 4 + 1 (Spannung) CGND -
ME-6200p/5E - - - - - 4 + 1 (Spannung) potenzialfrei -
ME-6200p/9I - - - - - 8 + 1 (Spannung) potenzialfrei -
ME-6200p/9E - - - - - 8 + 1 (Spannung) potenzialfrei -
ME-6300 ME-6300i/5I - - - - - 4 + 1 (Spannung) CGND Kan. 1 - 4
ME-6300i/5E - - - - - 4 + 1 (Spannung) CGND Kan. 1 - 4
ME-6300i/9I - - - - - 8 + 1 (Spannung) CGND Kan. 1 - 4
ME-6300i/9E - - - - - 8 + 1 (Spannung) CGND Kan. 1 - 4
ME-6300p/5I - - - - - 4 + 1 (Spannung) potenzialfrei Kan. 1 - 4
ME-6300p/5E - - - - - 4 + 1 (Spannung) potenzialfrei Kan. 1 - 4
ME-6300p/9I - - - - - 8 + 1 (Spannung) potenzialfrei Kan. 1 - 4
ME-6300p/9E - - - - - 8 + 1 (Spannung) potenzialfrei Kan. 1 - 4
Modell

16 bit/max. 300 kHz Analog-Eingänge (PC-abhängig)

12 bit (Rate systemabhängig) Analog-Ausgänge
Kanäle1)
Isol.
ExATrig.2)
Kanäle5)
Isol.
FIFO
ME-1600 ME-1600/4U - - - - - 4 (Spannung) - -
ME-1600/8U - - - - - 8 (Spannung) - -
ME-1600/12U - - - - - 12 (Spannung) - -
ME-1600/16U - - - - - 16 (Spannung) - -
ME-1600/8U8I - - - - - 8 Spannung (auch als Strom-Ausgänge) - -
ME-1600/16U8I - - - - - 16 Spannung (davon 8 auch als Strom-Ausgänge) - -

Digital-Eingänge/Ausgänge, Zähler und Bus-Plattform

Modell
Digital-I/O6)
16 bit Zähler
Bus-Plattform
Kanäle
Isol.
Anzahl
Isol.
ME-Jekyll ME-4610 32 - 3 - PCI
ME-LittleFoXX ME-4650 32 - - - PCI, PCI-Express, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-RedFoXX ME-4660 32 - 3 - PCI, PCI-Express, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-4660s 32 - 3 - PCI, PCI-Express, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-4660i 32 davon 16 3 ja PCI, PCI-Express, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-4660is 32 davon 16 3 ja PCI, PCI-Express, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-SlyFoXX ME-4670 32 - 3 - PCI, PCI-Express, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-4670s 32 - 3 - PCI, PCI-Express, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-4670i 32 davon 16 3 ja PCI, PCI-Express, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-4670is 32 davon 16 3 ja PCI, PCI-Express, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-4670f 167) - 3 - PCI, PCI-Express, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-SylverFoXX ME-4680 32 - 3 - PCI, PCI-Express, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-4680s 32 - 3 - PCI, PCI-Express, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-4680i 32 davon 16 3 ja PCI, PCI-Express, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-4680is 32 davon 16 3 ja PCI, PCI-Express, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
Modell
Digital-I/O
16 bit Zähler
Bus-Plattform
Kanäle
Isol.
Anzahl
Isol.
ME-6000 ME-6000i/4 16 - - - PCI, (PXI/CompactPCI)
ME-6000i/8 16 - - - PCI, (PXI/CompactPCI)
ME-6000i/16 16 - - - PC,I (PXI/CompactPCI)
ME-6000p/4 16 - - - PCI, (PXI/CompactPCI)
ME-6000p/8 16 - - - PCI, (PXI/CompactPCI)
ME-6000p/16 16 - - - PCI, (PXI/CompactPCI)
ME-6100 ME-6100i/4 16 - - - PCI, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-6100i/8 16 - - - PCI, (PXI/CompactPCI)
ME-6100i/16 16 - - - PCI, (PXI/CompactPCI)
ME-6100p/4 16 - - - PCI, (PXI/CompactPCI)
ME-6100p/8 16 - - - PCI, (PXI/CompactPCI)
ME-6100p/16 16 - - - PCI, (PXI/CompactPCI)
ME-6200 ME-6200i/5I 16 - - - PCI, (PXI/CompactPCI)
ME-6200i/5E 16 - - - PCI, (PXI/CompactPCI)
ME-6200i/9Ii 16 - - - PCI, (PXI/CompactPCI)
ME-6200i/9E 16 - - - PCI, (PXI/CompactPCI)
ME-6200i/5I 16 - - - PCI, (PXI/CompactPCI)
ME-6200p/5E 16 - - - PCI, (PXI/CompactPCI)
ME-6200p/9I 16 - - - PCI, (PXI/CompactPCI)
ME-6200p/9E 16 - - - PCI, (PXI/CompactPCI)
ME-6300 ME-6300i/5I 16 - - - PCI, (PXI/CompactPCI)
ME-6300i/5E 16 - - - PCI, (PXI/CompactPCI)
ME-6300i/9I 16 - - - PCI, (PXI/CompactPCI)
ME-6300i/9E 16 - - - PCI, (PXI/CompactPCI)
ME-6300p/5I 16 - - - PCI, (PXI/CompactPCI)
ME-6300p/5E 16 - - - PCI, (PXI/CompactPCI)
ME-6300p/9I 16 - - - PCI, (PXI/CompactPCI)
ME-6300p/9E 16 - - - PCI, (PXI/CompactPCI)
Modell
Digital-I/O
16 bit Zähler
Bus-Plattform
Kanäle
Isol.
Anzahl
Isol.
ME-1600 ME-1600/4U - - - - PCI, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-1600/8U - - - - PCI, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-1600/12U - - - - PCI, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-1600/16U - - - - PCI, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-1600/8U8I - - - - PCI, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express
ME-1600/16U8I - - - - PCI, PXI/CompactPCI, mit ME-Synapse: USB, LAN, PCI-Express

Die Blau hinterlegten Modelle sind Standard-Produkte. Die anderen Varianten bauen wir ab größeren Stückzahlen für Sie.

  1. Angegeben sind: a) Anzahl der single-ended Eingänge. b) Anzahl der differentiellen Eingänge (per Software wählbar, ob single-ended oder differentiell). c) Anzahl der single-ended Eingänge mit Sample&Hold/simultaner Abtastung (per Software aktivierbar, Rest: Konventionelle single-ended Eingänge).
  2. Zusätzlich zum externen Digital-Trigger (steigende, fallende, beide Flanken): Externer Analog-Trigger (steigende, fallende, beide Flanken).
  3. ME-6200 und ME-6300: Option "E" für externe Versorgung (sonst "I" Versorgung intern/vom PC).
    Kanäle 1 - 4 bzw. 1 - 8 Standard-Spannungs-Ausgabe-Kanäle ±10 V. Kanal 5 bzw. Kanal 9 Hochspannungs-Ausgabe-Kanal 0...+50 V.
  4. "i": Opto-Isolation mit gemeinsamer Masse (Common Ground/CGND). "p": Potentialfreie Opto-Isolation aller Kanäle mit separaten Massen
  5. Bereiche U/Spannung: 0...10 V, ±10 V, Strom/I: 0...20 mA, 4...20 mA
  6. Alle Digital-Ports sind 8 bit breit. ME-4600: Auf den Modellen ohne "i": Alle mit TTL-Pegel, port-weise als Ein- oder Ausgänge konfigurierbar. Auf den Modellen "i": 2x 8 bit Ports mit Opto-Isolation (je ein fester 8 bit Ein- und Ausgangs-Port) und 2x 8 bit Ports nicht-isoliert/TTL (Konfiguration port-weise als Ein-/Ausgänge).
  7. Bei dieser Variante sind zwei der vier 8 bit TTL-Ports (Port C/D, Stiftstecker/ Zusatz-Slotblech ME AK-D25F/S) ersetzt durch:
    Frequenzzähler: 4 unabhängige TTL-Eingänge zur Messung von Frequenz und Tastverhältnis bei periodischen Rechtecksignalen (max. 8,25 MHz).
    Impulsgenerator: 4 unabhängige TTL-Ausgänge zur Ausgabe eines periodischen Rechtecksignals bis 8,25 MHz mit variablem Tastverhältnis.
