Red Pitaya Produkt-Spektrum - SoC-basierte HF-Mess- und Test-Plattform

Red Pitaya Produktserie

Vorteile

  • SoC-basierte T&M-Module in kompakter Größe für HF-Anwendungen.
  • Ideal für Embedded, Industrie, Ausbildung, Hobby und vieles mehr.
  • Programmierbare, multifunktionale Open-Source-Plattform.

Das "Schweizer Taschenmesser für Ingenieure

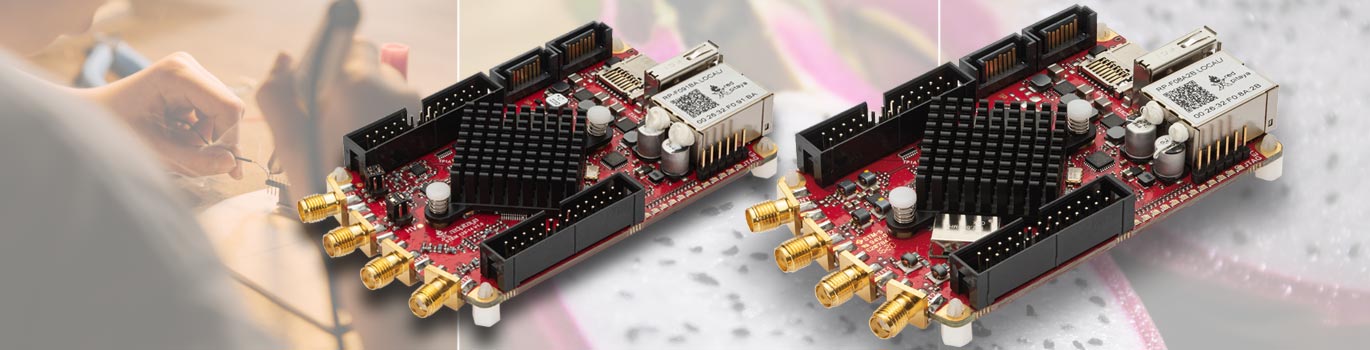

Die Red Pitaya Serie sind kompakte Platinen in kompakter Größe. Ihre Technologie basiert auf einem System-on-a-Chip (SoC) mit CPU und FPGA. Dadurch sind sie multifunktional und können per Programmierung für verschiedene Mess- und Test-Funktionen im HF-Bereich eingesetzt werden. So sind zum Beispiel ▸Apps verfügbar für die Verwendung als Oszilloskop, Signal-Generator, Logik-, Bode-, Spektrum-, Vektor-Netzwerk-Analysator (VNA) und vieles mehr. Red Pitaya ist eine Open-Source-Plattform, so dass auch eine eigene Programmierung möglich ist. Die Module sind mit umfangreichen I/O-Kanälen und Schnittstellen ausgestattet, darunter LAN/Ethernet und WLAN/Wi-Fi. Die Serie umfasst die folgenden Basis-Modelle, die vor allem auch in verschiedenen Kits erhältlich sind:

Red Pitaya Modell-Varianten - Übersicht

Modell ▸STEMlab 125-14 ▸STEMlab 125-14-4 input ▸SIGNALlab 250-12 ▸SDRlab 122-16
Prozessor Dual-Core ARM Cortex-A9 MPCore Dual-Core ARM Cortex-A9 Dual-Core ARM Cortex-A9 MPCore Dual-Core ARM Cortex-A9 MPCore
FPGA Xilinx Zynq 7010 Xilinx Zync7020 SoC Xilinx Zynq 7020 Xilinx Zynq 7020
RAM 512 MB (4 Gb) 512 MB (4 Gb) 1 GB (8 Gb) 512 MB (4 Gb)
System-Speicher Micro-SD bis 32 GB Micro-SD bis 32 GB Micro-SD bis 32 GB Micro-SD bis 32 GB
Schnittstellen Ethernet 1 Gbit
USB 2.0
Wi-Fi mit Wi-Fi-Dongle
Ethernet 1 Gbit
USB 2.0
Wi-Fi mit Wi-Fi-Dongle
Ethernet 1 Gbit
2x USB 2.0
Wi-Fi mit Wi-Fi-Dongle
Ethernet 1 Gbit
USB 2.0
Wi-Fi mit Wi-Fi-Dongle
HF-Eingänge
Kanäle 2 4 2 2
Sample-Rate 125 MS/s 125 MS/s 250 MS/s 122,88 MS/s
Wandler-Auflösung 14 bit 14 bit 12 bit 16 bit
Spannungsbereich Vollausschlag ±1 V/±20 V ±1 V/±20 V ±1 V/±20 V1) 0,5 VSS/-2 dBm
Eingangskopplung DC DC AC/DC1) AC
Bandbreite DC...60 MHz DC...60 MHz DC...60 MHz 300 kHz...550 MHz
Eingangsimpedanz 1 MΩ 1 MΩ 1 MΩ 50 Ω
HF-Ausgänge
Kanäle 2 - 2 2
Sample-Rate 125 MS/s - 250 MS/s 122.8 MS/s
Wandler-Auflösung 14 bit - 14 bit 14 bit
Spannungsbereich Vollausschlag ±1 V - ±1 V/±5 V (in 50 Ω Last); ±2 V/±10 V (Hi-Z Last)1) ±0,5 V/+4 dBm
Last-Impedanz 50 Ω - 50 Ω 50 Ω
Kurzschluss-Schutz Ja - Ja - (HF Transformator und AC-gekoppelt)
Typische Ansteigs-/Abfall-Zeit 2 V/10 ns - 10 V/17 ns -
Bandbreite DC...50 MHz - DC...60 MHz 300 kHz...60 MHz
Erweiterungs-Anschluss
Digital-I/Os 16 20 16 16
Analog-Eingänge 4 Kanäle, 0...3,5 V, 12 bit, 100 kS/s 4 Kanäle, 0...3,5 V, 12 bit, 100 kS/s 4 Kanäle, 0...3,5 V, 12 bit, 100 kS/s 4 Kanäle, 0...3,5 V, 12 bit, 100 kS/s
Analog-Ausgänge 4 Kanäle, 0...1,8 V, 12 bit 4 Kanäle, 0...1,8 V, 12 bit 4 Kanäle, 0...1,8 V, 12 bit 4 Kanäle, 0...1,8 V, 12 bit
Kommunikations-Schnittstellen I2C, UART, SPI I2C, UART, SPI I2C, UART, SPI I2C, UART, SPI
Verfügbare Spannungen +5 V, +3,3 V, -4 V +5 V, +3,3 V, -4 V +5 V, +3,3 V, -4 V +5 V, +3,3 V, -4 V
Synchronisation Trigger-Eingang über Erweiterungs-Anschluss; Daisy-Chain-Anschluss über SATA-Anschluss Trigger-Eingang über Erweiterungs-Anschluss; Daisy-Chain-Anschluss über SATA-Anschluss Trigger-Eingang über BNC-Anschluss; Daisy-Chain-Anschluss über SATA-Anschluss; Referenz-Takt-Eingang über BNC Trigger-Eingang über Erweiterungs-Anschluss; Daisy-Chain-Anschluss über SATA-Anschluss

1) per Software wählbar.


App-Übersicht

Hinweis: Die ▸Software-Apps sind kostenfrei. Für den Einsatz der Red Pitaya Module sind je nach App zusätzliche Hardware-Optionen (Logik-Analysator, LCR-Meter, VNA) erforderlich. Diese sind als optionales Zubehör erhältlich. Nicht alle Apps und Zubehör-Optionen sind mit allen Red Pitaya-Modellen kombinierbar.

Funktionale Apps

App Beschreibung
Oscilloscope and Signal-Generator Diese App verwandelt Ihr Red Pitaya-Board in ein 2-Kanal-Oszilloskop und einen 2-Kanal-Signal-Generator
Spectrum Analyzer Diese App verwandelt Ihr Red Pitaya-Board in einen 2-Kanal-DFT-Spektrum-Analysator
Bode Analyzer Diese App verwandelt Ihr Red Pitaya-Board in einen kostengünstigen Bode-/Frequenzgang-Analysator
Logic Analyzer Diese App ermöglicht die Darstellung der binären Zustände von digitalen Signalen
LCR Meter Diese App verwandelt Ihr Red Pitaya-Board in ein erschwingliches LCR-Meter (Messen von L/Induktivität, C/Kapazität und R/Widerstand)
Vector Network Analyzer Der Vector Network Analyzer (VNA) ist eine hervorragende Lösung zum Testen und Optimieren der Leistung von Antennen, HF-Schaltern und vielem mehr

Fernsteuerung

Red Pitaya-Karten können über LAN/Ethernet oder drahtlose Schnittstellen/Wi-Fi mit MATLAB, LabVIEW, Scilab oder Python über die SCPI-Befehlsliste (Standard Commands for Programmable Instrumentation) von Red Pitaya ferngesteuert werden. Die SCPI-Schnittstelle/Umgebung wird üblicherweise zur Steuerung von T&M-Instrumenten für Entwicklungs-, Forschungs- oder Testautomatisierungszwecke verwendet.

Software Description
MATLAB Steuern Sie Ihr Red Pitaya mit MATLAB - der Software-Umgebung für Ingenieure und Wissenschaftler. Die perfekte Kombination zur Beschleunigung von Forschung, Prototyping und Tests
LabVIEW Steuern Sie Ihren Red Pitaya mit LabVIEW - der Software für die schnelle Entwicklung technischen Anwendungen, die Prüfungen, Messungen oder Steuerungen erfordern
Python Steuern Sie Ihr Red Pitaya mit Python - der Skriptsprache für die schnelle Entwicklung von technischen Anwendungen zum Prüfen, Messen, Steuern und Regeln sowie zur Signalverarbeitung

Programmierung

Für Anwender, die ihre eigenen Apps programmieren möchten, stellt Red Pitaya C- und Python-APIs zur Verfügung, die einen sehr einfachen Zugang zu allen RP-Funktionen ermöglichen. Fortgeschrittene Benutzer können auch ihre eigene FPGA-Logik erstellen und ausführen.

Programmier-Umgebung Beschreibung
C API Eine Liste von eingebauten C-Code-Funktionen (APIs) bietet volle Kontrolle über das Red Pitaya Board (Signalerzeugung und -erfassung, digitale I/O-Steuerung, Kommunikation: I2C, SPI, UART, und andere)
Jupyter-Notebook/Python Jupyter-Notebook ermöglicht die Ausführung von Python-Code und die Steuerung der Red Pitaya-Hardwarefunktionen, die Visualisierung von Daten und das Hinzufügen von erklärendem Text oder das Schreiben interaktiver Dokumente direkt über den WEB-Browser Jupyter-Notebook Python Editor
FPGA Red Pitaya FPGA Code-Beispiele beinhalten die komplette Steuerlogik über die Signalerfassung und -erzeugung und mehr mit allen Image-Build-Anweisungen und Register-Map-Dokumentation. Der Code ist kostenlos und auf Github verfügbar
