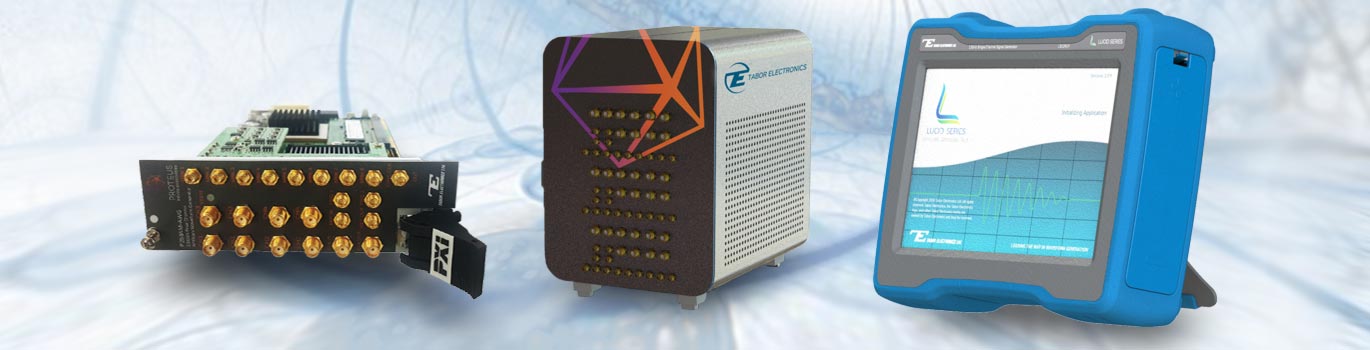

Tabor Electronics Produkt-Spektrum

Tabor Electronics HF-Signal-Quellen

Highend-HF-Signalquellen/HF-Generatoren

Modell-Übersicht Proteus-Serie


Modell P1282B
P1282D
P1282M
P1284B
P1284D
P1284M
P1288B
P1288D
P12812B
P12812D
P2582B
P2582D
P2582M
P2584B
P2584D
P2584M
P2588B
P2588D
P25812B
P25812D
P9082B
P9082D
P9082M
P9084B
P9084D
P9086B
P9086D
Kanäle 2 4 8 12 2 4 8 12 2 4 6
Max. Sample-Rate 1,25 GS/s 2,5 GS/s 9 GS/s
Auflösung 16 bit1)
Speicher 1 GS, bis 4 GS 2 GS, bis 4 GS 2 GS, bis 8 GS 4 GS, bis 16 GS
Bandbreite 2,5 GHz2/1,25 GHz3 5 GHz2)/2,5 GHz3) 9 GHz2)/4,5 GHz3)
Marker 4 4 8 12 8 8 16 24 8 16 24
Schnittstellen Serie B (Desktop/Stand-alone) und Series D (Desktop/modular):1x frontseitig USB-Host (Typ A), 2x rückseitig USB-Host (Typ A), Option TBolt: 1x rückseitig Thunderbolt 3 USB (Typ C), 1x (oder optional 2x) RG45 Ethernet/LAN 1000/100/10 BASE-T, 1x oder 2x optional SFP+ 10G optisch, Option GPIB: 1x GPIB/IEEE488.2
Serie M (PXIe): PXIe (PXI Express Gen.3 x8 Lanes), 12 HP PXIe (3 Slots)
Display Nur Serie B (Desktop/Stand-alone): 9"/22,9 cm Touch-Screen-LCD
Anschlüsse SMA, SMP

1) Abhängig vom Sampling-Modus.
2) Direct-Output Option.
3) DC-Output Option.


Modell-Übersicht Lucid-Serie


Modell LS3081B
LS3081D
LS3081P
LS3081R
LS3082B
LS3082R
LS3084B
LS3084R
LS30816R LS6081B
LS6081D
LS6081P
LS6081R
LS6082B
LS6082R
LS6084B
LS6084R
LS60816R LS1291B
LS1291D
LS1291P
LS1291R
LS1292B
LS1292R
LS1294B
LS1294R
LS12916R
Kanäle 1 2 4 16 1 2 4 16 1 2 4 16
Frequenzbereich 100 kHz...3 GHz 100 kHz...6 GHz 100 kHz...12 GHz
Auflösung 0,001 Hz
Schaltgeschwindigkeit 500 µs (Standard), 100 µs (schnell, Option für Serie B, D)
Phasenrauschen Bis zu 1,5 GHz: -136 dBc/Hz typ., -132 dBc/Hz max.
1,5...3 GHz: -130 dBc/Hz typ., -125  dBc/Hz max.
3...6 GHz: -124 dBc/Hz typ., -120 dBc/Hz max.
6...12 GHz: -118 dBc/Hz typ., -114 dBc/Hz max.
Modulation FM, Phasen-Modulation, AM, optional Puls-Modulation
Bauform, Schnittstellen Serie B (Benchtop): 3x USB Host (Typ A), USB 1x Device (Typ B), Ethernet/LAN 1000/100/10 BASE-T; 32 GB SD Speicher-Karte
Serie D (Desktop/Modular): Micro-USB, SPI
Serie P (Portabel/Handheld): 2x USB Host (Typ A), 1x USB Device (Typ C), 1x USB Device (Typ B); optional SD Speicher-Karte
Serie R (Rack-Einbau-Modul): 1x USB Host (Typ A), 1x USB Device (Typ B), Ethernet/LAN 1000/100/10 BASE-T; 32 GB SD Speicher-Karte
Steckverbinder SMA; Referenz-Ausgang: BNC
