Vorteile der Si124 akustischen Bildgebungskamera

  • Akustisches Bildgebungssystem erkennt Lecks in Druckluftsystemen, Teilentladungsprobleme in elektrischen Hochspannungsanlagen.
  • 124 Mikrofone. Frequenzbereich hörbar bis Ultraschall; Bandbreite 2 bis 65 kHz.
  • FLIR Acoustic Camera Viewer Cloud-Service zum Speichern der Bilder.

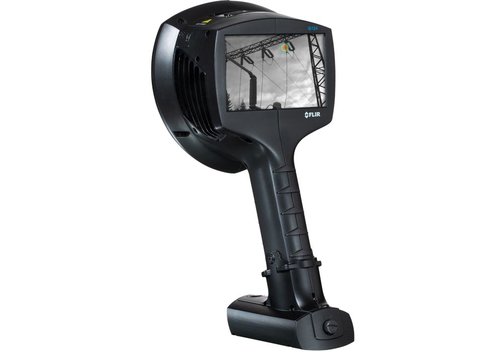

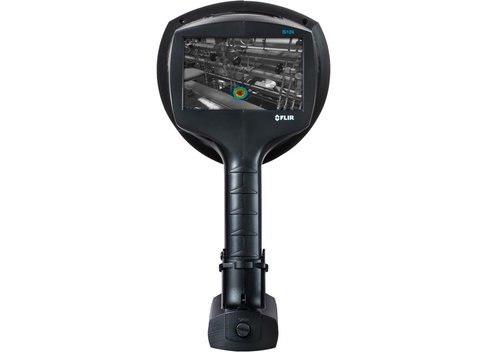

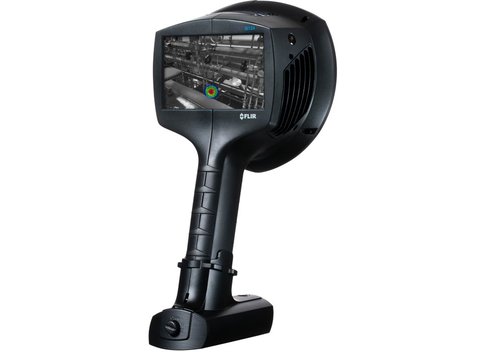

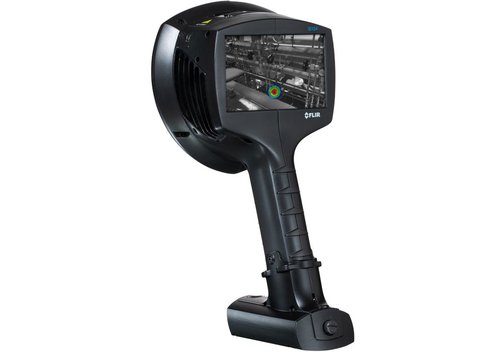

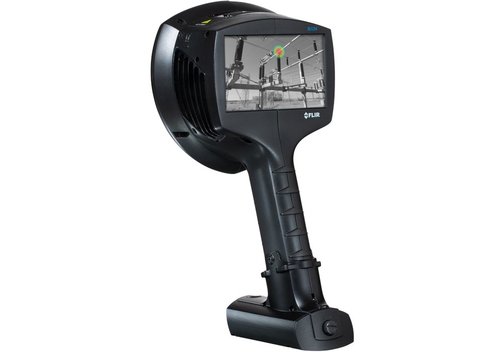

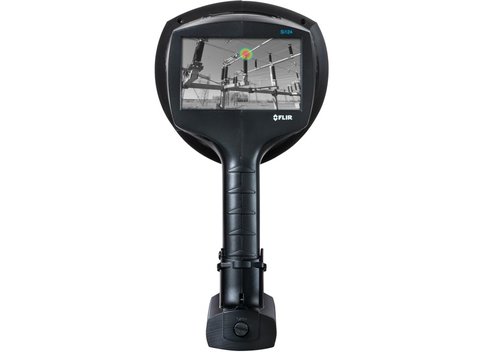

FLIR Si124 industrielle Akustikkamera/Schallkamera

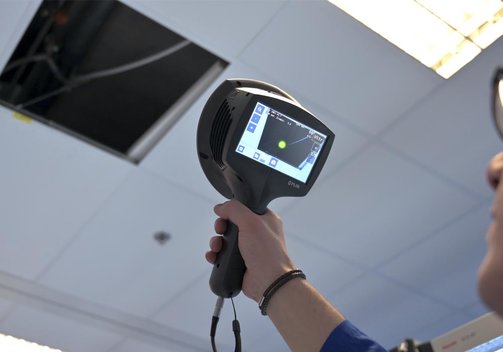

Mit der industrielle Akustikkamera Si124 bietet FLIR ein einzigartiges, intelligentes und benutzerfreundliches akustisches Bildgebungssystem. Die FLIR Si124 macht es einfach, Lecks in Druckluftsystemen sichtbar zu machen und Teilentladungsprobleme in elektrischen Hochspannungsanlagen darzustellen. Dabei ist die Kamera so leicht, dass sie mühelos mit einer Hand gehalten und bedient werden kann. Die FLIR Si124 ist mit 124 Mikrofonen ausgestattet und erfasst einen Frequenzbereich, der hörbare Töne und Ultraschall mit einer Bandbreite 2 bis 65 kHz abdeckt. Typische Hintergrundgeräusche in Industrieumgebungen werden dabei "ausgeblendet" und präzise akustische Bilder erzeugt. Diese werden in Echtzeit über ein "Realbild" der Digitalkamera gelegt. Der Ursprung des Tons lässt sich so präzise lokalisieren und Probleme einstufen.

  • Industrielle Akustikkamera.

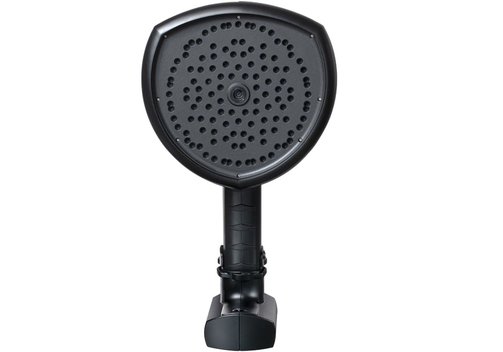

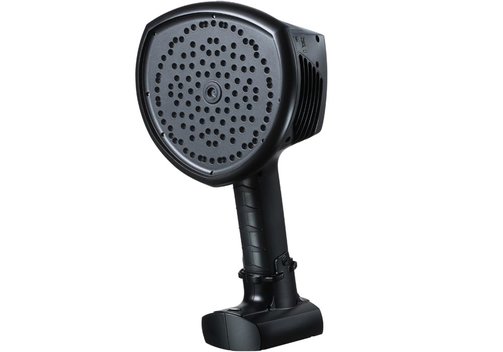

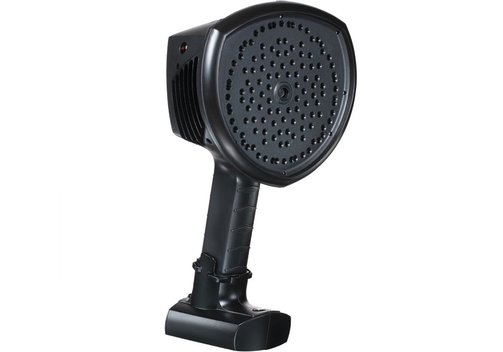

  • 124 Mikrofonen.
  • Erfasst hörbaren bis Ultraschall-Bereich; Bandbreite 2 bis 65 kHz.

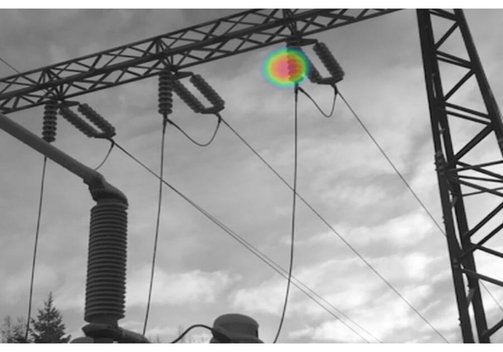

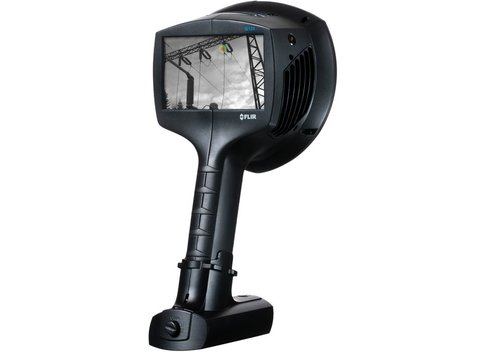

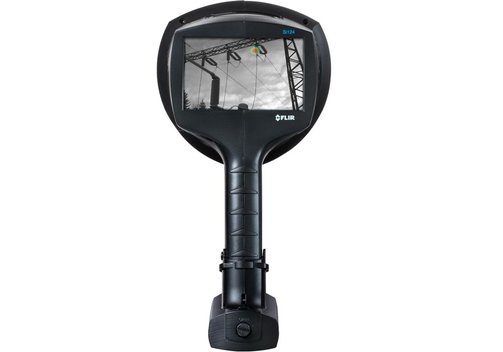

  • Zeigt Teil- und Koronaentladungen und minimiert dadurch Anlagendefekte.
  • Hilft beim Aufspüren von Lecks und dadurch Reduzieren von Stromverlusten und Optimieren der Anlagenleistung.
  • Lokalisieren von Lecks in lauten und sofortige Echtzeitanzeige der Leckrate (in l/min oder CFM) und des geschätzten jährlichen Energieverlustes.
  • Einfache einhändige Bedienung der leichten Kamera.
  • FLIR Acoustic Camera Viewer Cloud-Service speichert jedes aufgenommene Bild sofort automatisch in der Cloud (Daten hochladen, speichern und sichern, Berichte erstellen und eingehendere Analysen ausführen).
  • Berechnen Sie mit der Cloud-Analyse-Software sofort entscheidungskritische Daten; Einstufen des Teilentladungstyps (einschließlich Oberflächenentladung, Gleitentladung und Entladung in Luft).
  • Versorgung bei den Geräten Si124-2022 (T912182), Si124-PD-2022 (T912183) und Si124-LD-2022 (T912184): Integrierter Li-Ion-Akku, kabellose Modelle.

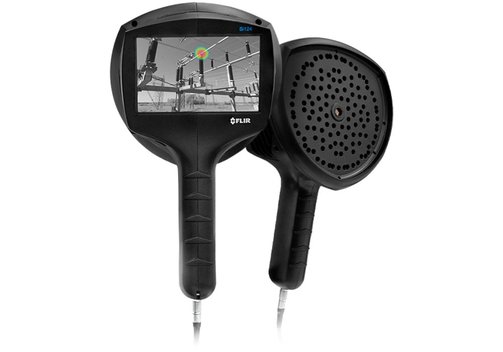

    Bei den Modellen der ersten Serie Si124 (T911970), Si124-PD (T912114), Si124-LD (T912113): Externer, mit dem Gerät per Kabel verbundener Akku.

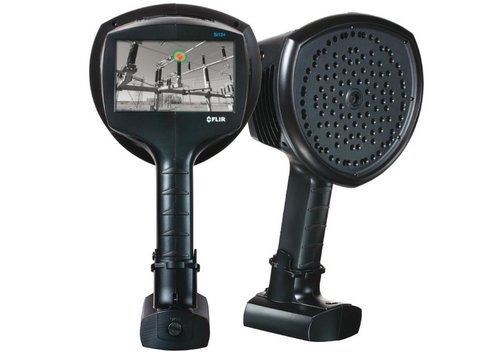

Modell-Übersicht - kabellose Modelle ab 1. Juli 2022

ModellFLIR Si124 (Version 2)FLIR Si124-PD (Version 2)FLIR Si124-LD (Version 2)
T912182T912183T912184
BeschreibungAkustikkamera zum Erkennen von Druckluftlecks und TeilentladungenAkustikkamera für Teilentladungen (Partial Discharge)Akustikkamera für Luftleckagen (Leakage Detection)
Akustikmessung124 rauscharme MEMS-Mikrofone, Echtzeit-Tonvisualisierung; Empfindlichkeit/Genauigkeit <-15 dB; Dynamikbereich >120 dB (frequenzabhängig)
Bandbreite2 bis 65 kHz, einstellbarer Bereich
Entfernung0,3...130 m
Kompressor/Vakuum LeckratenIn einer typischen Industrieumgebung: >0,032 l/min bei 3 bar aus 3 m Abstand; >0,05 l/min bei 3 bar aus 10 m Abstand; absolute Mindesterkennung in ruhiger Umgebung: 0,016 l/min bei 1,2 bar ab 0,3 m
EntladungstypeinstufungNegative Korona, positive und negative Korona, Gleitentladung, Oberflächen- oder Innenentladung; PRPD-Muster, das im FLIR Acoustic Camera Viewer Cloud-Service zur Verfügung gestellt wird
Anzeige5"/12,7 cm, 800x480, 24-bit-RGB, resistiver Touchscreen
BildrateVideobild 25 fps (Auflösung 800x480); akustische Bildrate 30 fps
Zoom2-facher Digitalzoom
SchnittstellenWLAN (2,4 GHz und 5 GHz IEEE 802.11.b/g/n/ac); Cloud-Anbindung FLIR Acoustic Camera Viewer Cloud-Service
SpeicherIntern 32 GB/1000 Schnappschüsse (typisch) auf nicht-entfernbarer SD-Karte; extern 8 GB/500 Schnappschüsse (typisch) auf USB-Massenspeicher, der mit dem Gerät geliefert wird
VersorgungLi-Ion-Akkupack (RRC 2040): 10,8 V, 3,35 Ah, 36,2 Wh; Nutzung: Bis 2,5 h (abhängig von den Umgebungsbedingungen); Ladezeit: 2 h; Ausgang max.: 12,6 V, 4 A; Anschluss für Ladegerät
UmgebungTemperatur -10...50°C (Betrieb, Lagerung), 0...90% rel. Luftfeuchtigkeit
Abmessungen (mm)315 x 170 x 160; 980 g; Akku: 85 x 59 x 22; 170 g

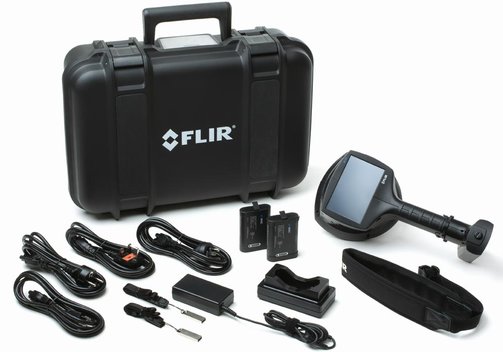

Lieferumfang: Kamera, Transportkoffer, Handschlaufe, Umhängegurt, USB-Speicherstick, Akku und Ladegerät, Lizenzkarte: FLIR Si-series Plugin für FLIR Thermal Studio, unbefristete Lizenz, gedrucktes Handbuch.

Modell-Übersicht - erste Modell-Serie

ModellFLIR Si124 (Version 1)FLIR Si124-PD (Version 1)FLIR Si124-LD (Version 1)
T911970T912114T912113
BeschreibungAkustikkamera zum Erkennen von Druckluftlecks und TeilentladungenAkustikkamera für Teilentladungen (Partial Discharge)Akustikkamera für Luftleckagen (Leakage Detection)
Akustikmessung124 rauscharme MEMS-Mikrofone, Echtzeit-Tonvisualisierung; Empfindlichkeit/Genauigkeit <-15 dB; Dynamikbereich >120 dB (frequenzabhängig)
Bandbreite2 bis 35 kHz, einstellbarer Bereich
Entfernung0,3...130 m
Kompressor/Vakuum LeckratenIn einer typischen Industrieumgebung: >0,032 l/min bei 3 bar aus 3 m Abstand; >0,05 l/min bei 3 bar aus 10 m Abstand; absolute Mindesterkennung in ruhiger Umgebung: 0,016 l/min bei 1,2 bar ab 0,3 m
EntladungstypeinstufungNegative Korona, positive und negative Korona, Gleitentladung, Oberflächen- oder Innenentladung; PRPD-Muster, das im FLIR Acoustic Camera Viewer Cloud-Service zur Verfügung gestellt wird
Anzeige5"/12,7 cm, 800x480, 24-bit-RGB, resistiver Touchscreen
BildrateVideobild 25 fps (Auflösung 800x480); akustische Bildrate 30 fps
Zoom2-facher Digitalzoom
SchnittstellenWLAN (2,4 GHz und 5 GHz IEEE 802.11.b/g/n/ac); Cloud-Anbindung FLIR Acoustic Camera Viewer Cloud-Service
SpeicherIntern 32 GB/2000 Schnappschüsse (typisch) auf nicht-entfernbarer SD-Karte; extern 8 GB/500 Schnappschüsse (typisch) auf USB-Massenspeicher, der mit dem Gerät geliefert wird
VersorgungExterner Akku (LiFePO); Eingang für Akkuladegerät
UmgebungTemperatur -10...50°C (Betrieb, Lagerung), 0...90% rel. Luftfeuchtigkeit
Abmessungen (mm)273 x 170 x 125; 980 g; Akku: 90 x 145 x 65; 985 g; Akkukabellänge 0,75 m/vollständig ausgezogen 1,5 m

Lieferumfang: Kamera, Kameratasche, Handschlaufe, USB-Speicherstick, Akku mit Kabel, Ladegerät und Tasche
