Vom 8. bis 11. November 2016 konnten Sie uns auf der electronica 2016 in München treffen. Wie immer gleich in Halle A1, Stand 107, direkt beim Haupteingang (West).
Diesmal gab es einen hochwertigen Kabeltester zu gewinnen!
Die Themen 2016: HF Messtechnik, Messsysteme, Messinstrumente, Signal- und Leistungsquellen, Kabeltest.
Eindrücke/Berichte von der Messe:

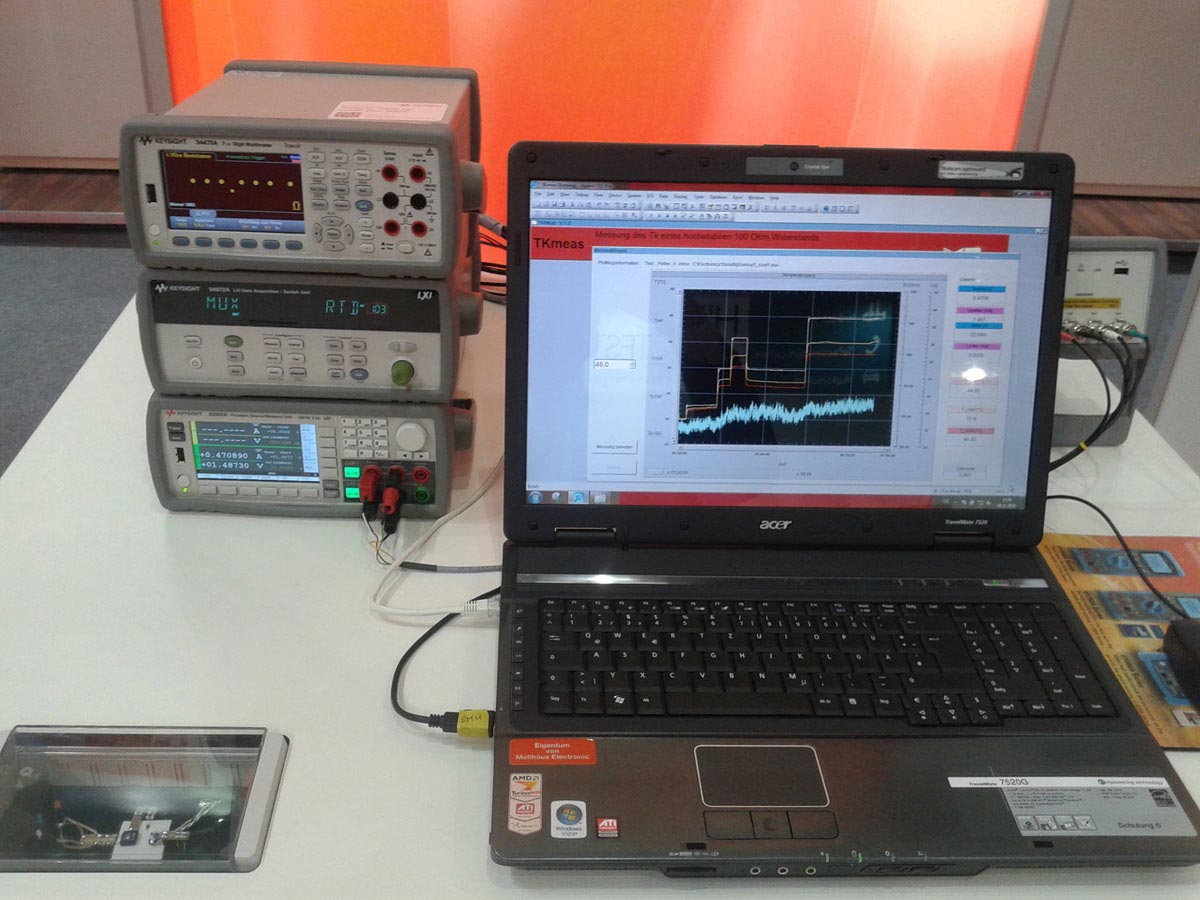

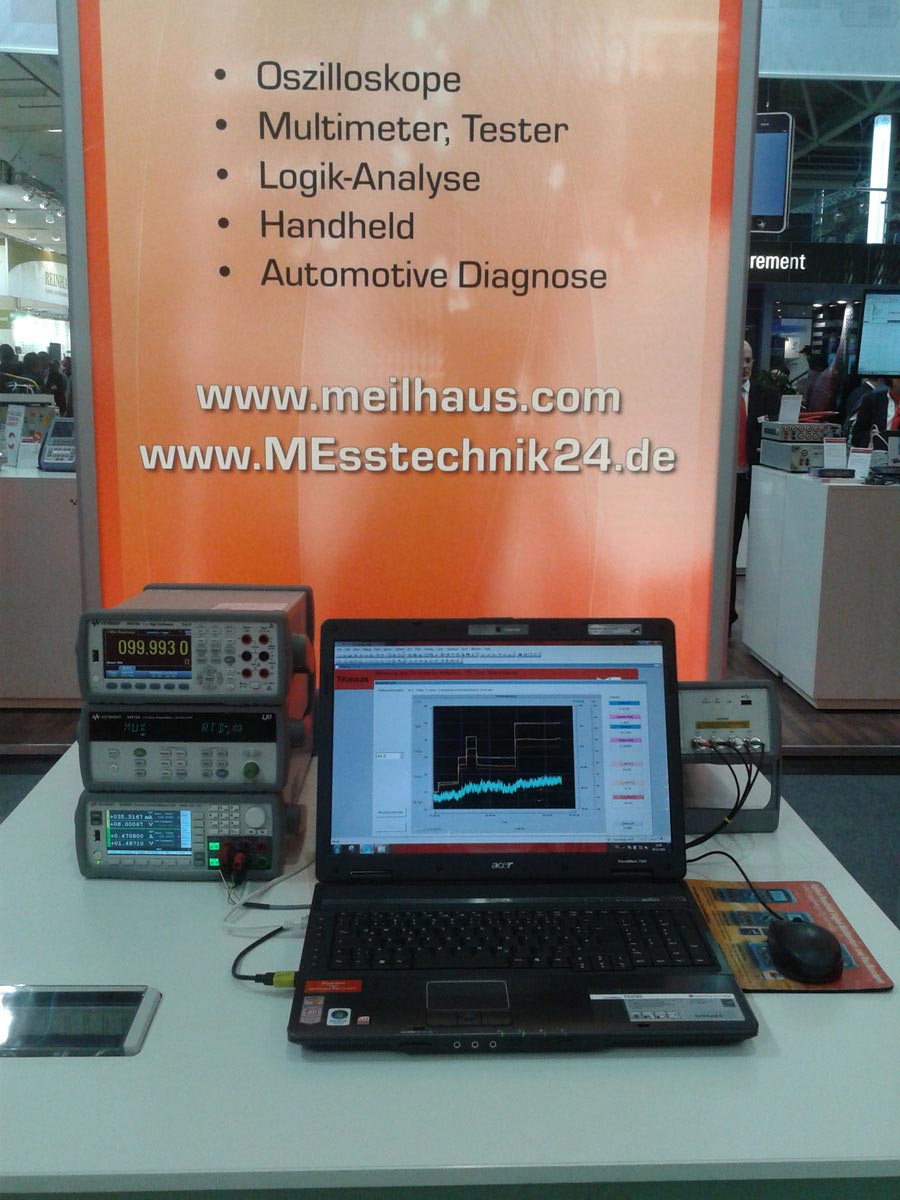

Demonstration der hohen Auflösung des Keysight DMM 34470A

Um auf dem Electronica Messe-Stand von Meilhaus Electronic die hohe Auflösung des 7½-stelligen Keysight 34470A DMMs demonstrieren zu können, hat sich das Entwicklerteam von ME etwas Besonderes einfallen lassen:

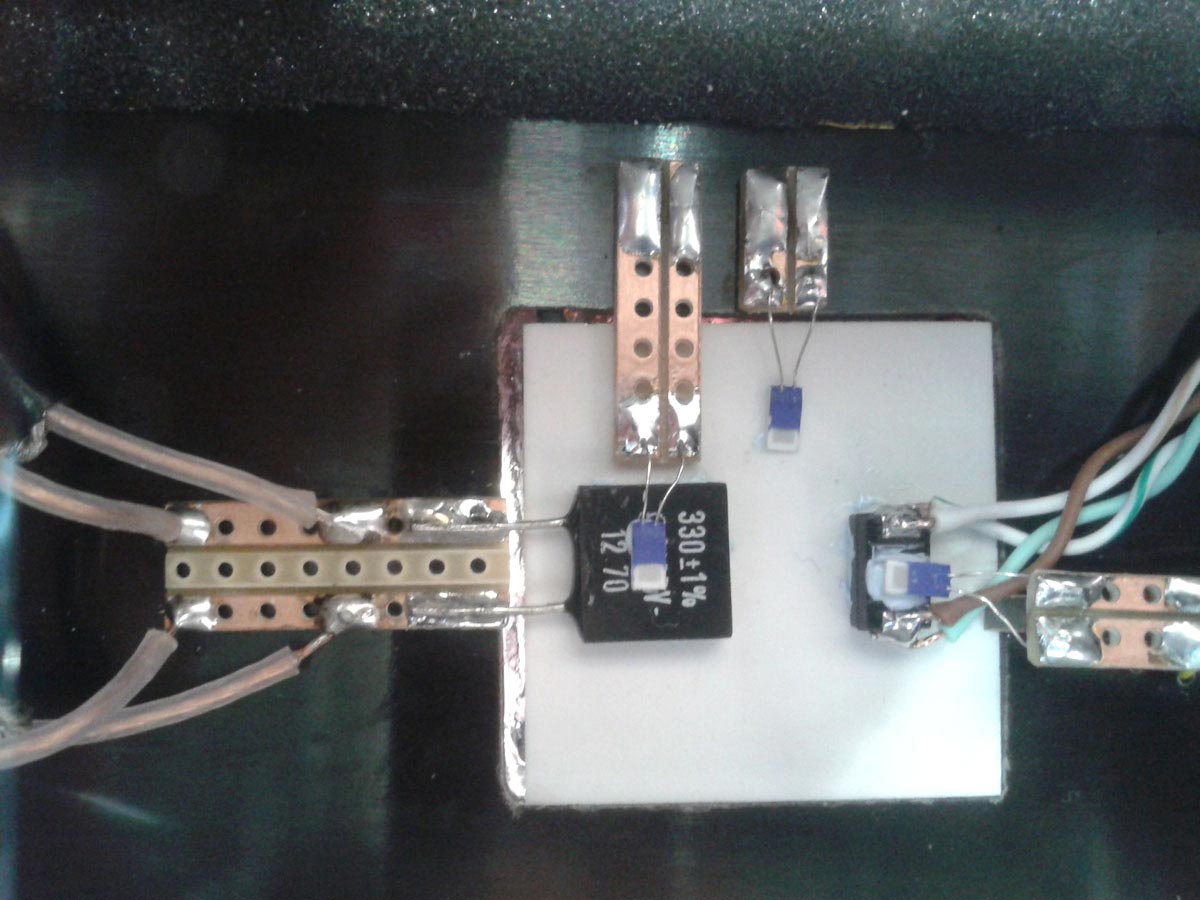

Zunächst wurde ein Prüfling gesucht, der einen Widerstandseffekt hat, den man nur mit einem hochauflösenden Digitalmultimeter sichtbar machen kann. Ein 100 Ohm SMD-Widerstand mit einem TK von 2 entsprechend 2 ppm Änderung des Widerstandswerts pro °K wurde als Prüfling gefunden und auf ein Peltierelement mit Hilfe eines Thermoklebstoffs aufgebracht. Um die Temperatur des Peltierelements einerseits und die Temperatur des Widerstands andererseits möglichst genau zu bestimmen, wurde jeweils ein PT100 Miniaturfühler der Klasse A direkt mit Thermokleber appliziert. Der Prüfling (100 Ohm Widerstand) wurde in Vierdrahttechnik an das DMM 34470A angeschlossen. Die PT100 Fühler wurden mit einem Keysight 34972A über ein Multiplexermodul 34901A ebenfalls in Vierdrahttechnik verdrahtet. Das 34972A besitzt ein 6½-stelliges DMM und verfügt über eine eingebaute Linearisierung für PT100 Fühler, d. h. die Anzeige erfolgt direkt in °C.

Um das Peltierelement präzise auf vorgegebene Temperaturen einzustellen, wurde dieses mit einem Kanal einer Keysight Präzisions-SMU B2902A verbunden. Am zweiten Kanal wurde ein Lüfter angeschlossen, der die Rückseite des Peltierelements belüftete, um einen schnellen Wärmeaustausch zu ermöglichen.

Der Versuch wurde mit Hilfe eines in Keysight VEE Pro implementierten Programms gefahren, das die Temperatur des Peltierelements über einen PID-Regler auf konstanter Temperatur hielt bzw. das Fahren von Temperturprofilen erlaubte.

Auf dem Messestand wurde auch noch eine präzises LCR Meter Keysight E4980AL der Firma Keysight gezeigt. Auch hier wurde ein Prüfling auf das Peltierelement aufgebracht, ein gealterter Glimmerkondensator mit 330 pF Nominalwert und 1% Toleranz. Auch die Temperatur des Kondensators wurde mit Hilfe eines aufgeklebten PT100 und dem Keysight 34972A erfasst.

Gewinner der Kabeltester-Verlosung

Am Messestand der Meilhaus Electronic GmbH gab es diesmal einen hochwertigen CableEye Kabeltester zu gewinnen. Aus den zahlreichen Teilnehmern wurde das Los von Herrn Andreas Baumüller, Geschäftsführer der Baumüller Holding GmbH & Co. KG gezogen (im Bild rechts). Den Gewinn überreichte Jan Henrik Sawatzki, Meilhaus Electronic (links im Bild). Wir gratulieren herzlich und wünschen viel Freude mit dem neuen Kabeltester.
