Alle Details im Wärmebild erkennen
So wählen Sie das passende Makro-Objektiv für eine F&E-Wärmebildkamera
Die präzise Wärmeanalyse in Forschung und Entwicklung (F&E) erfordert oft eine Beobachtung kleiner Ziele oder feiner Details. Um dies zu erreichen, ist die Auswahl des richtigen Makroobjektivs für Ihre Wärmebildkamera unerlässlich.
Warum Makro-Objektive in F&E so wichtig sind
F&E-Anwendungen umfassen in der Regel:
- Hochauflösende Bildgebung.
- Analyse des thermischen Verhaltens im kleinen Maßstab.
- Materialprüfung.
- Diagnose auf Komponentenebene (z. B. PCB-Hotspots, Mikroelektronik).
Die Wahl des geeigneten Sichtfelds (FOV/Field of View) und der räumlichen Auflösung ist der Schlüssel zur Erfassung genauer thermischer Daten.

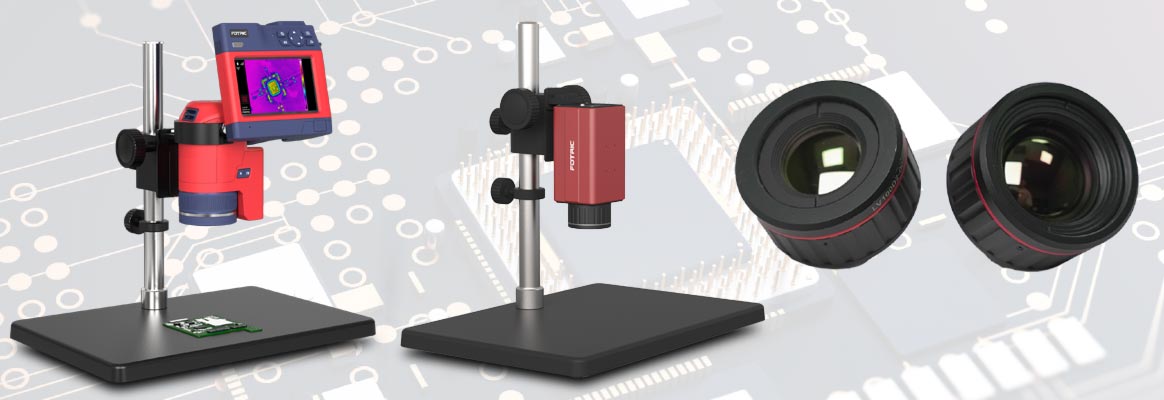

Verfügbare F&E-Makro-Objektive für FOTRIC 220Link und FOTRIC 220Pro Wärmebildkameras
FOTRIC bietet drei optionale Makro-Objektive in wissenschaftlicher Qualität an, die zu den F&E-Wärmebildkameras der Serien ▸FORTIC 220Link und ▸FORTIC 220Link kompatibel sind: M20, M50 und M100 Makro-Objektive. Die Zahlen (20, 50, 100) stehen für den physikalischen Bereich (in Mikrometern), der einem Pixel des Wärmedetektors entspricht.
| IR-Auflösung | M20 Makro-Objektiv | M50 Makro-Objektiv | M100 Makro-Objektiv |
| 1280 x 1024 | - | 64 mm x 51,2 mm | - |
| 640 x 480 | 12,8 mm x 9,6 mm | 32 mm x 24 mm | - |
| 384 x 288 | - | 19,2 mm x 14,4 mm | 38,4 mm x 28,8 mm |
Die Konfigurationsparameter können sich im Rahmen von Weiterentwicklungen im Detail ändern. Einzelheiten entnehmen Sie bitte der aktuellen Produktspezifikation.
Beispiel - das M50-Objektiv im Detail

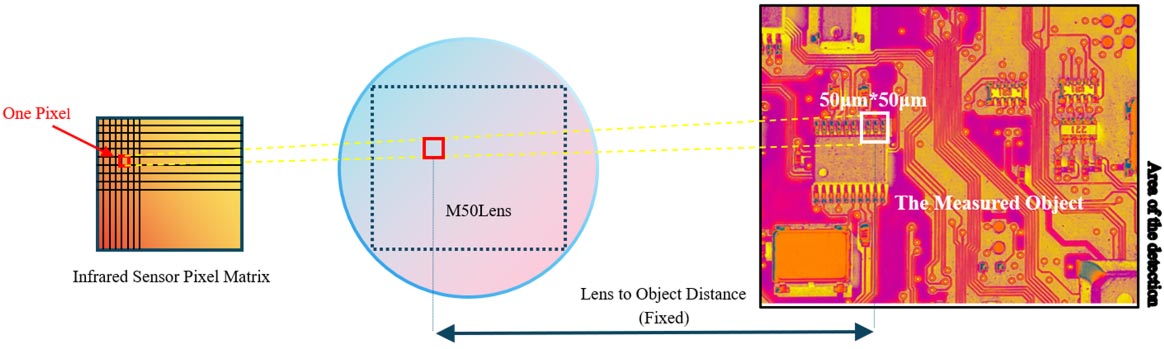

Wenn Sie sich für das M50-Objektiv entscheiden, entspricht jeder Pixel des Wärmebildes einer tatsächlichen Fläche von: 50 µm x 50 µm.
Das heißt, wenn Ihr Infrarotdetektor eine Auflösung von 640 x 512 hat, deckt Ihr vollständiges Bild einen realen Bereich ab von: (640 x 50 µm) x (512 x 50 µm) = 32 mm x 25,6 mm.
So können Sie das Objektiv an die Größe Ihres Prüfobjekts anpassen, um eine ausreichende Detailgenauigkeit und Abdeckung zu gewährleisten.
So wählen Sie das richtige Objektiv
- Messen Sie Ihren Zielbereich
Bestimmen Sie die physische Größe des Objekts oder des Bereichs, den Sie thermisch beobachten wollen. - Definieren Sie die erforderliche Pixelauflösung
Je kleiner die Pixelgröße, desto feinere thermische Details können Sie erkennen. - Wählen Sie das Objektiv anhand der Pixelgröße für die jeweilige Anwendung aus
- M20: Ultrafeine Mikroanalyse.
- M50: Allgemeine Elektronik- und Leiterplatteninspektion.
- M100: Mittelgroße Komponenten und kleine Geräte.
Brauchen Sie Hilfe bei der Auswahl?
Wenn Sie sich nicht sicher sind, welches Makro-Objektiv für Ihre Anforderungen in der thermischen Forschung am besten geeignet ist, wenden Sie sich bitte an unser technisches Support-Team. Unsere Spezialisten können Ihnen bei der Analyse Ihrer Zielabmessungen helfen und die am besten geeignete Konfiguration empfehlen.
