Keysight AP5000A-Serie HF-/Mikrowellen-Analog-Signalgeneratoren bis 26GHz
Vorteile der AP5001A und AP5002A mit ausgezeichnetem Ausgangsleistungsbereich und Phasenrauschen
- Frequenzbereiche HF 9 kHz bis 2, 4 oder 6,1 GHz, Mikrowellen 9 kHz bis 12, 20 oder 26 GHz.
- Überragender Ausgangsleistungsbereich und Phasenrauschen.
- Hervorragende Frequenz-Umschaltgeschwindigkeit.

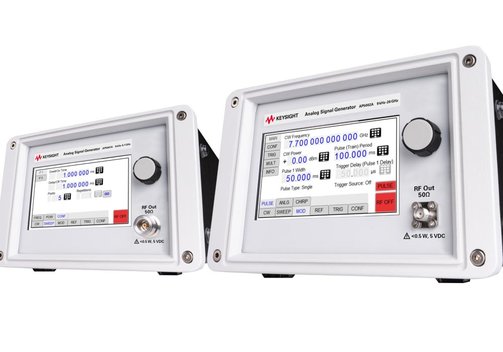

Keysight AP5000A-Serie HF-/Mikrowellen-Analog-Signalgeneratoren bis 26 GHz
Die Geräte der Keysight AP5000A-Serie sind tragbare, universell einsetzbare, analoge HF/µW-Signalgeneratoren. Der AP5001A deckt einen HF-Frequenzbereich von 9 kHz bis 2, 4 oder 6,1 GHz ab, der AP5002A einen Mikrowellen-Bereich von 9 kHz bis 12, 20 oder 26 GHz. Die Signalgeneratoren werden eingesetzt, um Prüflinge schnell und sicher zu charakterisieren und einem vollständigen Belastungstest zu unterziehen. Die AP5000A-Serie bietet einen exzellenten Ausgangsleistungsbereich und extrem kleines Phasenrauschen des Signalgenerators. Außerdem beschleunigen Sie die Tests mit der überragenden Frequenz-Umschaltgeschwindigkeit.

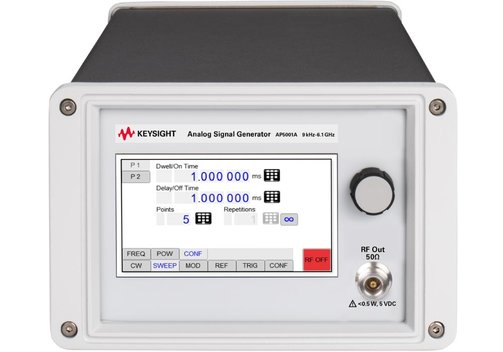

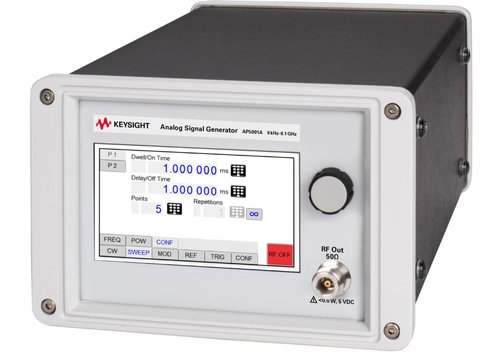

- AP5001A: Analog-HF-Signalgeneratoren 9 kHz bis 2, 4 oder 6,1 GHz.

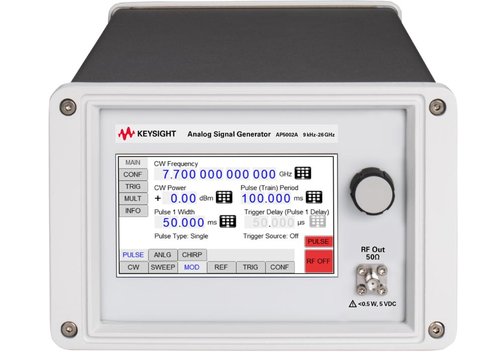

AP5002A: Analog-Mikrowellen-Signalgeneratoren 9 kHz bis 12, 20 oder 26 GHz. - Frequenzbereiche upgradebar innerhalb der Modellreihen AP5001A oder AB5002A.
- Optionales Stufen-Dämpfungsglied.
- Optional hohe Ausgangsleistung für AP5002A.
- Ausgezeichneter Ausgangsleistungsbereich.
AP5001A: -30...+17 dBm (+17 dBm bei 1 GHz);
AP5002A: -20...+15 dBm (+20 dBm bei 10 GHz). - Ausgezeichnete Phasenrausch-Eigenschaften (Spez. bei 1 GHz, 20 kHz Offset).
AP5001A: -128 dBc/Hz, -130 dBc/Hz typ;
AP5002A: -128 dBc/Hz, -130 dBc/Hz typ. - Hervorragende Frequenz-Umschaltgeschwindigkeit.
AP5001A: 200 µs, 20 µs typ;
AP5002A: 300 µs, 200 µs typ. - Modulationen: AM, FM, PM, Puls, Frequenz-Chirps.
- Intuitive Bedienung mit großem Touch-Display.
- USB- und LAN/Ethernet-Schnittstelle.
Modell-Übersicht
| Modell | AP5001A | AP5002A |
| Frequenzbereich | Option AP5001A-502: 9 kHz bis 2 GHz (Standard); Option AP5001A-504: 9 kHz bis 4 GHz; Option: AP5001A-506 9 kHz bis 6,1 GHz | Option AP5002A-512: 9 kHz bis 12 GHz (Standard); Option AP5002A-520: 9 kHz bis 20 GHz; Option AP5002A-526: 9 kHz bis 26 GHz (30 GHz einstellbar) |
| Ausgangsleistungsbereich | -30...+17 dBm (+17 dBm bei 1 GHz); -120...+17 dBm (Option 1E1) | -20...+15 dBm (+20 dBm bei 10 GHz); -120...+23 dBm (Option 1E1/1EA) |
| Phasenrauschen bei 1 GHz, 20 kHz Offset | -128 dBc/Hz, -130 dBc/Hz typisch | -128 dBc/Hz, -130 dBc/Hz typisch |
| Oberwellen bei 1 GHz | -30 dBc, -40 dBc typ. | -30 dBc, -40 dBc typ. |
| Nicht-Harmonische bei 1 GHz | -55 dBc, -65 dBc typ. | -65 dBc, -75 dBc typ. |
| Frequenz-Umschaltgeschwindigkeit | 200 µs, 20 µs typ. | 300 µs, 200 µs typ. |
| Modulationen | AM, FM, PM, Impuls, Frequenz-Chirps | AM, FM, PM, Impuls, Frequenz-Chirps |
| Optionen ab Werk | Option AP5001A-1E1: Stufen-Dämpfungsglied | Option AP5002A-1E1: Stufen-Dämpfungsglied; Option AP5002A-1EA: Hohe Ausgangsleistung |

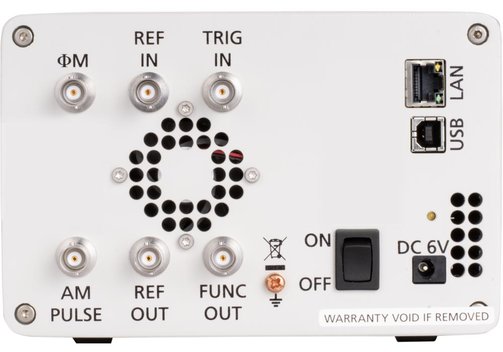

| Anschlüsse | Vorderseite: Typ N, 50 Ω, <0,5 W, 5 VDC; Rückseite: 6x BNC FM, REF IN, TRIG IN, AM PULSE, REF OuT, FUNC OUT | Vorderseite: SMA, 50 Ω, <0,5 W, 5 VDC; Rückseite: 6x BNC FM, REF IN, TRIG IN, AM PULSE, REF OUT, FUNC OUT |
| Schnittstellen | USB, LAN/Ethernet | |
| Stromversorgung | Externer Netzadapter; 6 VDC | |
| Gewicht | 2,5 kg | 2,5 kg |
Upgrades
| Modell | Beschreibung | Für Serie... |
| AP5001AU-F01 | Frequenz-Upgrade von 2 GHz auf 4 GHz | AP5001A |
| AP5001AU-F02 | Frequenz-Upgrade von 2 GHz auf 6,1 GHz | AP5001A |
| AP5001AU-F03 | Frequenz-Upgrade von 4 GHz auf 6,1 GHz | AP5001A |
| AP5001AU-1E1 | Upgrade-Option Stufen-Dämpfungsglied | AP5001A (6 und 6,1 GHz) |
| AP5002AU-F01 | Frequenz-Upgrade von 12 GHz auf 20 GHz | AP5002A |
| AP5002AU-F02 | Frequenz-Upgrade von 12 GHz auf 26 GHz | AP5002A |
| AP5002AU-F03 | Frequenz-Upgrade von 20 GHz auf 26 GHz | AP5002A |
| AP5002AU-1E1 | Upgrade-Option Stufen-Dämpfungsglied | AP5002A (20 und 26 GHz) |
| AP5002AU-1EA | Upgrade-Option hohe Ausgangsleistung | AP5002A (12 GHz) |
Konfiguration
| Gewünschtes Modell | Beschreibung | Setzt sich so zusammen... |
| HF-Analog-Signalgeneratoren | ||
| AP5001A-502 | Basisgerät AP5001 mit 2 GHz | AP5001A(-502) |
| AP5001A-504 | Basisgerät AP5001 und Erweiterung auf 4 GHz | AP5001A + Option AP5001AU-F01 |
| AP5001A-504 + AP5001A-1E1 | -"- + zusätzlich Step-Attenuator | AP5001A + Option AP5001AU-F01 + Option AP5001AU-1E1 |
| AP5001A-506 | Basisgerät AP5001 und Erweiterung auf 6,1 GHz | AP5001A + Option AP5001AU-F02 |
| AP5001A-506 + AP5001A-1E1 | -"- + zusätzlich Step-Attenuator | AP5001A + Option AP5001AU-F02 + Option AP5001AU-1E1 |
| Mikrowellen-Analog-Signalgeneratoren | ||
| AP5002A-512 | Basisgerät AP5002A mit 12 GHz | AP5002A(-512) |
| AP5002A-1EA | Basisgerät AP5002A mit 12 GHz und High-Output-Power | AP5002A + Option AP5002AU-1EA |
| AP5002A-520 | Basisgerät AP5002A und Erweiterung auf 20 GHz | AP5002A + Option AP5002AU-F01 |
| AP5002A-520 + AP5002A-1E1 | -"- + zusätzlich Step-Attenuator | AP5002A + Option AP5002AU-F01 + Option AP5002AU-1E1 |
| AP5002A-526 | Basisgerät AP5002A und Erweiterung auf 26 GHz | AP5002A + Option AP5002AU-F02 |
| AP5002A-526 + AP5002A-1E1 | -"- + zusätzlich Step-Attenuator | AP5002A + Option AP5002AU-F02 + Option AP5002AU-1E1 |
