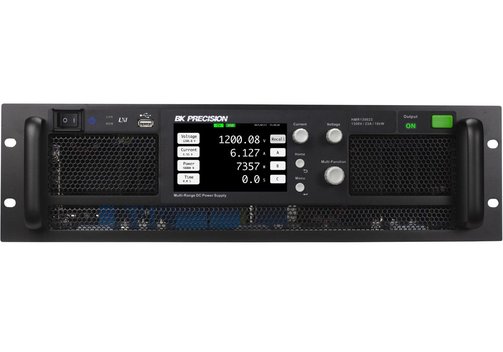

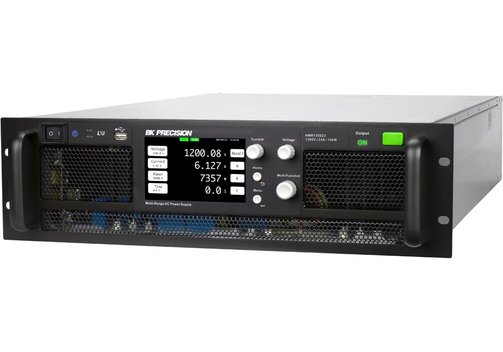

B+K Precision HMR-Serie Gleichstromversorgungen für ATE-Systeme
Vorteile der HMR Gleichstromversorgungen bis 18 kW, 1950 V oder 360 A
- Einzelausgang bis 10 kW oder 18 kW, parallel bis 1,8 MW.
- Hohe Sicherheits- und Schutzfunktionen.
- Bis 1950 V oder 360 A; Mehrbereichs-/Autobereichsbetrieb.
B+K Precision HMR-Serie Gleichstromversorgungen für ATE-Systeme

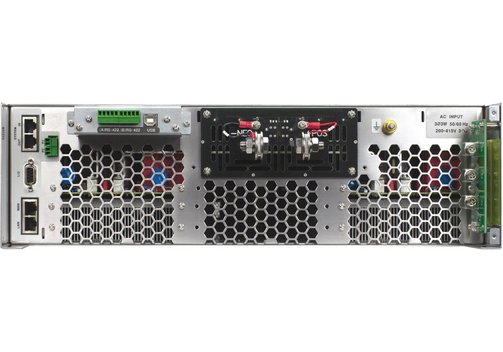

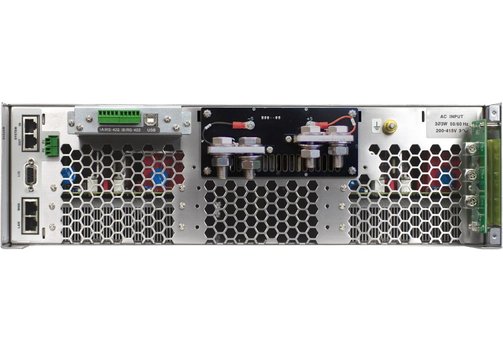

Modelle HMR80360, HMR65046, HMR130023, HMR500108, HMR195027 – HMR80360 parallel bis 1,8 MW
Die B+K Precision HMR-Serie umfasst Gleichstromversorgungen für ATE-Systeme mit einem Ausgang und Konfigurationen von 10 kW und 18 kW. Sie können bis 1950 V oder 360 A erreichen. Die HMR-Serie verfügt über einen Mehrbereichsbetrieb (Autoranging) und kann bei mehreren Spannungs-/Stromkombinationen die maximale Leistung liefern. Die einzigartige Ein-/Aus-Sicherheitstaste verhindert eine versehentliche Aktivierung. Im Parallelbetrieb können bis 100 Geräte mit derselben Nennleistung parallel geschaltet werden. Die Geräte unterstützen USB- und LXI-konforme LAN-Schnittstellen. Eine PC-Software für die Erstellung von Testsequenzen und die Datenprotokollierung ist im Lieferumfang enthalten, sodass kein Quellcode geschrieben werden muss. Der integrierte Webserver ermöglicht die Fernsteuerung des Geräts über einen Webbrowser.
- ATE-System-Gleichstromversorgungen mit einem Ausgang.
- Modelle mit 10 kW und 18 kW verfügbar.
- Ausgangswerte bis 1950 V oder 360 A.
- Mehrbereichsbetrieb, kann mehrere Stromversorgungen mit festem Bereich ersetzen.
- Der Parallelbetrieb liefert bis 1,8 MW bei 100 parallel geschalteten Einheiten.
- Konfigurierbarer Innenwiderstand zur Simulation der Leistung einer Batterie.
- Überspannungsschutz (OVP), Überstromschutz (OCP), Überleistungsschutz (OPP), Übertemperaturschutz (OTP) und Tastensperre.
- Einstellbare Spannungs- und Stromanstiegs-/Abfallzeit.
- Speichern/Abrufen von bis zu 16 Listenmodusprogrammen mit jeweils bis zu 500 Schritten.
- Ausgabe über Timer.
- Fernmessung zum Ausgleich von Spannungsabfällen.
- Wirkungsgrad bis 95%.
- Touchscreen-Display.
- Standard-LAN- (LXI-konform) und USB-Schnittstellen, optional vom Benutzer installierbare GPIB- und Analogschnittstellen.
- Softpanel-Software für Fernsteuerung und Datenprotokollierung im Lieferumfang enthalten.
- Die Unterstützung eines breiten Bereichs an Wechselstrom-Eingängen vereinfacht die Einrichtung und Integration des Geräts.
- Kompakter 3HE-Formfaktor.
Modell-Übersich
| Modell | HMR80360 | HMR65046 | HMR130023 | HMR500108 | HMR195027 | |
| Max. Ausgangsspannung | 80 V | 650 V | 1300 V | 500 V | 1950 V | |
| Max. Ausgangsstrom | 360 A | 46 A | 23 A | 108 A | 27 A | |
| Max. Ausgangsleistung | 10 kW | 18 kW | ||||
| Leistungsregelung | Spannung | 16 mV | 130 mV | 260 mV | 100 mV | 390 mV |
| Strom | 180 mA | 23 mA | 11,5 mA | 54 mA | 13,5 mA | |
| Lastregelung | Spannung | 40 mV | 325 mV | 650 mV | 250 mV | 975 mV |
| Strom | 540 mA | 69 mA | 34,5 mA | 162 mA | 40,5 mA | |
| Welligkeit und Rauschen (20 Hz...20 MHz) | Spannung Spitze-Spitze | 288 mV | 720 mV | 1800 mV | 375 mV | 3360 mV |
| Spannung effektiv (messbare Bandbreite bis 300 kHz) | 23 mV | 180 mV | 395 mV | 75 mV | 645 mV | |
| Strom effektiv | 144 mA | 29 mA | 20 mA | 54 mA | 42 mA | |
| Auflösung | Programmierung | 1 mV/10 mA | 10 mV/1 mA | 100 mV/1 mA | 10 mV/10 mA | 100 mV/1 mA |
| Rücklesen | 1 mV/10 mA | 10 mV/1 mA | 100 mV/1 mA | 10 mV/10 mA | 100 mV/1 mA | |
| Programmiergenauigkeit | Spannung | 80 mV | 650 mV | 1,3 V | 500 mV | 1,95 V |
| Strom | 720 mA | 92 mA | 46 mA | 216 mA | 54 mA | |
| Rücklesegenauigkeit | Spannung | 80 mV | 650 mV | 1,3 V | 500 mV | 1,95 V |
| Strom | 720 mA | 92 mA | 46 mA | 216 mA | 54 mA | |
| Schutz | Überspannungsschutz (OVP), Überstromschutz (OCP), Überleistungsschutz (OPP), Übertemperaturschutz (OTP) und Tastensperre | |||||
| Wechselstromeingang | Nominal 200...415 VAC, 50 Hz/60 Hz; Betrieb 180...460 VAC, 47...63 Hz | |||||
| Schnittstellen | USB, LAN/Ethernet (LXI-kompatibel), optional GPIB und Analog-Interface | |||||
| Anzeige | 5"/12,7 cm Touchscreen-Display | |||||
| Abmessungen (mm) | 440 x 132 x 660 | |||||
| 36,3 kg | 34,8 kg | 43,6 kg | ||||
Lieferumfang: Kalibrier-Zertifikat, Ausgangs-Schutzabdeckung, AC-Eingangsabdeckung und Ethernet-Kabel.
Optionales Zubehör:
HMRGPIB – GPIB-Schnittstellenkarte,
HMRALG – isolierte Analog-Schnittstellenkarte,
HMRPB – parallele Sammelschienen (nur für HMR80360) für Parallelschaltung,
HMRPU180 – Schutzeinheit für die Modelle HMR65046, HMR130023, HMR500108, HMR195027,
HMRPU540 – Schutzeinheit für HMR80360.
