Brainboxes UC/UP Serie LPT und serielle Schnittstellen-Karten für Universal-PCI
Vorteile der UC/UP-Serie Schnittstellen von PCI zu LPT, RS232, RS422, RS485
- Abhängig von der Ausführung Universal-PCI (3.3/5 V) zu LPT, RS232, RS422, RS485.
- Modelle mit Stromversorgung für angeschlossene serielle/POS-Geräte.
- Ausführungen mit galvanischer/Opto-Isolation.
Brainboxes UC/UP Serie LPT und serielle Schnittstellen-Karten für Universal-PCI
Die Brainboxes UC/UP Serie umfasst PC-Schnittstellenkarten für den Universal-PCI (3,3/5 V). Je nach Ausführung sind sie ausgestattet mit einem LPT-Port bzw. 1 oder 2 seriellen RS232- oder RS422/485-Ports. Zusätzlich sind Versionen mit opto-isolierten Ports erhältlich. Alle Varianten haben Standard-Anschlüsse, also. 9-pol. Sub-D Stecker für seriell und 25-pol. Sub-D Buchsen für LPT. Für Anwendungen im POS (Point-of-Sales, Retail, Kiosk) Bereich bieten die Modelle UP bis zu 0,5 A oder 1 A zur Versorgung von angeschlossener Peripherie über die seriellen Ports.
- Ausführungen mit parallelem LPT-Port.
- Ausführungen mit 1 oder 2 seriellen RS232- oder RS422/RS485-Ports.
- Ausführungen mit opto-isolierten seriellen Ports.
- Ausführungen mit Versorgungs-Option für angeschlossene POS- (und andere) Geräte.
- Unterstützung für diverse Windows-Versionen.
Modell-Übersicht
Modelle UC-146, UC-157, UC-203, UC-475 für LPT und RS232
| Modell | Bus | Opto-Isolation | Serielle Schnittstellen | Parallel-Schnittstelle | "Profil" | |||||
| Ports | Typ | Rate | Anschlüsse | Ports | Typ | Anschlüsse | ||||

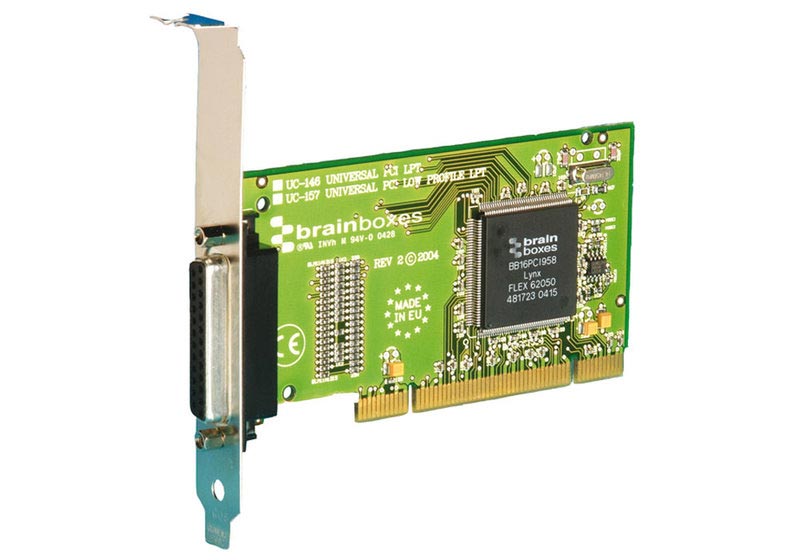

| UC-146 | Universal-PCI 3.0* | - | - | - | - | - | 1 | LPT | 25-pol. Sub-D Buchse | - |

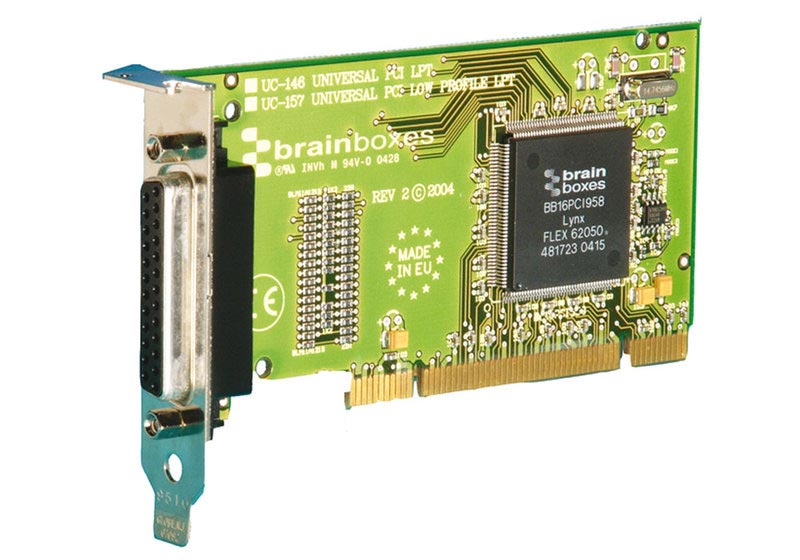

| UC-157 | Low profile | |||||||||

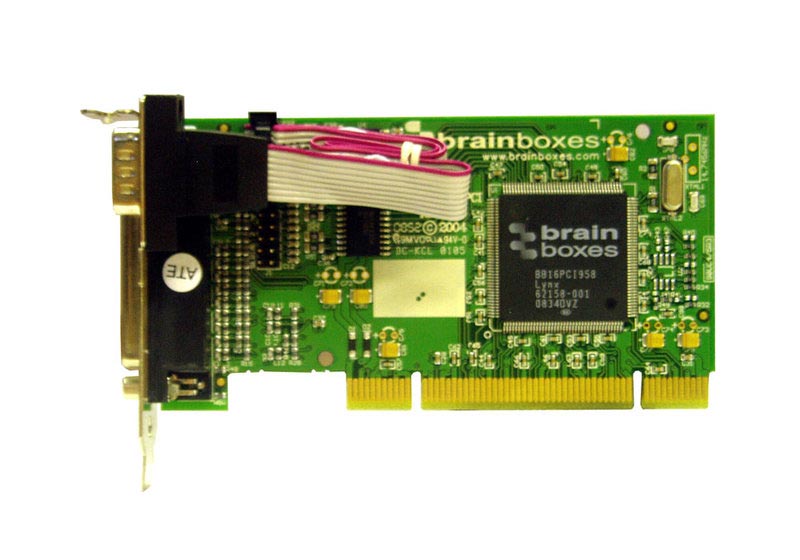

| UC-464 (EOL) | Universal-PCI 3.0* | - | 1 | RS232 | 115,2 kBd | 9-pol. Sub-D Stecker | 1 | LPT | 25-pol. Sub-D Buchse | Low profile, 2 Slotbleche |

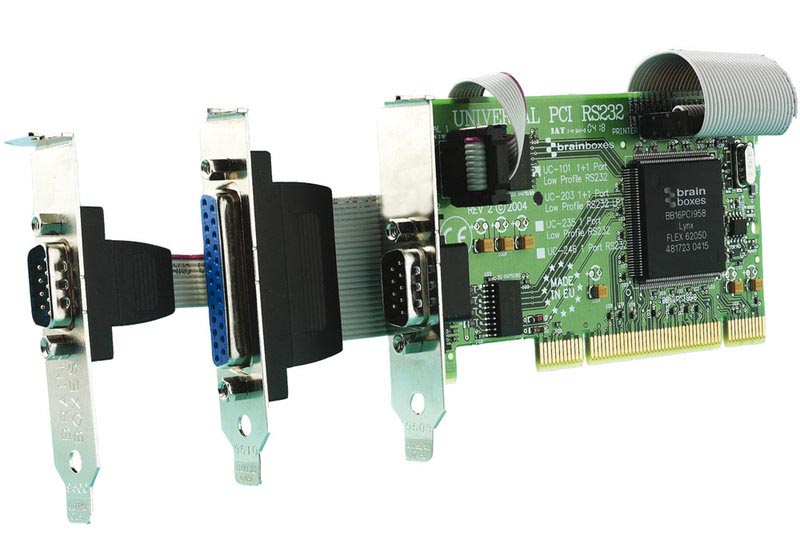

| UC-203 | Universal-PCI 3.0* | - | 2 | RS232 | 115,2 kBd | 9-pol. Sub-D Stecker | 1 | LPT | 25-pol. Sub-D Buchse | Low profile, 3 Slotbleche |

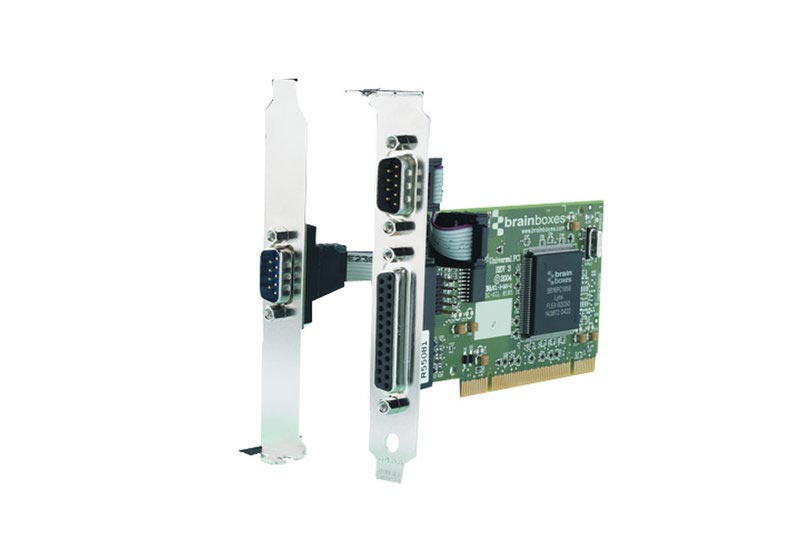

| UC-475 | -, 2 Slotbleche (second RS232) | |||||||||
Modelle UC-235, UC-246, UC-607, UC-253, UC-257, UC-302, UC-101, UP-869, UP-880 für RS232
| Modell | Bus | Opto-Isolation | Serielle Schnittstellen | Parallel-Schnittstelle | "Profil" | |||||
| Ports | Typ | Rate | Anschlüsse | Ports | Typ | Anschlüsse | ||||

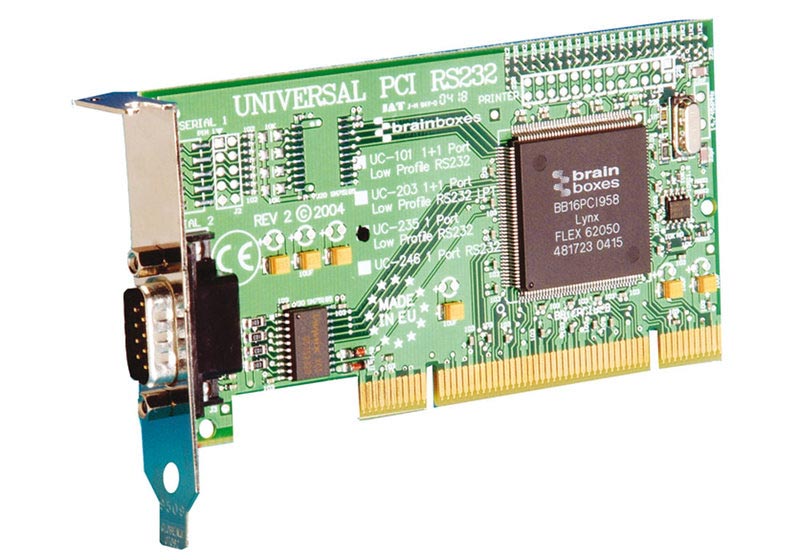

| UC-235 | Universal-PCI 3.0* | - | 1 | RS232 | 115,2 kBd | 9-pol. Sub-D Stecker | - | - | - | Low profile |

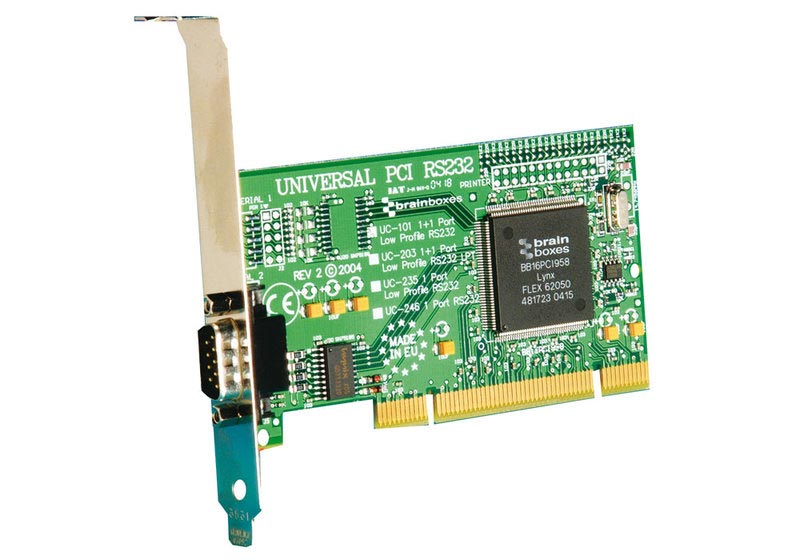

| UC-246 | - | |||||||||

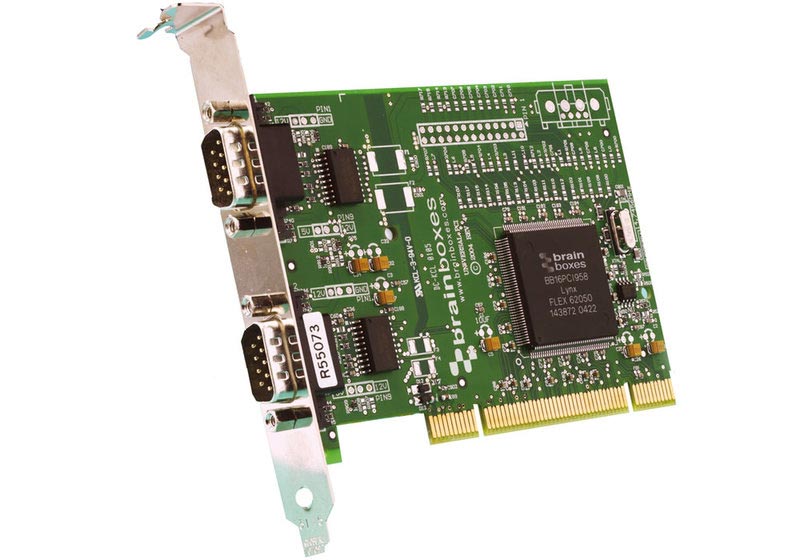

| UC-607 | Universal-PCI 3.0* | - | 2 | RS232 | 230.4 kBd | 9-pol. Sub-D Stecker | - | - | - | - |

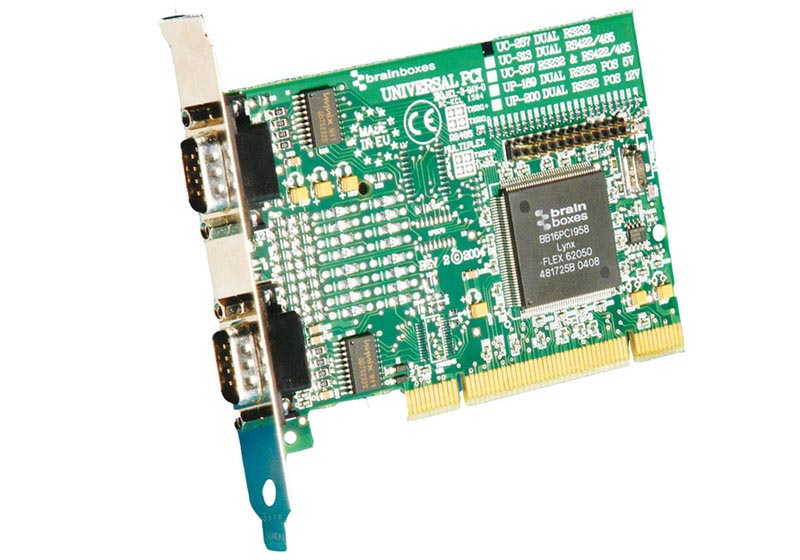

| UC-253 | Universal-PCI 3.0* | 2 | RS232 | 115,2 kBd | 9-pol. Sub-D Stecker | - | - | - | Low profile** | |
| UC-257 | - | |||||||||

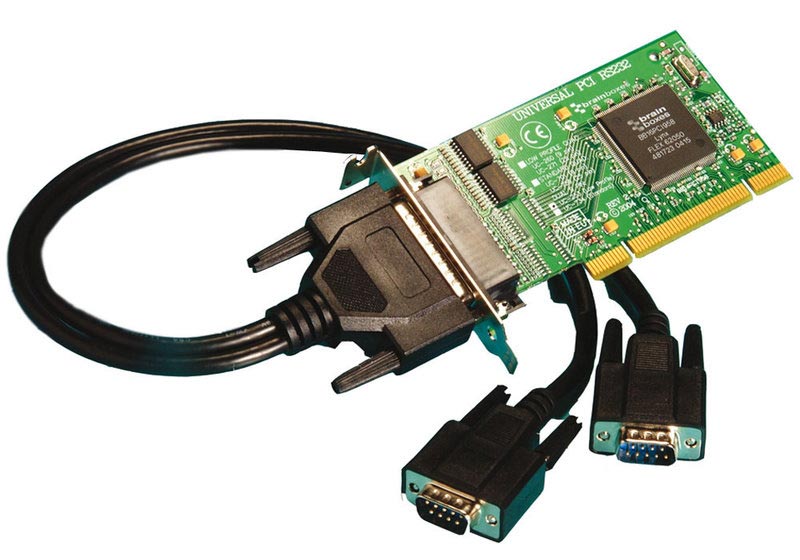

| UC-734 (EOL) | -** | |||||||||

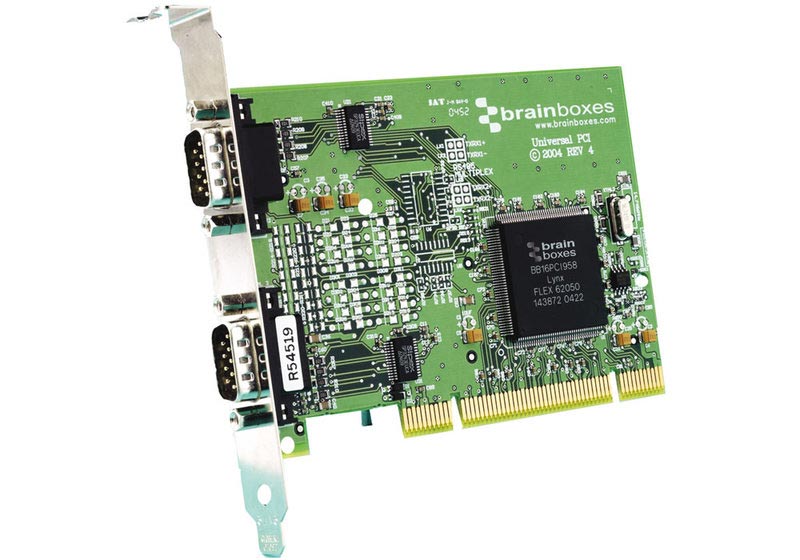

| UC-302 | Universal-PCI 3.0* | - | 2 | RS232 | 1 MBd | 9-pol. Sub-D Stecker | - | - | - | - |

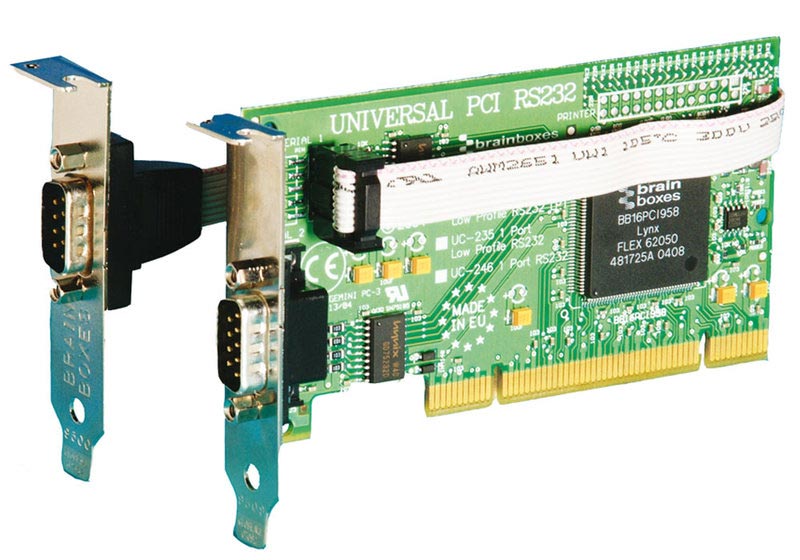

| UC-101 | Universal-PCI 3.0* | - | 2 | RS232 | 115,2 kBd | 9-pol. Sub-D Stecker | - | - | - | Low profile, 2 Slotbleche |

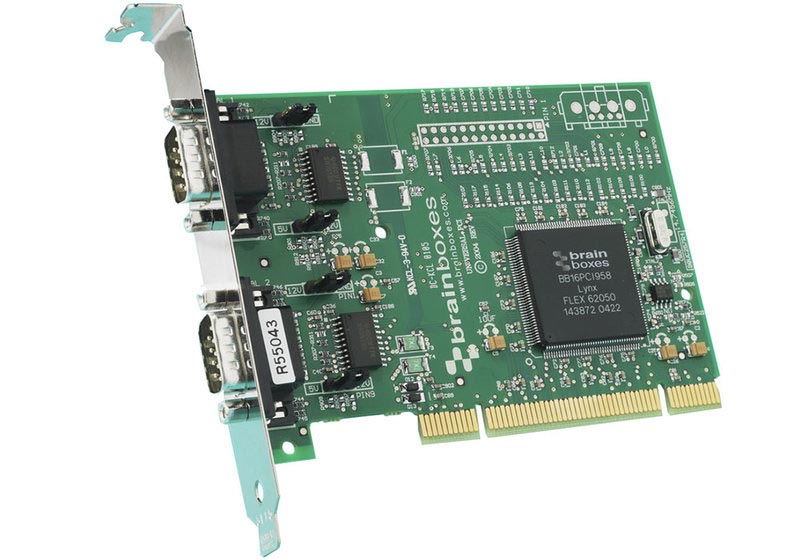

| UP-869 | Universal-PCI 3.0* | - | 2 | RS232, POS*** | 115,2 kBd | 9-pol. Sub-D Stecker | - | - | - | -, POS 0,5 A*** |

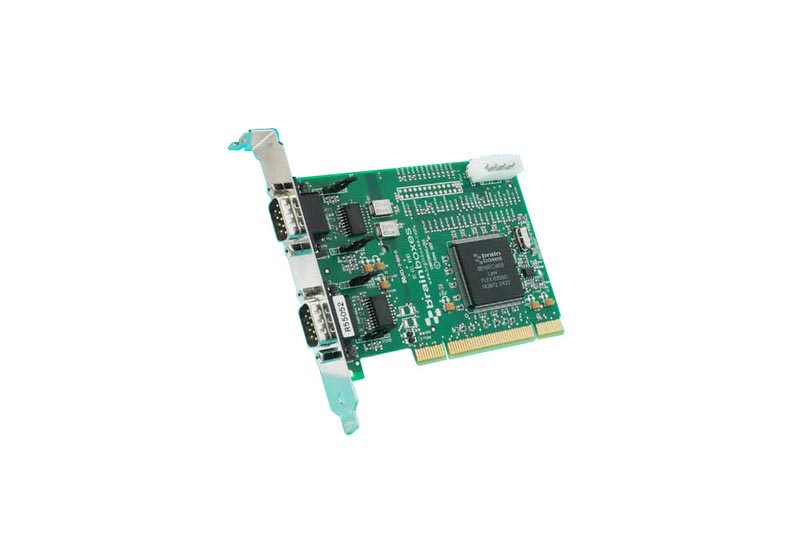

| UP-880 | -, POS 1 A*** | |||||||||
Modelle UC-357, UC-320, UC-324, UC-313, UC-310 für RS422/RS485 (und RS232)
| Modell | Bus | Opto-Isolation | Serielle Schnittstellen | Parallel-Schnittstelle | "Profil" | |||||
| Ports | Typ | Rate | Anschlüsse | Ports | Typ | Anschlüsse | ||||

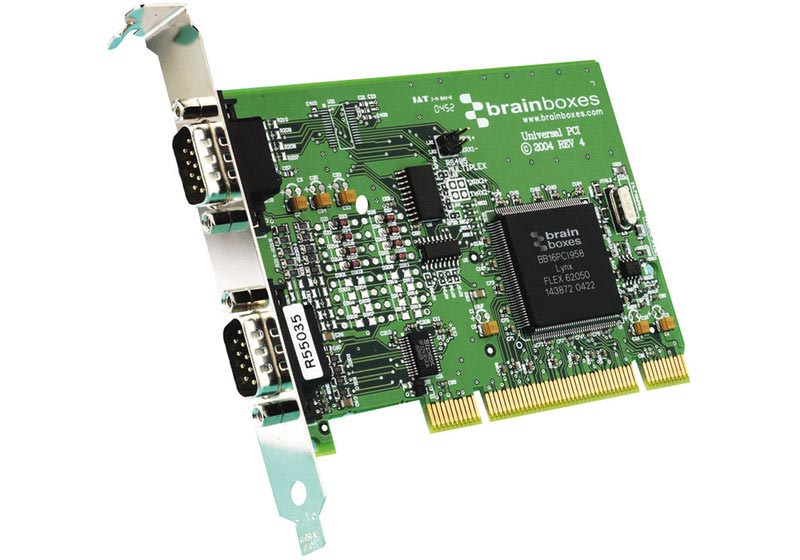

| UC-357 | Universal-PCI 3.0* | - | 2 | 1x RS232, 1x RS422/485 | 1 MBd | 9-pol. Sub-D Stecker | - | - | - | - |

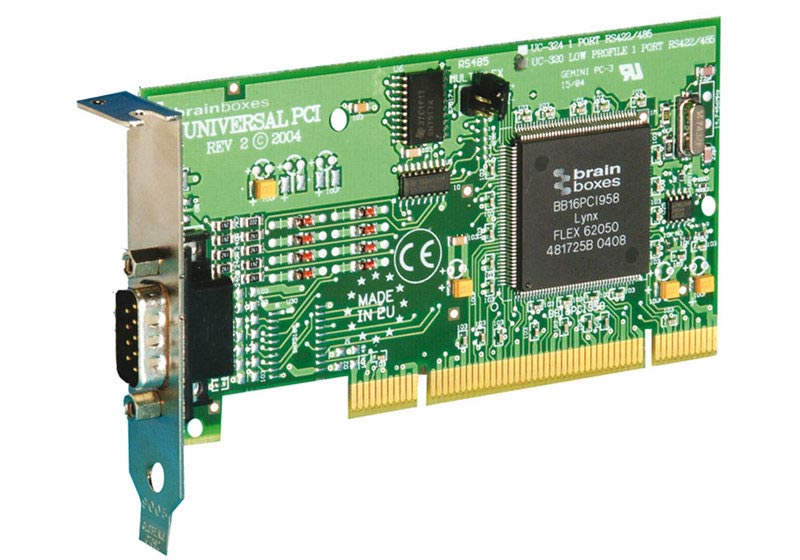

| UC-320 | Universal-PCI 3.0* | - | 1 | RS422/485 | 1 MBd | 9-pol. Sub-D Stecker | - | - | - | Low profile |

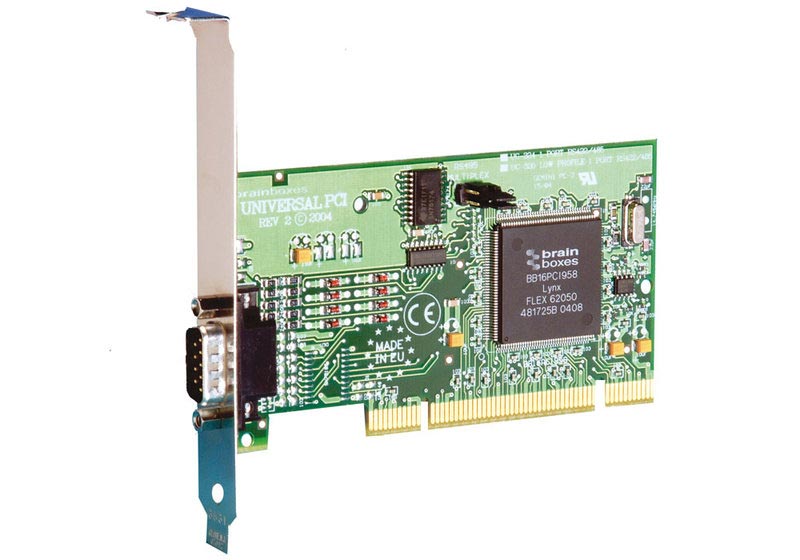

| UC-324 | - | |||||||||

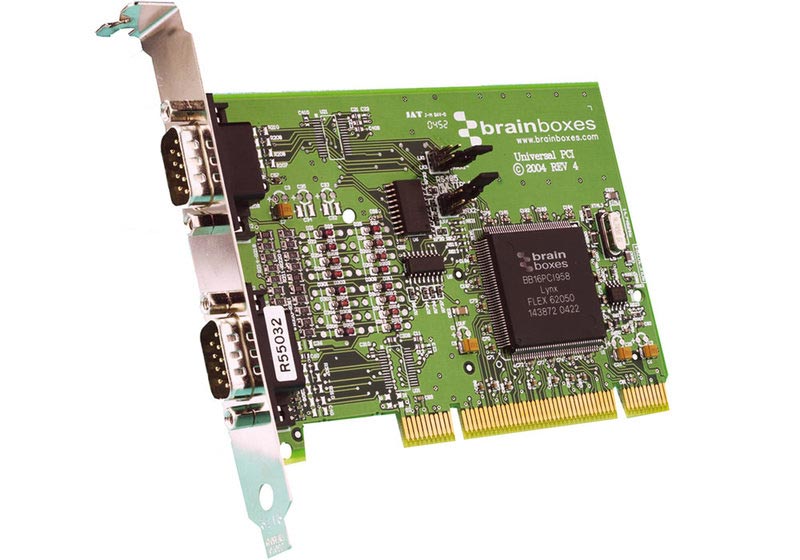

| UC-313 | Universal-PCI 3.0* | - | 2 | RS422/485 | 1 MBd | 9-pol. Sub-D Stecker | - | - | - | - |

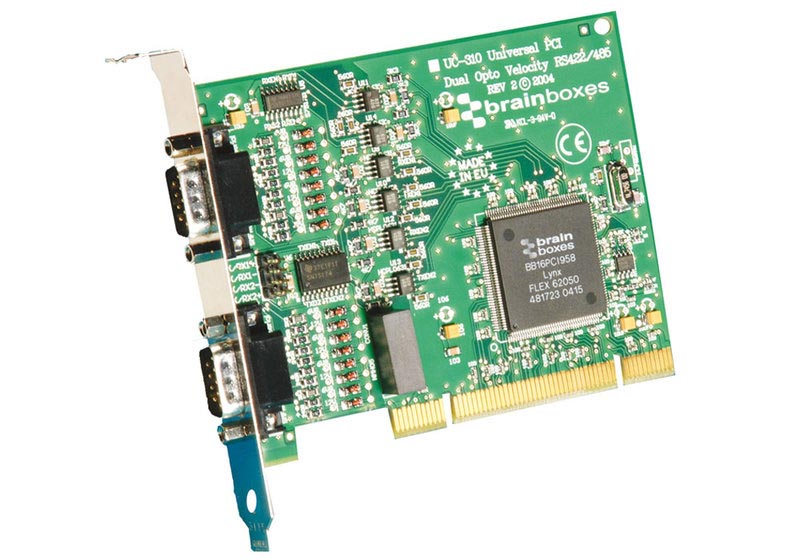

| UC-310 | Universal-PCI 3.0* | ja | 2 | RS422/485 | 1 MBd | 9-pol. Sub-D Stecker | - | - | - | - |
* Kompatibel zu 3,3 V und 5 V PCI-Slots.
** 2-fach Split-Kabel auf 2x 9-pol. Sub-D Stecker inkl.
*** Bis zu 0,5 A oder 1 A wählbare Versorgung über Pins 1 und 9 für angeschlossene Peripherie. Masse oder 12 V wählbar auf Pin 1 jedes Ports, 12 V oder 5 V wählba auf Pin 9 jedes Ports.
Lieferumfang: PC-Karte, Installations-CD inkl. Handbuch, Microsoft-signierte Treiber und Utilities. 2/3-Port Low-Profile-Modelle: Flachband-Kabel/Slotblech/Anschluss für 2-ten/3-ten Port.
Unterstützte Betriebssysteme:Microsoft Windows 10,
Microsoft Windows 8 (32 bit und 64 bit Editionen)
Microsoft Windows 7 (32 bit und 64 bit Editionen)
Windows Server 2008 (32 bit und 64 bit Editionen)
Windows Vista (32 bit und 64 bit Editionen)
Windows XP (32 bit und 64 bit Editionen)
Microsoft Windows 2000
