Ceyear 3601 VNA-Frequenzerweiterung bis 500GHz
Vorteile der 3601 S-Parameter-Testmodule für VNA
- Frequenzerweiterung mit einem Bereich von 50 bis 500 GHz.
- Hervorragende technische Spezifikationen.
- Kompatibel zu VNA-Hosts führender Hersteller.

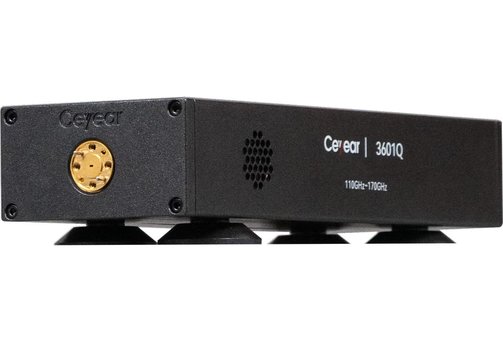

Ceyear 3601 VNA-Frequenzerweiterung bis 500 GHz

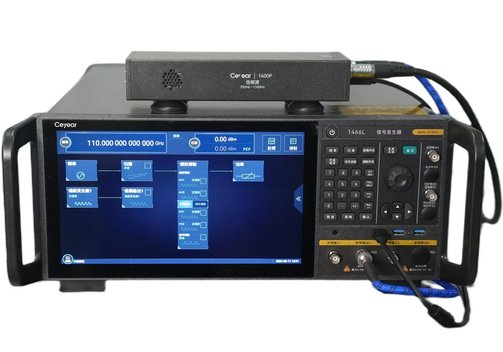

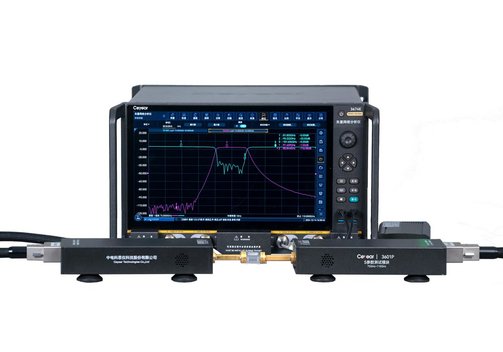

Die Ceyear 3601-Serie ist eine Familie von S-Parameter-Testmodulen und Frequenzerweiterungen für Vektor-Netzwerk-Analysatoren. Die Module werden an den Haupt-VNA-Host angeschlossen und bilden so ein Millimeterwellen-S-Parameter-Testsystem. Der Host-VNA steuert die Frequenzumschaltung und die Leistungseinstellungen des Moduls über USB-Kabel. Das kompakte Design verfügt außerdem über eine "Senken"-Ausgangsportkonfiguration, wodurch es für verschiedene Testszenarien, einschließlich Wafer-Level-Testvorrichtungen, geeignet ist.
- VNA-Frequenzerweiterungen, S-Parameter-Testmodule.
- Frequenzbereich 50 GHz bis 500 GHz.
- Hohe Port-Ausgangsleistung.
- Hohe Rahmenstabilität.
- Die Port-Ausgangsleistung ist programmierbar und verfügt über einen großen Regelbereich (die programmierbare Leistungsausgangs-Einstellfunktion erfordert einen Vektor-Netzwerkanalysator-Host der Serie 3674. Andere Hosts unterstützen diese Funktion nicht).
- Hohe Präzision der programmierten Leistung.
- Hohe spektrale Reinheit.
- Der Ausgangs-Wellenleiteranschluss verfügt über ein vertieftes Design mit Zentrifugalventilatoren auf beiden Seiten für radiale Kühlung, wodurch minimale Vibrationen und eine flexible Anpassung an Chip-Testszenarien wie Wafer-Klemmung gewährleistet sind.
- Kompakte Größe, geringes Gewicht, geringer Stromverbrauch.
- Kompatibel mit Netzwerkanalysator-Hosts führender internationaler Hersteller.
Modell-Übersicht
| Modell | 3601NA | 3601N | 3601P | 3601Q | 3601R | 3601SA | 3601S | 3601T |
| Frequenzbereich | 50...75 GHz | 60...90 GHz | 75...110 GHz | 110...170 GHz | 140...220 GHz | 170...260 GHz | 220...330 GHz | 330...500 GHz |
| Port-Ausgangsleistung (dBm) | min. 10 dBm typ. 15 dBm | min. 10 dBm typ. 15 dBm | min. 10 dBm typ. 12 dBm | min. 10 dBm typ. 14 dBm | min. -3 dBm typ. 4 dBm | min. -3 dBm typ. 2 dBm | min. -10 dBm typ. -5 dBm | min. -15 dBm typ. -13 dBm |
| System-Dynamik-Bereich (IFBW=10 Hz) | min. 100 dB typ. 120 dB | min. 100 dB typ. 120 dB | min. 100 dB typ. 120 dB | min. 100 dB typ. 120 dB | min. 105 dB typ. 115 dB | min. 105 dB typ. 115 dB | min. 105 dB typ. 115 dB | min. 90 dB typ. 100 dB |
| Amplitudenstabilität | ±0,10 dB | ±0,10 dB | ±0,10 dB | ±0,10 dB | ±0,25 dB | ±0,25 dB | ±0,30 dB | ±0,40 dB |
| Phasenstabilität | ±4° | ±4° | ±4° | ±6° | ±4° | ±4° | ±6° | ±6° |
| Anschlusstypen | WR15 | WR12 | WR10 | WR6.5 | WR5.1 | WR4.3 | WR3.4 | WR2.2 |
| Versorgung und Laistungsaufnahme | S-Parameter-Testmodul-spezifischer Adapter, ≤50 W | |||||||
| Abmessungen (BxHxT, mm) | 85 x 45 x 240 (ohne Griffe, Füße, Anschlüsse usw.), 88 58 x 240 (einschließlich Griff, Füße, Anschlüsse usw.) | |||||||
Lieferumfang: VNA-Extender Ceyear 3601 NA, N, P, Q, R, SA, S oder T, Netzkabel, Netzteil (ein spezieller Adapter pro zwei S-Parameter-Testmodulen), Bedienungsanleitung, Arbeitszertifikat, Aluminiumlegierungsbox/modularer Koffer.
Angaben zur Produktsicherheit:
Hersteller:
Ceyear Technologies Co., Ltd, No.98, Xiang Jiang Road, Huangdao District, Qingdao/CHN
www.ceyear.com
Verantwortliche Person:
Meilhaus Electronic GmbH, Am Sonnenlicht 2, 82239 Alling/DEU
