Ceyear 364x Serie Millimeter-Wellen VNA-Extender und Controller

Neu
Ceyear 364x Serie Millimeter-Wellen VNA-Extender und Frequenz-Extender-Controller
weitere Bilder:
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung

Vorteile

  • Millimeter-Wellen VNA-Extender mit einem weiten Frequenzbereich von 50 bis 500 GHz.
  • Internationales Niveau bei Mess-Geschwindigkeit, Dynamik-Bereich und Mess-Beständigkeit.
  • Geeignet für verschiedene VNA-Modelle, darunter Ceyear VNA-Serie 3672.

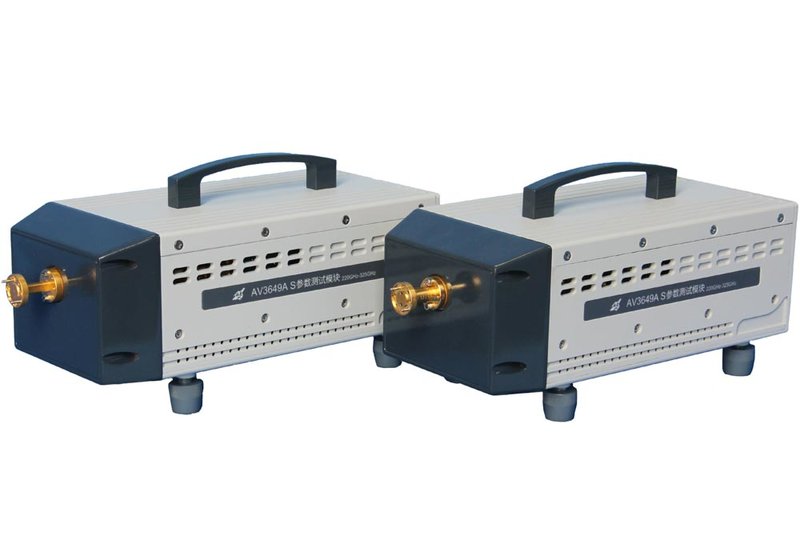

Ceyear 364x Serie Millimeter-Wellen VNA-Extender und Frequenz-Extender-Controller

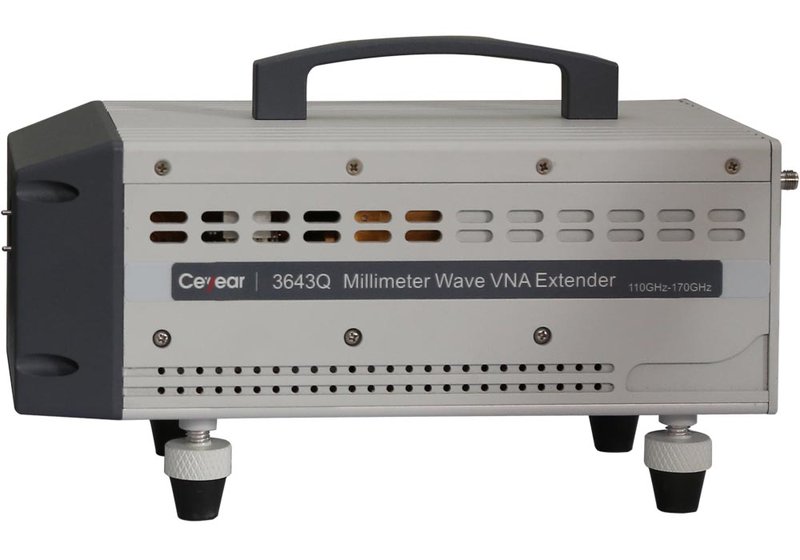

Modell3644A3645A3643Q36493649A3649B
Frequenz-Bereich50...75 GHz75...110 GHz110...170 GHz170...220 GHz220...325 GHz325...500 GHz
Ausgangs-Leistung+3 dBm+3 dBm-10 dBm-10 dBm-13 dBm-23 dBm
Dynamik-Bereich95 dB95 dB100 dB100 dB100 dB80 dB
Reflektions-Tracking±0,15 dB±0,15 dB±0,15 dB±0,2 dB±0,2 dB±0,3 dB
Transmission-Tracking±0,15 dB±0,15 dB±0,15 dB±0,2 dB±0,2 dB±0,3 dB
Effektive Richtwirkung38 dB36 dB34 dB30 dB25 dB20 dB
Effektive Quellen-Übereinstimmung36 dB36 dB34 dB30 dB25 dB25 dB
Effektive Last-Übereinstimmung38 dB34 dB34 dB30 dB25 dB25 dB
Anschluss-TypWR15, System-Impedanz 1 ΩWR10, System-Impedanz 1 ΩWR06, System-Impedanz 1 ΩWR05, System-Impedanz 1 ΩWR03, System-Impedanz 1 ΩWR02, System-Impedanz 1 Ω
Arbeitsspannung12 VDC bei 2 A12 VDC bei 2 A12 VDC bei 2 A12 VDC bei 2 A12 VDC bei 2 A12 VDC bei 2 A
Abmessungen (BxHxT, mm)120 x 90 x 240120 x 90 x 240120 x 90 x 240120 x 90 x 240120 x 90 x 240120 x 90 x 240

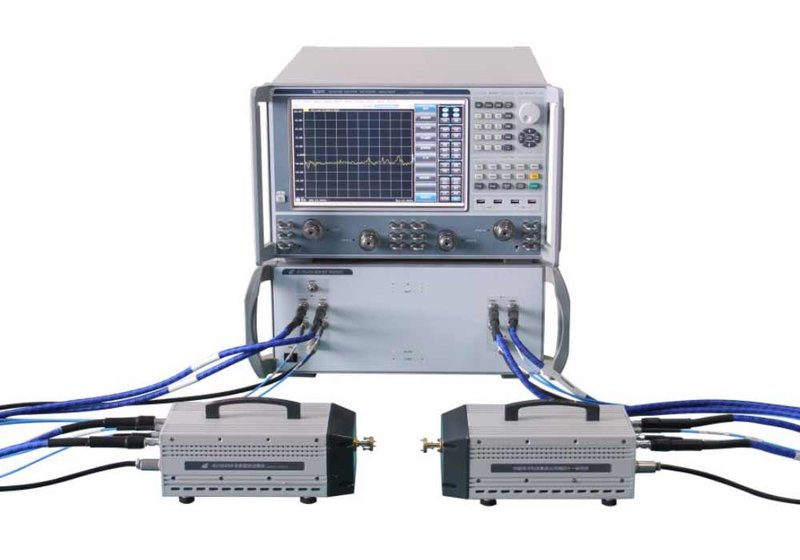

Der Ceyear 3640A ist ein Frequenz-Extension-Controller. Er ist kompatibel zu den vektoriellen Netzwerk-Analysatoren der Serie Ceyear VNA 3672.

ModellFrequenz-BereichAusgangs-LeistungKontroll-InterfaceVersorgung, OutputVersorgungAbmessungen (BxHxT, mm)
3640A8...20 GHz10 ±1 dBmTest-Set Interface12 VDC bei 2 AAdaptive Versorgung AC 220/240 V, 50/60 Hz; 100/115 V, 50/60/400 Hz426 x 177 x 460 (ohne Griffe, Pads/Fuß)

Zubehör, Optionen
