Ceyear 3657 Serie Vektor-Netzwerk-Analysatoren 9kHz/100kHz bis 4,5GHz/9GHz
Vorteile der 3657 Serie 2-/4-Port VNA
- VNA mit 2 oder 4 Ports, 100 kHz (optional 9 kHz) bis 4,5 GHz oder 9 GHz.
- Dynamikbereich bis 140 dB, Testgeschwindigkeit 4 µs/Punkt.
- Erhältlich als Rackgerät oder klassisches Messgerät mit 12,1"/30,7 cm Touchscreen.

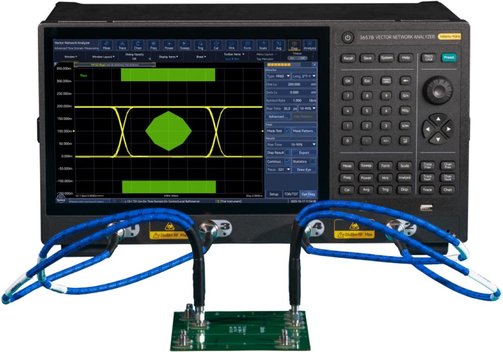

Ceyear 3657 Serie Vektor-Netzwerkanalysator 9 kHz/100 kHz bis 4,5 GHz/9 GHz
Die Ceyear 3657-Serie ist eine Familie von Vektor-Netzwerkanalysatoren (VNA). Sie können in Bereichen wie drahtloser Kommunikation, Kabelfernsehen, Bildung und Automobilelektronik zur Messung der Leistung von HF-Komponenten wie Filtern, Verstärkern, Antennen, Kabeln und Kabelfernseh-Abzweigungen eingesetzt werden. Die VNA bieten eine Vielzahl von Funktionen wie Fehlerkalibrierung, Zeitbereich, Fixture-Simulator, automatische Fixture-Entfernung und erweiterte Zeitbereichsanalyse. Sie unterstützen viele Anzeigeformate, z. B. logarithmische Amplitude, lineare Amplitude, stehende Welle, Phase, Gruppenlaufzeit, Smith-Kreis, Polarkoordinaten usw. für die Mehrkanal- und Mehrfensteranzeige. Die VNA der Serie 3657 können schnell und genau die Amplitude, Phase und Gruppenlaufzeitcharakteristik der S-Parameter des Prüflings messen und verfügen über eine effiziente und leistungsstarke Fehlerkorrekturfunktion. Die zahlreichen Schnittstellen wie USB, LAN, HDMI und DP erleichtern die Integration der VNA in HF-Test- und Messsysteme.
- Vektor-Netzwerk-Analysatoren (VNA) mit 2-Ports, optional 4-Ports (misst alle 16 S-Parameter und Symmetrieparameter eines 4-Port-Netzwerks).
- Frequenzbereich 100 kHz (optionale Niederfrequenzexpansion 9 kHz) bis 4,5 GHz oder 9 GHz.

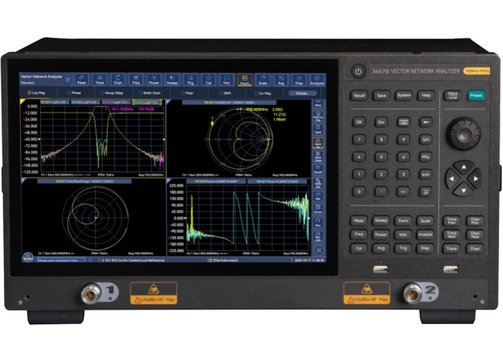

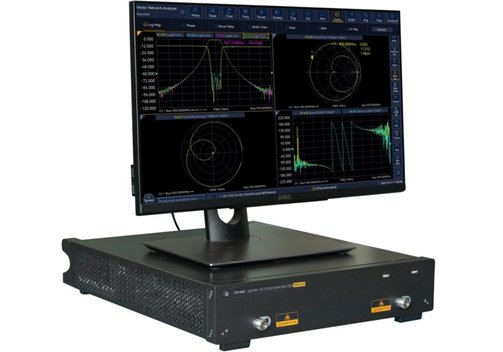

- Erhältlich als klassisches 5U-Gerät mit Display oder als 2U-Rackgerät ohne Display.
- Dynamikbereich von bis zu 140 dB für die genaue Messung von Geräten mit hohem Unterdrückungsverhältnis.
- Testgeschwindigkeit 4 µs/Punkt.
- Vielzahl von Funktionen: Zusätzlich zu den Standardfunktionen für die Zeitbereichsanalyse gibt es eine automatische Fixture-Entfernungsfunktion und erweiterte Zeitbereichsanalysefunktionen.
- Leistungsstarke Datenanalysefunktionen wie Ripple-Test, Bandbreitentest, Grenzwertprüfung usw.
- LAN/Ethernet-Schnittstelle für Fernsteuerung und Systemvernetzung; sechs USB-Anschlüsse.
- Die VNA können SCPI-Befehle synchron aufzeichnen und Skripte mit einem Klick generieren.
- 12,1"/30,7 cm Bildschirm zur Anzeige mehrerer Parameter auf einem Bildschirm, mit Multi-Touch-Bedienung.
Modell-Übersicht
| Modell | 3657A | 3657AM | 3657B | 3657BM |
| Typ | 5U, mit Bildschirm | 2U, ohne Bildschirm | 5U, mit Bildschirm | 2U, ohne Bildschirm |
| Frequenzbereich | 100 kHz...4,5 GHz | 100 kHz...9 GHz | ||
| Frequenzauflösung | 1 Hz | |||
| System-Dynamikbereich | 98 dB (9 kHz...100 kHz); 110 dB (100 kHz...10 MHz); 140 dB (10M Hz...6 GHz); 136 dB (6...9 GHz) | |||
| Anzahl der Mess-Ports | Standard-Konfiguration: 2-Port; mit Option 3657A/B/AM/BM-400: 4-Port | |||
| Testgeschwindigkeit | 4 µs/Punkt | |||
| Spurrauschen | Amplitude der Spurrauschkomponente (IFBW=100 Hz, 9 kHz...10 MHz; IFBW=1 kHz, 10 MHz...9 GHz) 0,0060 dBeff (9 kHz...100 kHz) 0,0060 dBeff (100 kHz...10 MHz) 0,0015 dBeff (10 MHz...3 GHz) 0,0020 dBeff (3 GHz...6 GHz) 0,0030 dBeff (6 GHz...9 GHz) Phase der Spurrauschkomponente (IFBW=100 Hz, 9 kHz...10 MHz; IFBW=1 kHz, 10 MHz...9 GHz) 0,300° (9 kHz...100 kHz) 0,300° (100 kHz...10 MHz) 0,045° (10 MHz...3 GHz) 0,060° (3 GHz...6 GHz) 0,090° (6 GHz...9 GHz) | |||
| IFBW | 1 Hz...2 MHz | |||
| Port-Anschlüsse | Typ N (Buchse), System-Impedanz 50 Ω | |||
| Anzeige | 12,1"/30,7 cm hochauflösender Touchscreen; HDMI- und DP-Schnittstelle | |||
| Schnittstellen | USB, LAN/Ethernet | |||
| Abmessungen (BxHxT, mm, Gehäuse, ohne Griff, LED und Polsterblock) | 426 x 222 x 250; 13,5 kg | 426 x 88 x 500; 12,5 kg | 426 x 222 x 250; 13,5 kg | 426 x 88 x 500; 12,5 kg |
Lieferumfang: VNA Ceyear 3657 A, AM, B oder BM, Netzkabel, USB-Maus, Schnellstartanleitung, Konformitäts-Zertifikat.
Ceyear 3657-Serie Optionen und Zubehör
| Modell | Beschreibung | Für VNA... |
| 3657-001 | Rack-Montagekit | 3657A/B |
| 3657-002 | Rack-Montagekit | 3657AM/BM |
| 3657-004 | Gedrucktes Handbuch (Englisch) | Alle Versionen |
| 3657-005 | Aluminium-Transportkoffer | 3657A/B |
| 3657-006 | Option Englisch für Front- und Rück-Panel sowie Betriebsystem | Alle Versionen |
| 3657-S07 | Automatische Vorrichtungsentnahmefunktion (AFR) zum automatischen Testen und Entfernen von Messvorrichtungen für Single-End- und Balance-Geräte | Alle Versionen |
| 3657-S11 | Erweiterte Zeitbereichsanalyse für TDR-Zeitbereichsimpedanzprüfung, Augendiagrammanalyse usw., geeignet für den gesamten Bereich | Alle Versionen |
| 3657A-221 | 2-Port 9 kHz Niederfrequenzexpansion, erweitert die untere Grenze des Frequenzbereichs auf 9 kHz | 3657A |
| 3657A-400 | 4-Port Messung zur Konfiguration eines 4-Port-Vektornetzwerkanalysators mit zwei Stimulusquellen und einem Frequenzbereich von 100 kHz...4.5 GHz | 3657A |
| 3657A-421 | 4-Port 9 kHz Niederfrequenzexpansion, erweitert die untere Grenze des Frequenzbereichs auf 9 kHz; Option -400 zusätzlich erforderlich | 3657A |
| 3657AM-221 | 2-Port 9 kHz Niederfrequenzexpansion, erweitert die untere Grenze des Frequenzbereichs auf 9 kHz | 3657AM |
| 3657AM-400 | 4-Port Messung zur Konfiguration eines 4-Port-Vektornetzwerkanalysators mit zwei Stimulusquellen und einem Frequenzbereich von 100 kHz...4.5 GHz | 3657AM |
| 3657AM-421 | 4-Port 9 kHz Niederfrequenzexpansion, erweitert die untere Grenze des Frequenzbereichs auf 9 kHz; Option -400 zusätzlich erforderlich | 3657AM |
| 3657B-221 | 2-Port 9 kHz Niederfrequenzexpansion, erweitert die untere Grenze des Frequenzbereichs auf 9 kHz | 3657B |
| 3657B-400 | 4-Port Messung zur Konfiguration eines 4-Port-Vektornetzwerkanalysators mit zwei Stimulusquellen und einem Frequenzbereich von 100 kHz...9 GHz | 3657B |
| 3657B-421 | 4-Port 9 kHz Niederfrequenzexpansion, erweitert die untere Grenze des Frequenzbereichs auf 9 kHz; Option -400 zusätzlich erforderlich | 3657B |
| 3657BM-221 | 2-Port 9 kHz Niederfrequenzexpansion, erweitert die untere Grenze des Frequenzbereichs auf 9 kHz | 3657B |
| 3657BM-400 | 4-Port Messung zur Konfiguration eines 4-Port-Vektornetzwerkanalysators mit zwei Stimulusquellen und einem Frequenzbereich von 100 kHz...9 GHz | 3657B |
| 3657BM-421 | 4-Port 9 kHz Niederfrequenzexpansion, erweitert die untere Grenze des Frequenzbereichs auf 9 kHz; Option -400 zusätzlich erforderlich | 3657B |
