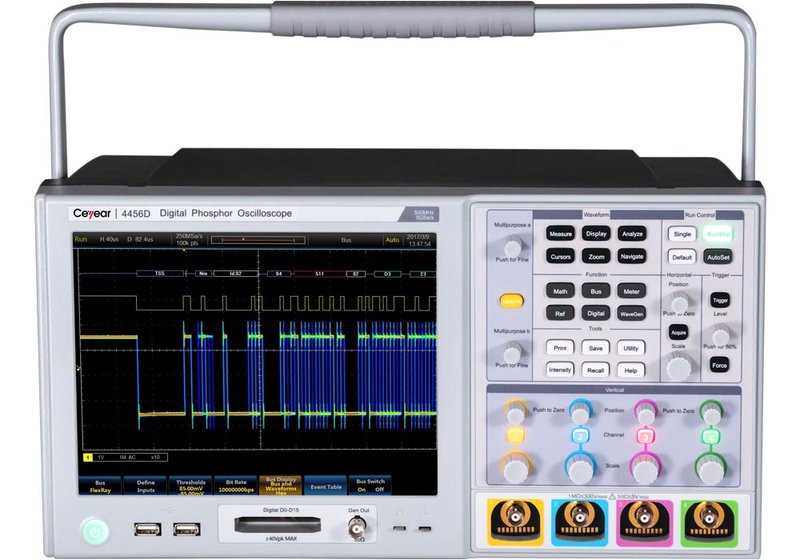

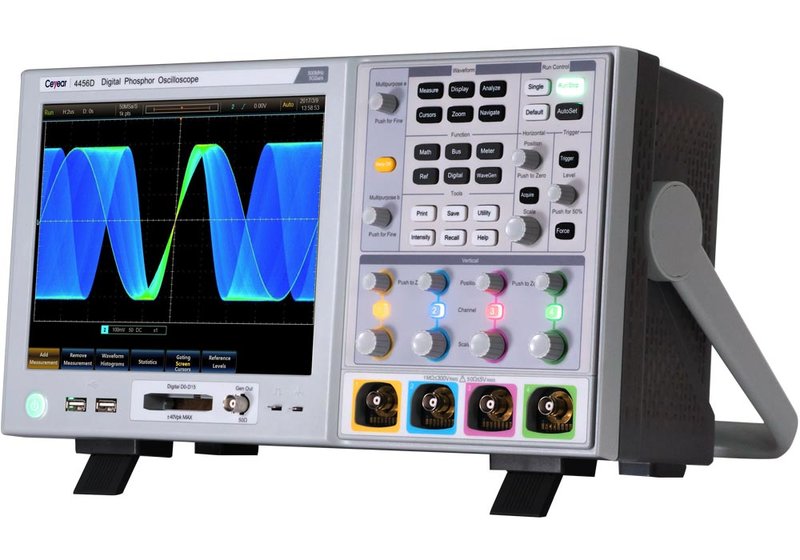

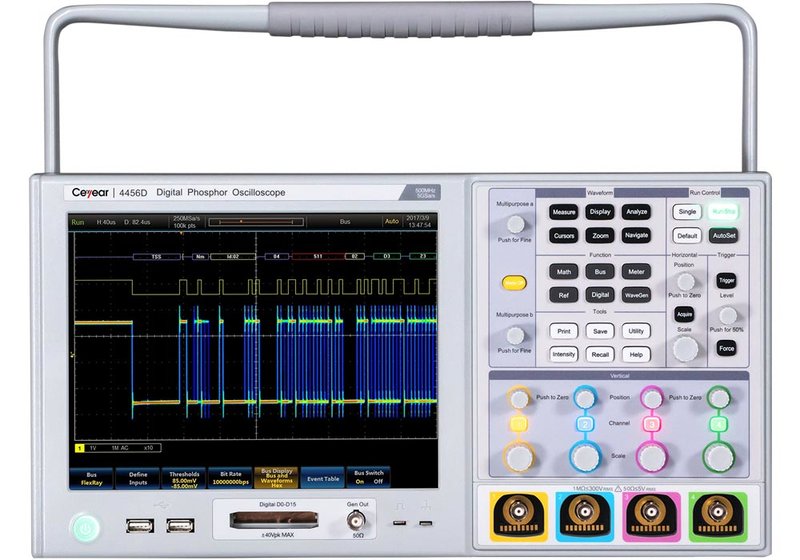

Ceyear 4456 Serie digitale Phosphor-Oszilloskope (DPO) bis 1GHz
Vorteile der Ceyear-4456-Serie 4-Kanal Oszilloskope mit Mixed-Signal-Option
- Oszilloskope mit Digital Phosphor Technologie.
- Bandbreiten bis 1 GHz - Standard- und Economy-Modelle sowie eine Vielzahl praktischer Optionen.
- Großer, heller, kapazitiver Touch-Screen.
Ceyear 4456 Serie digitale Phosphor-Oszilloskope (DPO) bis 1 GHz
Die DPO (Digital Phosphor Oszilloskope) der Ceyear 4456 Series kombinieren die Funktionalität eines Digital-Oszilloskops, eines Logik-Analysators (MSO/Mixed Signal Oszilloskop-Option), eines Signal-Generators (Option), eines Protokoll-Analysators (Option) und eines Digital-Voltmeters. Die DPO bieten eine Vielzahl flexibler Funktionen, darunter Waveform-Autoset, automatische Messungen von Signalform-Parametern, Cursor-Messungen, Histogramm-Messungen, arithmetische Operationen, FFT-Analyse, serielle Protokoll-Trigger und Analyse (Option), Grenzwert- und Masken-Test (Option), Leistungsmessung und -Analyse (Option), Waveform-Record and Replay, Mixed-Signal-Analyse (Option), Arbiträr-Signal-Generator (Option) und mehr.
- Digital Phosphor Oszilloskope mit Bandbreiten bis 350 MHz, 500 MHz oder 1 GHz.
- 4 Analog-Kanäle; MSO-Option: 16 Digital-/Logik-Kanäle.
- Hohe Waveform-Capture-Rate 1.000.000 Wfms/s.
- Sample-Rate bis 5 GS/s, Speichertiefe bis 500 oder 200 Mpts/Kanal.
- Vielseitige Optionen machen das Gerät zu einem multifunktionalen 5-in-1 Universal-Instrument aus: Oszilloskop, Logik-Analysator/MSO, Arbiträr-Signal-Generator, Protokoll-Analysator, Digital-Voltmeter.
- Any Acquire Phosphor Technologie.
- 10,4"/26,4 cm kapazitiver Touch-Screen.
- Schnittstellen: USB Host&Decive, Ethernet/LAN.
Modell-Übersicht
| Modell | 4456C | 4456D | 4456E | 4456CM | 4456DM | 4456EM | |
| Kanäle | analog | 4 | 4 | 4 | 4 | 4 | 4 |
| digital* | 16 | 16 | 16 | 16 | 16 | 16 | |
| Bandbreite | analog | 350 MHz | 500 MHz | 1 GHz | 350 MHz | 500 MHz | 1 GHz |
| Sample-Rate | analog | 5 GS/s (1, 2 Kanäle), 2,5 GS/s (3, 4 Kanäle) | 5 GS/s (1, 2 Kanäle), 1,25 GS/s (3, 4 Kanäle) | ||||
| digital* | 2,5 GS/s | ||||||
| Auflösung | analog | 8 bit | |||||
| Speichertiefe | analog | 500 Mpts/Kanal | 200 Mpts/Kanal | ||||
| digital* | 500 Mpts/Kanal | 200 Mpts/Kanal | |||||
| Waveform-Capture-Rate | analog | Fast Sample Modell: 1.000.000 Wfms/s, segmentiertes Modell: 700.000 Wfms/s | |||||
| Trigger | Zone, Flanke, Sequenz, Runt, Pulsbreite, Logik, Setup und Hold, Anstieg-/Abfall-Zeit, Video, HD-Video (optional) | ||||||
| Protokoll-Analysator-Option | I2C, SPI, CAN, LIN, FlexRay, RS232, USB, Audio, MIL-STD-1553 | ||||||
| Signal-Generator-Option | 1 Kanal, 25 MHz Bandbreite, 200 MS/s Sample-Rate; vordefinierte Signalformen: Sinus, Rechteck, Rampe, Puls, DC, Rauschen, SinC, exponentieller Anstieg/Abfall, Gauss, Lorentz, Haversinus; Modulation: FM, AM und FSK; Arbiträr-Signalformen: Bis zu 16 kPunkte | ||||||
| Digital Voltmeter | Spannung, Frequenz | ||||||
| Weitere Funktionen | Signalform-Histogramm-Messungen, Signal-Mathematik, FFT, Grenzwert- und Maskentest (optional), Leistungsmessung und -Analyse (optional) | ||||||
| Display | 10,4" (ca. 26,4 cm) kapazitiver Touch-Screen; 256 Graustufen; Signalform-Farbe normal, invertiert, Temperatur, spektral; zusätzlicher VGA-Port | ||||||
| Schnittstellen | USB Host und Device, Ethernet/LAN | ||||||
| Abmessungen (mm) | 425 x 222 x 160; ca. 6 kg | ||||||
* MSO/Logik-Analysator optional.
Lieferumfang: DPO, 4 passive Spannungs-Tastköpfe, Netzkabel, Handbuch, Programmier-Handbuch, Konformitäts-Zertifikat.
