Ceyear elektromechanische HF-Schalter und Millimeter-Wellen WG-Schalter
- Ein HF- oder Mikrowellen-Schalter ist eine Geräte zum Routen von hochfrequenten Signalen über einen Übertragungsweg.
- HF- und Mikrowellen-Schalter werden in Microwellen-Testsystemen eingesetzt für das Signal-Routing zwischen Messinstrumenten und Prüflingen (DUT/Device Under Test).
- Ein Schalter in einer Schalt-Matrix erlaubt das Signal-Routing von mehreren Messinstrumenten zu einem oder mehreren DUT.
- So können mit dem gleichen Setup ohne häufiges Umstecken verschiedene Tests gefahren werden.
- Der gesamte Test-Prozess kann automatisiert werden, wodurch der Durchsatz bei großen Testvolumina erhöht wird.
- Großer Frequenz-Bereich von DC bis 67 GHz, außergewöhnliche Einfügungsdämpfung, geringer VSWR, exzellente Isolation.
- Hohe Zuverlässigkeit, Lebensdauer im Bereich von Millionen Zyklen.
- Geringer Leistungs-Verlust, verschiedene Steuer-Betriebsarten.
- Verschiedene Ausführungn erhältlich, darunter SPDT, DPDT, SPNT, 2P3T:
Single Pole, Double Throw SPDT-Wechselschalter (oder 1:2) routen Signale von einem Eingang auf zwei Ausgangspfade.
Multiport-Schalter oder Single Pole, Multiple Throw SPnT-Schalter routen signale von einem Eingang auf drei oder mehr Ausgangspfade.
Transfer-Schalter oder Double Pole, Double Throw DPDT-Schalter.
Modell-Übersicht
| FET-Serie | ||||||||
| Modell | Typ | Frequenz-Bereich | Einfügungsdämpfung (max.) | Isolation (typ.) | VSWR (On/Off-Zustand) | P-1 dB (typ. >500 MHz) | Schaltzeit (typ.) | Anschluss-Typ |
| Ceyear-70103 | SPDT (reflektiv) | 300 kHz...6 GHz | 3 dB | 40 dB | max. 2,0 | 25 dBm | 0,1 µs | 3,5 mm(f) |
| 6 GHz...20 GHz | 4,5 dB | 30 dB | ||||||
| Ceyear-70104 | SPDT (absorptiv) | 300 kHz...6 GHz | 4.8 dB | 90 dB | max. 1,6/1,4 | 27 dBm | 20 µs | 3,5 mm(f) |
| Ceyear-70105 | SPDT (absorptiv) | 300 kHz...6 GHz | 5,5 dB | 90 dB | max. 2,0/1,6 | 25 dBm | 20 µs | 3,5 mm(f) |
| 6 GHz...20 GHz | 9 dB | 75 dB | ||||||
| PIN-Serie | ||||||||

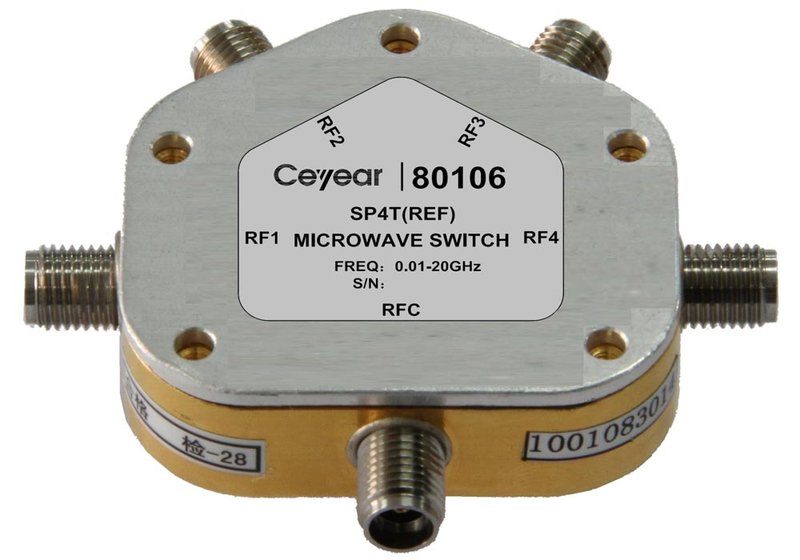

| Ceyear-80106 | SP4T (reflektiv) | 10 MHz...10 GHz | 2,8 dB | 30 dB | typ. 1,7/- | - | - | 3,5 mm(f) |
| 10 GHz...20 GHz | 3,5 dB | 30 dB | typ. 2/- | |||||
| Ceyear-80109 | SP16T (reflektiv) | 10 MHz...20 GHz | 7 dB | 30 dB | typ. 2/- | - | - | 3,5 mm(f) |

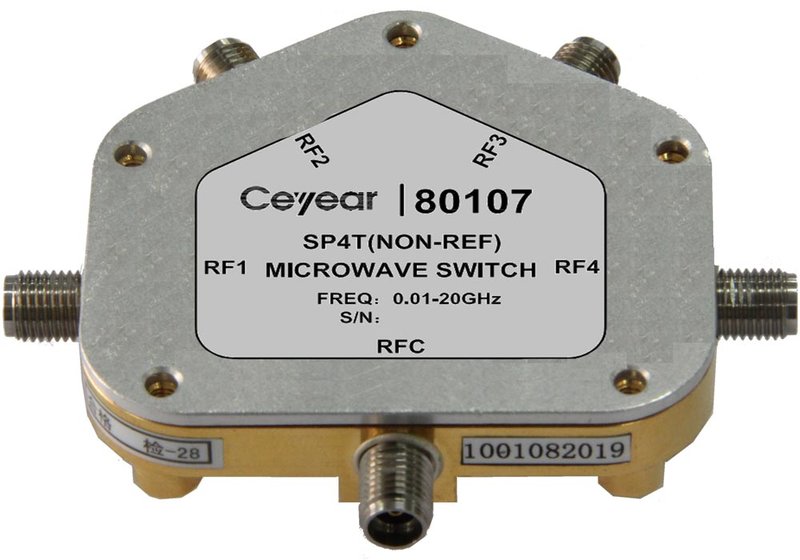

| Ceyear-80107 | SP4T (absorptiv) | 10 MHz...20 GHz | 4,5 dB | 110 dB | typ. 1,9/1,7 | - | - | 3,5 mm(f) |
| 10 GHz...20 GHz | 4,5 dB | 110 dB | typ. 2,2/1,7 | |||||
| Ceyear-80108 | SP4T (absorptiv) | 10 MHz...10 GHz | 4,5 dB | 110 dB | typ. 1,9/1,7 | - | - | 2,4 mm(f) |
| 10 GHz...20 GHz | 4,5 dB | 110 dB | typ. 2,2/1,7 | |||||
| 20 GHz...40 GHz | 8 dB | 90 dB | typ. 2,5/2,2 | |||||
| Ceyear-80110 | SP3T (absorptiv) | 1 MHz...18 GHz | 6 dB | 50 dB | typ. 1,8/- | - | - | 3,5 mm(f) |

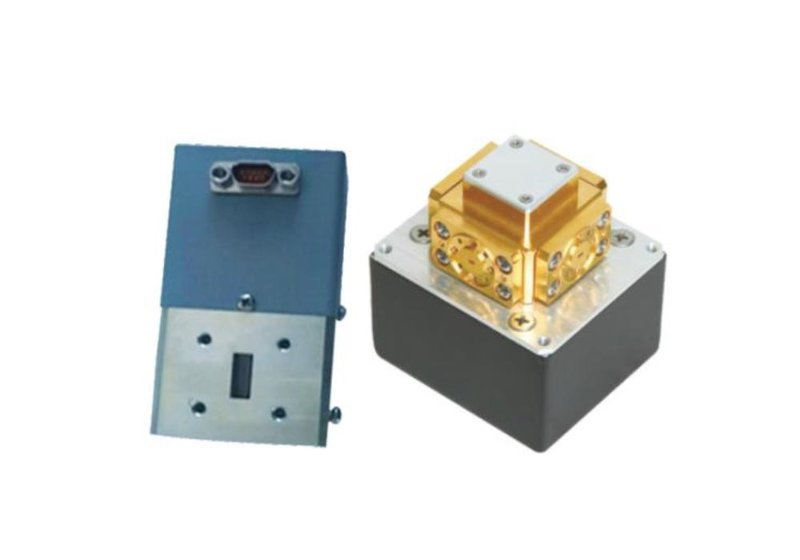

| Millimeter-Wellen WG-Schalter | ||||||||
| Modell | Frequenz-Bereich | Anschluss-Typ | Flansch-Standard (UG) | Schaltzeit (max.) | Einfügungsdämpfung (max.) | SWR (max.) | Isolation (max.) | Gewicht (max.) |
| Ceyear-82101 | 50...75 GHz | WR15 | UG-385/U-M | 100 ms | 0,8 dB | 1,3 | 30 dB | 842 ±50 g |
| Ceyear-82102 | 75...110 GHz | WR10 | UG-387/U-M | 100 ms | 1 dB | 1,3 | 30 dB | 842 ±50 g |
| Ceyear-82103 | 40...60 GHz | WR19 | UG-383/U-M | 100 ms | 0,6 dB | 1,3 | 30 dB | - |
| Ceyear-82104 | 26,5...40 GHz | WR28 | UG-599/U | 100 ms | 0,6 dB | 1,3 | 30 dB | - |
| Ceyear-JH-BJ140/01-001S | 12...17 GHz | WR62 | UBR140 | 40 ms | 0,1 dB | 1.1 | 60 dB | 220 ±15 g |
| Ceyear-JH-BJ220-003S | 18...26,5 GHz | WR42 | UBR220 | 50 ms | 0,2 dB | 1,2 | 60 dB | 220 ±15 g |
| Ceyear-JH-BJ320-002S | 18...26,5 GHz | WR28 | UG-599/U | 50 ms | 0,2 dB | 1,2 | 60 dB | 220 ±15 g |
