Yokogawa CL Serie Messzangen

Neu
Yokogawa CL Serie Messzangen
weitere Bilder:
Preis

ab 110,33*
* zzgl. MwSt. zzgl. Versandkosten
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand
Lieferzeit
Beschreibung

Vorteile

  • Kombination aus Stromzange und Messgeräte mit Display.
  • Modelle für AC-, AC/DC-Strommessung und Leckstrommessung.
  • Große Zangenöffnung für Leiter bis 54 mm Durchmesser.

Yokogawa CL Serie Messzangen.

Die Modelle der Serie Yokogawa CL sind griffige, handlich-leichte und kompakte Mess-/Testzangen. Es sind Varianten erhältlich für AC-Strommessung, AC/DC-Strommessung und Leckstrommessung, jeweils mit verschiedenen Strom-Bereichen und Zangen-Duchmessern. Abhängig vom Modell haben die Geräte eine Mittelwerts- oder Echt-Effektivwert-Anzeige. Alle Geräte der Serie bieten eine Data-Hold-Funktion.

Modelle für AC-Strom

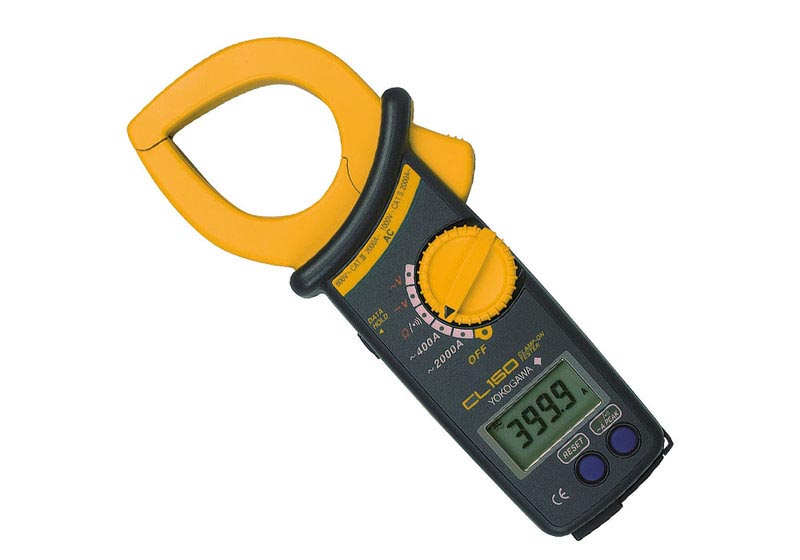

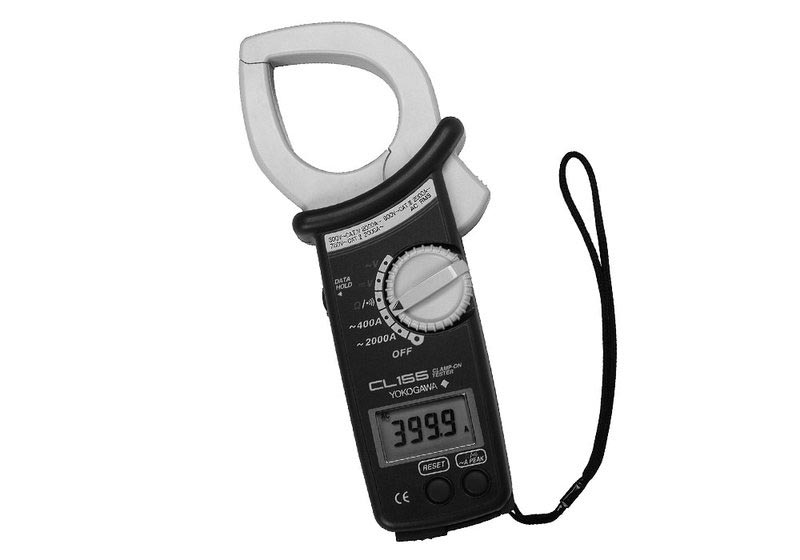

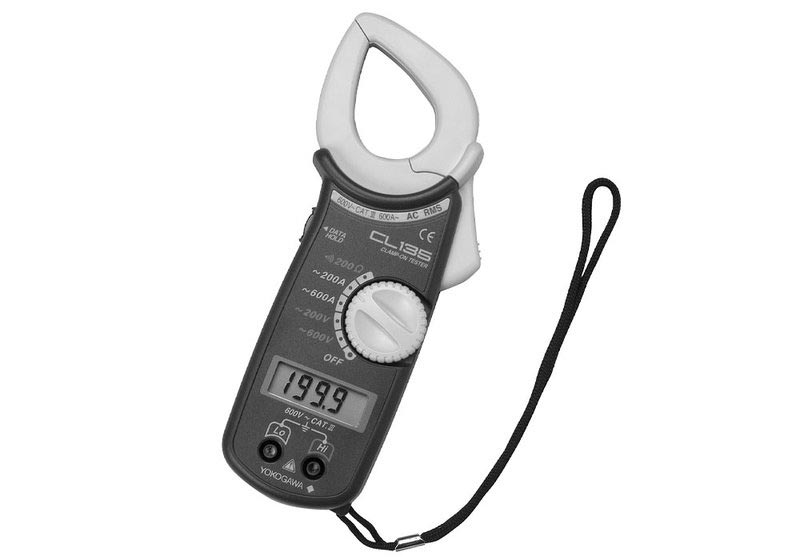

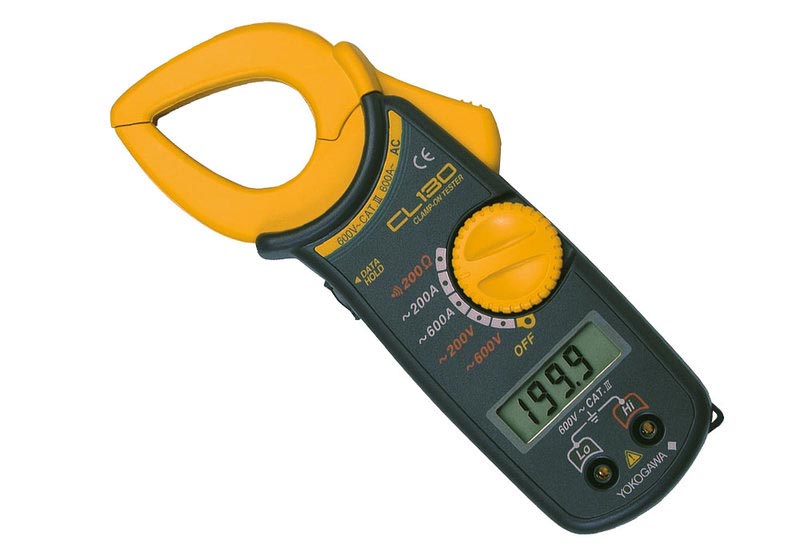

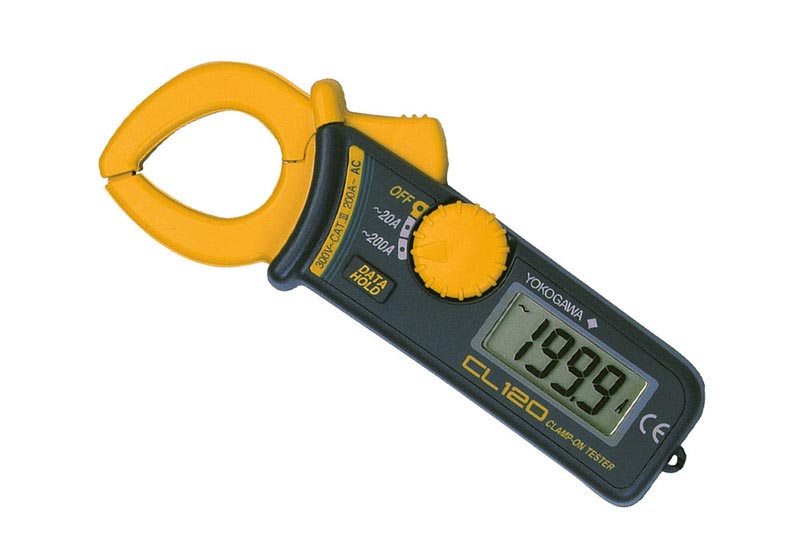

Modell CL120 CL130 CL135 CL150 CL155
Durchmesser des zu messenden Leiters 24 mm 30 mm 30 mm 54 mm 54 mm
Display 1999 1999 1999 3999 3999
DC-Strom Bereich - - - - -
Auflösung - - - - -
AC-Strom Bereich 20/200 A 200/600 A 200/600 A 400/2000 A 400/2000 A
Auflösung 0,01 A 0,1 A 0,1 A 0,1 A 0,1 A
Frequenz-Charakteristik 40 Hz...1 kHz 40 Hz...1 kHz 40 Hz...1 kHz 40 Hz...1 kHz 40 Hz...1 kHz
Messmethode Mittelwert Mittelwert Echter Effektivwert (True RMS) Mittelwert Echter Effektivwert (True RMS)
Weitere Messungen AC-Spannung -
DC-Spannung - - -
Durchgangsprüfung -
Frequenz - - - - -
Temperatur - - - - -
Weitere Funktionen Rekorder-Output - - -
Waveform-Monitor-Output - - - - -
Data-Hold
Auto-Hold - - - - -
Peak-Hold - - -
Max.-Wert-Speicher - - - - -
Mittelwert-Display - - - - -
Filter - - - - -
Range-Hold (Strom-Bereich ✓ (Strom-Bereich) ✓ (Strom-Bereich)
Auto ZERO Adjust - - - - -
Auto Power-off - - ✓ (Sleep-Funktion/Power-down) ✓ (Sleep-Funktion/Power-down)
Sicherheit EN61010-1,
EN61010-2-032 (CAT  III 300 V)
EN61010-1,
EN61010-2-031, EN61010-2-032 (CAT III 600 V)
EN61010-1,
EN61010-2-031, EN61010-2-032 (CAT III 600 V)
EN61010-1,
EN61010-2-031, EN61010-2-032 (CAT M 600 V, CAT II 1000 V)
EN61010-1, EN61010-2-031, EN61010-2-032 (CAT HI 600 V, CAT II 1000 V)

Modelle für AC/DC-Ströme

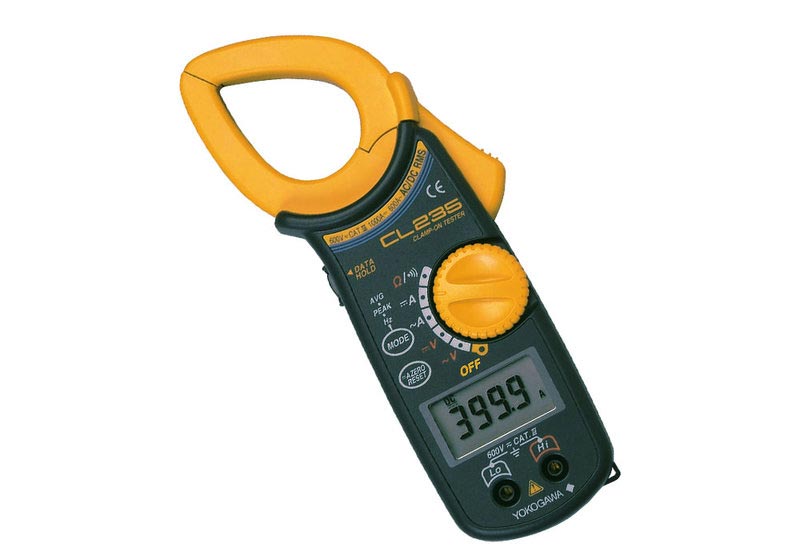

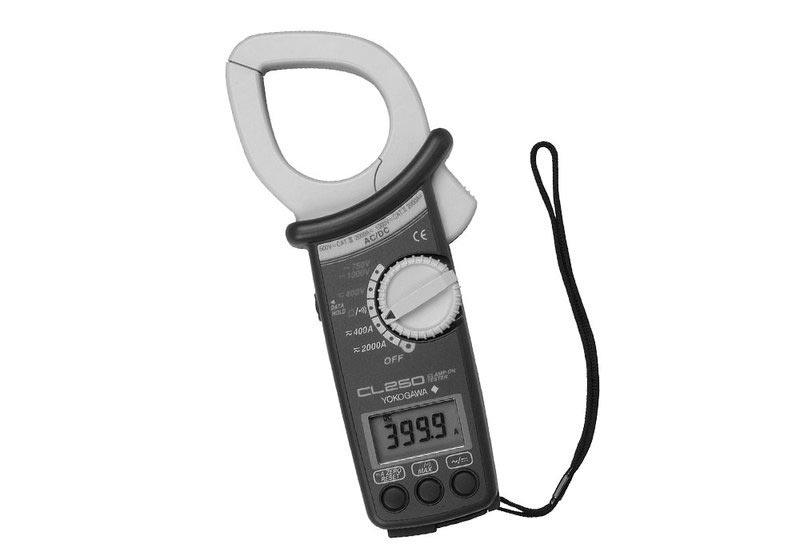

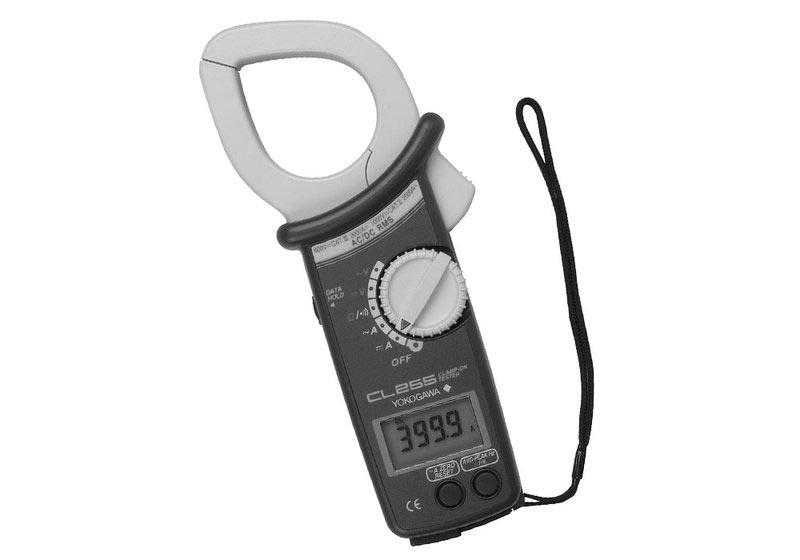

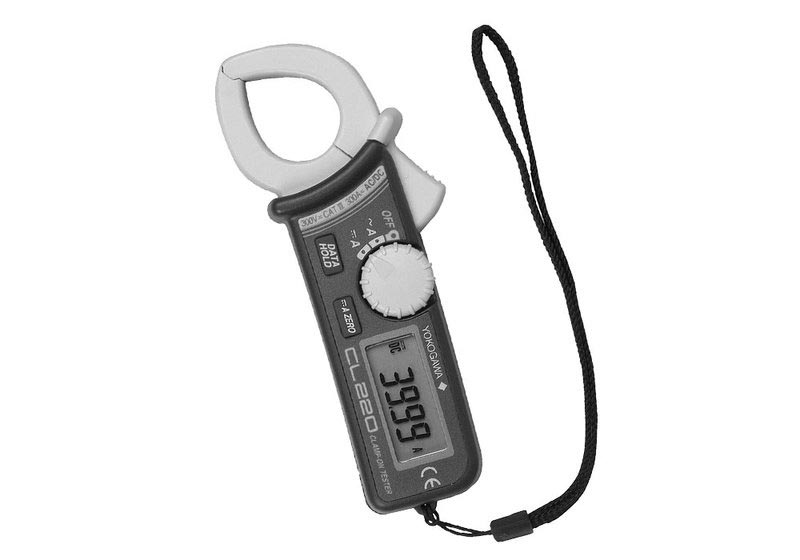

Modell CL220 CL235 Cl250 CL255
Durchmesser des zu messenden Leiters 24 mm 33 mm 55 mm 55 mm
Display 3999 3999 3999 3999
DC-Strom Bereich 40/300 A 400/1000 A 400/2000 A 400/2000 A
Auflösung 0,01 A 0,1 A 0,1 A 0,1 A
AC-Strom Bereich 40/300 A 400/600 A 400/2000 A 400/2000 A
Auflösung 0,01 A 0,1 A 0,1 A 0,1 A
Frequenz-Charakteristik 20 Hz...1 kHz 40 Hz...1 kHz 40 Hz...1 kHz 30 Hz...1 kHz
Messmethode Mittelwert Echter Effektivwert (True RMS) Mittelwert Echter Effektivwert (True RMS)
Weitere Messungen AC-Spannung -
DC-Spannung -
Durchgangsprüfung -
Frequenz - -
Temperatur - - - -
Weitere Funktionen Rekorder-Output - -
Waveform-Monitor-Output - - - -
Data-Hold
Auto-Hold - - - -
Peak-Hold - -
Max.-Wert-Speicher - - -
Mittelwert-Display - -
Filter - - - -
Range-Hold (Strom-Bereich - - ✓ (Strom-Bereich) -
Auto ZERO Adjust
Auto Power-off ✓ (Sleep-Funktion/Power-down) ✓ (Sleep-Funktion/Power-down) ✓ (Sleep-Funktion/Power-down) ✓ (Sleep-Funktion/Power-down)
Sicherheit EN61010-1, EN61010-2-032 (CAT III 300 V) EN61010-1,EN61010-2-031, EN61010-2-032 (CAT III 600 V) EN61010-1, EN61010-2-031, EN61010-2-032 (CAT III 600 V, CAT II 1000 V) EN61010-1,EN61010-2-031, EN61010-2-032 (CAT III 600 V, CAT II 1000 V)

Modelle für Leckströme

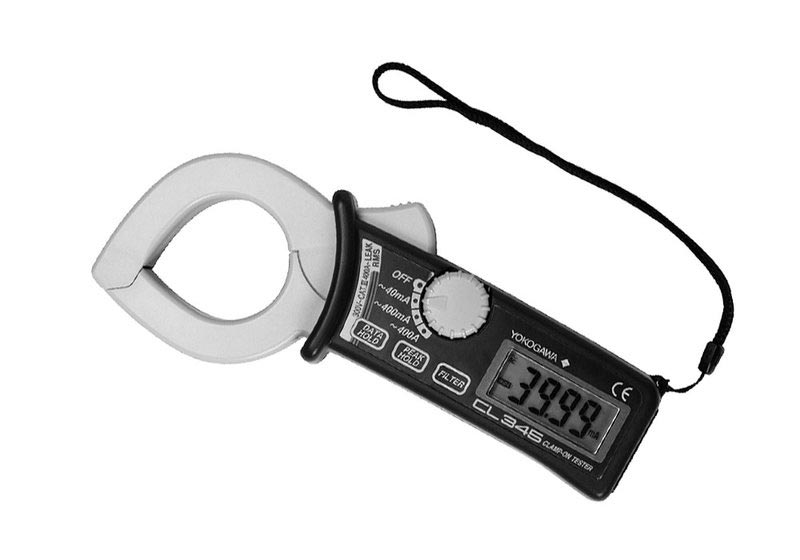

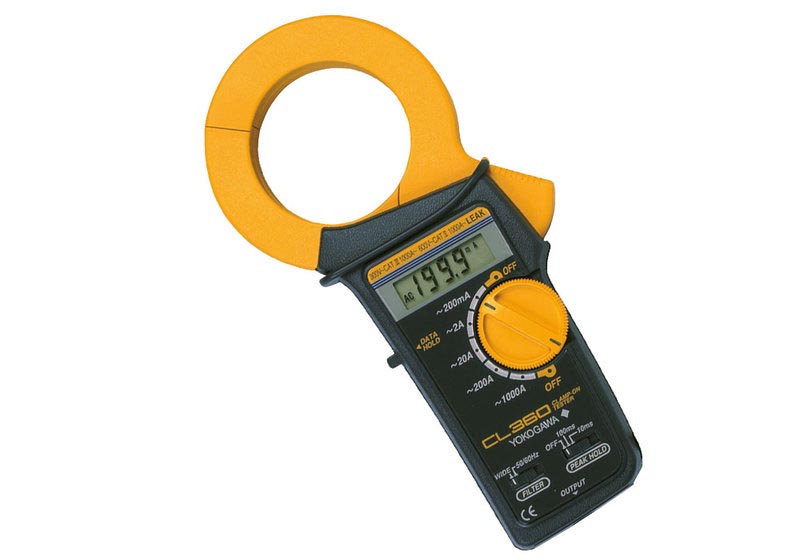

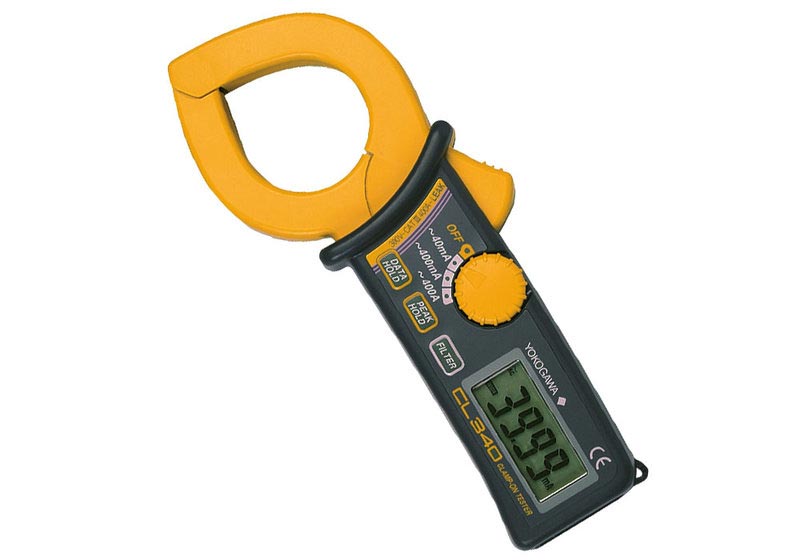

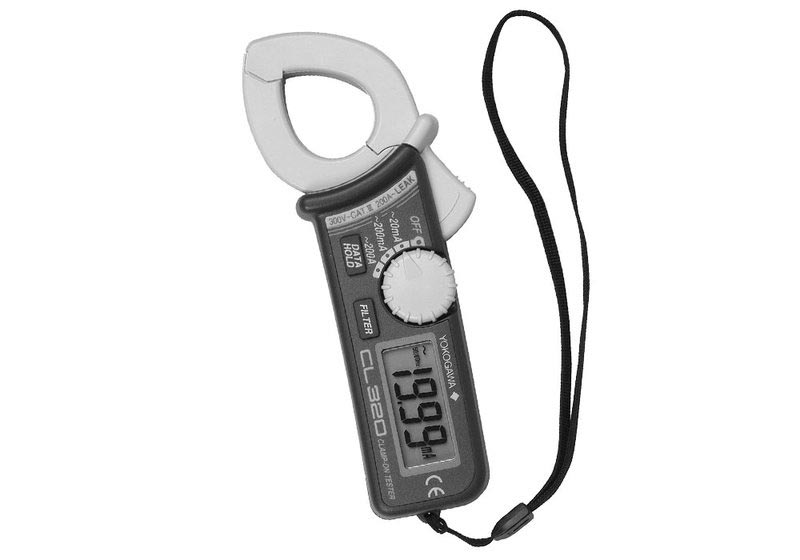

Modell CL320 CL340 CL345 CL360
Durchmesser des zu messenden Leiters 24 mm 40 mm 40 mm 68 mm
Display 1999 3999 4200 1999
DC-Strom Bereich - - - -
Auflösung - - - -
AC-Strom Bereich 20/200 mA, 200 A 40/400 mA, 400 A 40/400 mA, 400 A 200 mA/2/20/200/1000 A
Auflösung 0,01 mA 0,01 mA 0,01 mA 0,1 mA
Frequenz-Charakteristik 40...400 Hz 20 Hz...1 kHz 20 Hz...1 kHz 40 Hz...1 kHz
Messmethode Mittelwert Mittelwert Echter Effektivwert (True RMS) Mittelwert
Weitere Messungen AC-Spannung - - - -
DC-Spannung - - - -
Durchgangsprüfung - - - -
Frequenz - - - -
Temperatur - - - -
Weitere Funktionen Rekorder-Output - - -
Waveform-Monitor-Output - - -
Data-Hold
Auto-Hold - - - -
Peak-Hold -
Max.-Wert-Speicher - - - -
Mittelwert-Display - - - -
Filter
Range-Hold (Strom-Bereich
Auto ZERO Adjust - - - -
Auto Power-off -
Sicherheit EN61010-1, EN61010-2-032 (CAT III 300 V) EN61010-1, EN61010-2-032 (CAT III 300 V) EN61010-2-032 (CAT III 300 V) EN 61010-1, EN 61010-2-032 (CAT III 300 V)

Prozess-Meter

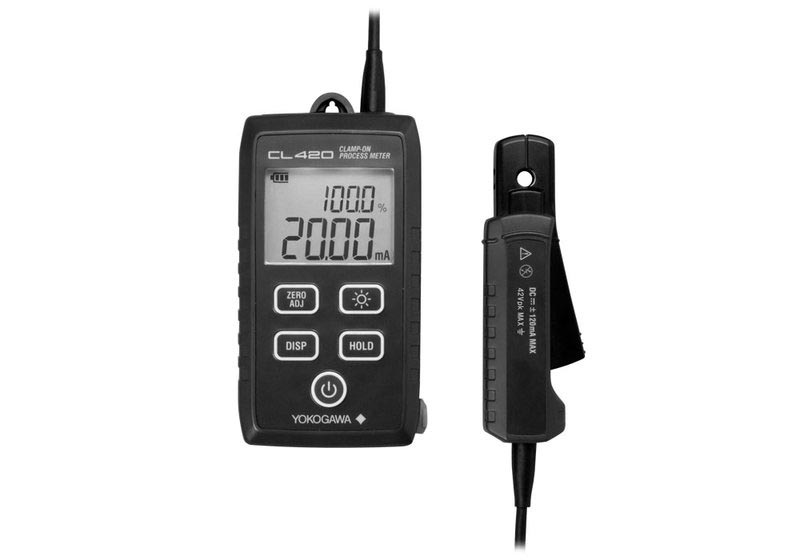

Modell CL420
Durchmesser des zu messenden Leiters max. 6 mm
DC-Strom Bereich und Auflösung [Messbereich]: 20,00 mA [0,00 bis ±21,49 mA], 100,0 mA [±21.0 bis ±126,0 mA]
Messgenauigkeit: ±(0,2% rdg + 5 dgt), ±(1,0% rdg + 5 dgt)
DC-Spannungs-Output 20,00 mA [0,0 bis ±214,9 mV], 100,0 mA [±210 bis ±1260 mV]
(DCA Genauigkeit) + (±0,5 mV), (DCA Genauigkeit) + (±3 mV)
Display 4-Digit LCD numerisches Display
Antwortzeit Ca. 1,5 s (2,5 s über den gesamten Bereich)
Bereichsumschaltung Autorange
Betriebsumgebung -10...+50°C, 80% rel. Feuchtigkeit oder weniger (nicht-kondensierend)
Spannungsfestigkeit 2,21 kVAC für 5 s (zwischen Innenteil und Gehäuse)
Versorgung Vier AA-Batterien (1,5V LR6); Batterie-Lebensdauer ca. 60 h (kontinuierlich) mit Backlight und LED-Light aus
Weitere Funktionen Data-Hold, Zero-Adjust-Funktion, Auto-Power-off, LED-Taschenlampe, Display-Beleuchtung, Panel-Beleuchtung
Sicherheit EN61010-1, EN61010-2-030, EN61010-2-032
Abmessungen (BxHxT, mm) 61 x 111 x 40, ca. 290 g (inkl. Batterien)

Bitte beachten Sie: Das Qualitäts-Test-Zertifikat QIC muss sofort mit dem Neugerät mitbestellt werden. Eine nächträgliche Bestellung ist nicht möglich!
