Yokogawa CW500 - Portabler Energie-, Leistungs-, Netzqualitäts-Analysator

Neu

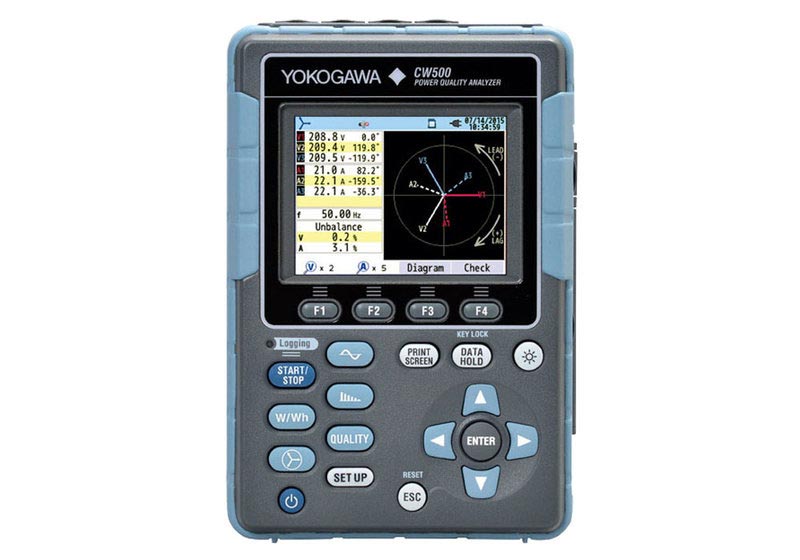

Yokogawa CW500 Portabler Energie-, Leistungs-, Netzqualitäts-Analysator
weitere Bilder:
Preis

3.029,00*
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand
Beschreibung

Vorteile

  • Handheld-Leistungs-Analysator für ein- und mehrphasige Netze.
  • Erfassungsperioden 1 s bis 2 h einstellbar.
  • 2 GB Speicher (SD-Karte) und Software CW500Viewer inkl.

Yokogawa CW500 - Portabler Energie-, Leistungs- und Netzqualitäts-Analysator.

Der Yokogawa CW500 ist ein portabler Energie-, Leistungs- und Netzqualitäts-Analysator für ein- und mehrphasige Netze. Er wird eingesetzt für die Energie- und Verbrauchsmessung, Leckstrommessung, Harmonischen-Analyse (bis zur 50.), Netzüberwachung und Flickermessung. Das Gerät ist übersichtlich aufgebaut und einfach zu bedienen.

  • Garantierte Basisgenauigkeit bei 40...70 Hz: ±(0,3% vom Leistungsmesswert + 0,2% vom Effektivwert-Messbereich) (ohne Stromzangen).
  • IEC61000-4-30 Class-S-konform, berücksichtigt IEC61000-4-15, IEC61000-4-7.
  • Erfassungsperioden von 1 s bis 2 h einstellbar.
  • Inkl. PC-Software CW500Viewer, 2 GB SD-Speicherkarte, USB-Schnittstelle.

Messung und Datenspeicherung

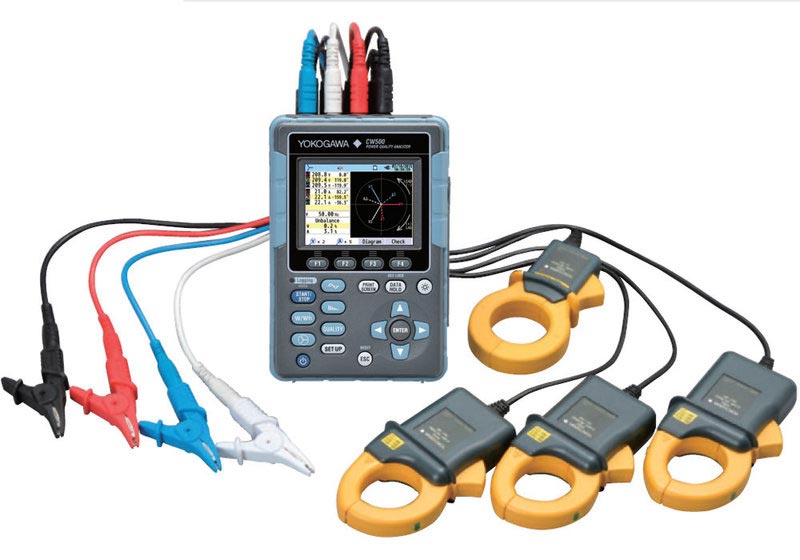

  • Simultanes Messen von drei Spannungen bis 1000 Veff, vier Strömen mit Stromzangen (optionales Zubehör) und zwei analogen Gleichspannungen bis 10 V.
  • Messwert-Anzeige numerisch und graphisch: Momentanwert, Mittelwert, Maximum/Minimum von Strom, Spannung, Wirkleistung, Leistungsfaktor, Phasenwinkel, Kapazitäten und DCV-Eingang.
  • Energiemessung für Verbrauch und Erzeugung.
  • Vergleichsmessungen mit Soll- und Ist-Leistungswerten.

Netzqualitätsanalyse

Messen von temporären Netzstörungen

  • Erfassen von temporären Störungen (Überspannungen, Spannungseinbrüche bzw. -unterbrechungen, transiente Impulse, Einschaltströme, Flicker, Harmonische) im Netz mit kleinem Abtastintervall von 24 µs. Diese Störungen können elektrische Geräte beschädigen oder zerstören.
  • Erfassen von Ereignissen nach Art der Fehlfunktion mit Erscheinungszeit, Messwert, Kurvenform von Strom/Spannung.
  • Messmethoden werden IEC61000-4-30 Class-S-konform durchgeführt.

Schnellstart

  • Sicheres Verdrahten und Einstellen vor der Messung unterstützt durch "Quick Start Guides".
  • Automatisches Erkennen und Einstellen angeschlossener Stromzangen.
  • Vektordiagramm zeigt die Spannungs- und Stromphasen zwischen den Eingangskanälen und prüft, ob richtig verdrahtet wurde.

CW500 Viewer Software (inklusive)

  • Automatisches Erzeugen von Grafiken und Reports.
  • Einfache Bedienung und Menüführung.
  • Echtzeitmessung über die integrierte USB-Schnittstelle.
  • Datentypen: Leistungsdaten, Ereignisdaten der Netzqualitätsanalyse, Settings, Bildschirmdaten (Screenshot).

Lieferumfang: CW 500 (standardmäßig mit den Optionen -B0, -F, -NB2) Handheld-Gerät, 98078 Spannungsmessspitzen-Set (4 Stück: rot, schwarz, weiß, blau), 93046 Transporttasche (für den Transport des CW500 und optionaler Messzangen), 97060 SD Speicherkarte (2 GB), PC-Software CW500Viewer.

Bitte beachten Sie: Das Qualitäts-Test-Zertifikat QIC muss sofort mit dem Neugerät mitbestellt werden. Eine nächträgliche Bestellung ist nicht möglich!
