Nexys Video AMD Artix 7 FPGA Trainer-Boards

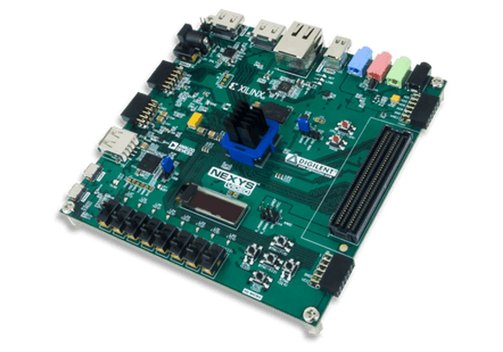

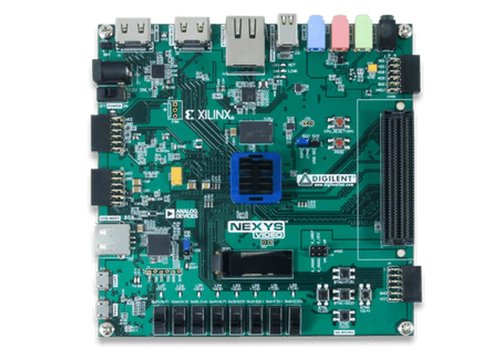

Nexys Video AMD Artix 7 FPGA: Trainer Board für Multimedia-Anwendungen
Das Nexys Video ist eine leistungsstarke Plattform für Audio/Video-Anwendungen. Basierend auf dem AMD Artix 7 XC7A200T verfügt das Nexys Video über die gesamte Leistung und FPGA-Fläche, die für A/V-Verarbeitung mit hoher Bandbreite und niedriger Latenz benötigt wird. Die Nutzung von A/V-Signalen wird durch einen integrierten Mini DisplayPort, drei digitale Hochgeschwindigkeits-Videoanschlüsse und einen 24-bit-Audio-Codec erleichtert. Mit Ethernet-, UART- und USB-Schnittstellen lässt sich das Design bequem skalieren und in größere Systeme integrieren. Mit dem 160-poligen FMC-LPC-Anschluss und vier zusätzlichen Pmod-Ports sind der Anpassbarkeit keine Grenzen gesetzt. Der Nexys Video wird von der AMD Vivado Design Suite unterstützt, einschließlich der kostenlosen WebPACK-Edition, was den Nexys Video zu einer hervorragenden Option für jedes Budget macht.

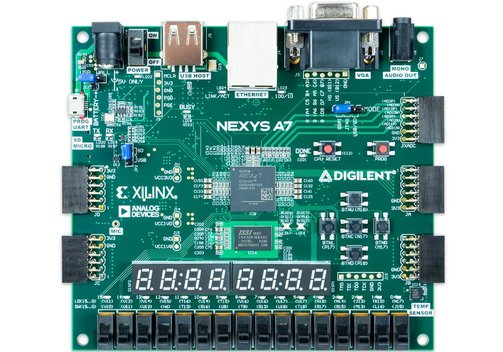

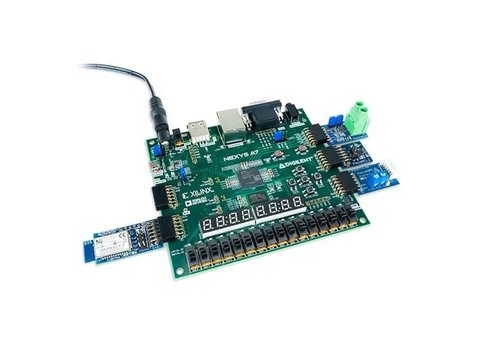

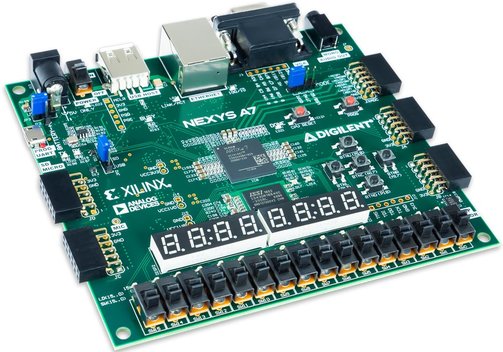

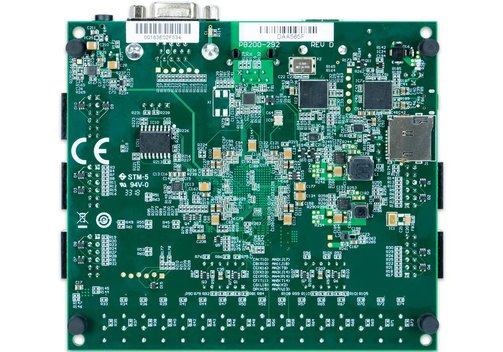

Nexys A7 AMD Artix 7 FPGA Trainer Board: Empfohlen für ECE-Lehrpläne
Das Nexys A7 ist ein einfach verständliches und dennoch leistungsstarkes FPGA-Entwicklungsboard. Das Nexys A7 wurde rund um die AMD Artix 7 FPGA-Familie entwickelt und ist eine sofort einsatzbereite Plattform für die Entwicklung digitaler Schaltungen, die industrielle Anwendungen in den Unterricht bringt. Dank der vielseitigen Auswahl an Schnittstellen wie 10/100 Ethernet, USB, UART, JTAG und VGA können Schüler sofort mit dem Nexys A7 lernen. Dank des eingebauten Temperatursensors, Mikrofons und Beschleunigungsmessers können die Schüler an einer Vielzahl von Projekten arbeiten, ohne zusätzliche Hardware zu benötigen. Natürlich stehen 5 Pmod-Ports für zusätzliche Anpassungsmöglichkeiten und Anwendungen zur Verfügung. Der Nexys A7-100T ist mit dem Artix 7 XC7A100T-1CSG324C FPGA ausgestattet. Die Nexys A7 wird von der AMD Vivado Design Suite unterstützt, zusammen mit der kostenlosen Standard-Edition, die dazu beiträgt, die Kosten für Studenten niedrig zu halten.
Modell-Übersicht
| Modell | Nexys Video AMD Artix 7 FPGA:. Trainer Board für Multimedia-Anwendungen | Nexys A7 AMD Artix 7 FPGA Trainer Board:. Empfohlen für ECE-Lehrpläne |
| 410-316 | 410-292 | |
| FPGA-Merkmale | AMD Artix 7 XC7A200T-1SBG484C. 33.650 Logik-Slices, jeweils mit vier 6-Eingangs-LUTs und 8 Flip-Flops. 13 Mbits schnelles Block-RAM (3x mehr als Nexys 4 DDR). 10 Taktmanagement-Kacheln, jeweils mit Phase-Locked-Loop (PLL). 740 DSP-Slices. Interne Taktraten von über 450 MHz. On-Chip-Analog-Digital-Wandler (XADC). Bis 3.75 Gbps GTP-Transceiver | Nexys A7-100T FPGA Part XC7A100T-1CSG324C. 15.850 Logik-Slices. 4.860 kbits Block-RAM. 128 MiB DDR2-Speicher. 6 Taktkacheln (mit PLL). 240 DSP-Slices. Interne Taktfrequenzen von mehr als 450 MHz. On-Chip-Analog-Digital-Wandler (XADC). Programmierbar über JTAG und Flash |
| Board-/Systemfunktionen | Programmierbar über JTAG, Quad-SPI-Flash, microSD und USB-Flash-Laufwerk. 512 MB 400 MHz (800 MT/s) DDR3. 32 MB Quad-SPI-Flash. microSD-Kartensteckplatz für nichtflüchtigen Speicher (Karte nicht im Lieferumfang enthalten). Spezieller integrierter USB-Anschluss für JTAG-Programmierung und Datenübertragungen. Stromversorgung über jede 12-V-Quelle (36-W-Netzteil im Lieferumfang enthalten). HDMI-Sink und HDMI-Quelle. Mini DisplayPort-Quelle. 24-bit-Audio-Codec mit vier 3,5-mm-Buchsen. 10/100/1000 Ethernet PHY mit eindeutiger MAC-Adresse im Lieferumfang enthalten. Benutzer-EEPROM. USB-UART-Brücke. Digilent Parallel Transfer Interface (DTPI) für Hochgeschwindigkeits-Datenübertragungen über USB. Digilent Serial Peripheral Interface (DSPI) für mittlere Datenübertragungsgeschwindigkeiten über USB. Integrierte Benutzerschnittstellen: 128x32 Monochrom-OLED-Display, 5 Benutzertasten, 8 Benutzerschalter, 8 Benutzer-LEDs. USB-HID-Host für Mäuse und Tastaturen. Voll bestückter 160-poliger FMC-LPC-Anschluss. Vier Pmod-Anschlüsse, Pmod für XADC-Signale | USB-JTAG-Programmierschaltung. 16 MB QSPI-Flash – aufgrund von Lieferengpässen kann entweder der Flash-Speicher S25FL127S oder S25FL128S auf Ihrer Platine geladen sein. Diese Teile sind funktional nicht gleichwertig, aber die Flash-Programmierung über Vivado und der QSPI-Boot-Modus sind davon nicht betroffen. Stromversorgung über USB oder eine beliebige 7...15-V-Quelle. microSD-Kartenanschluss. Systemkonnektivität: 10/100 Mbps Ethernet (Hinweis: Die von AMD bereitgestellte Softwareunterstützung für die Ethernet-Schnittstelle des Nexys A7 ist in den Versionen Vivado 2019.2 und neuer eingeschränkt); USB-UART-Brücke. Interaktions- und Sensorikkomponenten: 3-Achsen-Beschleunigungsmesser, PDM-Mikrofon, PWM-Audioausgang, Temperatursensor, 2 vierstellige Siebensegmentanzeigen, USB-HID für Mäuse/Tastaturen/Speichersticks, 16 Schalter, 16 LEDs, 2 dreifarbige LEDs, 12-bit-VGA-Ausgang. Erweiterungsanschlüsse: 4 Pmod-Anschlüsse, Pmod für XADC-Signale |
| Produktkonformität | HTC: 8471500150. ECCN: 5A992.c | HTC: 8471500150. ECCN: 5A992.c |
| Lieferumfang | Nexys Video Artix 7 FPGA. Maßgeschneiderte Digilent-Kartonverpackung. USB-A-zu-Micro-B-Programmierkabel und ein 12-V/3-A-Netzteil mit US- und EU-Adaptern (UK-Steckeradapter nicht im Lieferumfang enthalten) | Nexys A7-Entwicklungsboard. Maßgeschneiderte Digilent-Verpackung mit Schutzschaumstoff. Micro-USB-Kabel |
