Digilent Zmod-Serie Digitizer, Oszilloskope und AWG-FPGA-Module
Die Digilent Zmod-Module sind SYZYGY-kompatibel und für die Verwendung mit allen SYZYGY-kompatiblen Trägerplatinen mit den erforderlichen Funktionen vorgesehen. Die Modellversionen sind...

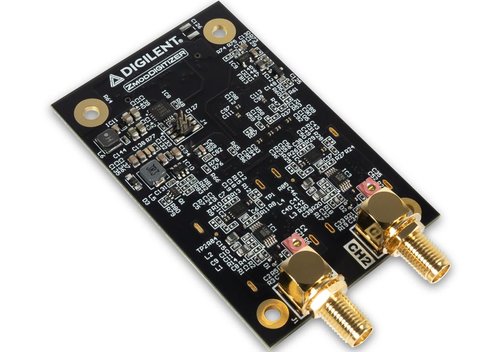

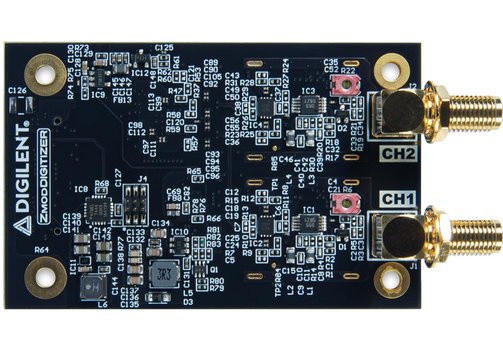

- Digitizer 1430-125 (410-416) mit einem Zweikanal-ADC und dem zugehörigen Frontend.

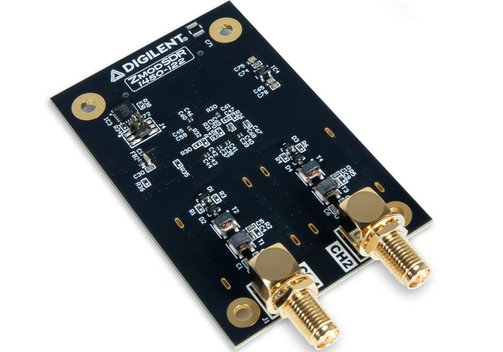

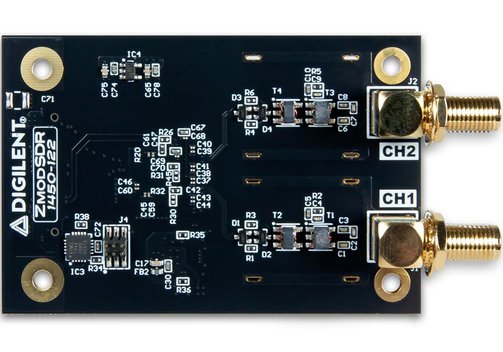

- SDR (410-427) Digitizer, entwickelt für Software-Defined-Radio- und RF-Anwendungen.

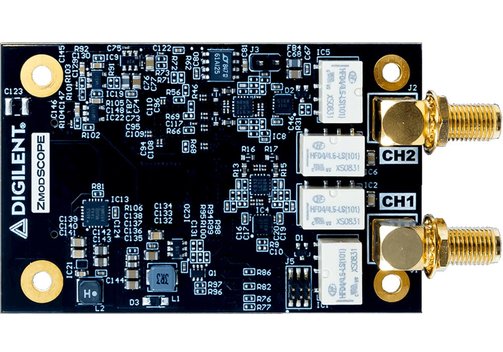

- Oszilloskop 1410-105 (410-396) 2-Kanal-Oszilloskop bis 105 MS/s.

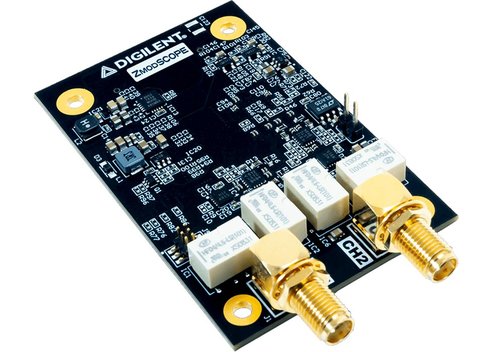

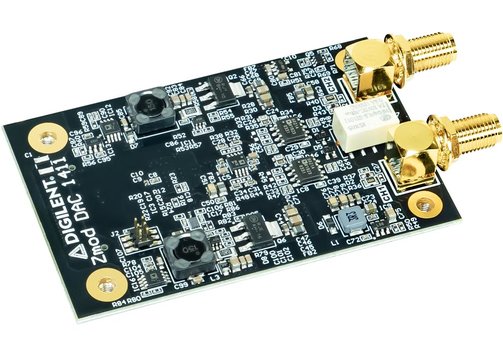

Oszilloskop 1410-125 (410-396-6) 2-Kanal-Oszilloskop bis 125 MS/s. - AWG 1411 (410-397) 2-Kanal, 14 bit Digital-Analog-Wandlermodul.
In Verbindung mit einer Basisplatine mit SYZYGY-Erweiterung, wie dem Eclypse Z7 oder Genesys ZU, dient die Kombination als leistungsstarke Prototyping-Plattform für Messtechnik, Hochgeschwindigkeitssteuerung und SDR.
Modell-Übersicht
| Modell Zmod... | Digitizer 1430-125 | SDR SYZYGY HF A/D Wandler | Oszilloskop 1410-105/125 | AWG 1411 | |
| 410-416 | 410-427 | 410-396 | 410-396-6 | 410-397 | |
| Analog-Eingangskanäle | 2, single-ended | 2, single-ended, Eingangsimpedanz 50 Ω bei 10 MHz | 2, single-ended, Eingangsimpedanz 1MΩ||18 pF | - | |
| A/D-Auflösung | 14 bit | 14 bit | 14 bit | - | |
| Eingangsbereich | ±1 V, absolute Auflösung 0,13 mV | ±1 V, absolute Auflösung 61 µV | ±1 V (High-Gain) oder ±25 V (Low-Gain) absolute Auflösung 0,13 mV (High-Gain) oder 3,21 mV (Low-Gain) | - | |
| A/D-Sample-Rate | Max. 125 MS/s (Echtzeit) | Max. 122,88 MS/s | 105 MS/s (Echtzeit) | 125 MS/s (Echtzeit) | - |
| Analog-Bandbreite | 60+ MHz bei -3 dB; 20 MHz bei -0.5 dB; 8 MHz bei -0.1 dB | 35 kHz...470 MHz bei -12 dB, 100 kHz...200 MHz bei -3 dB | 70 MHz bei 3 dB, 30 MHz bei 0.5 dB, 20 MHz bei 0.1 dB | - | |
| Analog-Ausgangskanäle | - | - | - | - | 2, single-ended, Ausgangsimpedanz 50 Ω |
| D/A-Auflösung | - | - | - | - | 14 bit |
| Absolute Auflösung | - | - | - | - | Amplitude ≤1,25 V: 167 µV, Amplitude >1,25 V: 665 µV |
| D/A-Sample-Rate | - | - | - | - | 100 MS/s (real-time) |
| Analog-Bandbreite | - | - | - | - | 40 MHz+ bei 3 dB, 20 MHz bei 0,5 dB, 14 MHz bei 0,1 dB |
| Weitere Eigenschaften | Eingangsschutz ±50 V | Referenztakt on-board oder von SYZYGY Host-Board | Eingangsschutz ±50 V | Slewrate (2-V Schritte) 180 V/µs | |
| Produkt-Konformität | HTC: 8473301180; ECCN: EAR99 | HTC: 8473301180; ECCN: EAR99 | HTC: 8473301180; ECCN: EAR99 | HTC: 8473301180; ECCN: EAR99 | |
| Lieferumfang | Zmod Digitizer 1430-125, Schrauben zur Befestigung des Zmod an einer kompatiblen Host-Platine (4 M3x5 mm), Digilent-Sonderverpackung mit Schutzschaumstoff | Zmod SDR, Schrauben zur Befestigung des Zmod an einer kompatiblen Host-Platine (4 M3x5 mm), Digilent-Sonderverpackung mit Schutzschaumstoff | Zmod Scope 1410-105 or 1410-125, Schrauben zur Befestigung des Zmod an einer kompatiblen Host-Platine (4 M3x5 mm), Digilent-Sonderverpackung mit Schutzschaumstoff | Zmod AWG 1411, Schrauben zur Befestigung des Zmod an einer kompatiblen Host-Platine (4 M3x5 mm), Digilent-Sonderverpackung mit Schutzschaumstoff | |
