Vorteile der DR4x-Serie Messverstärker für Pt100 und Pt1000 Sensoren

  • Temperatur-Messumformer für Pt100 und Pt1000 in 2-, 3- und 4-Leiter-Technik.
  • Modelle mit verschiedenen Norm-Ausgangsbereichen wähbar.
  • Robuste, kompakte DIN-Hutschienen-Module.

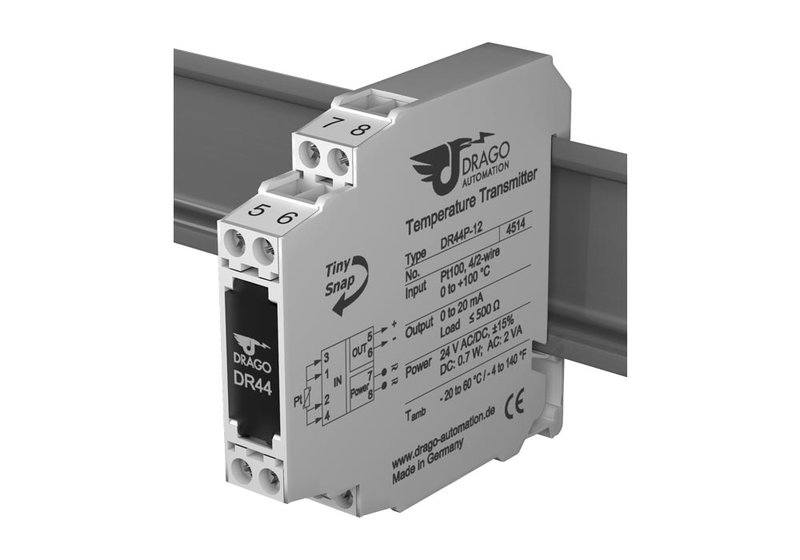

Drago DR44, DR48, DR49 Temperatur-Messumformer, feste Bereiche

Die Temperatur-Messumformer DR44, DR48 und DR49 setzt die Messwerte des Pt-Sensors in 0/4...20 mA und 0...5/10 V Normsignale um. Die Signalkombination ist wählbar, siehe Tabelle. Die 3-Wege-Trennung gewährleistet eine sichere Entkopplung des Sensorkreises vom Auswertkreis und von der Hilfsenergie und vermeidet eine gegenseitige Beeinflussung von untereinander verketteten Messkreisen. Die sichere Trennung mit hoher Prüfspannung schützt das Wartungspersonal und nachfolgende Geräte vor unzulässig hoher Spannung. Das Sensorsignal wird verstärkt, linearisiert, moduliert und mittels Übertrager galvanisch entkoppelt. Das potentialgetrennte Signal wird danach demoduliert, gefiltert und verstärkt am Ausgang zur Verfügung gestellt.

  • Eingangssignal Pt100, Pt1000. Sensoranschluss in 4-Leiter-, 3-Leiter- oder 2-Leiter-Technik mit zusätzlicher Verbindung Klemme 1 zu 3.
  • Messbereich siehe Tabelle. Festbereiche innerhalb -100...+450°C.
  • Leitungswiderstand <10 Ω.
  • Hilfsenergie 24 VAC/DC, AC 48...62 Hz, ca. 2 VA, DC ca. 0,7 W.
  • Bauform 11,2 mm Anreihgehäuse, Schutzart: IP20.
  • Anschluss 2,5 mm², AWG 14. Gewicht ca. 50 g.

Modell-Übersicht

Modell/SerieEingangAusgang
CodeBereichCodeBereich
Pt100 4-Leiter: DR44P-
Pt100 2/3-Leiter: DR48P-
Pt1000 2/3-Leiter: DR49P-
00...+50°C20...20 mA
10...+100°C44...20 mA
20...+200°C50...5 V
30...+300°C60...10 V
40...+400°C72...10 V
5-50...+150°C81...5 V
6-50...+100°C
7-50...+50°C
8-50...0°C
9-50...+200°C
A-50...+250°C
B-50...+300°C
C-50...+350°C
D0...+150°C
E0...+250°C
F0...+350°C
G+50...+100°C
H+50...+150°C
J+50...+200°C
K+50...+250°C
L+50...+300°C
M+50...+350°C
N+50...+400°C
P+50...+450°C
Q-100...-50°C
R-100...0°C
S-100...+50°C
T-100...+100°C
U-100...+150°C
V-100...+200°C
W-100...+250°C
Y-100...+300°C

Weitere Varianten auf Anfrage möglich!

Lieferumfang: Modul, Gebrauchsanleitung.
