Serie EOL/eingestellt, nicht mehr lieferbar

Vorteile

  • 2- und 4-Kanal Oszilloskope bis 500 MHz, 4 oder 2 GS/s max. Sample-Rate. Tastköpfe im Lieferumfang.
  • Tiefer Speicher bis 140 oder 14 Mpts serienmäßig. 110.000 oder 60.000 Wfms/s.
  • Mixed-Signal-Modell mit Logik-Analyse an Bord: 16 Digital-Kanäle.

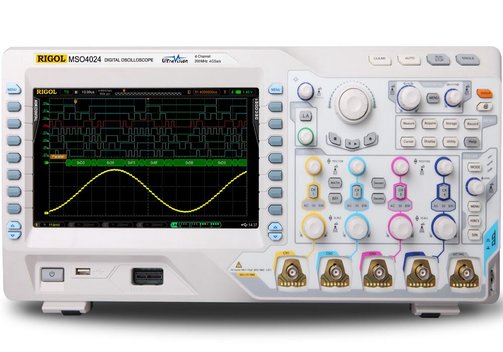

Rigol DS/MSO4000 Serie preiswerte, vielseitiges Oszilloskop und MSO bis 500 MHz

Die DSO und Mixed-Signal-Oszilloskope (MSO) der Rigol DS4000/MSO4000 Serie sind die vielseitigen Mittelklasse-Modelle von Rigol mit 2 oder 4 Kanälen und 100, 200, 350 oder 500 MHz Bandbreite. Sie bieten ein optimales Preis-Leistungs-Verhältnis und sind vollgepackt mit innovativer Technologie. Damit sind sie für viele Anwendungen die günstige und flexible Lösung.

  • 2 oder 4 Analog-Kanäle:
    • Bandbreite 100, 200, 350 oder 500 MHz.
    • Max. Sample-Rate 4 GS/s, Economy/-E-Modelle 2 GS/s.
    • Innovative UltraVision-Technologie:
      Tiefer Speicher,
      hohe Waveform-Capture-Rate,
      Echtzeit Waveform-Record und Replay (Standard bis zu 200.000 Frames, Economy/-E-Modelle 127.000 Frames),
      Display mit Multi-Level Helligkeits-Abstufung.
    • Bis zu 140 Mpts Speichertiefe, Economy/-E-Modelle 14 Mpts.
    • Waveform-Capture-Rate bis 110.000 Wfms/s, Economy/-E-Modelle 60.000 Wfms/s.
    • Unterstützen eine Vielzahl von seriellen Bus-Triggern (Standard) und Decoding (Optional).
  • MSO-Modelle - 16 Digital-/Logik-Kanäle:
    • Max. Sample-Rate 1 GS/s.
    • Bis zu 28 Mpts Speichertiefe.
    • Echtzeit Waveform-Record und Replay (Standard bis zu 64.000 Frames)
  • Großes, gut ablesbares 9"/22,9 cm WVGA-Display.

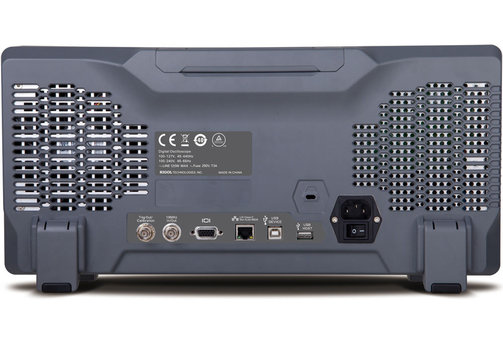

  • Standard-Anschlüsse: Ethernet/LAN/LXI-C, USB Host & Device, VGA, optional GPIB (USB-zu-GPIB Adapter).
  • Kompakt und leicht - daher auch ideal für den mobilen Einsatz.

Modell-Übersicht

ModellDS4014EDS4024EDS4012DS4014MSO4012MSO4014DS4022DS4024MSO4022MSO4024DS4032DS4034MSO4032MSO4034DS4052DS4054MSO4052MSO4054
Anlog-Kanäle222424242424242424
Digital-Kanäle (MSO)----1616--1616--1616--1616
Bandbreite100 MHz200 MHz100 MHz200 MHz350 MHz500 MHz
Max. analoge Abtastrate2 GS/s je Kanal4 GS/s (1 Kanal), 2 GS/s (2 Kanäle)
Max. digitale Abtastrate-MSO-Modelle: 1 GS/s pro Kanal
Max. Speichertiefe14 Mpts je Kanal140 Mpts (1 Kanal), 70 Mpts (2 Kanäle)
Signalerfassungsrate60.000 Wfms/s, 127.000 Frames Echtzeit-Waveform-Record and Replay110.000 Wfms/s (analog), 200.000 Frames Echtzeit-Waveform-Record and Replay. Digital: 85.000 Wfms/s (Digital-Kanal open), 64.000 Frames Echtzeit-Waveform-Record and Replay
Display9"/22,9 cm WVGA
SchnittstellenEthernet/LAN/LXI-C, USB Host & Device, VGA, optional GPIB (USB-zu-GPIB Adapter)

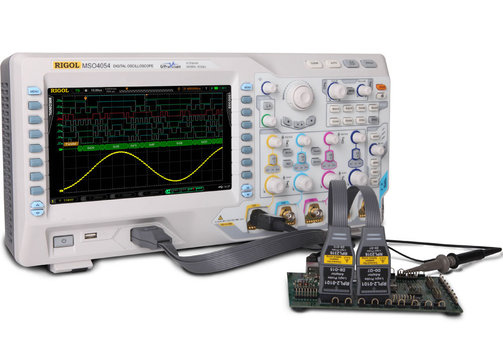

Lieferumfang: DS 4014E, 4024E, 4012, 4014 4022, 4024, 4032, 4034, 4052, 4054 oder MSO 4012, 4014, 4022, 4024, 4032, 4034, 4052, 4054, Netzkabel, Frontplatten-Schutzabdeckung (FPCS-DS4000), USB-Kabel, 2 oder 4 passive Tastköpfe, Quick Guide, Software/Handbuch per Download. Beim MSO außerdem: 1 Set Logic-Probes (RPL2316).
Software: UltraSigma Software für Windows, DS4000 IVI-Treiber.
