Keysight InfiniiVision DSOX3000G-Serie 2-/4-Kanal Oszilloskope bis 1GHz
Vorteile der Keysight DSOX3000G Serie - erweiterte Digital-Speicher-Oszilloskope
- 8 zusätzliche neue Standard-Funktionen verglichen mit InfiniiVision DSOX3000T-Serie.
- Neue Signal- und Mess-Histogramme.
- Upgradebar mit 16 Logik-Kanälen/Mixed-Signal.

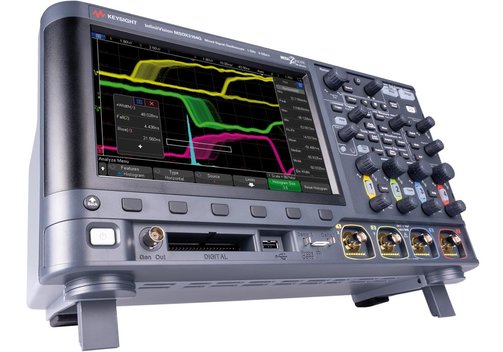

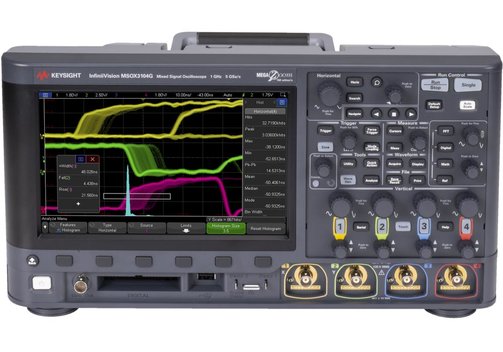

Keysight InfiniiVision DSOX3000G-Serie 2-/4-Kanal Oszilloskope bis 1 GHz
DSOX 3012G, 3014G, 3022G, 3024G, 3032G 3034G, 3052G, 3054G, 3102G, 3104G

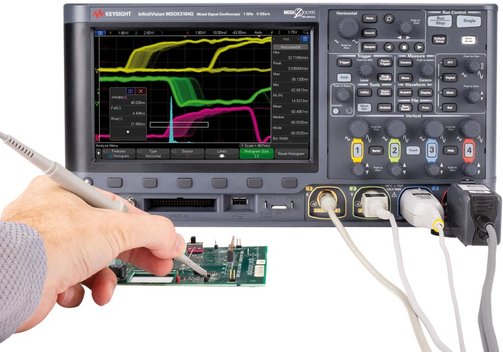

Die neuen InfiniiVision DSOX3000G-Oszilloskope ermöglichen eine bessere Erfassung und isolierte Darstellung von schwer fassbaren Störungen und Anomalien, wie es mit vielen anderen Oszilloskopen nicht möglich ist. Alle Modelle sind im Vergleich zur DSOX3000T-Serie mit 8 zusätzlichen Standardfunktionen ausgestattet, darunter neue Signal- und Mess-Histogramme, die bisher nur in der InfiniiVision 6000X-Serie verfügbar waren. Die Grundfunktionen dr Oszilloskope umfassen 2 oder 4 Kanäle, Bandbreiten bis 1 GHz, Abtastraten bis 5 GS/s, eine Wellenformerfassungsrate von 1.000.000 Wfms/s und ein standardmäßiger segmentierter Speicher von 4 Mpts.
- Bandbreite: 100, 200, 350, 500 MHz oder 1 GHz (upgradebar bis max. 1 GHz).
- 2 oder 4 Analog-Kanäle.
- Samplerate: Bis 5 GS/s Halb-Kanal, 2,5 GS/s alle Kanäle.
- Speicher: 4 Mpts, segmentiert.
- Anzeige: 8,5"/21,6 cm kapazitiver Touchscreen mit Gestensteuern.
- Aktualisierungsrate: 1.000.000 Wfms/s.
- Signal-Mathematik inkl. FFT (Fenster: Hanning, Flat Top, Rectangular, Blackman-Harris), automatische Messungen, umfangreiche Trigger-Funktionen.
- Integrierter 5-Digit Frequenzzähler (max. Frequenz gelich der max. Oszilloskop-Frequenz).
- 8 zusätzliche Standard-Funktionen im Vergleich zur DSOX3000T-Serie:
- Signal- und Mess-Histogramme.
- Eingebauter Signal-Generator serienmäßig.
- I2C, SPI, UART, I2S und USB PD Trigger und Decode serienmäßig.
- Masken-Grenzwerttest serienmäßig.
- Messungs-Grenzwerttest serienmäßig.
- Frequenzgang ("Bode-Plot"/Bode-Diagramm) serienmäßig.
- Erweiterte HDTV Video-Analysis serienmäßig.
- LAN/VGA Anschluss-Modul serienmäßig integriert.
- PathWave BenchVue Software im Lieferumfang.
Modell-Übersicht
| Model | DSOX3012G | DSOX3014G | DSOX3022G | DSOX3024G | DSOX3032G | DSOX3034G | DSOX3052G | DSOX3054G | DSOX3102G | DSOX3104G |
| Touchscreen | ✓ | ✓ | ✓ | ✓ | ✓ | |||||
| Analog-Kanäle | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| Bandbreite | 100 MHz | 200 MHz | 350 MHz | 500 MHz | 1 GHz | |||||
| Samplerate | 5 GS/s Halb-Kanal, 2.5 GS/s alle Kanäle | 5 GS/s Halb-Kanal, 2.5 GS/s alle Kanäle | 5 GS/s Halb-Kanal, 2.5 GS/s alle Kanäle | 5 GS/s Halb-Kanal, 2.5 GS/s alle Kanäle | 5 GS/s Halb-Kanal, 2.5 GS/s alle Kanäle | |||||
| Signal-Aktualisierungsrate | 1.000.000 Wfms/s | 1.000.000 Wfms/s | 1.000.000 Wfms/s | 1.000.000 Wfms/s | 1.000.000 Wfms/s | |||||
| Speichertiefe | 4 Mpts, serienmäßig segmentierter Speicher | 4 Mpts, serienmäßig segmentierter Speicher | 4 Mpts, serienmäßig segmentierter Speicher | 4 Mpts, serienmäßig segmentierter Speicher | 4 Mpts, serienmäßig segmentierter Speicher | |||||
| MegaZoom | ✓ | ✓ | ✓ | ✓ | ✓ | |||||
| Zonen Touch-Trigger | ✓ | ✓ | ✓ | ✓ | ✓ | |||||
| Logikanalyss (Mixed-Signal) | - (16 Digital-Kanäle upgradebar) | - (16 Digital-Kanäle upgradebar) | - (16 Digital-Kanäle upgradebar) | - (16 Digital-Kanäle upgradebar) | - (16 Digital-Kanäle upgradebar) | |||||
| Trigger und Decode | I2C, SPI, UART, I2S und USB PD Trigger und Decode inkl. | |||||||||
| Zusätzliche Funktionen | Signal- und Mess-Histogramme, Masken-Grenzwert-Test, Frequenzgang (Bode-Diagramm), erweiterte HDTV Video-Analyse | |||||||||
| Signalgenerator | Inkl; Standard-Signale Sinus (20 MHz), Rechteck/Puls (10 MHz), Rampe/Dreieck (200 kHz), DC, Rauschen (20 MHz), Sinc (1 MHz), exponentieller Anstieg/Abfall (5 MHz), Herzschlag (200 kHz), Gauss Puls (5 MHz); Arbiträr-Signale: 1...8 kPunkte, 10 bit Auflösung, Samplerate 100 MS/s, Filter-Bandbreite 20 MHz; Modulationen: AM, FM, FSK | |||||||||
| Voltmeter | Optional: ACeff, DC, DCeff, Frequenz; Auflösung ACV/DCV: 3 Digits, Frequenz: 5,5 Digits; Messrate: 100 mal pro s | |||||||||
| Zähler | Beliebiger Analog- oder Digital-Kanal; Auflösung: 5 Digits; max. Frequenz: Oszilloskope-Bandbreite | |||||||||
| Anzeige | 8,5"/21,6 cm kapazitiver Touchscreen mit Gestensteuerung | 8,5"/21,6 cm kapazitiver Touchscreen mit Gestensteuerung | 8,5"/21,6 cm kapazitiver Touchscreen mit Gestensteuerung | 8,5"/21,6 cm kapazitiver Touchscreen mit Gestensteuerung | 8,5"/21,6 cm kapazitiver Touchscreen mit Gestensteuerung | |||||
| Schnittstellen | USB Host & Device, Ethernet/LAN, optional GPIB | USB Host & Device, Ethernet/LAN, optional GPIB | USB Host & Device, Ethernet/LAN, optional GPIB | USB Host & Device, Ethernet/LAN, optional GPIB | USB Host & Device, Ethernet/LAN, optional GPIB | |||||
Lieferumfang: InfiniiVision Oszilloskop DSOX 3012, DSOX3014, DSOX3022, DSOX3024, DSOX3032, DSOX3034, DSOX3052, DSOX3054, DSOX3102 oder DSOX3104, Netzkabel, 1 passender passiver 10:1 Tastkopf pro Kanal, Standard-SEC-Modus (Secure Environment), Dokumentations-CD, Kalibrier-Zertifikat.
Übrigens: Das vom Hersteller empfohlene Kalibrier-Intervall für diese Geräte beträgt 2 Jahre. Möchten Sie neu kalibrieren lassen? Rufen Sie uns an oder senden Sie eine E-Mail - wir informieren Sie gerne!
Häufig gestellte Fragen:
Frage: Was bedeutet bei Oszilloskop die Signalerfassungsrate im Unterschied zur Abtastrate und warum ist sie so wichtig?
Antwort: Mit der Signalerfassungsrate (Waveform Capture Rate, Signal-Aktualisierungsrate) bezeichnet man die Geschwindigkeit, mit der ein Digital-Oszilloskop komplette Signale erfassen kann. Sie wird angegeben in Waveforms (Kurvenzüge) pro Sekunde (Wfms/s).
Eine hohe Signalerfassungsrate sorgt dafür, dass der Anwender einen besseren Einblick in das Signalverhalten bekommt und einmalige, sporadisch auftretende Anomalien (Glitches, Jitter etc.) besser erfassen und seltener "übersehen" kann.
Die Abtastrate (Sample-Rate) hingegen beschreibt, wie oft eine Abtastung des Signals in einer vorgegebenen Zeit ausgeführt wird, angegeben in Samples pro Sekunde (S/s). Während die Signalerfassungsrate angibt, wie schnell das Oszilloskop einen ganzen Signalzug erfassen kann, gibt die Abtastrate darüber Auskunft, wie oft ein Signal innerhalb eines Kurvenzuges (Zyklus) abgetastet wird. Sie ist ein grundsätzlicher Wert bei der A/D-Wandlung an sich. Das Nyquist-Shannon-Abtasttheorem beschreibt, welche Abtastrate erforderlich ist, um eine vollständige Abbildung eines Signals einer bestimmten Frequenz zu erreichen. Für eine vollständige "Rekonstruktion" des Signals muss die Abtastrate demnach größer als das Doppelte der maximal möglichen Frequenz im Eingangssignal sein.
Frage: Wie beeinflusst die Speichertiefe die Messfunktion meines Oszilloskops?
Antwort: Die Speichertiefe wird in Punkten angegeben (Points/pts). Sie beschreibt die Anzahl der Punkte, aus denen eine kompletter Datensatz eines Signals maximal bestehen kann. Dabei ist zu beachten, dass der Speicher meistens zwischen den Kanälen aufgeteilt wird (beachten Sie hier genau, wie dies im Datenblatt des jeweiligen Oszilloskops angegeben wird). Speichertiefe, Abtastrate und Signal-Aktualisierungsrate hängen voneinander ab bzw. beeinflussen sich gegenseitig:
Display-Zeit = Speichertiefe / Sample-Rate.
Bei vielen Oszilloskopen ist hier eine Einstellung zur Optimierung der Messung je nach Signal möglich. So kann beim Debugging die Suche nach einer Anomalie in einem komplexen, digitalen Signalstrom und deren Isolation eine hohe Speichertiefe erfordern, während zum Beispiel einfache, stabile Sinus-Signale nur eine kleinere Speichertiefe benötigen.
Die Tiefe des Speichers alleine ist allerdings nicht ausschlaggebend. Großer Speicher ist nicht nur teurer, sondern kann im schlimmsten Fall sogar die Datenerfassung behindern. Die Wahl eines Oszilloskops mit segmentiertem Speicher kann oft die bevorzugte Lösung sein, damit der Speicher effizient genutzt werden kann und gleichzeitig hohe Geschwindigkeiten erreicht werden. Der verfügbare Erfassungs-Speicher des Oszilloskops wird dabei in kleinere Speicher-Segmente unterteilt.
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
