ETSYSTEM ELP/DCM elektronische DC-Lasten Serie

ETSYSTEM ELP/DCM elektronische DC-Lasten Serie
weitere Bilder:
Preis
ab 631,00*
ab € 750,89 brutto
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung
PDF-Datenblatt, Specs:

Vorteile

  • Elektronische Lasten mit Leistung zwischen 150 W und 200.000 W.
  • Unterstützen sechs Betriebsarten CC, CR, CV, CP/CW, CC+CV, CR+CV.
  • Dynamischer Test, Batterietest- und Kurzschluss-Funktion.

DC-Lasten Serie ETSYSTEM ELP/DCM

Die elektronischen Lasten von ETSYSTEM deckt einen weiten Bereich von Spannung, Strom und Leistung ab. Diese Geräte werden häufig als Tischinstrumente für das Labor eingesetzt, sind aber auch als Einsatz für das 19"-Rack oder als Euro-Kassette erhältlich. Wenn eine Frontbedienung nicht erforderlich ist, können die Geräte auch ausschließlich über eine analoge Schnittstelle betrieben werden. Zur Steuerung per Computer kann eine GPIB- (IEEE488/HP-IB), RS232/485-, USB- oder LAN-Schnittstelle eingebaut werden, so dass damit die Fernbedienung und Systemintegration möglich wird. Die Geräte ermöglichen den Konstantstrom- und den Konstantwiderstands-Betrieb. Die Testparameter können voreingestellt werden, und die Dynamic- Option erlaubt zusätzlich den Konstantspannungs- und den Konstantleistungs-Betrieb.

  • Sechs high-speed Betriebsarten: CC, CR, CV, CP/CW, CC+CV, CR+CV.
  • Helles VFD Display mit 2 Zeilen, Anzeige für 4 Kanäle.
  • Batterietest- und Kurzschluss-Funktion.
  • Dynamischer Test, Anstieg- und Abfallzeiten einstellbar.
  • Externes Terminal für Strom-Signal-Überwachung.
  • Standardmäßig mit Power-on Selbsttest, Software-Kalibrierung und Rack-Einbau.
  • Schutz gegen Überstrom, Überspannung, Überlast, Übertemperatur und Verpolungsschutz.
  • Soft-Start programmierbar, abhängig von Temperatur- und Spannungsvoreinstellung.
  • Externe Triggerfunktion, Ein- und Ausgang.
  • Unterstützt Remote-Spannungskompensation und Multidata-Speicherung.
  • Kommunikationsschnittstellen: GPIB/RS232/RS485/USB/LAN (optional).

Bitte beachten Sie bei der Optionswahl folgende Bedingungen:

  • Wird kein grafisches Display verbaut, ist nur eine der drei Schnittstellen USB/RS232/RS485 möglich (-OPT-LTRS232, -OPT-LTRS485, -OPT-USB).
  • Wird ein grafisches Display verbaut (-OPT-GD), können bis zu 3 Schnittstellen gewählt werden. In diesem Fall müssen die Optionen -OPT-GD-RS232, -OPT-GD-RS485, -OPT-GD-LAN oder -OPT-GD-USB gewählt werden.

Hier im Shop sehen Sie eine Auswahl an häufig eingesetzten Standard-Modellen.
Es sind unterschiedichste Sonderversionen möglich - bitte fragen Sie unverbindlich an!

Modell-Übersicht - Beispiele

Bezeichnung Leistung Spannung Strom Abmessungen (mm)

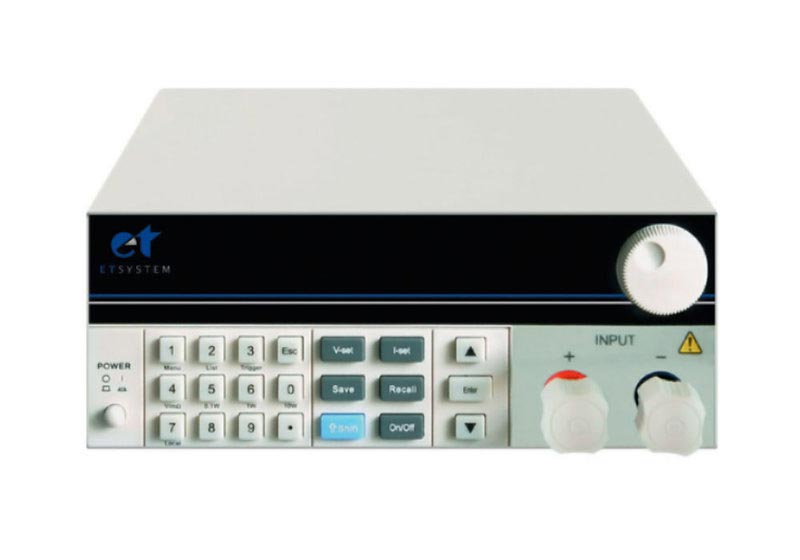

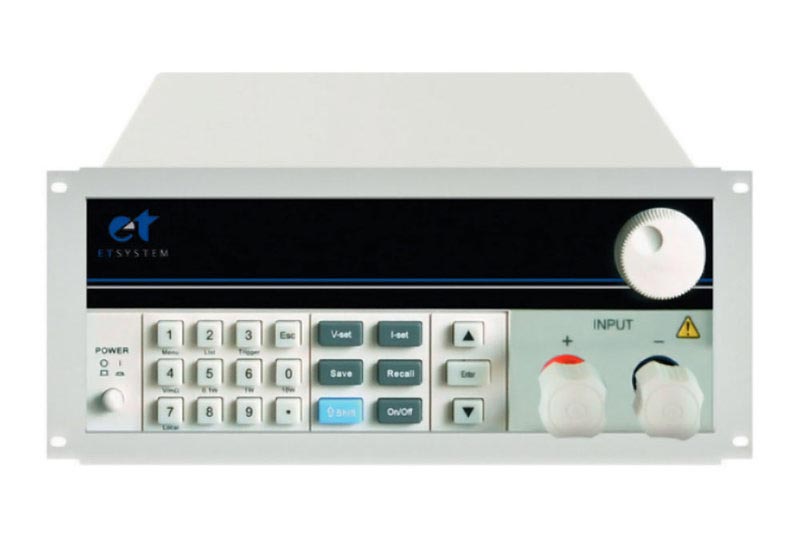

ELP/DCM9711
150 W
0...150 V
0...30 A
253 x 111 x 396
ELP/DCM9712
300 W
0...150 V
0...30 A
253 x 111 x 396
ELP/DCM9712B
300 W
0...500 V
0...15 A
253 x 111 x 396
ELP/DCM9712C
300 W
0...150 V
0...60 A
253 x 111 x 396
ELP/DCM9712B30
300 W
0...500 V
0...30 A
253 x 111 x 396

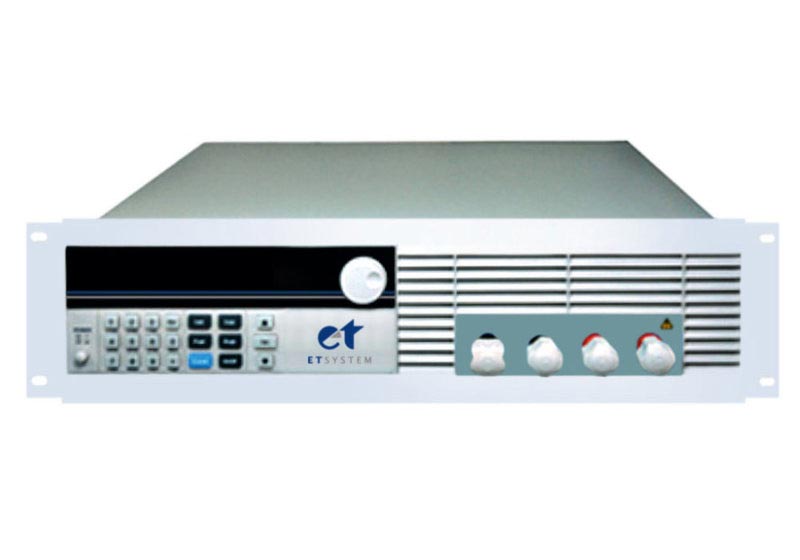

ELP/DCM9713
600 W
0...150 V
0...120 A
19" x 2 HE x 520,5
ELP/DCM9713B
600 W
0...500 V
0...30 A
19" x 2 HE x 520,5
ELP/DCM9714
1.200 W
0...150 V
0...240 A
19" x 2 HE x 520,5
ELP/DCM9714B
1.200 W
0...500 V
0...60 A
19" x 2 HE x 520,5

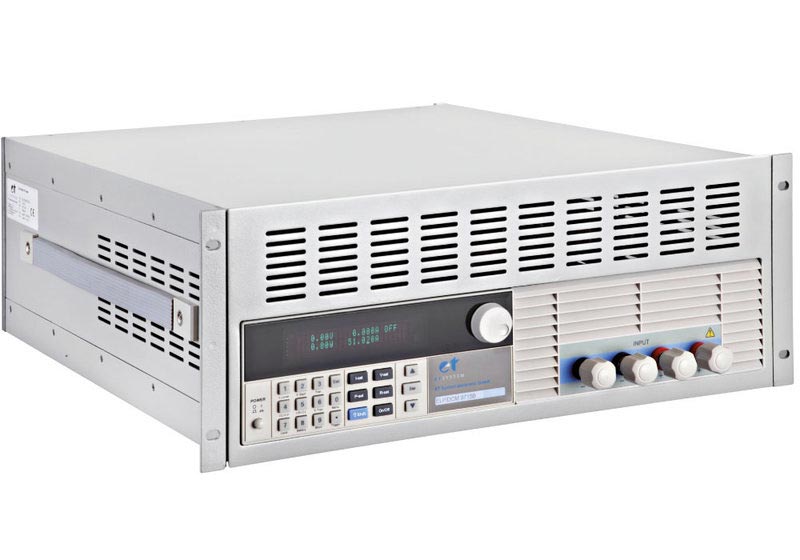

ELP/DCM9715
1.800 W
0...150 V
0...240 A
19" x 4 HE x 538,5
ELP/DCM9715B
1.800 W
0...500 V
0...120 A
19" x 4 HE x 538,5
ELP/DCM9716
2.400 W
0...150 V
0...240 A
19" x 4 HE x 538,5
ELP/DCM9716B
2.400 W
0...500 V
0...120 A
19" x 4 HE x 538,5
ELP/DCM9716E
3.000 W
0...150 V
0...480 A
19" x 4 HE x 538,5

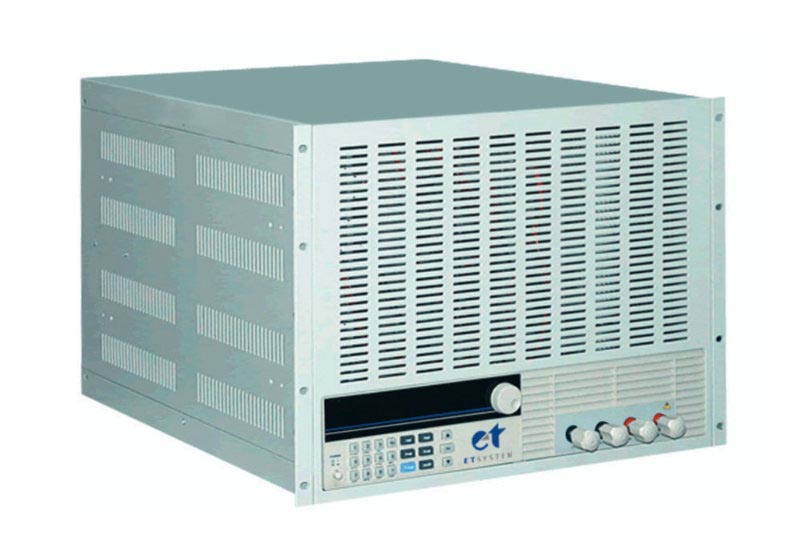

ELP/DCM9717
3.600 W
0...150 V
0...240 A
19" x 8 HE x 538,5
ELP/DCM9717B
3.600 W
0...500 V
0...120 A
19" x 8 HE x 538,5
ELP/DCM9717C
3.600 W
0...150 V
0...500 A
19" x 8 HE x 538,5
ELP/DCM9718
6.000 W
0...150 V
0...240 A
19" x 8 HE x 538,5
ELP/DCM9718B
6.000 W
0...500 V
0...120 A
19" x 8 HE x 538,5
ELP/DCM9718D
6.000 W
0...500 V
0...240 A
19" x 8 HE x 538,5
ELP/DCM9718E
6.000 W
0...600 V
0...120 A
19" x 8 HE x 538,5
ELP/DCM9718F
6.000 W
0...150 V
0...480 A
19" x 8 HE x 538,5

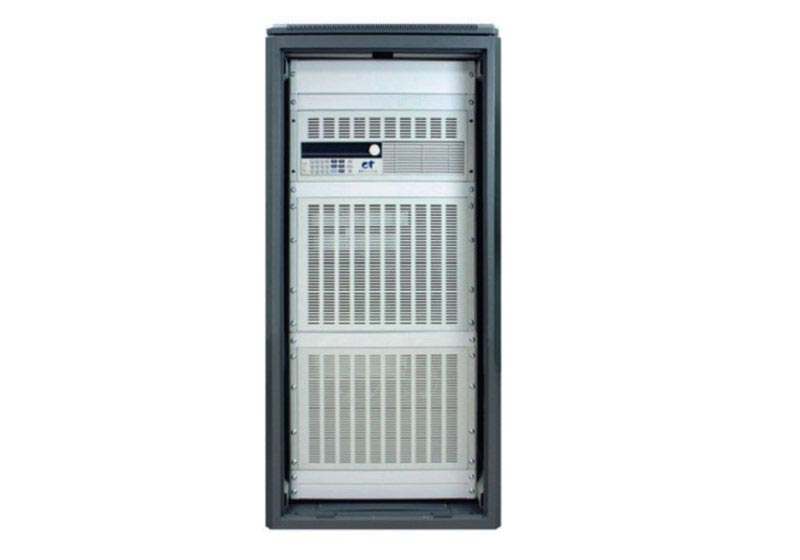

ELP/DCM9834
10.000 W
0...150 V
0...500 A
1880 x 700 x 700
ELP/DCM9835
15.000 W
0...150 V
0...500 A
1880 x 700 x 700
ELP/DCM9835B
15.000 W
0...500 V
0...240 A
1880 x 700 x 700
ELP/DCM9836
20.000 W
0...150 V
0...500 A
2000 x 700 x 700
ELP/DCM9836B
20.000 W
0...500 V
0...240 A
2000 x 700 x 700
ELP/DCM9837
35.000 W
0...150 V
0...500 A
2000 x 700 x 700
ELP/DCM9837B
35.000 W
0...500 V
0...240 A
2000 x 700 x 700
ELP/DCM9838
50.000 W
0...150 V
0...500 A
2000 x 700 x 700
ELP/DCM9838B
50.000 W
0...500 V
0...240 A
2000 x 700 x 700
ELP/DCM9839
50.000 W
0...500 V
0...240 A
2000 x 700 x 700
ELP/DCM9839B
100.000 W
0...500 V
0...240 A
600 x 1880 x 600 x 6
ELP/DCM9840
200.000 W
0...150 V
0...1500 A
600 x 1880 x 700
ELP/DCM9840B
200.000 W
0...500 V
0...500 A
600 x 1880 x 700

Optionen

Option Beschreibung
...-OPT-LTRS232 RS232-Schnittstelle
...-OPT-LTRS485 RS485-Schnittstelle
...-OPT-USB USB-Schnittstelle
...-OPT-19" 19"-Kit
...-OPT-GD Grafisches Display
...-OPT-GD-ATI5-10 Nur ATI 5/10 mit grafhischem Display
...-OPT-GD-GPIB Nur GPIB (IEEE488/HP-IB) mit grafhischem Display
...-OPT-GD-RS232 Nur RS232 mit grafhischem Display
...-OPT-GD-RS485 Nur RS485 mit grafhischem Display
...-OPT-GD-LAN Nur LAN mit grafhischem Display
...-OPT-GD-USB Nur USB mit grafhischem Display
