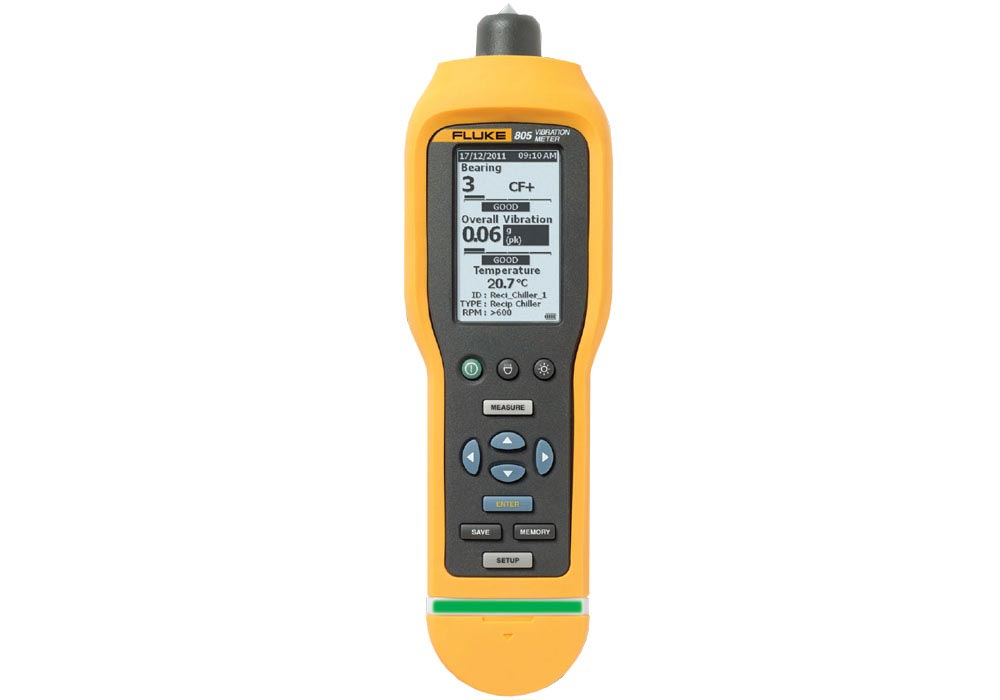

| Fluke-805 |

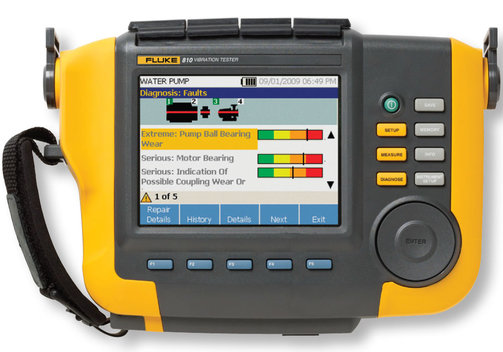

Fluke-810 (a. A.) |
- Schwingungsmessgerät
Niederfrequenzbereich (Gesamtmessung)
- 10 Hz bis 1.000
- Hz Hochfrequenzbereich (CF+ Messung)
- 4.000 Hz bis 20.000 Hz
- Schweregrade
- Gut, Befriedigend, Unbefriedigend, Inakzeptabel
- Max. Vibrationsbeschleunigung
- 50 g Spitze (100 g Spitze-Spitze)
- A/D-Wandler
- 16 bit
- Verhältnis Signal zu Rauschen
- 80 dB
- Abtastrate
- Niederfrequenz 20.000 Hz, Hochfrequenz 80.000 Hz
- Pufferung der Echtzeituhr
- Knopfzellenbatterie
Sensor
Empfindlichkeit- 100 mV g ± 10%
- Messbereich
- 0,01 g bis 50 g
- Niederfrequenzbereich (Gesamtmessung)
- 10 Hz bis 1.000 Hz
- Hochfrequenzbereich
- 4.000 Hz bis 20.000 Hz
- Auflösung
- 0,01 g
- Genauigkeit
- Bei 100 Hz: 5% Messwert
Amplitudeneinheiten
Beschleunigung - g, m/sek²
- Geschwindigkeit
- in/s, mm/s Versatz mils, mm
Infrarot-Thermometer (Temperaturmessung)
Bereich- -20°C bis 200°C (-4°F bis 392°F)
- Genauigkeit
- 2°C (4°F)
- Brennweite
- Unveränderlich, ca. 3,8 cm (1,5")
Externer Sensor
Hinweis: Fluke unterstützt externe Sensoren, liefert diese jedoch nicht.
Frequenzbereich- 10 Hz bis 1.000 Hz
- Offset-Spannung (zur Stromversorgung)
- 20 bis 22 V DC
- Offset-Strom (zur Stromversorgung)
- Maximal 5 mA
Firmware
Externe Schnittstellen- USB 2.0 (mit voller Geschwindigkeit)
- Datenkapazität
- Datenbank in internem Flash-Speicher
- Upgrade
- Über USB-Schnittstelle
- Speicher
- Bis zu 3.500 Messungen
Allgemeine technische Daten
Akkutyp- AA (2) Lithium Eisendisulfid, Akkulaufzeit acht Stunden
- Größe (LxBxH, cm)
- 24,1 x 7,1 x 5,8; 0,40 kg
- Steckverbinder
- USB-Mini-B, 7-polig, Stereo-Audioausgangsbuchse (3,5-mm-Klinkenstecker),
Buchse für externen Sensor (SMB-Anschlussstecker)
- IP-Spezifikation
- IP54
- Max. Vibrationsbeschleunigung
- 500 g Spitze
- Falltest
- 1 Meter
|
- Diagnosespezifikationen
Standardfehler
- Unsymmetrie, Lockerung, falsche Ausrichtung und Lageschäden
- Analyse von
- Motoren, Ventilatoren, Gebläse, Antriebe mit Riemen oder Ketten, Getriebe, Kupplungen, Kreiselpumpen, Kolbenpumpen, Flügelzellenpumpen, Propellerpumpen, Schraubenspindelpumpen, Drehkolben-/Kreiskolben-/Zahnradpumpen, Kolbenkompressoren, Zentrifugalkompressoren, Schraubenkompressoren, Blockpumpen, Spindeln
- Drehzahlbereich
- 200 U/min bis 12000 U/min
- Weitere Informationen zur Diagnose
- Klartextdiagnose, Fehlergrad (gering, mittel, schwer, sehr schwer)
Reparaturdetails, Spitzenwerte, Spektren
Elektrische Daten
Bereichswahl- Automatisch A/D-Wandler vierkanalig, 24 bit
- Nutzbare Bandbreite
- 2 Hz bis 20 kHz
- Abtastung
- 51,2 Hz
- Digitale Signalverarbeitungsfunktion
- Automatisch konfigurierter Anti-Aliasing-Filter, Hochpassfilter, Dezimation,
Überlappung, Fensterbetrachtung, FFT und Mittelwertbildung
- Abtastrate
- 2,5 Hz bis 50 kHz
- Dynamischer Bereich
- 128 dB
- Verhältnis Signal zu Rauschen
- 100 dB
- FFT-Auflösung
- 800 Linien
- Spektrum-Fenster
- Hanning
- Frequenzeinheiten
- Hz, Ordnungen, U/min
- Amplitudeneinheiten
- in/s, mm/s, VdB (USA), VdB* (Europa)
- Nicht-flüchtiger Speicher
- microSD-Speicherkarte, 2 GB intern + leicht zugänglicher Steckplatz
für zusätzlichen Speicher
Allgemeine Daten
Abmessungen (HxTxB, mm)- 18,56 x 7,00 x 26,72; 1,9 kg (mit Batterie)
- Display
- ¼ VGA, 320 x 240 Pixel, Farbe (5,7 Zoll diagonal) TFT-LCD mit LED-Hintergrundbeleuchtung
- Eingangs-/Ausgangsanschlüsse
- Triaxialer Sensor-Anschluss (4-poliger M12-Anschluss), Anschluss für einaxialen Sensor (BNC-Steckverbinder), Drehzahlmesser-Anschluss (6-poliger Mini-DIN-Steckverbinder), PC-Anschluss (Mini-B-USB-Stecker, USB 2.0)
- Akku
- Akkutyp: Lithium-Ionen, 14,8 V, 2,55 Ah; Ladedauer: 3 h; Betriebsdauer: 8 h (unter normalen Bedingungen)
- Netzadapter
- Eingangsspannung 100 bis 240 VAC; Eingangsfrequenz 50/60 Hz
- Betriebssystem
- WinCE 6.0 Core
- Sprachenunterstützung
- Englisch, Französisch, Deutsch, Italienisch, Japanisch, Portugiesisch, Chinesisch (vereinfacht), Spanisch Gewährleistung
Sensorspezifikationen
Sensortyp- Beschleunigungsaufnehmer
- Empfindlichkeit
- 100 mV/g (±5%, 25°C)
- Beschleunigungsbereich
- 80 g Spitze
- Unlinearität der Amplitude
- 1%
- Frequenzverhalten
- Z: 2 - 7.000 Hz ±3 dB; X, Y: 2 - 5.000 Hz ±3 dB
- Spannungsversorgung (nach IEPE-Standard)
- 18 VDC bis 30 VDC, 2 mA bis 10 mA
- Arbeitspunktspannung
- 12 VDC
- Erdung
- Gehäuse, geerdet
- Messfühlerdesign
- Piezokeramik, Scherprinzip
- Gehäusematerial
- 316L Edelstahl
- Befestigung
- 10-32 unverlierbare Innensechskantschraube, 2-poliger Magnet (22 kg Magnetkraft)
- Ausgangsstecker
- 4-polig, M12
- Gegenstecker
- M12 - F4D
- Nicht-flüchtiger Speicher
- TEDS-kompatibel (1451.4)
- Max. Vibrationsbeschleunigung
- 500 g Spitze
- Max. Stoßbeschleunigung
- 5000 g Spitze
- Elektromagnetische Empfindlichkeit, Äquivalent in g
- 100 µg/Gs
-
- Abdichtung
- Luftdicht
- Temperaturbereich
- -50°C bis 120°C ±7%
Spezifikationen des Drehzahlmessgeräts
Abmessungen (LxB, cm)- 2,86 x 12,19; 96 g mit Kabel
- Stromversorgung
- Stromversorgung durch Schwingungsmessgerät 810
- Erkennung
- Laserdiode Klasse 2
- Bereich (Messbereich)
- 6,0 bis 99.999 U/min
- Ungenauigkeit
- 6,0 bis 5999,9 U/min ±0,01% und ±1 Digit 5999,9 bis 99999 U/min ±0,05% und ±1 Digit
- Auflösung
- 0,1 U/min
- Messung in einer Entfernung von
- 1 cm bis 100 cm
- Einstellzeit
- 1 Sekunde (>60 U/min)
- Bedienelemente
- Ein-Aus-Schalter
- Schnittstelle
- 6-polig, Mini-DIN
- Kabellänge
- 50 cm
- Drehzahlmesserzubehör
- Reflektierendes Band (cm): 1,5 x 52,5
Viewer PC-Software
Mindestsystemanforderungen- 1 GB RAM
- Betriebssystemanforderungen
- Windows XP, Vista
|
