Vorteile des 3157-01 Schutzerdungs-Testers für Normzertifizierung

  • Schutzerdungsprüfgerät in Übereinstimmung mit internationalen Sicherheitsstandards und Gesetzen.
  • Messung von 0 bis 1,8 Ω, Prüfstrom bis 31 A.
  • Rückgekoppeltes Kontrollsystem: Stabiler Strom auch bei schwankender Last.

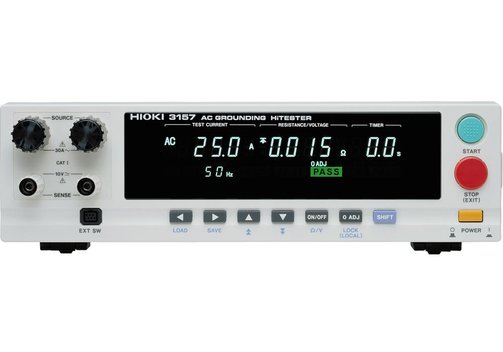

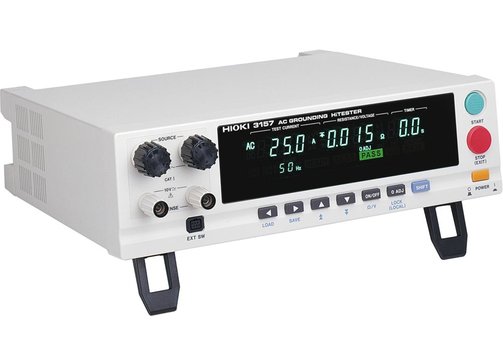

HIOKI 3157-01 AC Erdungsprüfgerät

Der Hioki 3157 ist ein AC-Erdungstester. Das Gerät wird zum Prüfen von Schutzschaltungen für eine Vielzahl elektrischer Geräte verwendet, darunter Industriemaschinen, medizinische Geräte und Messgeräte, die mit einem Konstantstromsystem arbeiten, das einen stabilen Ausgangsstrom liefert.

  • AC-Erdungs-/Schutzleiterprüfgerät.
  • Messung von 0 bis 1,8Ω.
  • Prüfstrom bis 31 A, für 100 bis 120 oder 200 bis 240 VAC.
  • Einfache Durchführung von Schutzdurchgangsprüfungen in Übereinstimmung mit internationalen Sicherheitsstandards und Gesetzen:
    1. Schutzdurchgangswiderstandsmessung für medizinische Geräte und allgemeine elektrische Geräte).
    2. HGround-Verbindungsprüfung bei der Installation von elektrischen Werkzeugmaschinen und Verteilertafeln.
    3. Prüfung von Schutzerdungen und Isopotentialerdungen für medizinische Geräte.
    4. Bewertung des Kontaktzustands mit großen Strömen.
  • Kontrollsystem mit Rückkopplung, das in der Lage ist, auch bei schwankender Last einen stabilen Strom zu liefern.
  • Soft-Start-Funktion, die die Verbindung mit dem zu prüfenden Gerät überprüft, bevor der Strom angelegt wird.

Modell-Übersicht

ModellHIOKI 3157-01
GrundfunktionenWiderstandsmessung nach der AC-4-Klemmen-Methode
AnzeigeLeuchtstoff-Digitalanzeige
Stromeinstellbereich3.0...31.0 AAC (0.1 A Auflösung), in 0.1 Ω Last
Max. Ausgangsleistung130 VA (an den Ausgangsklemmen)
Offene KlemmenspannungMax. 6 VAC
Generatorfrequenz50...60 Hz Sinuswelle (wählbar)
Widerstandsmessung0...1.800 Ω (0,001 Ω Auflösung), Genauigkeit: ±2% rdg. ±4 dgt. nach Nullabgleich
Spannungsmessung0...6.00 VAC (Einzelbereich 0,01 V Auflösung), Genauigkeit: (1% rdg. +5 dgt.)
Monitorbereich0...35.0 AAC/0...6 VAC, Aktualisierungsrate: 2 mal/s
Timer-AnzeigeZählt die Zeit nach dem Start bis zur voreingestellten Zeit herunter, zeigt die verstrichene Zeit nach dem Start an
Timer-Einstellung0.5...999 s
KomparatorPASS/FAIL-Auswertung über voreingestellte Ober-/Untergrenze, Summerton, Signalausgang
SpeicherfunktionMax. 20 Einstellungen (mit Speichern/Laden)

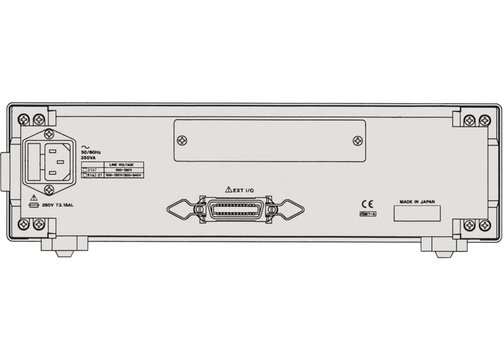

SchnittstellenEXT I/O, EXT SW, Option: GPIB oder RS232C
Spannungsversorgung100...120 V/200...24 VAC (schaltend, 50/60 Hz)
Abmessungen (mm)320 x 90 x 263; 7 kg
Erforderliche zusätzliche (optionale) Sonden2x Stromsonde 9296, oder 1x Stromsonde 9296 und 1x Stromanlege-Sonde 9297, je nach Messanwendung

Lieferumfang: HIOKI 3157, Netzkabel, Gebrauchsanweisung, Ersatzsicherung (Eingang), 2x Kurzschlussbrücke.
