HIOKI ALDAS EIS-Analyse/elektrochemischer Impedanzspektroskopie
Beschreibung
Dateien/Downloads
Vorteile der ALDAS EIS Impedanz-Messsysteme
- Arbeiten nach dem Prinzip der elektrochemischen Impedanzspektroskopie (EIS).
- Drei Modell-Serien für Anwendungen von Forschung und Entwicklung bis zum industriellen Einsatz.
- ALDAS-E für EIS-Messungen von Elektrolyse- und Brennstoffzellen-Stacks im kW- bis MW-Bereich.
HIOKI ALDAS EIS-Analyse/elektrochemischer Impedanzspektroskopie
HIOKI ALDAS-α, ALDAS-Mini, ALDAS-E von F&E bis Industrie-Anwendung
Mithilfe moderner elektrochemischer Impedanzspektroskopie (EIS) liefern die HIOKI ALDAS-System detaillierte Einblicke. Dadurch können Entwickler Wirkungsgrade optimieren, Energieverluste reduzieren und zum Beispiel die Leistungsfähigkeit von Einzelzellen und Zell-Stacks nachhaltig verbessern. Die HIOKI ALDAS-Produktfamilie bietet unterschiedliche Modelle von "α" über "Mini" bis hin zur Serie "-E". ALDAS-E stellt die High-End-Lösung innerhalb der ALDAS-Produktfamilie dar und deckt Anwendungen ab, die über den Einsatzbereich des schnellen ALDAS-α und des kompakten ALDAS-Mini hinausgehen.
- Hochgeschwindigkeits-EIS-Messung: ALDAS verkürzt den Auswertungszyklus auf etwa 7,6 Minuten, indem es die üblicherweise langwierigen Niederfrequenz-Impedanzmessungen beschleunigt.
- Einfacher Anschluss an EC/FC-Auswertungsgeräte: ALDAS lässt sich nahtlos in bestehende Anlagen integrieren, wodurch komplexe Verkabelungen entfallen und die Rüstzeit erheblich verkürzt wird.

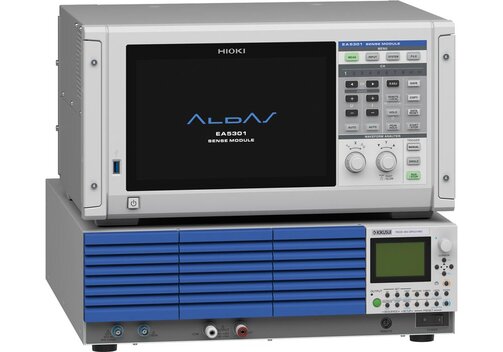

- ALDAS-α: High-Speed EIS System für Echtzeit-Impedanzanalyse insbesondere Brennstoffzellen, Wasser-Elektrolyse.

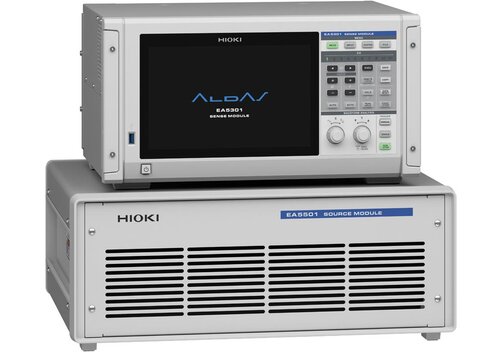

ALDAS-Mini: Kompakter EIS-Analysator zur Entwicklung von Elektrolysezellen.

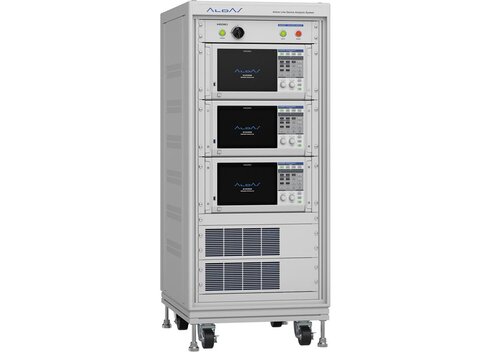

ALDAS-E: EIS-Messsystem für Elektrolyse- und Brennstoffzellen-Stacks im kW- bis MW-Bereich.
Modell-Übersicht
| Serie | HIOKI ALDAS-α | HIOKI ALDAS-Mini | HIOKI ALDAS-E |
| Beschreibung | EIS-Messung an EC/FC-Zellen im Labormaßstab: ALDAS-α benötigt kein externes Netzteil und kann bis 20 A Gleichstrom direkt über das Messsystem selbst zuführen | F&E: Beschleunigen Sie die Forschung durch gleichzeitige EIS-Messungen auf bis zu 8 Kanälen – ideal für großflächige Zellen und Demonstrationsstacks | Zuverlässige Mehrkanal-EIS für Elektrolyseure der MW-Klasse, die selbst in störungsbehafteten Industrieumgebungen hochpräzise Daten von bis zu 48 Kanälen liefert |
| EIS | 10 mHz...100 kHz | 10 mHz...10 kHz | 10 mHz...100 kHz |
| Max. Eingangsspannung/Strom | 20 V, 50 A | 30 V, 500 A | 1 kV, 10 kA |
| Weitere Daten | Spannungsmessbereich 60 mV...20 V; Messgeschwindigkeit ca. 7,6 Minuten (Mehrkanal, Schnellmodus); Mehrkanalfähigkeit: Bis zu 8 Zellen gleichzeitig; Gleichstromausgang bis 20 A ohne externe Gleichstromversorgung | Spannungsbereich des Stacks bis 60 V; Elektrolysestrombereich bis 2000 A; Mehrkanalmessung bis zu 8 Zellen gleichzeitig; Kompatibel zu PEM-, SOEC-, AEM- und AWE-Technologien ; Hohe Störfestigkeit für stabile Messungen | Messobjekte: Elektrolysezellen, Brennstoffzellen-Stacks, MW-Elektrolyseure; Messstrom bis 10 kA (mit kombinierten Sensoren); Mehrkanalfähigkeit 1 bis 48 Kanäle; Messspannung: 1,5...1000 V |
