Vorteile des BT4560 Messgeräts für die Impedanzprüfung von Batteriezellen
- Das ideale Messgerät für Li-Ionen-Batterien mit großer Kapazität für Elektrofahrzeuge.
- Verwaltung von Elektrodenreaktionswiderstand, Elektrolytwiderstand und Schweißwiderstand.
- Messfrequenz zwischen 100 mHz und 1,05 kHz.

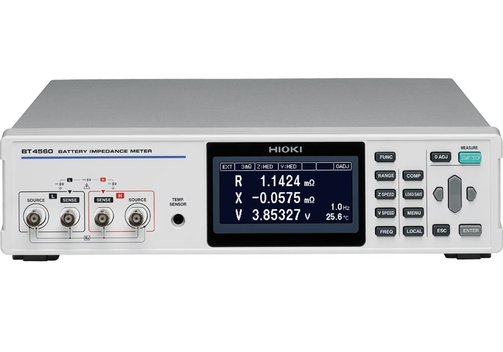

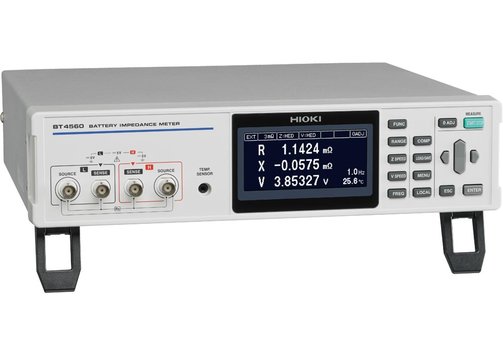

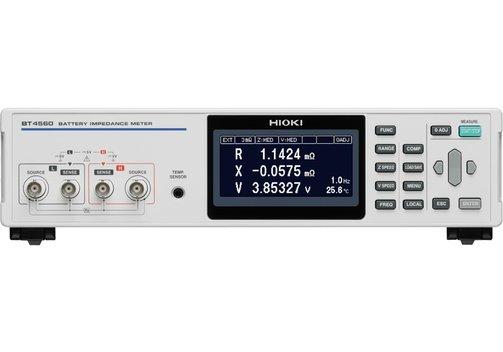

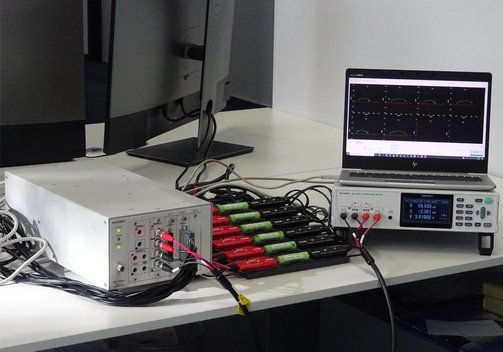

HIOKI BT4560 Batterie-Impedanz-Messgerät
Das Batterieimpedanzmessgerät HIOKI BT4560 ist die ideale Lösung zum Beispiel für die Messung von Li-Ionen-Batterien mit großer Kapazität für Elektrofahrzeuge. Das Gerät deckt einen Frequenzbereich zwischen 100 mHz und 1,05 kHz ab. Niedrige Frequenzen können zur Messung des Elektrodenreaktionswiderstands verwendet werden, während hohe Frequenzen zur Messung des Elektrolytwiderstands und des Schweißwiderstands geeignet sind.
- Batterie-Impedanz-Messgerät.
- Messfrequenz zwischen 100 mHz und 1,05 kHz.
Verwenden Sie niedrige Frequenzen zur Messung des Elektrodenreaktionswiderstands.
Hohe Frequenzen für die Messung des Elektrolytwiderstands und des Schweißwiderstands. - Äußerst zuverlässige Messungen für Batterien mit niedriger Impedanz: Das BT4560 verwendet einen Prüfstrom von 1,5 A im 3 mΩ-Bereich, was das S/N-Verhältnis verbessert.
- Die Schaltungskonfiguration ist sehr tolerant gegenüber Kontakt- und Drahtwiderständen und ermöglicht stabile Messungen.
- Die Spannungsmessfunktion entspricht einem 6-stelligen DMM (±0,0035% rdg.)
- Erstellen von Cole-Cole-Diagrammen (mit dem mitgelieferten Anwendungsprogramm).
- Verwendung von Ersatzschaltbild-Analysesoftware zur Analyse interner Batteriefehler.
Modell-Übersicht
| Modell | BT4560 |
| Gemessene Signale | Impedanz, Spannung, Temperatur |
| Impedanzmessung | Messparameter R (Widerstand), X (Reaktanz), Z (Impedanz), θ (Phasenwinkel); Messfrequenz 0,1 Hz...1050 Hz; Auflösung der Frequenzeinstellung 0,10 Hz...0,99 Hz in 0,01-Hz-Schritten, 1,0 Hz...9,9 Hz in 0,1-Hz-Schritten, 10 Hz...99 Hz in 1-Hz-Schritten, 100 Hz...1050 Hz in 10-Hz-Schritten; Messbereiche 3,0000 mΩ, 10,0000 mΩ, 100,000 mΩ Prüfstrom Messbereich 3 mΩ, 1,5 Aeff, 10 mΩ, 500 mAeff, 100 mΩ, 50 mAeff |
| Spannungsmessung | Messbereich 5,00000 V (Einzelbereich); Auflösung 10 µV; Messzeit FAST 0,1 s, MED 0,4 s, SLOW 1,0 s |
| Temperaturmessung | Anzeigebereich -10,0...+60,0°C; Auflösung 0,1°C; Messzeit 2,3 s |
| Grundgenauigkeit | Z: ±0,4% rdg.; θ: ±0,1°, V: ±0,0035% rdg. ±5 dgt., Temperatur: ±0,5°C (bei 10,0...40,0°C) |
| Funktionen | Komparator, Selbstkalibrierung, Abtastverzögerung, Durchschnitt, Kontaktprüfung, Messstromfehler und andere |

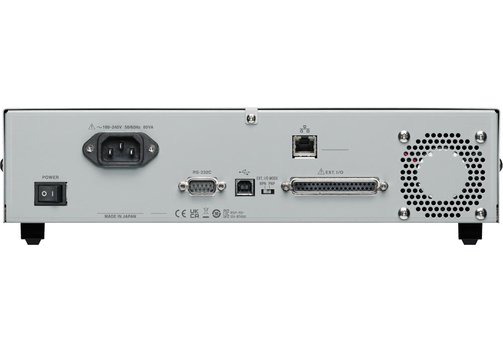

| Schnittstellen | RS232C/USB (virtueller COM-Port) - kann nicht gleichzeitig verwendet werden; Übertragungsgeschwindigkeit bis zu 38.400 bps; EXT I/O (TRIG, LOAD, Hi, IN, Lo und andere; NPN/PNP umschaltbar) |
| Abmessungen (mm) | 330 x 80 x 293; 3,7 kg |
Lieferumfang: BT 4560, Netzkabel, Bedienungsanleitung, Nullpunktabgleichplatine, USB-Kabel (Typ A-B), CD-R (Kommunikationsanleitung, PC-Anwendungssoftware, USB-Treiber).
