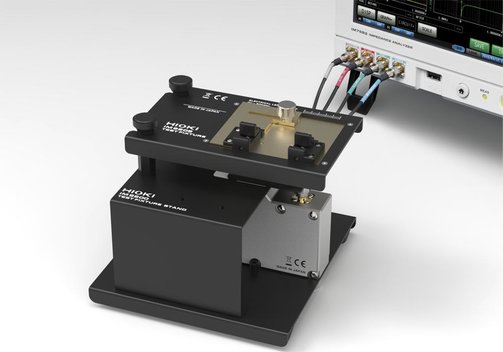

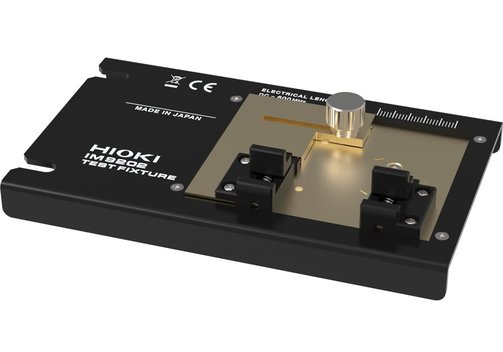

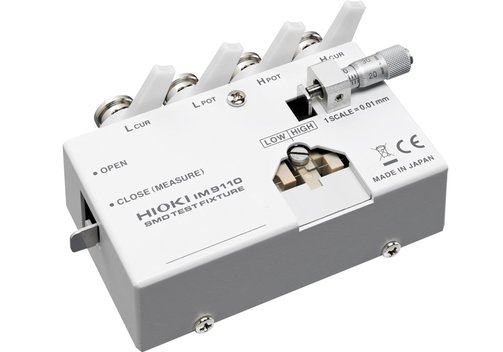

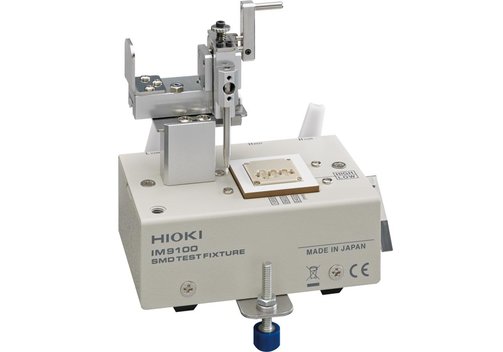

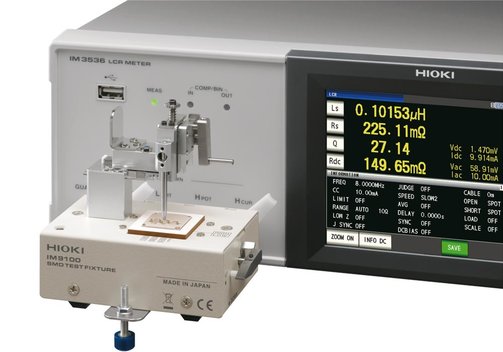

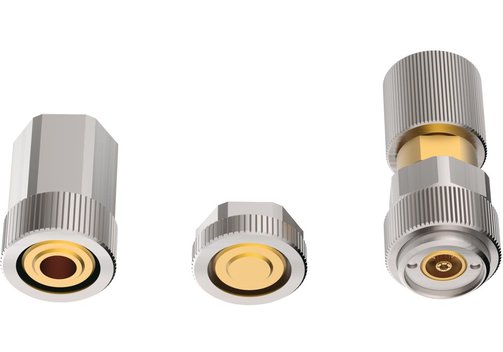

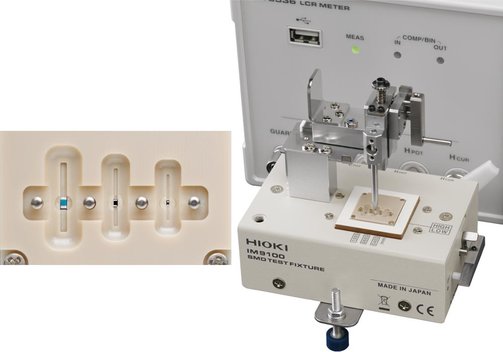

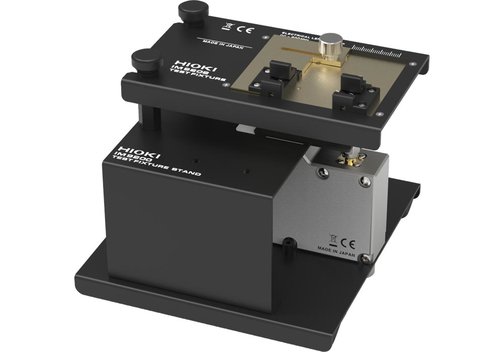

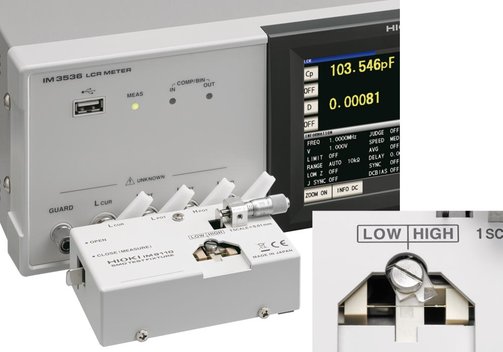

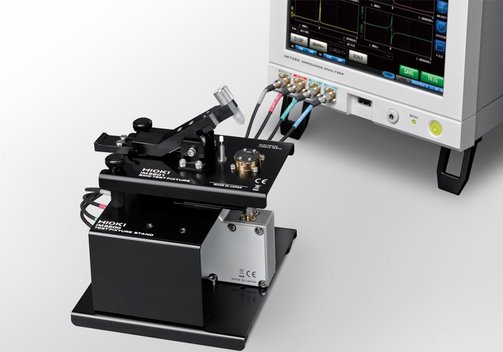

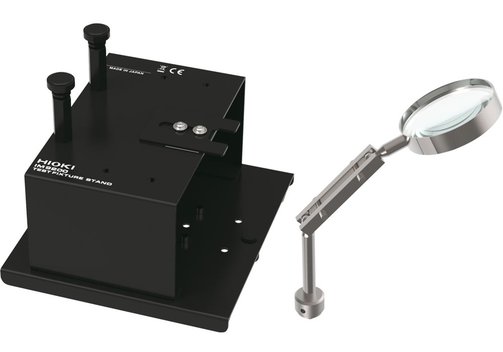

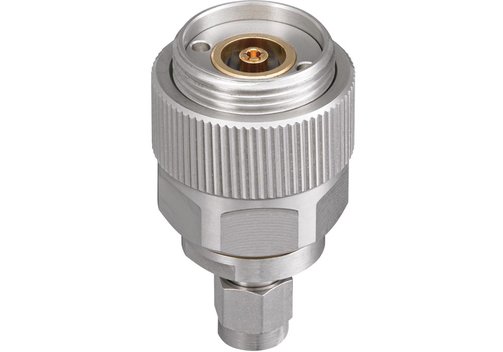

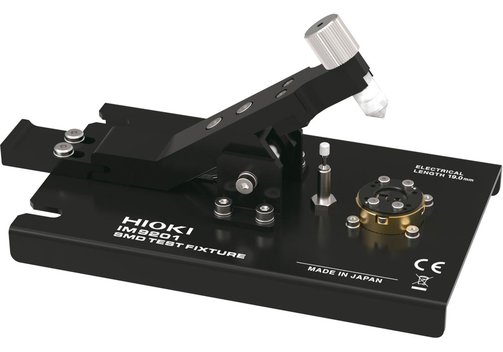

HIOKI IM9xxx Serie Zubehör für Impedanzmessgeräte

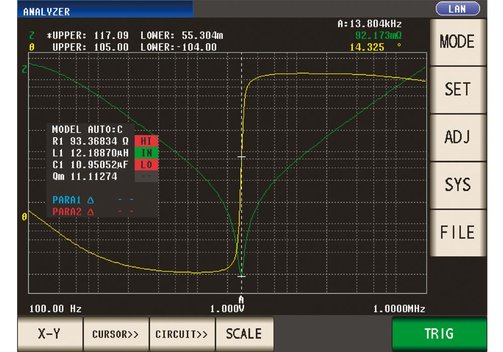

Optionale Software, die in den IM3570 integriert ist, fünf äquivalenter Schaltungsmodelle, ermöglicht die Anzeige der aus den Analyseergebnissen abgeleiteten idealen Frequenzeigenschaften, Cole-Cole-Plot, Admittanzkreisanzeige.

• Drei-Element-Modell - Äquivalenz-Schaltbildmodell: Vier Modelle für Spule, Widerstand, Kondensator.
  Messgrößen: L1 (Induktivität), C1 (Kapazität), R1 (Widerstand), Qm (Resonanzschärfe), fr (Resonanzfrequenz)/fa (Antiresonanzfrequenz).
• Vier-Elemente-Modell - Äquivalenz-Schaltbildmodell: Ein Modell für das pizoelektrische Element.
  Messgrößen: L1 (Induktivität), C1 (Kapazität), R1 (Widerstand), C0 (Parallelkapazität), Qm (Resonanzschärfe oder mechanischer Gütekoeffizient), fr (Resonanzfrequenz)/fa (Antiresonanzfrequenz), fs (Serienresonanzfrequenz)/fp (Parallelresonanzfrequenz), fm (maximale Admittanzfrequenz)/fn (minimale Admittanzfrequenz), f1 (maximale Suszeptanzfrequenz)/f2 (minimale Suszeptanzfrequenz).
• Simulation: Ermöglicht die Anzeige und den Vergleich der idealen Frequenzkennlinie, die aus den Analyseergebnissen oder den vom Benutzer angegebenen Werten abgeleitet wurde.
• Komparator: Führt einen Komparator auf den Analyseergebnissen aus und gibt die Entscheidungsergebnisse auf dem Bildschirm aus, EXT I/O.
• X-Y-Anzeige: Cole-Cole-Diagramm, Anzeige des Admittanzkreises.
