▸ im Überblick

LabJack Produkt-Spektrum - USB- und Ethernet-Mess-Systeme

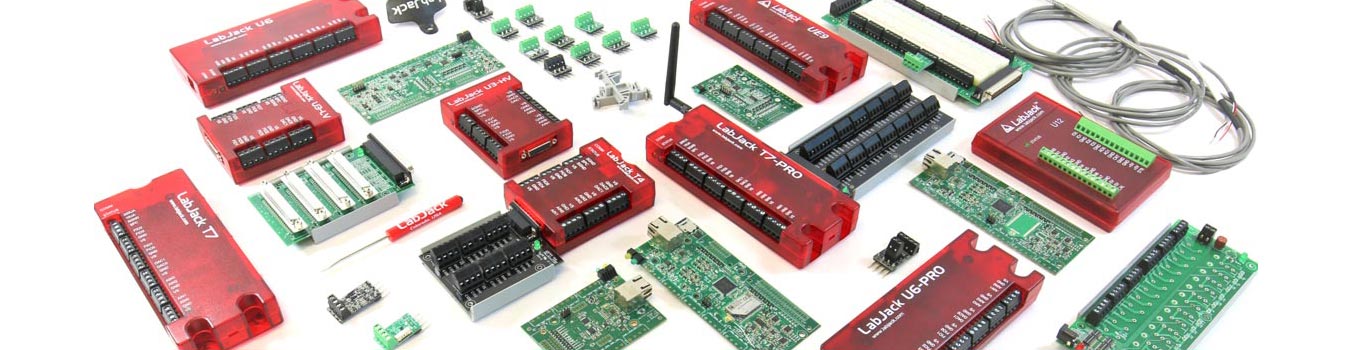

LabJack Serie - Module und Zubehör

Das LabJack Produkt-Spektrum: USB-/Ethernet-Mess-Systeme und Zubehör

Alles begann mit dem Original-USB-Messlabor LabJack U12. Diese Mess- und Steuerboxen bieten Analog-Eingänge und Ausgänge sowie Digital-I/O-Kanäle in einem sehr kompakten und preisgünstigen USB-Modul. Weitere Modelle kamen hinzu - heute bietet LabJack ein umfassendes Spektrum an DAQ-Boxen für Industrie und Labor. Es sind Modelle mit USB, Ethernet/LAN und/oder Wireless-LAN erhältlich.

Modell-Übersicht

Modell Beschreibung Schnittstellen
▸LabJack T8 8 differenzielle, isolierte Analog-Eingänge (bis 24 bit). 2 Analog-Ausgänge (16 bit). 20 multifunktionale Digital-I/O. USB, LAN
▸LabJack T7 14 Analog-Eingänge (16 bis 18 bit, optional 24 bit). 2 Analog-Ausgänge (12 bit) und 2 Strom-Ausgänge (200/10 µA). 23 multifunktionale Digital-I/O. USB, LAN, WLAN
▸LabJack T4 4 Analog-Eingänge (12 bit). 8 konfigurierbare Eingänge (Digital-Eingänge oder Analog-Eingänge, 12 bit). 2 Analog-Ausgänge (10 bit). 8 Digital-I/O-Leitungen, Zähler und Timer. USB, LAN
▸LabJack U6 14 Analog-Eingänge (12 bis 18 bit, optional 22 bit). 2 Analog-Ausgänge (12 bit) und 2 Strom-Ausgänge (200/10 µA). 20 Digital-I/O, 2 Zähler, 4 Timer. USB
▸LabJack U3 16 individuell konfigurierbare Kanäle als 12 bit Analog-Eingänge, Digital-Ein-/Ausgänge oder 2 Zähler 32 bit. 1 fester 10 bit Analog-Ausgang und je nach Konfiguration 2-ter Analog-Ausgang. 4 diskrete I/O-Kanäle. USB
LabJack UE9 (EOL) (EOL, eingestellt) 14 Analog-Eingänge (12 bit, 50 S/s). 2 Analog-Ausgänge (12 bit). 12 Standard-I/O-Kanäle und 8 diskrete, multifunktionale I/O-Kanäle. USB, LAN
▸LabJack U12 8 Analog-Eingänge (12 bit, 50 S/s). 2 Analog-Ausgänge (10 bit). 16 Standard-I/O-Kanäle und 4 diskrete I/O-Kanäle. 1x 32 bit Zähler. USB


LabJack T8 T7 T7-Pro T4 U6 U6-Pro U12 U3-LV U3-HV
Eingangs-
spannung
±10 V ±10 V ±10 V ±10 V ±10 V ±10 V ±10 V 0...2,4 V ±10 V[1]
Analog-Eingänge 8 diff. 14 14 4 + 8[3] 14 14 8 16 16
Auflösung[2] 24 bit 16 bit 22 bit 12 bit 16 bit 22 bit 12 bit 12 bit 12 bit
Digital-I/O 20 23 23 8 + 8[3] 20 20 20 20 16
Logik-Pegel 3,3 V 3,3 V 3,3 V 3,3 V 3,3 V 3,3 V 5 V 3,3 V 3,3 V
Analog-Ausgänge 2 2 2 2 2 2 2 2 2
USB 2.0 ja
Zähler bis 16 2 2 10[3] 2 2 1 2 2
Timer 6 6 4 4 - 2 2
SPI/I2C Master ja nur SPI
LJTick-kompatibel -
Temp Sensor fest zugeordnet fest zugeordnet fest zugeordnet - fest zugeordnet fest zugeordnet - - -
Ethernet - - - - -
Wireless - - - - - - - -
Scripting - - - - - - -
Real-Time Clock - - - - - - - -

[1] Kann für -10...+20 V-Bereich konfiguriert werden.
[2] Gemäß tatsächlich gemessenen Daten, siehe » Application-Note.
[3] Konfigurierbare Eingänge als Analog-, Digital-Eingänge, Zähler/Timer.

LabJack USB Minilabs/Messsysteme
