Saleae Produkt-Spektrum

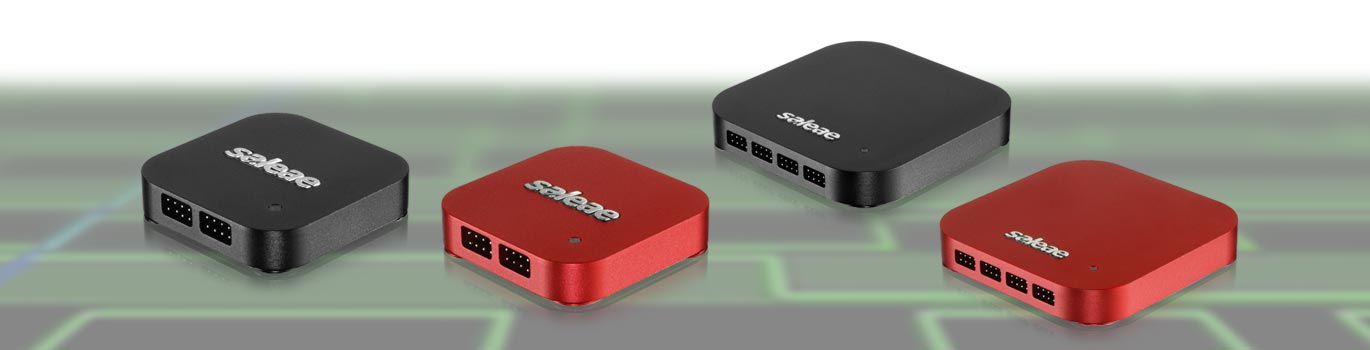

Saleae USB-Logik-Analysatoren mit 8 oder 16 Kanälen

Mixed-Signal Logik-Analyse

  • Super-portable 8- und 16-Kanal PC-Logik-Analysatoren für USB 3.0 und 2.0.
  • Logik-Kanälen frei umschaltbar auf analoge Erfassung.
  • Extrem einfache Bedienung mit intuitiver Software.

Modell-Übersicht

  ▸Logic-8 ▸Logic-Pro-8 ▸Logic-Pro-16
Digital-/Analog-Eingänge* 8 8 16
Digital-Abtast-Rate (max.)* 100 MS/s (3 Digital-/0 Analog-Kanäle im Einsatz) 500 MS/s (6 Digital-/0 Analog-Kanäle im Einsatz) 500 MS/s (6 Digital-/0 Analog-Kanäle im Einsatz)
Schnellstes digitales Signal 25 MHz 100 MHz 100 MHz
Abtasttiefe (typ.) 10+ Billion 10+ Billion 10+ Billion
Unterstützte Logik-Pegel 1,8...5,5 V 1,2...5,5 V 1,2...5,5 V
Funktioniert mit RS232, RS422/3, RS485 Ja, direkt Ja, direkt Ja, direkt
Analog-Abtast-Rate (max.)* 10 MS/s (2 Analog-/0 Digital-Kanäle im Einsatz) 50 MS/s (5 Analog-/0 Digital-Kanäle im Einsatz) 50 MS/s (5 Analog-/0 Digital-Kanäle im Einsatz)
Bandbreite (-3 dB) 1 MHz 5 MHz 5 MHz
A/D-Wandler Auflösung 10 bit 12 bit 12 bit
Eingangsspannungsbereich 0...5 V -10...+10 V -10...+10 V
Anschluss zum PC USB 2.0 USB 3.0 (USB 2.0-kompatibel) USB 3.0 (USB 2.0-kompatibel)
Abmessungen (mm) 53 x 53 x 12, 60 g 53 x 53 x 12, 60 g 92 x 92 x 15, 220 g
Lieferumfang 2x Testleitungssets, 2x Testclips 8er-Packung, USB-Kabel und Transport-/Aufbewahrungs-Etui 2x Testleitungssets, 2x Testclips 8er-Packung, USB-Kabel und Transport-/Aufbewahrungs-Etui 4x Testleitungssets, 4x Testclips 8er-Packung, USB-Kabel und Transport-/Aufbewahrungs-Etui

* Mixed-Signal-Eingänge können aufgezeichnet werden als digital, analog oder beides. Daten werden in Echtzeit über USB gestreamt. Die maximale Sample-Rate hängt von der Anzahl der verwendeten Digital- und Analog-Kanäle ab.


Saleae - Logik-Analyse mit analoger Erfassung

Die Saleae Logic- und Logic-Pro-Produkte sind USB PC-Logik-Analysatoren mit zusätzlicher analoger Datenerfassung. Die analoge Datenerfassung ist eine praktische Ergänzung, die bei herkömmlichen Logik-Analysatoren eher selten zu finden ist. Die Digital-/Logik-Kanäle sind dabei frei umschaltbar auf analoge Erfassung mit 12 bit/bis 50 MS/s auf allen Kanälen (10 bit/bis 10 MS/s beim Logic-8).

Die analoge Erfassung eignet sich insbesondere für Anwendungen, bei denen ein Mikrocontroller in irgendeiner Weise mit einem analogen Signal interagiert, z.B. beim Lesen einer analogen Spannung oder bei der Steuerung einer analogen Spannung. Sie ersetzten jedoch nicht ein Mixed-Signal-Oszilloskop, denn sie haben eine geringere Bandbreite als Oszilloskope und verfügen nicht über variable Verstärkungs- und Shift-Eingänge, d.h. der Eingangsspannungsbereich ist fest. Ein Oszilloskop benötigen Sie daher für die Analyse der Signalintegrität, analoger Signale mit hoher Bandbreite oder kleiner Spannungen mit hoher Auflösung (z.B. weniger als 100 mVSS) oder analoge Spannungen außerhalb des Bereichs von 0…5 V (Logic 4, Logic 8) oder -10…+10 V (Logic Pro 8, Logic Pro 16).
