Saleae Logic-Pro-8 - 8-Kanal USB 3.0 PC-Logik-Analysator

Neu

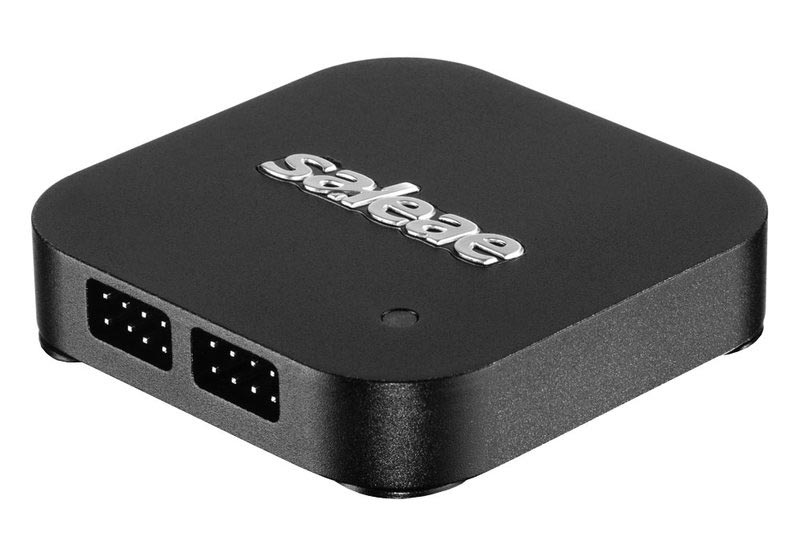

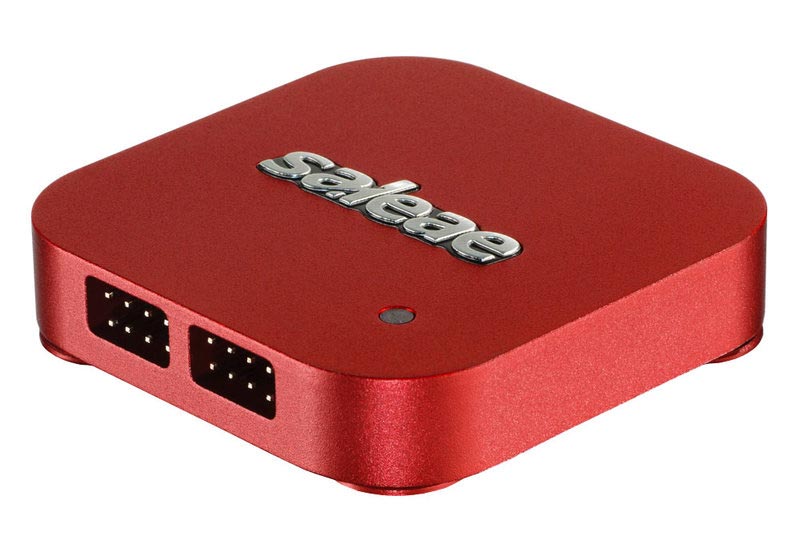

Saleae Logic-Pro-8 USB 3.0 PC-Logik-Analysator, 8 Kanäle
weitere Bilder:
Preis

568,00*
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand
Lieferzeit
Beschreibung

Vorteile

  • 8-Kanal PC-Logik-Analysator für USB 3.0.
  • Kanäle gemeinsam für Digital-/Logik- und Analog-Erfassung mit 12 bit/bis 50 MS/s.
  • Einfach zu bedienende Software, unterstützt Analyse von 24 Protokollen.

Saleae Logic-Pro-8 - 8-Kanal USB 3.0 PC-Logik-Analysator.

Der super-kompakte, transportable 8-Kanal PC-Logik-Analysator Saleae-Pro-8 wird über USB 3.0 SuperSpeed (kompatibel zu USB 2.0) an den PC angeschlossen. Standard-Leitungen und Logik-Clips zum Anschluss an Testschaltungen/Prüflinge sind im Lieferumfang enthalten. Die 8 Kanäle können für digitale oder analoge Signale verwendet werden, die digitale Sample-Rate beträgt dabei max. 500 MS/s. Der Logik-Analysator wird von einer Software für Windows, Mac OSX und Linux unterstützt, die auch 24 verschiedene Protokolle analysieren kann.

  • Acht "Mixed-Signal" Kanäle (gemeinsame Digital-/Analog-Kanäle).
  • Als Digital-Kanäle:
    Digitale Sample-Rate (max.): 500 MS/s.
    100 MHz max. digitale Bandbreite.
  • Als Analog-Kanäle:
    Analoge Sample-Rate (max.): 50 MS/s.
    5 MHz analoge Bandbreite.
    Auflösung der A/D-Wandlung 12 bit.
    Analoger Eingangsbereich -10...+10 V.
  • Trigger: Flanken- oder Pulsbreiten-Trigger.
  • Tiefe Sample-Puffer.
  • RGB LED, anpassbar mit 24 bit Farben.
  • USB 3.0 SuperSpeed, kompatibel zu USB 2.0.
  • Umfangreiche, einfach zu bedienende Software.
  • Kann automatisiert werden und Daten als MATLAB-m-Format oder CSV ablegen.
  • Analyse von 24 Protokollen unterstützt.

Anwendungen

  • Firmware-Debugging.
  • FPGA-Debugging.
  • Funktions-Verifizierung.
  • Performance-Profiling.
  • Reverse-Engineering/Nachkonstruktion.
  • Protokoll-Dekodierung.
  • Datenlogging.

Spezifikationen

Digitale/analoge Eingänge 8 ("Mixed-Signal"/gemeinsam genutzt analog/digital)
Digitale Samplerate (max.) 500 MS/s (4 Kanäle), 100 MS/s (16 Kanäle) mit USB 3.0
Schnellstes digitales Signal 100 MHz (Rechteck bei Sampling mit 500 MS/s)
Abtasttiefe (typ.) 10+ Billion
Unterstützte Logik-Pegel 1,2 V, 1,8 V, 2,5 V, 3,3 V, 5,0 V, RS232, +12 V TTL
Arbeitet mit RS232, R422/3, RS485 Ja, direkt
Analoge Samplerate (max.) 50 MS/s (3 Kanäle), 12,5 MS/s (13 Kanäle), 6,25 MS/s (16 Kanäle)
Bandbreite (-3 dB) 5 MHz (bei Sampling mit 50 MS/s)
Auflösung der A/D-Wandlung 12 bit, 4,88 mV pro LSB (1x 8-Kanal A/D-Wandler)
Eingangsspannungsbereich -10...+10 V
Aufzeichnungslänge Begrenzt durch den verfügbaren Arbeitsspeicher und die Größe der aufgezeichneten Daten. Bei analoger Aufzeichnung mit 50 MS/s sind typ. Captures von 10 bis 60 s möglich. Bei rein digitaler Aufzeichnung ist die Pufferlänge abhängig von der Auslastung. Zum Beispiel: 1 MHz SPI: Bis zu 10 Minuten. I2C: Mehrere Stunden. 9600 Bd seriell: Über 1 Tag
Trigger Flanken- oder Pulsbreiten-Trigger
Schnittstelle zum PC USB 3.0 (USB 2.0 kompatibel)
Abmessungen (mm) 92 x 92 x 15, 220 g, robustes Aluminium-Gehäuse

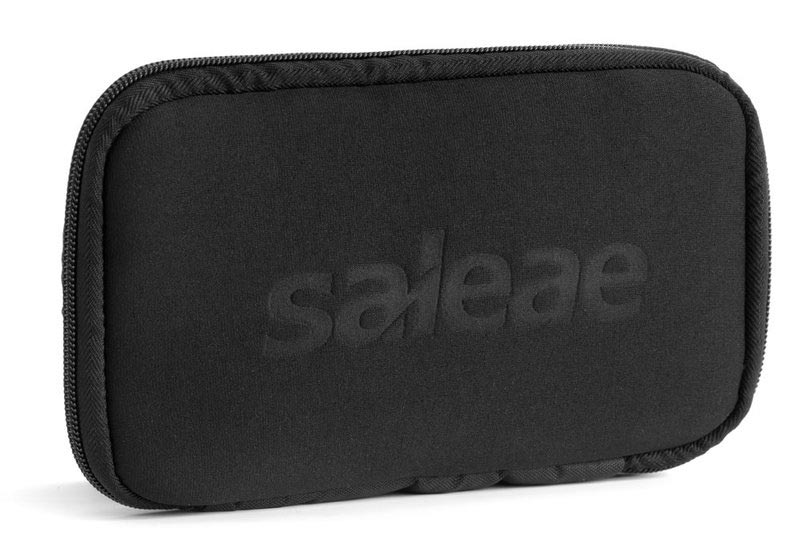

Lieferumfang: Saleae Logic-Pro-8 USB Logik-Analysator, 2x Testleitungssets, 2x Testclips 8er-Packung, Transport-/Aufbewahrungs-Etui, USB 3.0 Kabel, "Getting Started Guide".

Software: Cross-Plattform für Windows, Mac und Linux:

  • 24 unterstützte Protokolle, z. B. seriell, SPI, I2C, Atmel SWI, Biss-C, CAN, DMX-512, HD44780, HDLC, I2S, JTAG, LIN, MDIO, MIDI, Manchester, Modbus, 1-Wire, PS/2 Keyboard & Mouse, SMBus, SWD, synchron parallel, USB, UNI/O.
  • Automation API.
  • Plugin API für Dekodierung kundenspezifischer Protokolle.
  • Filtern und Durchsuchen der Protokoll-Ergebnissen.
  • Mess-, Bookmark- und Timing-Marker.
  • Vier Daten-Export-Formate: CSV, binär, VCD und MATLAB.
Zubehör, Optionen
