Saleae Logic-8 - 8-Kanal USB 2.0 PC-Logik-Analysator

Neu
Saleae Logic-8 USB 2.0 PC-Logik-Analysator, 8 Kanäle
weitere Bilder:
Preis

349,00*
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand
Auf Lager
Beschreibung

Vorteile

  • Mobiler 8-Kanal USB 2.0 Logik-Analysator
  • 8 Logik-Kanäle, umschaltbar auf analoge Erfassung.
  • Komfortable Software mit Protokoll-Analyse-Funktion.

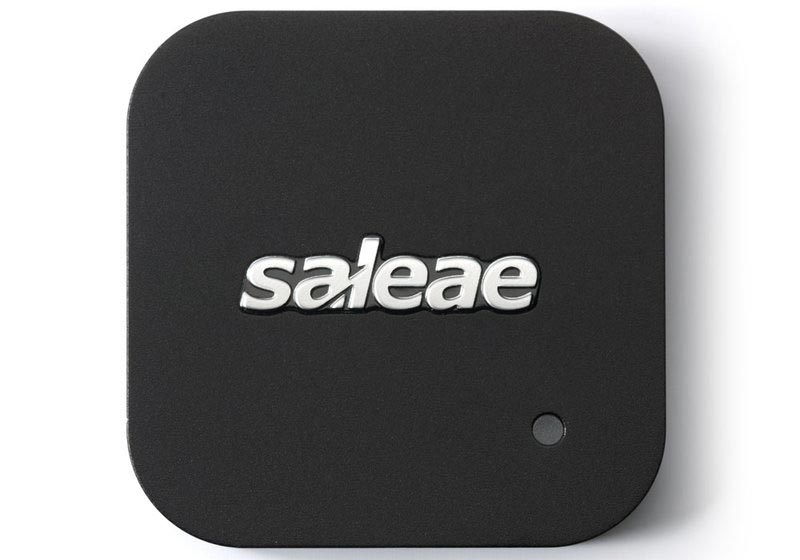

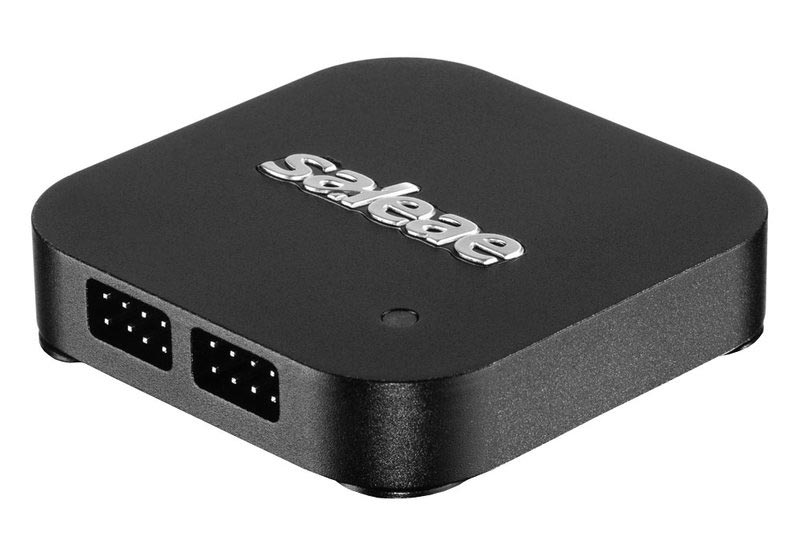

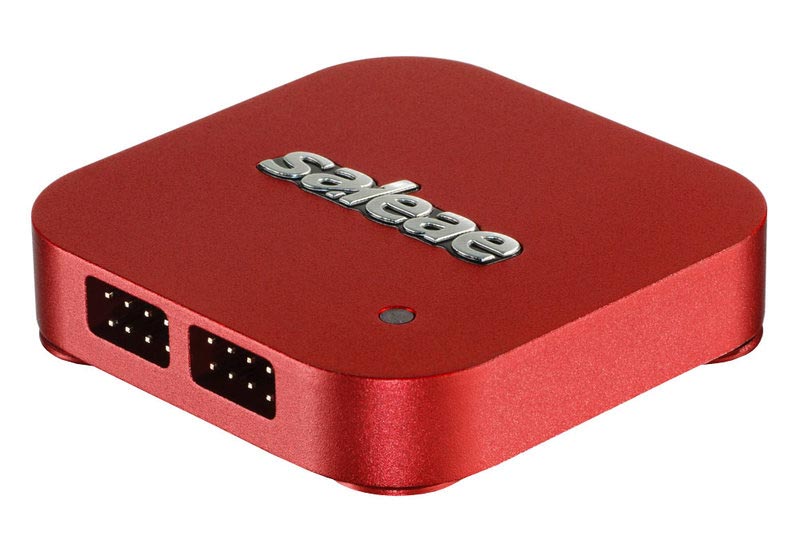

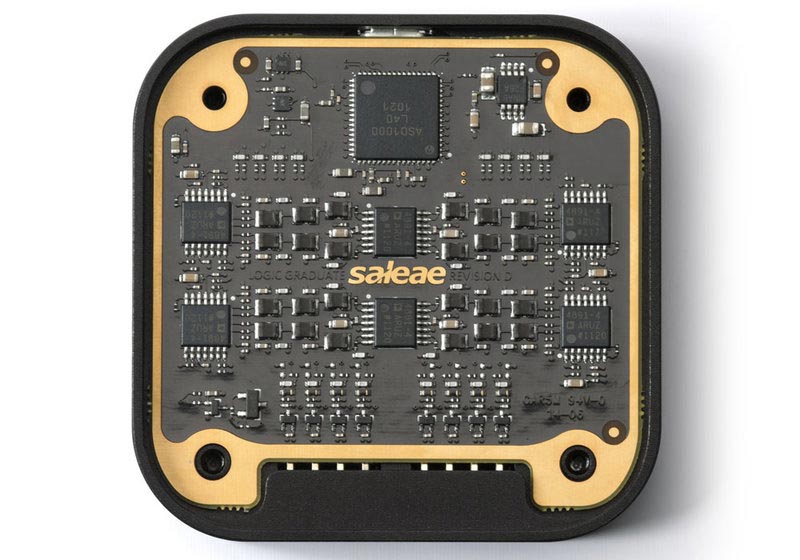

Saleae Logic-8 - 8-Kanal USB 2.0 PC-Logik-Analysator.

Das Basis-Modell Saleae-8 ist ein transportabler 8-Kanal PC-Logik-Analysator. Er wird über USB 2.0 HighSpeed an den PC angeschlossen. Standard-Leitungen und Logik-Clips zum Anschluss an Testschaltungen/Prüflinge sind im Lieferumfang enthalten. Die 8 Kanäle können für digitale oder analoge Signale verwendet werden, die digitale Sample-Rate beträgt dabei max. 100 MS/s. Der Logik-Analysator wird von einer flexiblen Software für Windows, Mac OSX und Linux unterstützt. Diese kann auch 24 verschiedene Protokolle analysieren.

  • Acht "Mixed-Signal" Kanäle (gemeinsame Digital-/Analog-Kanäle).
  • Als Digital-Kanäle:
    Digitale Sample-Rate (max.): 100 MS/s.
    25  MHz max. digitale Bandbreite.
  • Als Analog-Kanäle:
    Analoge Sample-Rate (max.): 10 MS/s.
    1 MHz analoge Bandbreite.
    Auflösung der A/D-Wandlung 10 bit.
    Analoger Eingangsbereich 0...+5 V.
  • Trigger: Flanken- oder Pulsbreiten-Trigger.
  • Tiefe Sample-Puffer.
  • RGB LED, anpassbar mit 24 bit Farben.
  • USB 2.0 HighSpeed.
  • Umfangreiche, einfach zu bedienende Software.
  • Analyse von 24 Protokollen unterstützt.

Anwendungen

  • Firmware-Debugging.
  • FPGA-Debugging.
  • Funktions-Verifizierung.
  • Performance-Profiling.
  • Reverse-Engineering/Nachkonstruktion.
  • Protokoll-Dekodierung.
  • Datenlogging.

Spezifikationen

Digitale/analoge Eingänge 8 ("Mixed-Signal"/gemeinsam genutzt analog/digital)
Digitale Samplerate (max.) 100 MS/s (3 Kanäle), 50 MS/s (6 Kanäle), 25 MS/s (8 Kanäle)
Schnellstes digitales Signal 25 MHz (Rechteck bei Sampling mit 100 MS/s)
Abtasttiefe (typ.) 10+ Billion
Unterstützte Logik-Pegel 1,8 V, 2,5 V, 3,3 V, 5,0 V, RS232, +12 V TTL
Arbeitet mit RS232, R422/3, RS485 Ja, direkt
Analoge Samplerate (max.) 10 MS/s (2 Kanäle), 5 MS/s (5 Kanäle), 2,5 MS/s (8 Kanäle)
Bandbreite (-3 dB) 1 MHz (bei Sampling mit 10 MS/s)
Auflösung der A/D-Wandlung 10 bit, 4,88 mV pro LSB (1x 8-Kanal A/D-Wandler)
Eingangsspannungsbereich 0...+5 V
Aufzeichnungslänge Begrenzt durch den verfügbaren Arbeitsspeicher und die Größe der aufgezeichneten Daten. Bei analoger Aufzeichnung mit 10 MS/s sind typ. Captures von 30 bis 60 s möglich. Bei rein digitaler Aufzeichnung ist die Pufferlänge abhängig von der Auslastung. Zum Beispiel: 1 MHz SPI: Bis zu 10 Minuten. I2C: Mehrere Stunden. 9600 Bd seriell: Über 1 Tag
Trigger Flanken- oder Pulsbreiten-Trigger
Schnittstelle zum PC USB 2.0
Abmessungen (mm) 53 x 53 x 12, 60 g, robustes Aluminium-Gehäuse

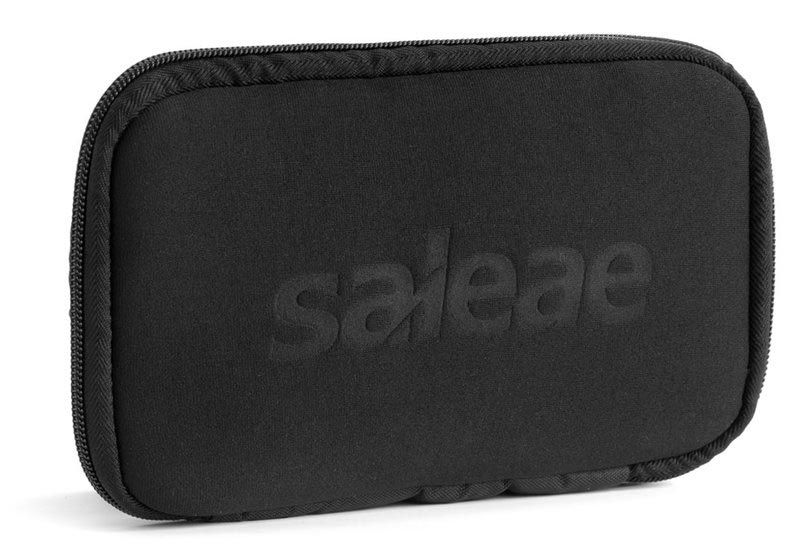

Lieferumfang: Saleae Logic-8 USB Logik-Analysator, 2x Testleitungssets, 2x Testclips 8er-Packung, Transport-/Aufbewahrungs-Etui, USB 2.0 Kabel, "Getting Started Guide".

Software: Cross-Plattform für Windows, Mac und Linux:

  • 24 unterstützte Protokolle, z. B. seriell, SPI, I2C, Atmel SWI, Biss-C, CAN, DMX-512, HD44780, HDLC, I2S, JTAG, LIN, MDIO, MIDI, Manchester, Modbus, 1-Wire, PS/2 Keyboard & Mouse, SMBus, SWD, synchron parallel, USB, UNI/O.
  • Automation API.
  • Plugin API für Dekodierung kundenspezifischer Protokolle.
  • Filtern und Durchsuchen der Protokoll-Ergebnissen.
  • Mess-, Bookmark- und Timing-Marker.
  • Vier Daten-Export-Formate: CSV, binär, VCD und MATLAB.
