ITECH IT6000B Serie regeneratives Power-System
Vorteile der IT6000B bidirektionalen DC-Stromversorgung und Last bis 144 kW/2 MW
- Bidirektionales Gerät - Stromversorgung und elektronische Last in einem Gerät.
- Die integrierten Spannungskurven entsprechen den Automobilnormen LV123, LV148, DIN40839, ISO-16750-2, SAEJ1113-11, LV124 und ISO21848.
- Integrierter Signal-Generator, unterstützt das Erzeugen beliebiger Wellenformen und importiert LIST-Dateien für Wellenformen.

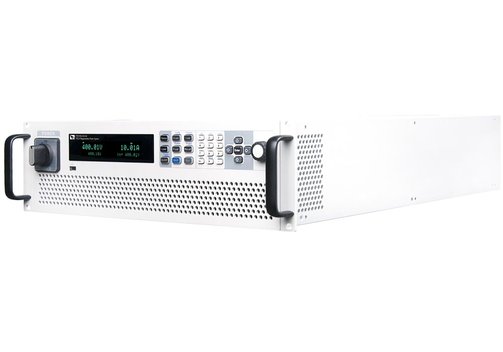

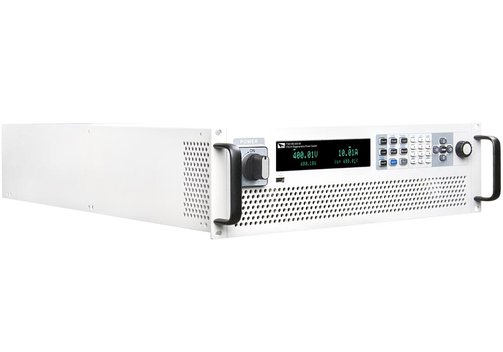

ITECH IT6000B Serie regeneratives Power-System
Die IT6000B-Serie vereint eine bidirektionale Stromversorgung und eine regenerative elektronische Last in einer 3-HE-Einheit. Zum Umschalten zwischen der Funktion der bidirektionalen Stromversorgung und der regenerativen elektronischen Last ist nur ein einziger Knopf erforderlich. Dies bedeutet, dass das Gerät nicht nur als eigenständige, vielseitige, bidirektionale Stromversorgung/Quelle, sondern auch als unabhängige, rückspeisefähige, elektronische Last verwendet werden kann, welche die verbrauchte Energie absorbiert und sauber in das Netz rückspeist. Die IT6000B-Serie bietet standardmäßig Zwei-Quadranten-Funktionalität. Sie bietet 7 Spannungsbereiche bis 2250 V und unterstützt Master-Slave-Parallel mit einer Stromverteilung bis zu 2 MW. Der eingebaute Signal-Generator unterstützt die Erzeugung beliebiger Signalformen und importiert LIST-Dateien für Wellenformen über die USB-Schnittstelle. IT6000B ist die Kombination aus Zuverlässigkeit, hocheffizienter Einstellung sowie sicheren und vielfältigen Messfunktionen.
- Bidirektionales Gerät - Stromversorgung und elektronische Last in einem.

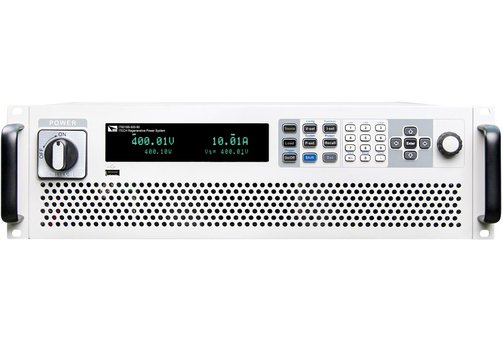

- Mit einem Knopfdruck kann zwischen Quelle und Senke auf dem Bedienpanel umgeschaltet werden.
- Stand-alone-Leistung bis zu 144 kW, parallel erweiterbar auf bis zu 2 MW.
- Spannungsausgangs-Nennwerte: 0...2250 V.
- Stromausgangs-Nennwerte: 0...8000 A.
- Das Design mit hoher Leistungsdichte bietet 18 kW auf 3 HE Raum.
- Bidirektionale Energieübertragung, nahtlose Umschaltung über zwei Quadranten.
- Unterstützt CC/CV-Schleifengeschwindigkeit (Constant Current/Konstant-Strom, Constant Voltage/Konstant-Spannung) und Prioritätseinstellung.
- Eingebaute Spannungskurven entsprechen den Automobilstandards LV123, LV148, DIN40839, ISO-16750-2, SAEJ1113-11, LV124 und ISO21848.
- Hocheffiziente Energierückgewinnung.
- Unterstützt die Simulation der I-U-Kurven von Solarpaneelen.
- Eingebauter Signal-Generator, Unterstützung der Erzeugung beliebiger Signalformen.
- Einstellbare Ausgangsimpedanz.
- Vollständiger Schutz, Unterstützung von OVP, ±OCP, ±OPP, OTP (Over-Voltage-, Over-Current-, Over-Power-, Over-Temperature-Protection: Schutz vor Über-Spannung, -Strom, -Leistung, -Temperatur), Schutz vor transienten Spannungsabfällen und Schutz gegen Inselbildung.

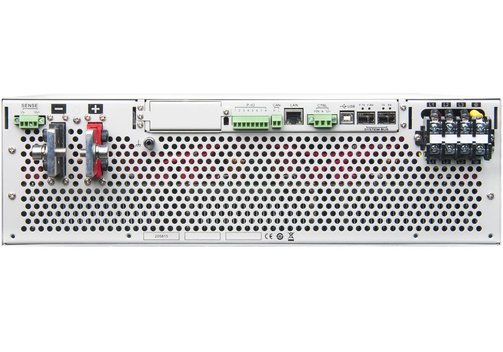

- Eingebaute USB-, CAN-, Ethernet/LAN- und Digital-IO-Schnittstelle, optional GPIB, analog und RS232.
- Unterstützt Datenspeicherung; kürzestes Abtastintervall 10 µs.
- Funktion zur Batteriesimulation.
- Starke dynamische Fahrprofil-Simulationsfunktion, bis zu 10.000.000 Punkte.
Modell-Übersicht
Aufgrund der großen Varianten-Vielfalt fragen Sie die gewünschte Ausführung bitte an!
| Modell | Spannung | Strom | Leistung | Auflösung | Genauigkeit | Schnittstellen | Höhe |
| IT6005B-80-150 | 80 V | 150 A | 5 kW | 0,001 V/0,01 A | ≤0,02% + 0,02% F.S./ ≤0,1% + 0,1% F.S. | USB, CAN, LAN/Ethernet, Digital-I/O-Pport, optional GPIB, analog, RS232 | 3HE |
| IT6006B-300-75 | 300 V | 75 A | 6 kW | 0,01 V/0,01 A | 3HE | ||
| IT6120B-80-2040 | 80 V | 2040 A | 120 kW | 0,001 V/0,1 A | 27HE | ||
| IT6105B-80-2040 | 80 V | 2040 A | 105 kW | 0,001 V/0,1 A | 27HE | ||
| IT6090B-80-2040 | 80 V | 2040 A | 90 kW | 0,001 V/0,1 A | 27HE | ||
| IT6075B-80-2040 | 80 V | 2040 A | 75 kW | 0,001 V/0,1 A | 27HE | ||
| IT6060B-80-1800 | 80 V | 1800 A | 60 kW | 0,001 V/0,1 A | 15HE | ||
| IT6045B-80-1350 | 80 V | 1350 A | 45 kW | 0,001 V/0,1 A | 15HE | ||
| IT6030B-80-900 | 80 V | 900 A | 30 kW | 0,001 V/0,1 A | 6HE | ||
| IT6015B-80-450 | 80 V | 450 A | 15 kW | 0,001 V/0,01 A | 3HE | ||
| IT6010B-80-300 | 80 V | 300 A | 10 kW | 0,001 V/0,01 A | 3HE | ||
| IT6012B-500-80 | 500 V | 80 A | 12 kW | 0,01 V/0,01 A | 3HE | ||
| IT6006B-500-40 | 500 V | 40 A | 6 kW | 0,01 V/0,001 A | 3HE | ||
| IT6144B-300-1800 | 300 V | 1800 A | 144 kW | 0,01 V/0,1 A | 27HE | ||
| IT6126B-300-1575 | 300 V | 1575 A | 126 kW | 0,01 V/0,1 A | 27HE | ||
| IT6108B-300-1350 | 300 V | 1350 A | 108 kW | 0,01 V/0,1 A | 27HE | ||
| IT6090B-300-1125 | 300 V | 1125 A | 90 kW | 0,01 V/0,1 A | 27HE | ||
| IT6072B-300-900 | 300 V | 900 A | 72 kW | 0,01 V/0,1 A | 15HE | ||
| IT6054B-300-675 | 300 V | 675 A | 54 kW | 0,01 V/0,1 A | 15HE | ||
| IT6036B-300-450 | 300 V | 450 A | 36 kW | 0,01 V/0,01 A | 6HE | ||
| IT6018B-300-225 | 300 V | 225 A | 18 kW | 0,01 V/0,01 A | 3HE | ||
| IT6012B-300-150 | 300 V | 150 A | 12 kW | 0,01 V/0,01 A | 3HE | ||
| IT6090B-800-375 | 800 V | 375 A | 90 kW | 0,01 V/0,01 A | 27HE | ||
| IT6072B-800-300 | 800 V | 300 A | 72 kW | 0,01 V/0,01 A | 15HE | ||
| IT6054B-800-225 | 800 V | 225 A | 54 kW | 0,01 V/0,01 A | 15HE | ||
| IT6036B-800-150 | 800 V | 150 A | 36 kW | 0,01 V/0,01 A | 6HE | ||
| IT6018B-800-75 | 800 V | 75 A | 18 kW | 0,01 V/0,01 A | 3HE | ||
| IT6012B-800-50 | 800 V | 50 A | 12 kW | 0,01 V/0,01 A | 3HE | ||
| IT6006B-800-25 | 800 V | 25 A | 6 kW | 0,01 V/0,001 A | 3HE | ||
| IT6144B-500-960 | 500 V | 960 A | 144 kW | 0,01 V/0,1 A | 27HE | ||
| IT6126B-500-840 | 500 V | 840 A | 126 kW | 0,01 V/0,1 A | 27HE | ||
| IT6108B-500-720 | 500 V | 720 A | 108 kW | 0,01 V/0,1 A | 27HE | ||
| IT6090B-500-600 | 500 V | 600 A | 90 kW | 0,01 V/0,1 A | 27HE | ||
| IT6072B-500-480 | 500 V | 480 A | 72 kW | 0,01 V/0,01 A | 15HE | ||
| IT6054B-500-360 | 500 V | 360 A | 54 kW | 0,01 V/0,01 A | 15HE | ||
| IT6036B-500-240 | 500 V | 240 A | 36 kW | 0,01 V/0,01 A | 6HE | ||
| IT6018B-500-120 | 500 V | 120 A | 18 kW | 0,01 V/0,01 A | 3HE | ||
| IT6072B-2250-100 | 2250 V | 100 A | 72 kW | 0,1 V/0,01 A | 15HE | ||
| IT6054B-2250-75 | 2250 V | 75 A | 54 kW | 0,1 V/0,01 A | 15HE | ||
| IT6036B-2250-50 | 2250 V | 50 A | 36 kW | 0,1 V/0,01 A | 6HE | ||
| IT6018B-2250-25 | 2250 V | 25 A | 18 kW | 0,1 V/0,001 A | 3HE | ||
| IT6144B-1500-320 | 1500 V | 320 A | 144 kW | 0,1 V/0,01 A | 27HE | ||
| IT6126B-1500-280 | 1500 V | 280 A | 126 kW | 0,1 V/0,01 A | 27HE | ||
| IT6108B-1500-240 | 1500 V | 240 A | 108 kW | 0,1 V/0,01 A | 27HE | ||
| IT6090B-1500-200 | 1500 V | 200 A | 90 kW | 0,1 V/0,01 A | 27HE | ||
| IT6072B-1500-160 | 1500 V | 160 A | 72 kW | 0,1 V/0,01 A | 15HE | ||
| IT6054B-1500-120 | 1500 V | 120 A | 54 kW | 0,1 V/0,01 A | 15HE | ||
| IT6036B-1500-80 | 1500 V | 80 A | 36 kW | 0,1 V/0,01 A | 6HE | ||
| IT6018B-1500-40 | 1500 V | 40 A | 18 kW | 0,1 V/0,001 A | 3HE | ||
| IT6144B-800-600 | 800 V | 600 A | 144 kW | 0,01 V/0,1 A | 27HE | ||
| IT6126B-800-525 | 800 V | 525 A | 126 kW | 0,01 V/0,1 A | 27HE | ||
| IT6108B-800-450 | 800 V | 450 A | 108 kW | 0,01 V/0,01 A | 27HE | ||
| IT6144B-2250-200 | 2250 V | 200 A | 144 kW | 0,1 V/0,01 A | 27HE | ||
| IT6126B-2250-175 | 2250 V | 175 A | 126 kW | 0,1 V/0,01 A | 27HE | ||
| IT6108B-2250-150 | 2250 V | 150 A | 108 kW | 0,1 V/0,01 A | 27HE | ||
| IT6090B-2250-125 | 2250 V | 125 A | 90 kW | 0,1 V/0,01 A | 27HE |
