ITECH IT8900A/E Serie elektronische Hochleistungs-DC-Lasten
Vorteile der IT8900-Serie DC-Lasten bis 150 V, 600 V oder 1200 V
- Master/Slave-Parallelsteuerung, max. Leistung bis 600 kW.
- Transient-Überlastfähigkeit.
- Hochgeschwindigkeits-Spannungs- und Stromabtastrate 500 kHz.
ITECH IT8900A/E Serie elektronische Hochleistungs-DC-Lasten

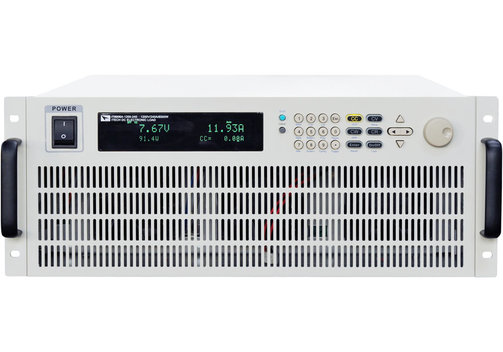

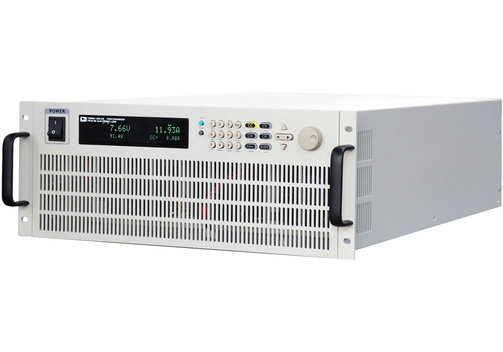

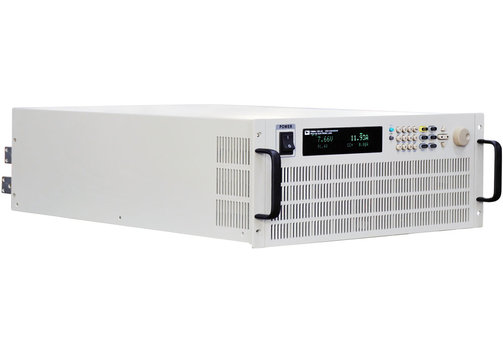

Modelle IT8902, IT8904, IT8906, IT8912, IT8918, IT8924, IT8930, IT8936
Die elektronische Hochleistungs-DC-Lasten der Serie ITECH IT8900A/E bietet drei Spannungsbereiche 150 V, 600 V und 1200 V mit einer Leistung Leistung zwischen 2 kW und 54 kW. Die Leistung kann durch Master-Slave-Parallelschaltung auf maximal 600 kW erweitert werden. Die Geräte verfügen über acht (A-Serie) oder vier (E-Serie) Arbeitsmodi, schnelle Loop-Response und Stromanstiegs- und -abfallgeschwindigkeit sowie über einen dynamischen Modus, OCP-, OPP-, automatischen und Batterie-Test. Die IT8900A/E-Serie sind mit CAN-, Ethernet/LAN-, USB-, RS232- und Analog-Schnittstellen, optional GPIB/IEEE488 ausgestattet. Außerdem arbeiten die Geräte mit umfassenden Schutzfunktionen, die auf die Entladung von Leistungsbatterien, DC-Ladestation, On-Board-Ladegeräte (OBC) und andere Produkte der Leistungselektronik angewendet werden können.
- Elektronische DC-Lasten mit Eingangsleistung 2, 4, 6, 12, 18, 24, 30, 36, 42, 48, 54 kW.
- Spannungsbereich: 150 V, 600 V oder 1200 V.
- Strombereich: Bis zu 600 A für 4-HE-Module; bis zu 2400 A für 27-U-Racks.
- Master/Slave-Parallelsteuerung, die maximale Leistung wird auf 600 kW erweitert.
- Betriebsarten CC, CV, CR, CP, A-Serie auch CC+CV, CV+CR, CR+CC, CP+CC.
- Transient-Überlastfähigkeit.
- Einstellbare CV-Schleifen-Geschwindigkeit, passend zu verschiedenen Stromversorgungen.
- 30 kHz Hochgeschwindigkeits-Dynamikmodus (150-V-Modell), einstellbare Stromanstiegs- und Stromabfallzeit.
- 500 kHz Hochgeschwindigkeits-Abtastrate für Spannung und Strom.
- Zeitmessung, Batterie-Entladetestfunktion.
- Kurzschluss-Simulation, automatische Testfunktion.
- Soft-Start und Soft-Stopp verhindern Spannungsschwankungen beim Ein-/Ausschalten.
- Programmierung einer Zeitsteuerungsliste.
- I-Überwachung.

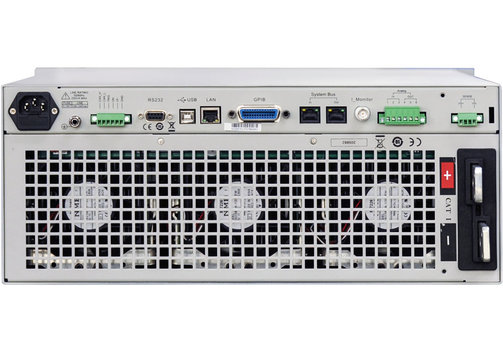

- Eingebautes Ethernet/LAN, USB, RS232, CAN, externe analoge Steuerschnittstelle, optional GPIB/IEEE488.
- OCP/OPP-Testfunktion.
- Hochpräzise Spannungs- und Strommessung.
- Schutzfunktionen: OVP, OCP, OPP, OTP, Stromschwingungsschutz, Strom-Limit, Leistungslimit, Reverse-Alarm etc.
- Bis zu 100 Gruppenspeicher, mit Ausschaltspeicherfunktion.
- Unabhängige Hauptgerätesteuerung für einfache Wartungsinstallation.
Modell-Übersicht
Aufgrund der großen Varianten-Vielfalt fragen Sie die gewünschte Ausführung bitte an!
Modell | Spannung | Strom | Leistung | Auflösung | Genauigkeit | Schnittstellen | Höhe |
IT8924E-150-2400 | 150 V | 2400 A | 24 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | LAN/Ethernet, USB, RS232, GPIB, CAN, exter Analog-Control | 27HE |
IT8924A-150-2400 | 150 V | 2400 A | 24 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 27HE | |
IT8918E-150-1800 | 150 V | 1800 A | 18 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 15HE | |
IT8918A-150-1800 | 150 V | 1800 A | 18 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 15HE | |
IT8912E-150-1200 | 150 V | 1200 A | 12 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 8HE | |
IT8912A-150-1200 | 150 V | 1200 A | 12 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 8HE | |
IT8906E-150-600 | 150 V | 600 A | 6 kW | 1 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 4HE | |
IT8906A-150-600 | 150 V | 600 A | 6 kW | 1 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 4HE | |
IT8904E-150-400 | 150 V | 400 A | 4 kW | 1 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 4HE | |
IT8904A-150-400 | 150 V | 400 A | 4 kW | 1 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 4HE | |
IT8902E-150-200 | 150 V | 200 A | 2 kW | 1 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 4HE | |
IT8902A-150-200 | 150 V | 200 A | 2 kW | 1 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 4HE | |
IT8906A-600-420 | 600 V | 420 A | 6 kW | 1 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 4HE | |
IT8904E-600-280 | 600 V | 280 A | 4 kW | 1 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 4HE | |
IT8904A-600-280 | 600 V | 280 A | 4 kW | 1 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 4HE | |
IT8902E-600-140 | 600 V | 140 A | 2 kW | 1 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 4HE | |
IT8902A-600-140 | 600 V | 140 A | 2 kW | 1 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 4HE | |
IT8954E-150-2400 | 150 V | 2400 A | 54 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,2% + 0,25% F.S.) | 37HE | |
IT8954A-150-2400 | 150 V | 2400 A | 54 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,15% + 0,2% F.S.) | 37HE | |
IT8948E-150-2400 | 150 V | 2400 A | 48 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,2% + 0,2% F.S.) | 37HE | |
IT8948A-150-2400 | 150 V | 2400 A | 48 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,2% F.S.) | 37HE | |
IT8942E-150-2400 | 150 V | 2400 A | 42 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,15% + 0,2% F.S.) | 37HE | |
IT8942A-150-2400 | 150 V | 2400 A | 42 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,15% F.S.) | 37HE | |
IT8936E-150-2400 | 150 V | 2400 A | 36 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,15% + 0,15% F.S.) | 27HE | |
IT8936A-150-2400 | 150 V | 2400 A | 36 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 27HE | |
IT8930E-150-2400 | 150 V | 2400 A | 30 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,15% F.S.) | 27HE | |
IT8930A-150-2400 | 150 V | 2400 A | 30 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 27HE | |
IT8942E-600-2400 | 600 V | 2400 A | 42 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,15% F.S.) | 37HE | |
IT8942A-600-2400 | 600 V | 2400 A | 42 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,15% F.S.) | 37HE | |
IT8936E-600-2400 | 600 V | 2400 A | 36 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,15% F.S.) | 27HE | |
IT8936A-600-2400 | 600 V | 2400 A | 36 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,15% F.S.) | 27HE | |
IT8930E-600-2100 | 600 V | 2100 A | 30 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 27HE | |
IT8930A-600-2100 | 600 V | 2100 A | 30 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 27HE | |
IT8924E-600-1680 | 600 V | 1680 A | 24 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 27HE | |
IT8924A-600-1680 | 600 V | 1680 A | 24 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 27HE | |
IT8918E-600-1260 | 600 V | 1260 A | 18 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 15HE | |
IT8918A-600-1260 | 600 V | 1260 A | 18 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 15HE | |
IT8912E-600-840 | 600 V | 840 A | 12 kW | 1 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 8HE | |
IT8912A-600-840 | 600 V | 840 A | 12 kW | 1 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 8HE | |
IT8908E-600-560 | 600 V | 560 A | 8 kW | 1 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 8HE | |
IT8908A-600-560 | 600 V | 560 A | 8 kW | 1 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 8HE | |
IT8906E-600-420 | 600 V | 420 A | 6 kW | 1 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 4HE | |
IT8924A-1200-960 | 1200 V | 960 A | 24 kW | 10 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 27HE | |
IT8918E-1200-720 | 1200 V | 720 A | 18 kW | 10 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 15HE | |
IT8918A-1200-720 | 1200 V | 720 A | 18 kW | 10 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 15HE | |
IT8912E-1200-480 | 1200 V | 480 A | 12 kW | 10 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 8HE | |
IT8912A-1200-480 | 1200 V | 480 A | 12 kW | 10 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 8HE | |
IT8906E-1200-240 | 1200 V | 240 A | 6 kW | 10 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 4HE | |
IT8906A-1200-240 | 1200 V | 240 A | 6 kW | 10 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 4HE | |
IT8904E-1200-160 | 1200 V | 160 A | 4 kW | 10 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 4HE | |
IT8904A-1200-160 | 1200 V | 160 A | 4 kW | 10 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 4HE | |
IT8902E-1200-80 | 1200 V | 80 A | 2 kW | 10 mV/0,1 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 4HE | |
IT8902A-1200-80 | 1200 V | 80 A | 2 kW | 10 mV/0,1 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 4HE | |
IT8954E-600-2400 | 600 V | 2400 A | 54 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,15% F.S.) | 37HE | |
IT8954A-600-2400 | 600 V | 2400 A | 54 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,15% F.S.) | 37HE | |
IT8948E-600-2400 | 600 V | 2400 A | 48 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,15% F.S.) | 37HE | |
IT8948A-600-2400 | 600 V | 2400 A | 48 kW | 1 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,15% F.S.) | 37HE | |
IT8954E-1200-2160 | 1200 V | 2160 A | 54 kW | 10 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 37HE | |
IT8954A-1200-2160 | 1200 V | 2160 A | 54 kW | 10 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,15% F.S.) | 37HE | |
IT8948E-1200-1920 | 1200 V | 1920 A | 48 kW | 10 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 37HE | |
IT8948A-1200-1920 | 1200 V | 1920 A | 48 kW | 10 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 37HE | |
IT8942E-1200-1680 | 1200 V | 1680 A | 42 kW | 10 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 37HE | |
IT8942A-1200-1680 | 1200 V | 1680 A | 42 kW | 10 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 37HE | |
IT8936E-1200-1440 | 1200 V | 1440 A | 36 kW | 10 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 27HE | |
IT8936A-1200-1440 | 1200 V | 1440 A | 36 kW | 10 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 27HE | |
IT8930E-1200-1200 | 1200 V | 1200 A | 30 kW | 10 mV/10 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 27HE | |
IT8930A-1200-1200 | 1200 V | 1200 A | 30 kW | 10 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,05% + 0,1% F.S.) | 27HE | |
IT8924E-1200-960 | 1200 V | 960 A | 24 kW | 10 mV/1 mA | ±(0,05% + 0,05% F.S.)/±(0,1% + 0,1% F.S.) | 27HE |
