Keysight DP003xA Serie differenzielle Hochspannungstastköpfe
Keysight DP003xA Serie differenzielle Hochspannungstastköpfe
Für Hochgeschwindigkeits-Leistungsmessungen wie z. B. Messung der Eigenschaften von Schaltnetzteilen, DC-DC-Wandlern oder Klasse-D-Verstärkern, Fahrzeugbusmessungen und Hochgeschwindigkeits-Digitalsystemdesigns. Verwendung mit den meisten Keysight-Oszilloskopen Keysight InfiniiVision, Infiniium.
Modell-Übersicht
| Modell | Typ | Bandbreite | Dämpfung | Eingang etc. | Anschluss, empfohlene Oszilloskope (Beispiele) |

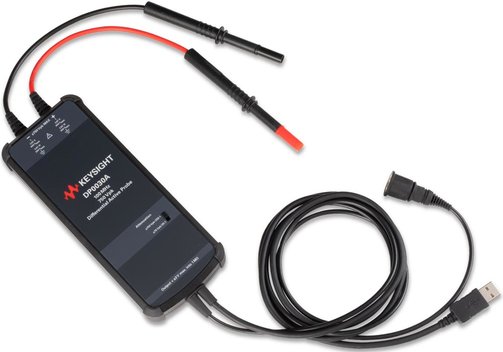

| DP0030A | Differenziell | 100 MHz | 250:1/25:1 | 5 MΩ/2 pF (differenziell), ±750 V (DC + AC Spitze)/±75 V | BNC + USB: 3000 X Serie, 4000 X Serie, 6000 X Serie, EXR Serie, Infiniium S Serie |
| DP0031A | Differenziell | 200 MHz | 250:1/25:1 | 5 MΩ/2 pF (differenziell), ±750 V (DC + AC Spitze)/±75 V | AutoProbe 1: 3000 X Serie, 4000 X Serie, 6000 X Serie, EXR Serie, Infiniium S Serie |
| DP0032A | Differenziell | 200 MHz | 500:1/50:1 | 10 MΩ/2 pF (differenziell), ±1500 V (DC + AC Spitze)/±150 V | AutoProbe 1: 3000 X Serie, 4000 X Serie, 6000 X Serie, EXR Serie, Infiniium S Serie |
| DP0033A | Differenziell | 200 MHz | 1000:1/100:1 | 20 MΩ/2 pF (differenziell), ±3000 V (DC + AC Spitze)/±300 V | AutoProbe 1: 3000 X Serie, 4000 X Serie, 6000 X Serie, EXR Serie, Infiniium S Serie |
| DP0040A | Zubehörsatz für DP003xA-Sonden | ||||
| DP0041A | "Value"-Zubehörsatz für DP003xA Sonden | ||||
Zubehör
| Modell | Beschreibung | DP0030A | DP0031A | DP0032A | DP0033A |

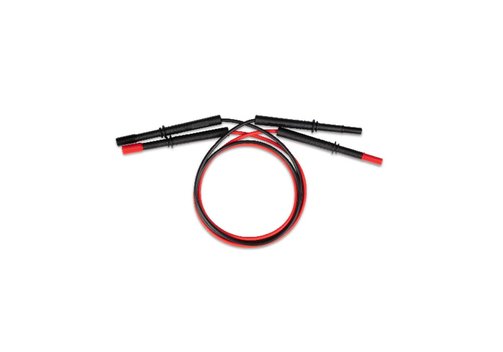

| DP0040-68702 | Verlängerungskabel-Set, 1 m | ✓ | ✓ | ✓ | ✓ |

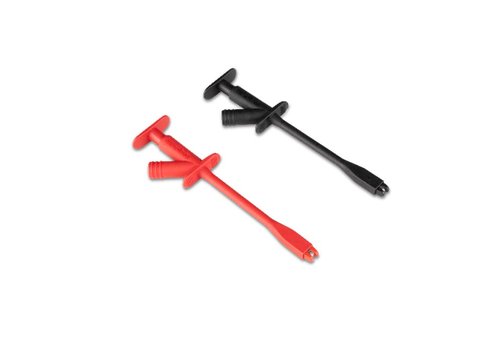

| DP0040-68703 | Prüfklemmensatz | - | ✓ | ✓ | ✓ |
| DP0040-68704 | Haken-Testclip-Set | ✓ | ✓ | ✓ | ✓ |

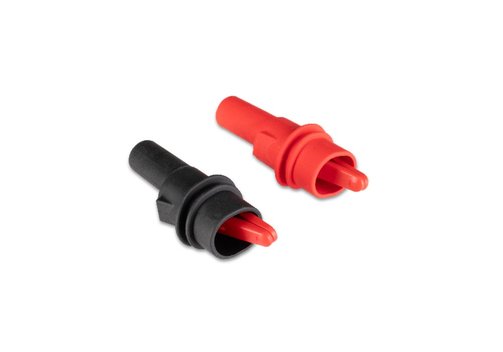

| DP0040-68705 | Krokodilklemmen-Set, 3000 V | ✓ | ✓ | ✓ | ✓ |

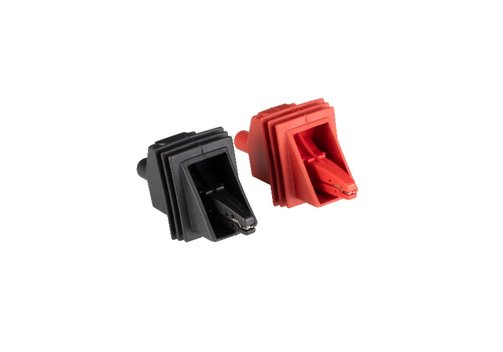

| DP0040-68706 | Krokodilklemmen-Set, 7000 V | - | - | - | - |
Die DP003xA-Tastköpfe sind der Ersatz für mehrere ältere Keysight-Differenzialtastköpfe wie N2790A, N2791A, N2804A, N2805A, N2891A. Die Verbesserungen umfassen höhere Bandbreiten, Spannungen und CMRRs.
Agilents Test & Measurement Group heißt jetzt Keysight Technologies.
