Präzision "im Handgepäck": Keysight FieldFox Handheld-HF-Analysatoren

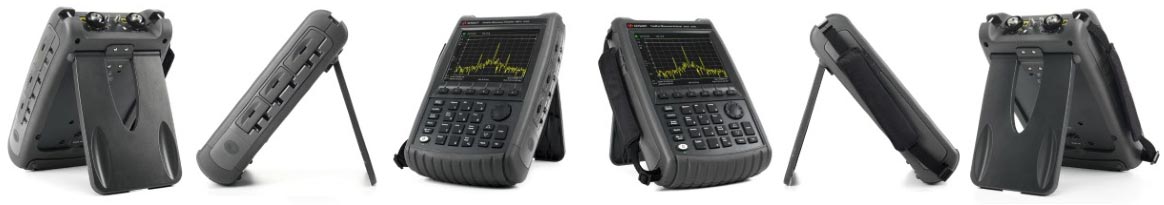

Keysight FieldFox HF-Analysator

Vorteile der portablen Keysight FieldFox HF-Analysator-Allroundern

  • Robuste Bauweise, ideal für den Feldeinsatz.
  • Viele Modelle und Optionen für individuelle Anpassungen an Ihre Anforderungen.
  • Erstklassige technische Daten.

Präzision "im Handgepäck": Keysight FieldFox Handheld-HF-Analysatoren

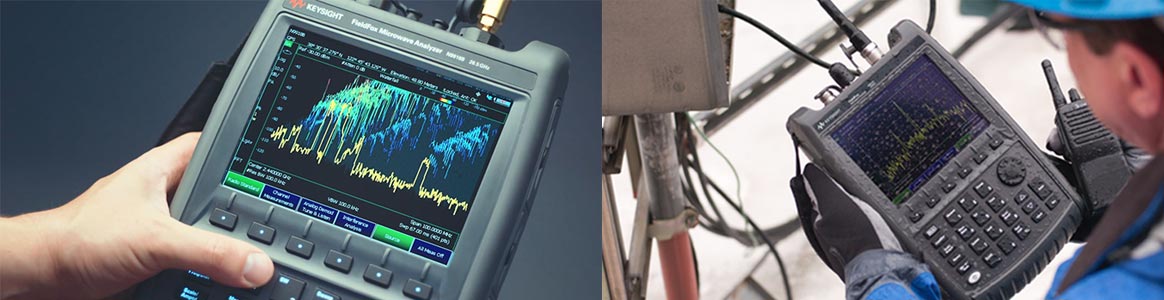

Die Keysight FieldFox-Geräte sind Produkte für Feldmessungen von HF-Spektrum, Kabeln und Antennen, Filtern, Isolatoren, Übertragungsleitungen, Sendeleistung, analoger/digitaler Modulations-Analyse und mehr. Je nach Variante und Ausstattung/Optionen sind diese Handheld-Geräte komplette, multifunktionale HF-Analysatoren für vielfältige Einsatzbereiche wie Automobilbau/Automotive, Rundfunk, Mobilfunk, alle Arten von Punkt-zu-Punkt-Kommunikation, Hersteller von HF-Geräten, staatliche Einrichtungen wie Feuerwehr, Polizei, Rettungsdienste, Medizintechnik, Satelliten, Militär, Transport- oder Bildungswesen.

Die FieldFox-Basisgeräte können Mikrowellen-SA (Signal/Spektrum-Analysatoren), Mikrowellen-VNA (Vektor-Netzwerk-Analysatoren), CAT/Antennen-Analysatoren oder Komb-Geräte sein, mit verschiedenen Optionen wie RTSA (Echtzeit-Spektrum-Analyse), Mitlaufgenerator, Vorverstärker, TDR, Unterstützung von HF-Leistungssensoren, EMI/EMF, OTA und vielem mehr.

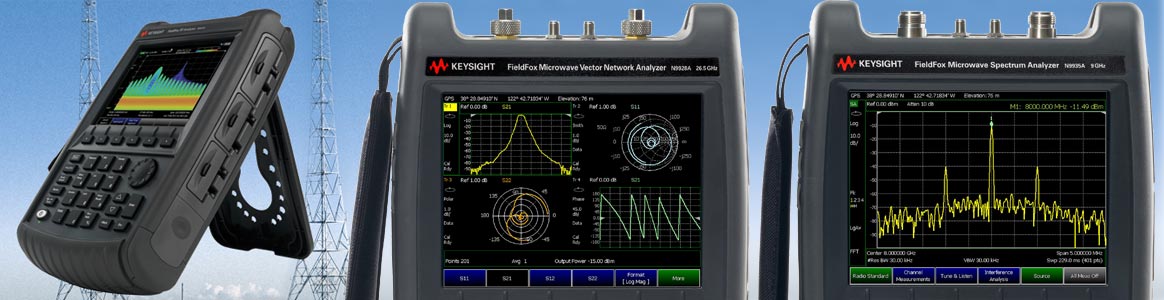

Keysight FieldFox-Display

  • Der N9912C ist am weitgehendsten per Software konfigurierbar (auch Bandbreiten-Upgrades, SA) und damit sehr flexibel. Frequenzbereich bis 10 GHz.
  • Die N991xA/N995xA sind Mikrowellen-Kombi-Analysatoren bis 50 GHz, aufrüstbar mit RTSA oder VNA.
    Die N991xB sind Mikrowellen-Kombi-Analysatoren bis 9 GHz, aufrüstbar mit RTSA oder VNA.
  • Der N992xA ist ein Mikrowellen-Netzwerk-Analysator (VNA) bis 26,7 GHz ohne SA-Fähigkeit.
  • Die N993xA/N996xA sind Mikrowellen-Spektrum-Analysatoren bis 50 GHz mit Vollband-Tracking-Generator-Option und bis 120 MHz RTSA.
    Die N993xB sind Mikrowellen-Spektrum-Analysatoren bis 9 GHz mit Vollband-Tracking-Generator-Option und bis 120 MHz RTSA.
  • Die N991xC sind Mikrowellen-Komb-Analysatoren bis 10 GHz mit einer Reihe von Optionen wie VNA, RTSA, 4G/5G OTA.
  • Die N993xC sind Mikrowellen-Spektrum-Analysatoren bis 10 GHz mit einer Reihe von Optionen wie VNA, RTSA, 4G/5G OTA.

Modell-Übersicht - FieldFox A, B, C Vergleich

Keysight FieldFox Modelle

Typ FieldFox Modell-Nummer Frequenzbereich Kabel- und Antennen-Test VNA Transmission/Reflexion 2-Port Transmission Spektrum-Analyse Echtzeit Spektrum-Analyse Interferenz AM/FM, ASK, FSK Modulation Over-the-Air Messungen
Software-konfigurierbare, multifunktionale HF-Analysatoren N9912C 5 kHz...10 GHz ✓ (CA) ✓ (NA) Option ✓ (SA) Option Option Option Option
Microwave Kombi-Analysatoren N991xA/N995xA 5 kHz...50 GHz ✓ Option Option Option Option Option Option Option
N991xB 5 kHz...9 GHz
Microwave Netzwerk-Analysatoren N992xA 30 kHz...26,5 GHz Option ✓ Option - - - - -
Microwave Spektrum-Analysatoren N993xA/N996xA 5 kHz...50 GHz Option - - ✓ Option Option Option Option
N993xB 5 kHz...9 GHz
Microwave Kombi-Analysatoren N991xC 3 kHz...10 GHz ✓ Option Option ✓ Option Option - Option
Microwave Spektrum-Analysatoren N993xC 3 kHz...10 GHz - - - ✓ Option Option - Option
▸A Serie Modell CAT-/VNA-Frequenz SA-Frequenz RTSA Frequenz-Update Voller 2-Port VNA 4G/5G OTA EMI/EMF IQA und IQ Streaming Rauschzahl Prüfport-Steckverbinder
N9912A-104 5 kHz...4 GHz (VNA erweitert bis herunter zu 3 kHz) 5 kHz...4 GHz - - - - ✓ - - Typ-N (Buchse)
N9912A-106 5 kHz...6 GHz (VNA erweitert bis herunter zu 3 kHz) 5 kHz...6 GHz - - - - ✓ - - Typ-N (Buchse)
N9913A 30 kHz...4 GHz 100 kHz...4 GHz ✓ - ✓ Nur 4G ✓ ✓ ✓ Typ-N (Buchse)
N9914A 30 kHz...6,5 GHz 100 kHz...6,5 GHz ✓ - ✓ Nur 4G ✓ ✓ ✓ Typ-N (Buchse)
N9915A 30 kHz...9 GHz 100 kHz...9 GHz ✓ - ✓ Nur 4G ✓ ✓ ✓ Typ-N (Buchse)
N9916A 30 kHz...14 GHz 100 kHz...14 GHz ✓ - ✓ Nur 4G ✓ ✓ ✓ Typ-N (Buchse)
N9917A 30 kHz...18 GHz 100 kHz...18 GHz ✓ - ✓ Nur 4G ✓ ✓ ✓ Typ-N (Buchse)
N9918A 30 kHz...26,5 GHz 100 kHz...26,5 GHz ✓ - ✓ Nur 4G ✓ ✓ ✓ 3,5 mm (Stecker)
N9950A 300 kHz...32 GHz 9 kHz...32 GHz ✓ - ✓ Nur 4G ✓ ✓ ✓ NMD 2,4 mm (Stecker)
N9951A 300 kHz...44 GHz 9 kHz...44 GHz ✓ - ✓ Nur 4G ✓ ✓ ✓ NMD 2,4 mm (Stecker)
N9952A 300 kHz...50 GHz 9 kHz...50 GHz ✓ - ✓ Nur 4G ✓ ✓ ✓ NMD 2,4 mm (Stecker)
N9923A-104 2 MHz...4 GHz - ✓ - ✓ Nur 4G ✓ ✓ ✓ Typ-N (Buchse)
N9923A-106 2 MHz...6 GHz - ✓ - ✓ Nur 4G ✓ ✓ ✓ Typ-N (Buchse)
N9925A 30 kHz...9 GHz - ✓ - ✓ Nur 4G ✓ ✓ ✓ Typ-N (Buchse)
N9926A 30 kHz...14 GHz - ✓ - ✓ Nur 4G ✓ ✓ ✓ Typ-N (Buchse)
N9927A 30 kHz...18 GHz - ✓ - ✓ Nur 4G ✓ ✓ ✓ Typ-N (Buchse)
N9928A 30 kHz...26,5 GHz - ✓ - ✓ Nur 4G ✓ ✓ ✓ 3,5 mm (Stecker)
N9935A - 100 kHz...9 GHz ✓ - ✓ Nur 4G ✓ ✓ ✓ Typ-N (Buchse)
N9936A - 100 kHz...14 GHz ✓ - ✓ Nur 4G ✓ ✓ ✓ Typ-N (Buchse)
N9937A - 100 kHz...18 GHz ✓ - ✓ Nur 4G ✓ ✓ ✓ Typ-N (Buchse)
N9938A - 100 kHz...26,5 GHz ✓ - ✓ Nur 4G ✓ ✓ ✓ Typ-N (Buchse)
N9960A - 9 kHz...32 GHz ✓ - ✓ Nur 4G ✓ ✓ ✓ NMD 2,4 mm (Stecker)
N9961A - 9 kHz...44 GHz ✓ - ✓ Nur 4G ✓ ✓ ✓ NMD 2,4 mm (Stecker)
N9962A - 9 kHz...50 GHz ✓ - ✓ Nur 4G ✓ ✓ ✓ NMD 2,4 mm (Stecker)
▸B Serie Modell CAT-/VNA-Frequenz SA-Frequenz RTSA Frequenz-Update Voller 2-Port VNA 4G/5G OTA EMI/EMF IQA und IQ Streaming Rauschzahl Prüfport-Steckverbinder
N9913B 30 kHz...4 GHz 9 kHz...4 GHz ✓ - ✓ ✓ ✓ ✓ ✓ Typ-N (Buchse)
N9914B 30 kHz...6.5 GHz 9 kHz...6,5 GHz ✓ - ✓ ✓ ✓ ✓ ✓ Typ-N (Buchse)
N9915B 30 kHz...9 GHz 9 kHz...9 GHz ✓ - ✓ ✓ ✓ ✓ ✓ Typ-N (Buchse)
N9933B - 9 kHz...4 GHz ✓ - ✓ ✓ ✓ ✓ ✓ Typ-N (Buchse)
N9934B - 9 kHz...6,5 GHz ✓ - ✓ ✓ ✓ ✓ ✓ Typ-N (Buchse)
N9935B - 9 kHz...9 GHz ✓ - ✓ ✓ ✓ ✓ ✓ Typ-N (Buchse)
▸C Serie Modell CAT-/VNA-Frequenz SA-Frequenz RTSA Frequenz-Update Voller 2-Port VNA 4G/5G OTA EMI/EMF IQA und IQ Streaming Rauschzahl Prüfport-Steckverbinder
N9912C-CA4 5 kHz...4 GHz - ✓ ✓ ✓ ✓ ✓ - - Typ-N (Buchse)
N9912C-CA6 5 kHz...6,5 GHz - ✓ ✓ ✓ ✓ ✓ - - Typ-N (Buchse)
N9912C-CAX 5 kHz...10 GHz - ✓ ✓ ✓ ✓ ✓ - - Typ-N (Buchse)
N9912C-NA4 5 kHz...4 GHz - ✓ ✓ ✓ ✓ ✓ - - Typ-N (Buchse)
N9912C-NA6 5 kHz...6,5 GHz - ✓ ✓ ✓ ✓ ✓ - - Typ-N (Buchse)
N9912C-NAX 5 kHz...10 GHz - ✓ ✓ ✓ ✓ ✓ - - Typ-N (Buchse)
N9912C-SA4 - 5 kHz...4 GHz ✓ ✓ ✓ ✓ ✓ - - Typ-N (Buchse)
N9912C-SA6 - 5 kHz...6,5 GHz ✓ ✓ ✓ ✓ ✓ - - Typ-N (Buchse)
N9912C-SAX - 5 kHz...10 GHz ✓ ✓ ✓ ✓ ✓ - - Typ-N (Buchse)
N9913C 5 kHz...4 GHz 3 kHz...4 GHz ✓ - ✓ ✓ ✓ ✓ ✓ Typ-N (Buchse)
N9914C 5 kHz...6,5 GHz 3 kHz...6,5 GHz ✓ - ✓ ✓ ✓ ✓ ✓ Typ-N (Buchse)
N9915C 5 kHz...10 GHz 3 kHz...10 GHz ✓ - ✓ ✓ ✓ ✓ ✓ Typ-N (Buchse)
N9933C - 3 kHz...4 GHz ✓ - ✓ ✓ ✓ ✓ ✓ Typ-N (Buchse)
N9934C - 3 kHz...6,5 GHz ✓ - ✓ ✓ ✓ ✓ ✓ Typ-N (Buchse)
N9935C - 3 kHz...10 GHz ✓ - ✓ ✓ ✓ ✓ ✓ Typ-N (Buchse)

FieldFox Optionen

▸FieldFox-Optionen für Signal-/Spektrum-Analyse (SA)
▸FieldFox-Optionen für CAT/Vektor-Netzwerk-Analyse (CA/NA)
▸FieldFox-Optionen für HF-Leistungsmessung
▸System-Funktionen und Software
▸FieldFox N9912C-Serie-Optionen Grund-Funktionen und Frequenz-Upgrades
